Купил для пробы ещё один компонент. Шумовой диод КГ401А. Спаял для него рекомендуемую схему с резистором 100 кОм, питание 12 В. Сам диод на фото ниже. Корпус КТ-1-7 (TO-18), как у транзистора, только два вывода.

Шумовой диод похож на стабилитрон. И по схеме включения тоже. Этот выдаёт среднее напряжение 8.4 В и шум. Первое измерил в режиме DC, второе в режиме AC (без постоянной составляющей). Честно ждал большую амплитуду шума.

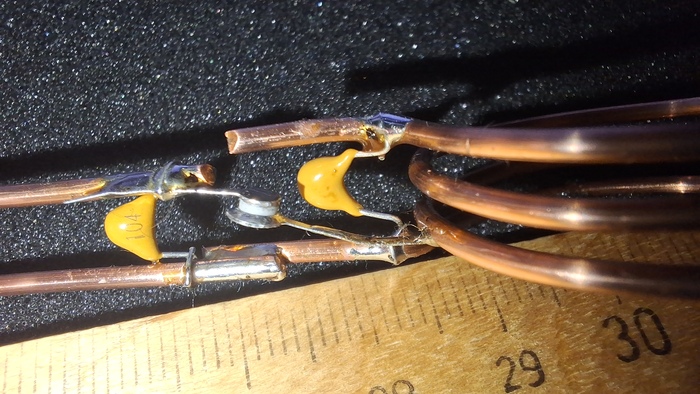

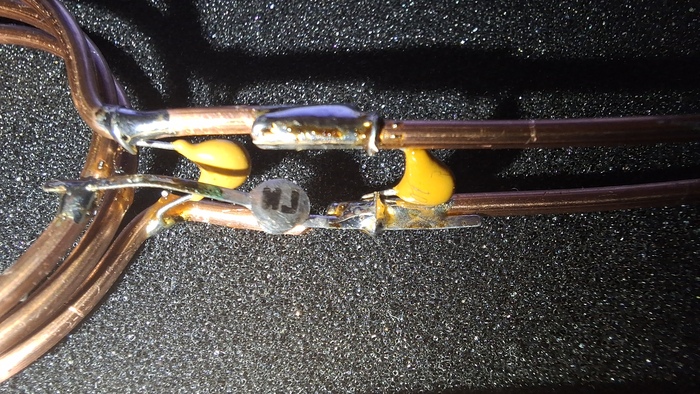

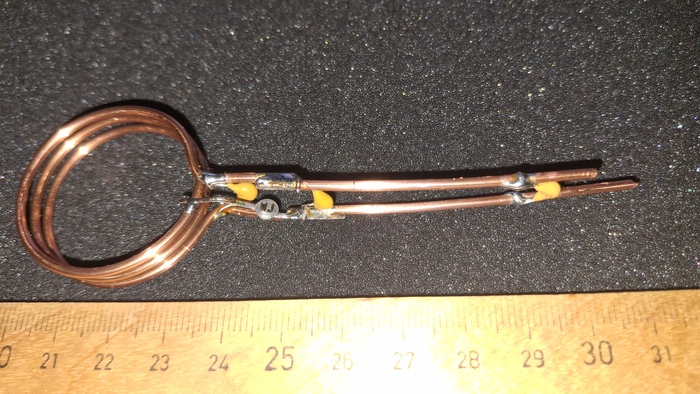

Продолжил эксперимент с тем же тунельным диодом 3И201И. Но теперь индуктивность сделал из медного провода 1.5 мм^2, три витка с отводом на первом витке. Получил генератор на 40 МГц. Наверное не предел для этого диода.

Конденсатор в контуре 10 пФ, меньше не было. И два конденсатора в цепи питания 0.1 мкФ и 1 мкФ.

Ещё один старый и странный электронный компонент. Туннельный диод. Диод работающий странно. В обратную сторону он просто проводит ток, пока не сгорит. В прямую сторону имеет область с отрицательным сопротивлением. См. картинку из Википедии, напряжение от U1 до U2. Напряжение растёт, а ток падает.

На таком диоде можно сделать простой генератор. Нужно только подключить его так, что бы он находился в области отрицательного сопротивления. Я собрал простейшую схему и подключил к лабораторному источнику питания. Диод использовал 3И201И. Индуктивность покупная, обещано значение от 17 мкГн до 34 мкГн. Выкрутил её сердечник в среднее положение. Конденсаторы с ёмкостью 0.1 мкФ и 100 пФ.

Дальше подключил схему к источнику питания и стал повышать напряжение питания от 0 В до 0.6 В. Начиная с напряжения 0.2 В появились колебания. При напряжении 0.6 В колебания исчезли. На изображениях ниже показаны колебания при напряжениях: 0.2 В, 0.3 В, 0.4 В, 0.5 В. Видно, что частота генерации зависит от напряжения питания. И частота эта получилась очень маленькой. Мешает ёмкость диода и щупа осциллографа. Возможно значение индуктивности другое. Может схема требует доработки, нужно видимо "отвязать" от колебательного контура первый конденсатор.

Форма сигнала при напряжении на диоде в 0.5 В. На синусоиду не похоже совсем.

Главный по электрике на работе выдал мне недавно по моей просьбе обрезки светодиодной ленты для освещения погреба. Я погреб осветил.

Но от обрезков остались обрезки. Что делать?

В дальних углах домашней кладовки нашлись: трансформаторный блок питания на 12 переменных Вольт, самодельный диодный мост на 10 Ампер и желание сделать очень красиво в гараже.

По-моему офигенная фигня получилась.

(Омский Политех вахуе от такого выпускника)

Как мне как-то сказал добрый человек, перегоревшую диодную лампу можно починить при помощи графитного карандаша. Вау. Шо ж. Случилось проверить. Ну, для начала, при помощи отвертки избавляемся от пластиковой колбы. Потом, вооружившись лупой (пионэры могут обойтись и без нее) ищем сгоревший диод - в середине желтых диодов черная точка будет означать микропрогар. Затем скальпелем (?) сносим диод и заполняем это место графитом - просто черкаем карандашом по этому месту. Контакты, таким образом, восстанавливаются. Вкручиваем лампу в патрон, включаем - вуаля! Лампа получает вторую жизь. Конечно, это не надолго, но как экстренный вариант, на вечер, пойдет. Карандаш использовать лучше как можно мягче, думаю. У меня нашелся В7.

Но слепят синим светом!

Еду и думаю, что за херня. Будто люстра, но не мерцает. А тут вот, клоун. Уже не первый раз таких встречаю

Четыреждыблятская ярость! Самое смешное, что мимо ментов проезжали и им максимально похуй.
