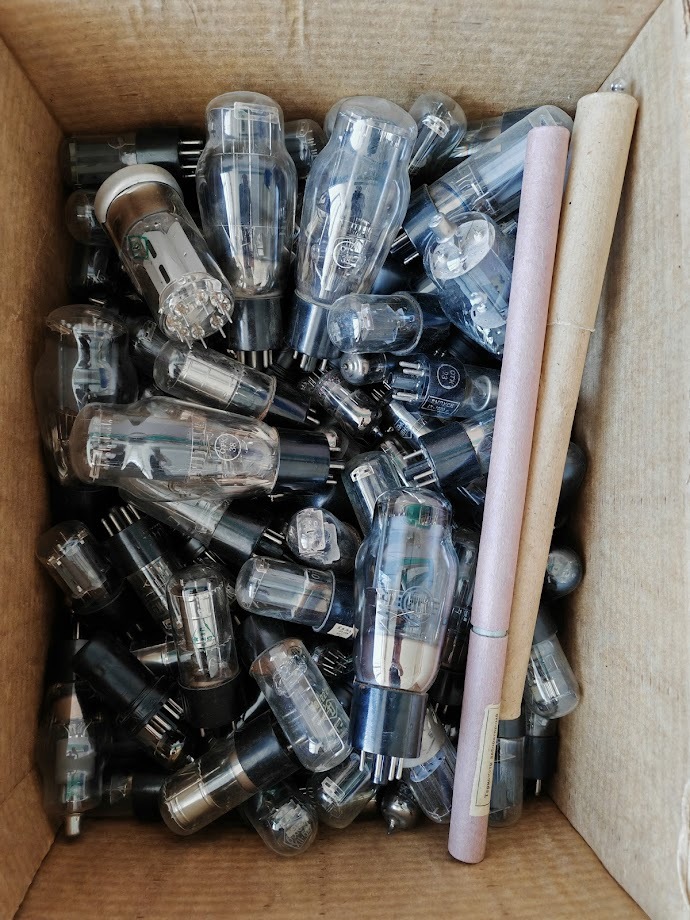

Дали на разбор лаборанскую кабинета физики. Богатства там неимоверные, коробки с 1970х годов не открывались, приборы в промасленном пергаменте. Нашли две коробки радиоламп. Вот вопрос: такое добро кому-нибудь может пригодиться? Куда предложить, кому отдать?
Но работоспостобность неизвестна.
Рассказываем в этом видео о своей разработке "Кузнечик" во втором выпуске "Гагаринг, я вас любила"
Система связи Кузнечик с кабелем 50м
Предназначена для управления FPV дронами, дронами самолетного типа, а также наземными и водными платформами.
Передатчик аппаратуры управления может как подключаться к пульту управления через вынос «Нить» или работать как ретранслятор с приемниками по протоколу CRSF.
Система поддерживает один или два диапазона частот с автоматическим выбором актуальных сигналов управления.
Почему нужно выбирать Кузнечик?
Информация надежно защищена:
Программное обеспечение и оригинальный протокол собственной разработки с ППРЧ, шифрованием и защитой от перехвата управления
Надёжная передача данных:
Физический уровень LoRa с частотой пакетов 25 Гц, обеспечивающий большую дальность и помехоустойчивость при сравнительно небольшой мощности передатчика
Отключение передачи при потере сигнала, что позволяет экономить заряд батареи в режиме ретрансляции и усложнить работу службе РЭР противника
Система может работать на больших расстояниях без дополнительного оборудования:
Для наземных и водных платформ предусмотрен режим с пониженной частотой пакетов, позволяющий увеличивать дальность связи без ретранслятора
Снижение риска обнаружения:
Для снижения риска обнаружения местонахождения передатчика предусмотрена регулировка пульта мощности во время полета
Техподдержка на связи
- Калибровка - это функция, которая необходима для внутренней настройки самих приемников, а именно ее принятия различных радиоизлучений.
Дело в том, что если не калибровать Сову, то в процессе ее эксплуатации это может отразиться на качестве перехвата видео изображения в худшую сторону
- Сама калибровка предназначена, чтобы показать Сове "эталонную тишину", потому что, если при использовании функции рядом будет излучение, тем более излучение с видеопередатчика дрона, она примет его за абсолютный ноль, как и все другие сигналы, и не будет на них реагировать!
- Если калибровка проведена правильно, Сова напротив будем более остро реагировать на перехваты и соответственно выполнять требуемую от нее задачу.
В лабораторных условиях имеется в виду то, что перед установкой ее на позицию нужно проверить оборудование на качество перехвата видео трансляции с дрона, необходимо только перехватить видео со своей птички с соответствующим по диапазону видеопередатчиком.
Если все хорошо, выставляемся и работаем. Если нет, значит где-то в чем то есть проблема, либо пишем в техническую поддержку, либо проводим перекалибровку.
Наша поддержка всегда на связи с пользователями.

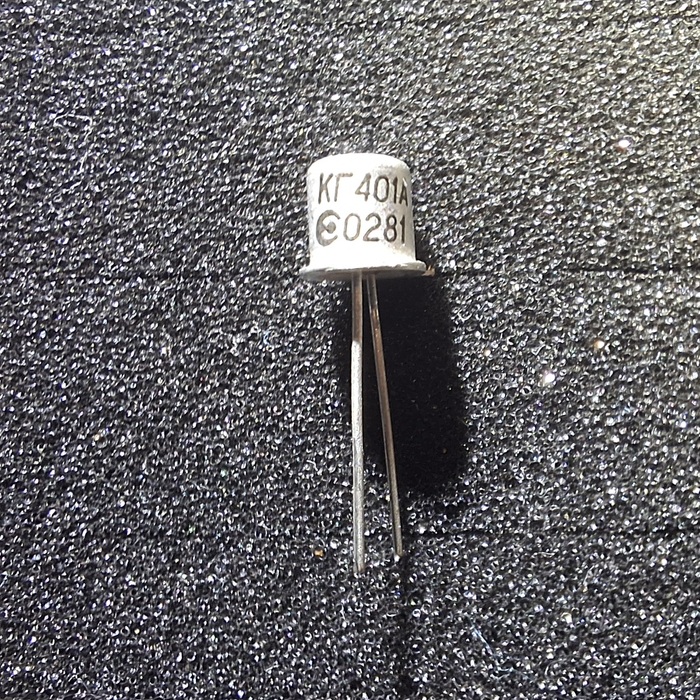

Купил для пробы ещё один компонент. Шумовой диод КГ401А. Спаял для него рекомендуемую схему с резистором 100 кОм, питание 12 В. Сам диод на фото ниже. Корпус КТ-1-7 (TO-18), как у транзистора, только два вывода.

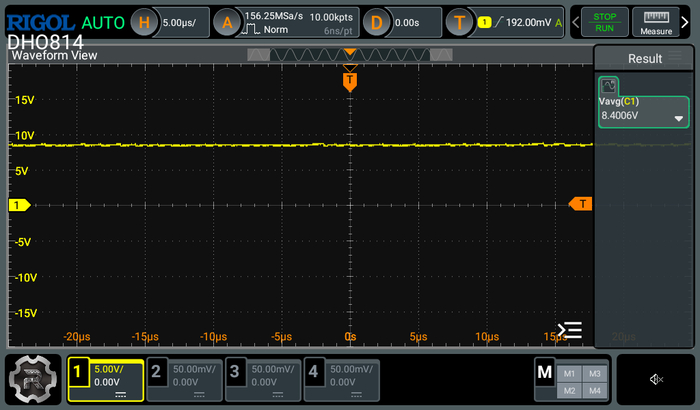

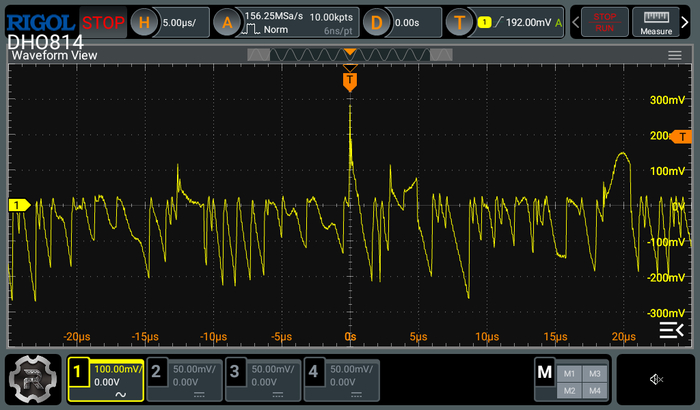

Шумовой диод похож на стабилитрон. И по схеме включения тоже. Этот выдаёт среднее напряжение 8.4 В и шум. Первое измерил в режиме DC, второе в режиме AC (без постоянной составляющей). Честно ждал большую амплитуду шума.
Как умыть коммерческий Hi-Fi: Собираем кастомный стереоусилитель с активным НЧ-делением
Привет, Пикабу! Сегодня будет пост для тех, кто любит запах канифоли по вечерам, ценит честный инженерный расчёт и кому тесно в рамках стандартного магазинного аудио.
Хочу поделиться опытом создания бескомпромиссного гибридного усилителя, который задумывался как сердце домашней трёхполосной аудиосистемы. В его основе лежит концепция активного разделения НЧ-полосы, топовые модули D-класса, взрослый ЦАП и куча сэкономленных денег по сравнению с магазинными аналогами.
Погнали разбираться, почему этот «франкенштейн» в корпусе от старого ИБП APC звучит круче, чем готовые Hi-Fi интегральники за конские деньги.
🛠 Из чего собран монстр (Анатомия проекта)
Вместо того чтобы покупать готовый компромисс, где один трансформатор пытается раскачать и нежную пищалку, и тяжёлый басовый лопух, я разделил обязанности между двумя совершенно разными по характеру модулями D-класса.
1. Усиление: Разделяй и властвуй
ВЧ/СЧ звено: ICEpower 125ASX2. Легендарный датский модуль со своим интегрированным импульсным питанием. Это элита D-класса с потрясающим разрешением. Он отвечает за «воздух», сцену и вокал. Никакого «цифрового песка» — кристальная чистота микродинамики.
НЧ звено: TPA3255. Настоящий мускул. Этот чип трудится исключительно на тяжелую низкочастотную секцию. Обладая огромным демпинг-фактором, он держит диффузоры мёртвой хваткой, заставляя бас быть хлёстким и текстурным.
2. Источник звука (ЦАП)
Rod Rain Audio DAC (QCC5125 + ES9038Q2M). За цифру отвечает связка из Bluetooth-чипа Qualcomm QCC5125 (с поддержкой кодека LDAC для передачи звука без потерь со смартфона) и знаменитого чипа ESS Sabre ES9038Q2M. Детализация и глубина — на уровне породистых стационарных плееров.
3. Акустический сетап
Система построена по логике правильного трёхполосного стерео:
Активный НЧ-кроссовер отсекает всё лишнее до того, как сигнал попадёт на плату TPA3255. Избавляемся от громоздких пассивных катушек индуктивности, которые жрут мощность на низах.
Колонки самодельные:
Басовый фундамент: Пара 12-дюймовых монстров Challenger Opus SD-300BX, объем ящика 42л.
Середина: Драйвовые и громкие Edge EDPRO6B, обеспечивающие открытую «середину», объем ящика (отсека) 8л
Высокие частоты: Высококлассные твитеры TMT H-580 с керамическим куполом (8 Ом). Керамика даёт невероятную детальность — слышно каждое касание тарелочек. СЧ и ВЧ звенья состыкованы между собой качественным пассивным фильтром частота раздела 3.2кгц.
🥊 Почему это круче магазинного Hi-Fi? (Аргументы)
А теперь сравним этот проект с тем, что нам предлагают в аудиосалонах под видом «интегральных стереоусилителей» в бюджете от $1500.
1. Независимость полос
В обычном усилителе один блок питания кормит оба канала на всех частотах. Когда басовый динамик бьёт «бочку», он просаживает питание всего аппарата, из-за чего средние и высокие частоты мгновенно превращаются в кашу.
В моём проекте: ICEpower занимается только СЧ/ВЧ диапазоном и имеет свой собственный БП. Тяжёлый бас на TPA3255 никак не влияет на микродинамику керамического твитера. Звук остаётся прозрачным на любой громкости.
2. Эффективность активного НЧ-кроссовера
Чтобы заставить 12-дюймовый динамик играть только бас в обычной пассивной колонке, нужна огромная катушка индуктивности. Она имеет своё внутреннее сопротивление, работает как кипятильник и полностью уничтожает демпинг-фактор усилителя. Бас становится гудящим и размазанным.
В моём проекте: Активный фильтр делит сигнал на уровне слаботочки. Усилитель TPA3255 подключен напрямую к клеммам Challenger Opus. Контроль диффузора — максимальный, бас — пушечный.
3. Реальная себестоимость железа
Загляните внутрь брендового усилителя за штуку-две баксов. Вы увидите копеечные операционные усилители, копеечный встроенный ЦАП и кучу плат, отвечающих за экранчики, пульты и лицензии. Вы платите за бренд и маржу дистрибьютора.
В моём проекте: Каждый цент вложен в железо. Связка ES9038Q2M, ICEpower и TPA3255 по себестоимости и качеству компонентов уничтожает звуковой тракт большинства коммерческих аппаратов.
Как это выглядит в сравнении с магазинным Hi-Fi
Если отбросить маркетинговую шелуху и сравнить получившийся сетап с типичным брендовым стереоусилителем из магазина в бюджете от $1500, картина получается следующая:
Архитектура и разделение полос: * В моем проекте: Честное активное разделение НЧ. Элитный модуль ICEpower кормит только СЧ/ВЧ диапазон, а мускулистый TPA3255 качает только низы. У каждого звена — свое независимое питание.
В магазине: Обычное стерео. Одна плата и один блок питания на все частоты. Когда басовик бьет тяжелую «бочку», он просаживает общее питание и мгновенно «мылит» пищалку.
Контроль тяжелых НЧ:
В моем проекте: Идеальный. Динамики Challenger Opus подключены напрямую к клеммам TPA3255 без промежуточных пассивных фильтров. Усилитель держит диффузор мертвой хваткой, бас получается хлёстким и текстурным.
В магазине: Посредственный. Сигнал от одного усилителя идет через длинные провода и громоздкие катушки индуктивности внутри самой колонки, где благополучно тухнет демпинг-фактор. Бас начинает гудеть.
Качество ВЧ-тракта:
В моем проекте: Премиальный датский модуль ICEpower в связке с высококлассными твитерами TMT с керамическим куполом. Результат — бешеная микродинамика, слышно каждое касание тарелочек.
В магазине: Стандартные транзисторные каскады средней ценовой категории, которые чаще всего просто сглаживают и «упрощают» верхний диапазон ради универсальности.
Беспроводной звук:
В моем проекте: Bluetooth-чип QCC5125 с поддержкой честного кодека LDAC (24-bit / 96kHz). Звук по воздуху идет без потерь напрямую на ЦАП ES9038Q2M.
В магазине: В лучшем случае обычный AptX/AAC на копеечной встроенной платке, либо конская переплата за внешний сетевой стример.
Фото позже, после покраски. Если есть вопросы, пишите, обсудим.
В День России компания Гагаринг анонсировала очень интересную разработку: автопилот, собранный с высокой степенью локализации на отечественном микроконтроллере и с большей частью отечественной электроники.
Скоро вы о нем услышите
ООО «Гагаринг», ИНН 2312321660
Есть RDA5807. Управляю ею ардуиной. Использую самописаную библиотеку, которая использует прямую установку любой частоты в регистр 8. Никаких шагов в 25кГц или другого. Просто пишешь в регистр частоту и оно начинает принимать её (опустим про выбор диапазона). Работает отлично. Печаль для моего нового проектика в том, что после записи в регистр оно выключает звук и его включает через 0.1-0.3 секунды (на глазок). Нет плавного изменения как в аналоговом приемнике. Перекрутил всё что только можно - никак не смог избавиться от этого мюта.
Вопрос 1. Кто-нибудь городил удачно на RDA5808М плавное изменение частоты приема без скачков громкости?
Вопрос 2. Такая фигня с TEA5767 получится? У меня нету этой платки, у кого-то есть опыт?
Вопрос 3. Если программировать RDA5807 по адресу 0х60 типа это TEA5767 может получится что-то?
Пока склоняюсь к решению прописать все частоты радиостанций и плавной настройкой КПЕ просто переключать их по очереди.
Прошу отвечать по делу.
Ещё один старый и странный электронный компонент. Туннельный диод. Диод работающий странно. В обратную сторону он просто проводит ток, пока не сгорит. В прямую сторону имеет область с отрицательным сопротивлением. См. картинку из Википедии, напряжение от U1 до U2. Напряжение растёт, а ток падает.
На таком диоде можно сделать простой генератор. Нужно только подключить его так, что бы он находился в области отрицательного сопротивления. Я собрал простейшую схему и подключил к лабораторному источнику питания. Диод использовал 3И201И. Индуктивность покупная, обещано значение от 17 мкГн до 34 мкГн. Выкрутил её сердечник в среднее положение. Конденсаторы с ёмкостью 0.1 мкФ и 100 пФ.
Дальше подключил схему к источнику питания и стал повышать напряжение питания от 0 В до 0.6 В. Начиная с напряжения 0.2 В появились колебания. При напряжении 0.6 В колебания исчезли. На изображениях ниже показаны колебания при напряжениях: 0.2 В, 0.3 В, 0.4 В, 0.5 В. Видно, что частота генерации зависит от напряжения питания. И частота эта получилась очень маленькой. Мешает ёмкость диода и щупа осциллографа. Возможно значение индуктивности другое. Может схема требует доработки, нужно видимо "отвязать" от колебательного контура первый конденсатор.
Форма сигнала при напряжении на диоде в 0.5 В. На синусоиду не похоже совсем.
