Таймер работы насосной станции

Господа автоматизаторы, я тут задался поиском некого устройства для решения такой вот задачи:
Имеется насосная станция с гидроаккумулятором, которая установлена в доме. Качает воду из колодца.
Возможна такая ситуация, как разгерметизация трубы или крана на линии выкида насоса к потребителям (например, смеситель потечет или в бачке унитаза поплавок зависнет) и получится постоянный расход воды. Насос при этом будет работать пока не выкачает всю воду из колодца и не расплавится от перегрева, если нет реле защиты от сухого хода. А если оно есть, то сработает только когда воды в колодце уже не будет.
Хотелось бы предотвратить такую ситуацию, чтобы насос не выкачивал всю воду при утечке.
Например, насос набирает давление в гидроаккумуляторе за 2 минуты и отключается - это его нормальный режим работы. При утечке давление он набирать будет намного дольше, а если утечка крупная, например труба лопнула, то и вовсе насос давление не наберёт и будет качать непрерывно.
У мменя есть мысли насчет какого-то реле времени, которое начинает отсчет при подаче питания на насос, считает минут 5 и затем отключается. Включить обратно можно только кнопкой на этом реле. Таким образом, будет защита по времени работы.
Если утечка небольшая, насос будет работать как обычно, наберет свое давление минуты за две, но таких циклов будет много. Поэтому нужна настраиваемая защита от циклических запусков в течение какого-то времени. Желательно чтоб эта приблуда была простая как топор, без всяких микроконтроллеров и доп питания.
Вот ищу такое устройство, но что-то пока поиск не лал результатов. Кто что подскажет, товарищи, есть подобные решения на рынке?

Лига электриков

5.9K постов26.1K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

17
Автор поста оценил этот комментарий
А теперь просто подумайте, что именно вы желаете. Вы желаете, чтобы было реле, которое не даст вам пользоваться водопроводом при определённых обстоятельствах. К примеру, вы собрались ванну набрать ну или душ принять. А реле такое - хер тебе, дорогой товарищ, а не душ. Расход воды у тебя - слишком длительный. Можно ли такое организовать? Да. Удобно ли это на практике - нет. Какое решение? Регулярный контроль всех точек водоразбора, унитаза и тд на протечки.
раскрыть ветку (1)
2
Автор поста оценил этот комментарий
Ну душ такой вполне условный, в частном доме с септиком. Сильно не разгуляешься. Да гидроаккумулятора хватает на помыться. Насос успевает отработать и выключиться даже во время душа. А вот исключить непрерывную работу хотелось бы... Либо количество циклов ограничить... Но это какую-то точку отсчета брать надо...
показать ответы
3
Автор поста оценил этот комментарий

Я 25 лет назад контроль на таймере собирал 1006ви1. Всё как хотел автор 1 в 1

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Схемка не осталась в закромах?)
показать ответы
17
Автор поста оценил этот комментарий

Может просто в колодец бросить поплавок-концевик? Упадет вода ниже определенного уровня, он и отключит.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Так вот не хотелось бы чтоб доходило до падения уровня в колодце
показать ответы
1
Автор поста оценил этот комментарий
Я конечно понимаю что много времени прошло, но вдруг кому-то ещё пригодится.
Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Даа, такая штука вроде норм
1
Автор поста оценил этот комментарий

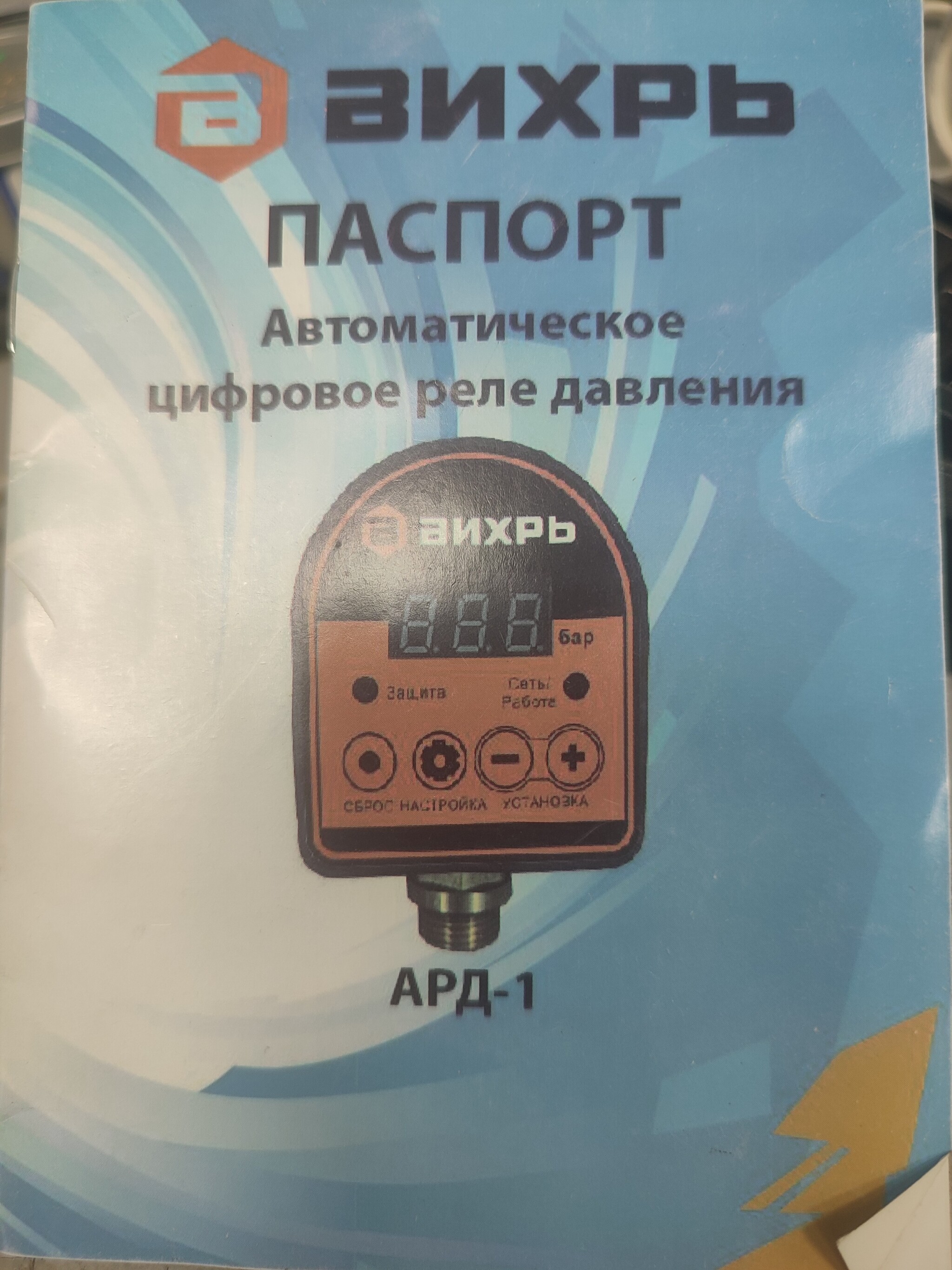

3500 вон там выше советовали АРД-1

https://m.vseinstrumenti.ru/rashodnie-materialy/sadovaya-teh...
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну да, видимо это самое подходящее решение. Неплохая вроде штуковина по отзывам. Думаю попробую)
