Бюджетный электрощит в хрущевке, финал⁠⁠2

так это ведь не автоматы, а УЗО на 40А :) я же написал, что вводный в подъезде

там ничего не замуровано, все лежит на полочке и меняется спокойно. роутер Микротик, точка вай-фай Юбикьюти, они живут по 10 лет минимум, это корпоративный сегмент

да, верно, проходные реализованы через реле. буду еще думать, в любом случае еще надо добивать провода по потолку. спасибо за советы!

кухня пока не сделана. сделал подрозетники на фартук 2+3, 2 розетки под полку для СВЧ, в откос вывел для двух розеток. + розетки холодос, ПММ, плита. кухня маленькая 5.5м2, не разгуляешься вроде, а больше всего потребителей получается :) думал по поводу опрессовки, решил шиной кидать

по поводу 25А с газом не знал. как переехали, электрика наняли, чтобы ввод в хату сразу поменял, были вообще алюминиевые сопли. он воткнул 32 на ввод, грит, всем так ставит. у соседей вообще по 40А стоят и после них идет люминий в квартиры

не в обиду, канешн, но в новострое просто пиздец от таких спецов. ты на 8-12к какой щиток собрался собирать более-менее нормальный? и какой провод кидать? шввп 0.75? цены видел?

Татарстан. мы тут и христиане, и мусульмане все друг друга поздравляем со всеми праздниками :) а на Пасху вот такая традиция сложилась: дети собираются кучками и обходят по району, трясут со всех вкусняшки. я бы ничего против не имел, но рано, блин

причем здесь студия? я же в трехе делал

про ресурс знаю, что нежелательно туда/сюда дергать, это понял) да фиг с ним, раз в год отключить можно) я в первую очередь -- повторюсь -- переживал, что провод под напряжением выходит за пределы квартиры, поэтому линию сделал отключаемой

это безобразие живет на автомате только для этого безобразия :) там сейчас потребление как от лампочки :)

не, там накладная розетка. или я не смекаю? без подъеба, что неправильно?

эти макароны я выложил в предыдущем посте :)

1) все земли завел в щиток, но к шине не прикручивал. в будущем, если земля появится, открою щиток и прикручу

2) да, так и сделано: весь свет на дифе B10, после него котактор мастера, и потом по квартире раскинуто через автоматы B6

Шлейфом?

да, шлейфовал все розетки. оговорился. насколько понял, такое допускается. распаячные коробки ставить уже поздно :)

за советы спасибо!

во-первых, быстрый ребут, если он зависнет. во-вторых, туда может доп.оборудование уйти типа сетевого хранилища, когда кладовка будет готова, главное, чтобы не перегревалось. ну и инжектор точки доступа там тоже подключен

ну по сути я так и сделал: одна комната -- один автомат на розетки, свет отдельно + холодос + роутер. сейчас бы переделал, конечно, немного. делал так, как удобно было бы пользоваться. проблема в другом: купи хату и сразу в нее переехали, пришлось на ходу с алюминия на медь переходить. по мере продвижения ремонта по очереди менял проводку в каждой комнате

да тут такая же ситуация: по подъезду идет люминь без земли. жду, когда закапиталят дом, поменяют проводку

ночная подсветка

по поводу реле: смотрел обзоры и тесты на ютуб, лучше всех себя показал Велрок по времени срабатывания, поэтому решил остановиться на нем. по поводу Арматов: взял за треть цены остатки с объекта, с электронным расцепителем занимают только один модуль. если оборвет ноль подъездный -- сработает релешка. если оборвет ноль на входе в кв. -- маловероятно. мне никто не советовал, сам разбирался. я до этого два поста запилил, как раз спрашивал советы. получилось так, как получилось уже. может этот пост кому-то пригодится, для этого его и запилил, чтобы сказали, как делать не надо :)

да там же автомат не под нагрзукой 99.99% времени. просто провод этот выходит за пределы квартиры на кнопку, мало ли с кнопкой что-то случится, лучше перебздеть, считаю. до этого вообще провод кнопки звонка был замурован в стену и держался на синей изоленте буквально :)

да, думал по поводу умного дома, но пока до этого не дорос, похоже. во-первых, доп.траты, во-вторых, времени разбираться нет, и так головняки с этим ремонтом и работой. как-нибудь потом)

а с чего вдруг обмотка должна сплавиться? я же сказал, что контактор практически не греется. я понимаю, что ты даешь советы с дополнительной перестраховкой. но я сделал бюджетно. ну выйдет из строя -- буду менять. сейчас уже не переделать. этот пост как раз сделан с целью обсуждений, чтобы другие видели как делать не надо :)

спасибо!)

блин, не знаю. мА 100 может :)

тут все просто: почти все окна выходят на северную сторону и перед ними растут деревья плотно. квартира достаточно темная из-за этого. поэтому почти всегда где-то да горит бра или светильник + коридор вообще практически не освещается, там всегда горит дежурка. когда уходишь -- рубанул один выключеть, и все. на самом деле достаточно удобно, а по реализации -- один выключатель да контактор

рубильник не влез :) решил оставить в подъезде, там щиток около двери. "общий" -- это диф, который защищает весь свет

да, кнопочные с обратным ходом. визуально выглядят как обычные выключатели

ну жрет он где-то 2Вт, если правильно помню. вообще не греется, еле-еле теплый. иногда гудит чутка, но пофиг -- в прихожке же. но лично для меня эти минусы перевешивает главный плюс: когда уходишь, то просто одним выключателем вырубаешь весь свет и не паришься

20А

посмотрел ответный пост. капец tomzn огромное :) у меня в щиток не влезло бы. тесная прихожка, и щиток только в ней и оставлять. ладно хоть наполовину утопил, как начал автоматы ставить -- охренел, какой он, сука, тесный. я бы с Томзоном вообще там не развернулся :)

по поводу противопожаному УЗО думаю излишне бы получилось. а вот по поводу щитка, что он, сука, тесный, я понял только тогда, когда уже вмазал его в штробу :)

взял армат за треть цены у электрика остатки после объекта

контактор по сути реле: через мастер-выключатель отрубается весь свет. выше правильно дал ответ @Zer347, надо, чтобы коммутировать большие токи

проходное реле бистабильное: подал импульс -- включилось, подал еще импульс -- выключилось. у меня длинный коридор. одну клавишу поставил на входе в квартиру, одна на проходе между комнатами

звонок слышно. просто не хотелось вешать обычный дверной звонок

диф B10

думал перенести ввод в квартиру, но решил, что пусть на лестничной клетке останется. по факту УЗОшки и дифы и так выполняют его функцию. холодос на дифе, по поводу отдельного дифа на стиралку: я бы в будущем так и сделал, но т.к. делал в первый раз, то получилось вот так :) слаботочка экранированная, не заземлена, конечно, но по опыту на стабильность сигнала влияют больше недожатые пины, чем высокочастотные наводки

классный щит получился для дома. я, канешн, не электрик, но думаю, что на века :)

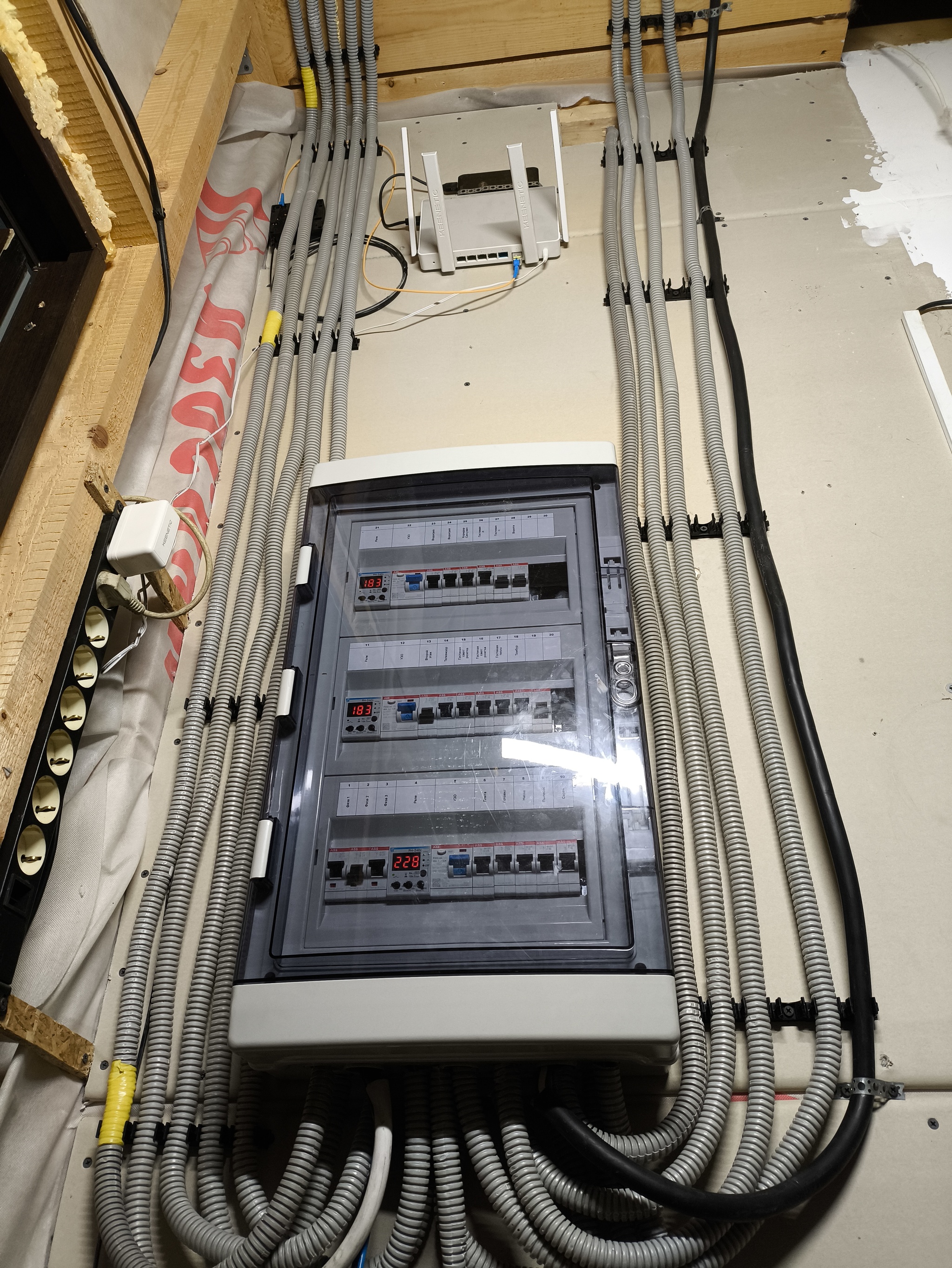

я в конце поста сделал карусель из фоток. там видно, как на полочке нашлось место и роутеру, и инжектору точки доступа. если будет еще активное сетевое оборудование -- то поставлю накладную колодку больше и справа будут полки, туда уж дотянется :) я этот вопрос уже обдумывал

да ну, на ABB + провода по гофрам и за 40к? я расписал за что получилось 80к, чисто материал

я об этом думал. потом, когда прикинул наполнение щитка, то стало жалко двух мест на дин-рейке :) вводный автомат в щитке рядом с дверью на лестничной площадке, отключить недолго. вообще думал в щиток перетащить счетчик, но слава Богу сразу от затеи отказался :)

чтобы регулировать мощность свечения, я там вообще в 11В вроде поставил. прямо норм ночью, комфортная подсветка получилась. и лента не перегревается

двумя УЗОшками разделил группы розеток. мне так удобнее было делать ремонт

ну как минимум закрыть гештальт :)

Зачем понижайки после БП?

одна понижайка -- вытяжной вент в туалете (поставил 12В на подшипнике качения).

вторая -- подсветка унитаза, там просто 24-вольтовую ленту уложил по периметру чаши

на Пасху дети любят ходить по квартирам христосоваться ("Христос воскрес!") прямо спозаранку, а когда меня будят раньше 6--7 утра, я потом целый день недовольный и злой :)

это еще в процессе ремонта, потом потолок дочистится :)

ты троллишь что ли? :) я же написал, что диф на 10А. будет кз -- выбьет диф

что было под рукой ¯\_(ツ)_/¯
