Для ЛЛ: Немного фото разбора машинки для смазки. Преодолимые трудности для снятии передней крышки: 1) снизу длинной отвёрткой нужно ослабить невидимый винт, 2) верхний ползунок перевести в среднее положение. Итого машинка реально разбирается за 3 минуты. После смазки тише и лучше работает.
Зачем пишу: не нашёл постов с такими тонкостями в инете. Разобрать - да, смазать - да, найти спрятанный винт - нет. Даже если сохранить - на мелких профильных сайтах-форумах такая информация через несколько лет гибнет. А здесь на пикабу - надеюсь сохранится и может поможет (как минимум мне, когда буду разбирать повторно))) Через какое-то время ищется поиском точно.
ДАНО:
1. Машинка NH1722S или NH 1722 S. Примерно 10лет. Используется иногда, но сразу мощно (типа сшить постельный комплект, обрезать/подшить джинсы, или перешить полностью длинные шорты, где ткань хорошая, а нитки оказались полное г.). Не смазывалась ни разу, хотя докуплена доп.щётка, есть масло. Только хорошо пылесосилась.
2. Как мог пропылесосил, почистил/смазал шпульный механизм керосиновой смазкой (для подшипников - хорошо проникает и обволакивает), вытер лишку. Уже лучше заработала машинка.
3. Открыл верхнюю крышку, где лампочка, повторил процедуры. Стало ещё легче крутиться, прям ощущается при ручном прокручивании.
4. Решил не останавливаться: почистить и смазать всё. Нашёл ролики в ютубе (не реклама) Папа-Швей (хороший слог, снято, всё по делу), заодно сохранил себе:
- "Как продлить жизнь швейной машинке? Чистка, смазка и профилактика"
- "Посмотри, что внутри! За 3 минуты разбираем швейную машинку"
НЕОБХОДИМО:
- Доразобрать машинку
- Почистить и смазать
ДОПОЛНИТЕЛЬНО подготовить:
- пылесос
- специальную щёточку
- смазку на керосиновой основе
- лучше шприц с толстой иглой
- густую смазку, типа литол, может вазелин - в общем которая не течёт при нагреве и не сохнет (была для шрус)))
- тряпочку для протики (брал хорошие бумажные полотенца, чтобы не сыпались)
- отвёртку крест ph
- отвёртку тонкую плоскую из комплекта к машинке
- что-нибудь подложить под машинку на стол - очень "шершавая" - поцарапает стол
- длинные тонкие пальцы (магнит не помог)
Итак, поехали
Полный разбор смысла не вижу делать - примерно понятно из ролика Папы.
- Защитные/декоративные заглушки/крышечки достаём) - мелкая отвёртка в комплекте подходит).
- Что можно/нужно - откручиваем.
- Винты - помечаем/запоминает/фотографируем - разной длины и вида.
- Там где не отверстия, а такие "вилочки/рога" и можно будет сдвинуть крышку вбок - немного приоткручиваем (около ручки и ещё пару мест)
1. Попытался снять переднюю крышку - что-то держит в середине и не пускает.

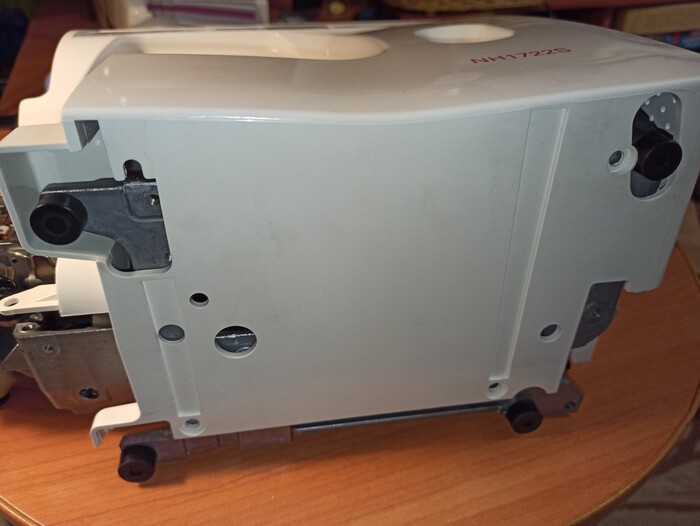

Снял заднюю:
Из тонкостей съёма:
- Где шпульный механизм - от него слева и глубоко внутри - откручиваем винт, который я не смог примагнитить - вытряхивал.
- Там где подключается разъём питания - помогаем/отгибаем крышку.
- Ниткодержатели - поднимаем наверх (хотя вроде и не надо).
2. После этого переднюю крышку смог сдвинуть, когда применил немного грубой силы - одним пальцем давил здесь:
По факту держал вот этот винт:
Который видно здесь, если сильно отгибать - но не надо отгибать:
Это "неправильное" отверстие:
В общем из этих левых круглых трёх:
Надо выбрать отверстие помельче, как раз под отвёртку, крестовую.

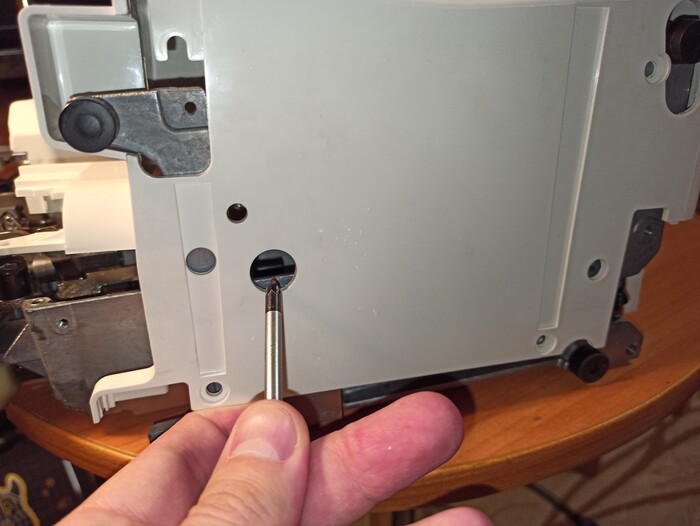

Вот так просто, держать строго ровно, перепендикулярно, и ослабить винт. Всё оказалось просто:

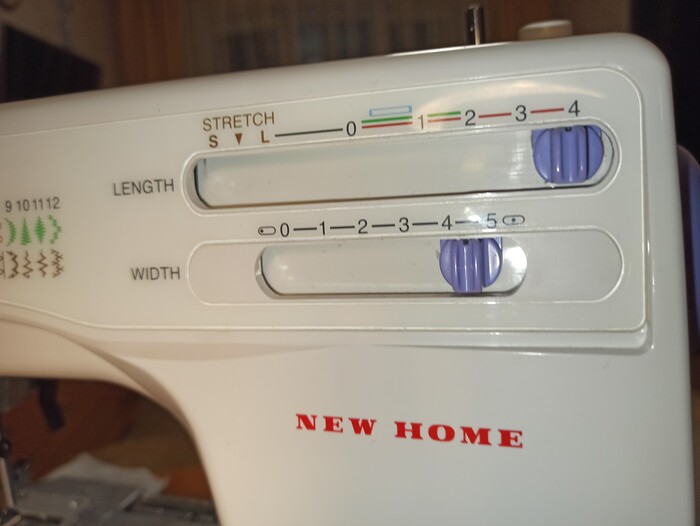

Не забыть перевести верхний ползунок в среднее положение:
Потому что ползунок мешает нормально пройти ограничителю шпулематателя/шпуленаматывателя:
При этом делать как я - отклеивать ножку - НЕ нужно, потому что не понадобится. Ну и приклеивать потом тоже не нужно будет:
Переключалка снимается тоже просто - ровно и с силой на себя. Она может разобраться - сняться внешнее кольцо - не страшно, просто защёлкивается обратно:
3. Как смазывать - есть в ролике Папы. Очень доступно:
- куда жидкую керосиновую смазку,
- где губки для смазки,
- гуда густую
Для себя я принял так:
- пропылесосил
- почистил, щёточкой, ещё раз выдул
- вытирал старую смазку, где нужно и где видно
- где: губки, вращается, штоки и очень плотно - жидкая смазка
- где: трётся, соприкасается, передает вращение, большие зубья - густая
- лишнюю смазку, вытекшую, вытекшую старую - всё убрать
- смазать - повращать - вытереть, повторить в другом месте
Густую смазку сюда, например:
Шпулемотатель - в зазор жидкой, лишку убрать, на резинку - нельзя ни в коем случае. Ниже шпулемотателя видна губка на валу - её хорошо пропитать жидкой. Так же по старой смазке видно куда добавить густую:
И густою и жидкую. Старую жёлтую убрать, заменить - иначе сохнет и становится как клей:
Опять старую - вытереть, всё что двигается - смазать-капнуть жидкой, лишнее вытереть:
Из полезного - лампочка (перегорала уже менял на светодиодную с Али) JL-2050 max 15W (не помню уже что значит маркировка - стандартная лампа для швейной машины, можно помощнее):

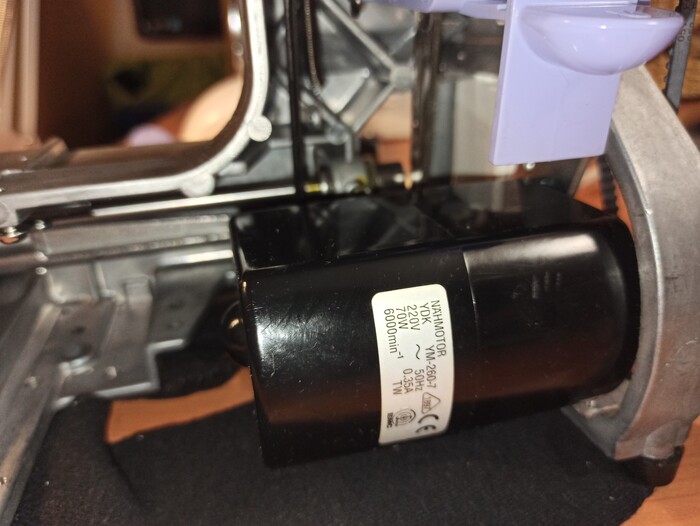

"Двигатель" мотор NAHMOTOR (НАХ-мотор?))) YDK YM-260-7 700W 0,35A 6000 оборотов в минуту?
Думал сделал общее фото с мотором, по факту - бардачок за машинкой:
Разъём и шток моторчика (я смазал и вытер):
Ну и надо запоминать-отмечать винты, которые разной длины и формы, винты в пластик. Чтобы не получилось как у меня - вычислять потом какой и откуда (для зануд - отвёртка не той системы, пытался использовать как магнит):
Итого по разбору: реально можно разобрать за 3 минуты. Собирать - дольше, надо как-то аккуратнее, кабель мешал. Я по факту с поиском информации, просмотром и подклейкой обратно ножки - разбирал минимум полчаса.
Собрал, подключил, погонял с ниткой, посмотрел что всё шьёт не пачкает.
Положил бумажку напоминалку, что когда швейная машинка возьмётся следующий раз, нужно:
- проверить потёки масла на всякий и
- погонять хотя бы минуту на холостом ходу с ненужной тканью.
ИТОГ: машинка работает тише на децибел минимум, а может и на несколько. Ход плавнее, вручную крутится заметнее легче раза в два. Меньше дёргает ткань. Шью так же криво (я шью, не машинка)
Из идей: когда-нибудь сделать более плавный ход педали, но пока я её даже разобрать не могу.
