"Пикабу" трёт посты, так что подписывайся на Мой канал в "ВК" - https://vk.ru/3dpcht ("ВК-Видео" - https://vkvideo.ru/@3dpcht). В "ВК", кстати, идет небольшой розыгрыш филамента. Почему в "ВК", а не на "Пикабу"? Потому, что "Пикабу" трёт посты.
Сколько раз вы меня уже выручали в поиске нужных людей! И в этот раз понадеюсь на вашу поддержку и отзывчивость^^
Ищу 3D-моделлера, который сможет воплотить мои творческие идеи для печати на FDM 3D-принтере. Это будут всякие необычные штуки для художников - эскизы я пришлю.
Ищу не бесплатно, т.к. считаю, что любой труд должен быть оплачен.
Я немного моделю в компасе, и хочу поделиться сценарием.
Интеграция
Запускаю claude и говорю ему, русским языком
Напиши mcp для работы с Компас3Д. Сделай для него системный скилл. В скилл добавь возможность обновления при обнаружении агентом проблем/починке их
Он шуршит токенами, и выдает питон скрипт на 350 строк, и md файл, в который пишет как его вызывать. Все, компас можно использовать.
Использование
В другой сессии говорю что-то подобное.
https://aliexpress.ru/item/1005003786429381.html используй скилл компаса чтобы сделать параметрическую модель для этого актуатора. Параметры - внешние переменные stroke и extension (0<extension<stroke). Не мельчи, не нужна большая детализация, важно чтобы совпадал внешний габарит и проушины были на нужных местах.

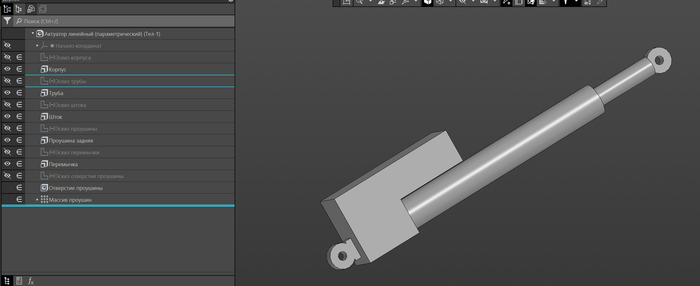

И получаю вот такой результат.
1/2

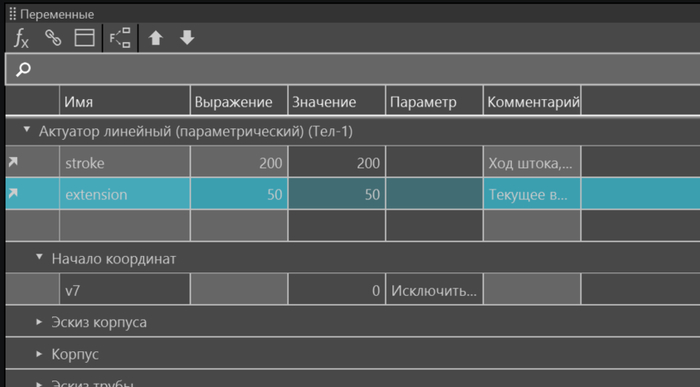

Размеры взяты со скриншотов в карточке товара. Параметры работают.
Красиво, но можно еще доработать
Добавь к модели оси проушин, для использования в сборках.
оси на месте
Тадам. Все, модель готова.
В процессе оно дергает всякие api, часто с ошибками, и записывает себе в доку инфу по правильному вызову, так что во второй раз на ту же задачу уйдет меньше токенов.
В целом на все, с момента постановки задачи (посмотреть как оно в компасе) до готовой модели прошло немного больше часа.
MCP и скиллы не выкладываю именно по этой причине. Для использования достаточно просто коротенького пропмта.
Итого
Понятно что большую сборку оно пока ниасилит, но для каких-то небольших задач уже можно использовать. Ну и в целом я в ахуе от прогресса. Мы живем в удивительное время.
Жена купила мне крутой набор от Wurth. Какое-то время пользовался и думал, что чего то тут не хватает. Понял, когда в очередной раз понадобилось прикрутить полку: шуруповерт в одном ящике, битки в другом ящике. Почему так? Похоже Wurth поленилась или решила продавать комплекты отдельно. Не знаю.
Зато у меня есть 3д принтер, высушенный желтый PETG и выходные.
Изучаю Fusion, чтобы делать такие штуки. Тренируюсь. Прикольно получается.
Работники на форде транзит врезались и разломали накладку для зеркала (рабочий курьёз, так сказать). Собственно, в чем проблема - купи новую и дело с концом.
А н-нет, такую приблуду просто так не купить. Оказывается, сейчас приобрести такое можно только в сборке и цены кусаются. Что было с работником ввиду данного рабочего инцидента не уточняли.
Но директор не пальцем деланный, нашел нас и выдал накладку с другого рабочего авто - печатайте.
1/7
Пациент
Ну а мы и с радостью. Взяли дешевле, в конце расскажем как и сколько.
Деталь решили сканировать - удобнее всего и нервов меньше. Раньше чаще занимались черчением по-старинке, но такую вещь штангеном уже не сделаешь.
Конечно можно, а зачем?
Покрыли специальным составом для придания матовости, провели сканирование. Получили черновую STL-3Д модель. Причесали ее, убрали лишние артефакты.
Теперь 3Д модель пригодна для дальнейшего реверс-инжениринга. На основании скана воссоздали твердотельную 3Д модель в геомеджике. Не в солиде, потому что формы очень криволинейные, неудобно. Подготовили управляющую программу через слайсер.
Модель готова. Пора выбирать материал.
Решили брать АБС. Простой в печати, теплостойкий - со всех сторон хороший. При правильных режимах печати коэффициент анизотропии так же радует.
Но знатоки скажут (и будут правы) - вы как додумались АБСом печатать внешнюю наладку? Она у вас рассыпется через два месяца на солнце.
Это точно, его известная Ахиллесова пята - ультрафиолет.
И никогда не повторяйте ошибок одного из наших инженеров в детстве. Коллекция Лего на подоконнике кончит плохо и быстро... (травма детства, простите).
Достойно скупой мужской слезы
Но мы отдаем деталь под покраску, поэтому бояться нечего. Жить будет долго. До следующего курьеза точно)
Печатали в активной термокамере при 80-ти градусах.
Для увеличения прочности клипсу напечатали отдельным модулем из нейлона.
Старая клипса
Новая чёрная клипса
Печатать все из нейлона незачем. Будет очень дорого - накладно, да и просто нецелесообразно.
Наша готовая деталь.
В итоге цена - 10к рублей. За все про все, вместе со сканированием, разработкой, 3Д моделью и печатью. Как вам - много, мало?
Владелец компании довольный, на днях заказал ещё одну такую.
Сразу видно - активная предпринимательская деятельность идёт полным ходом))
