ПМЭФ прошел, все немного выдохнули, Неваляшка демонтирована и теперь можно наконец-таки рассказать о том, как мы ее создавали.

Ну начнем с того, что к нам обратился застройщик стендов (да, их так называют, что было для меня открытием) с задачей изготовить огромную Неваляшку в стиле неваляшек Котовского завода, высотой 4,45 метра.

А еще, срок разработки и изготовления на нее был, традиционно для всего, что делается для ПМЭФ, очень маленький - всего 44 дня.

Больших сложностей с производством подобной фигуры из стеклопластика у нас бы не возникло, если бы не было задачи, чтобы она еще и качалась как настоящая. Повторить это в реальности 1 в 1, как у игрушки невозможно, т.к. это бы получилась новая "Игра в кальмара", где бы огромная неваляшка весом более полутонны катается и давит всех вокруг, как в кармагеддоне )

Если кто-то забыл, как качается неваляшка, вот видео:

Поэтому необходимо было разработать механизм качания с ограничением угла наклона. В дополнение выяснилось, что 20-сантиметровая площадка для установки фигуры никаким образом не может быть закреплена к полу, что, можно сказать, бросило вызов нашей команде, ведь прямые функции этой неваляшки - качаться под воздействием толкающих ее людей, возвращаться в вертикальное положение и при этом никого не травмировать.

Мы сделали предварительные расчеты и взялись за проектировку. Был построен макет механизма на каркасе в масштабе 1:10, на основе которого определился дальнейший план действий: построение модели, сварка каркаса, изготовление механизма ограничителя, производство корпуса.

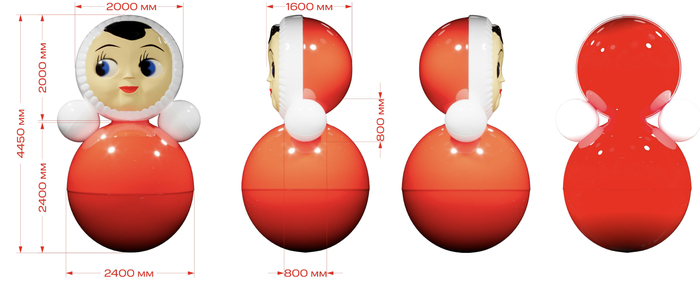

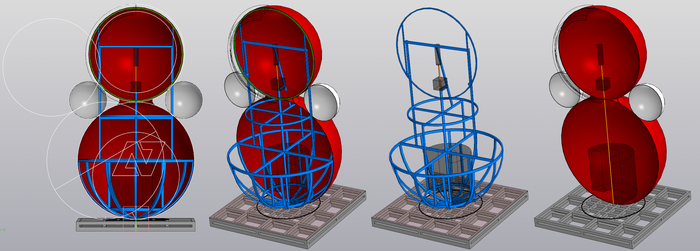

Мы разработали модель:

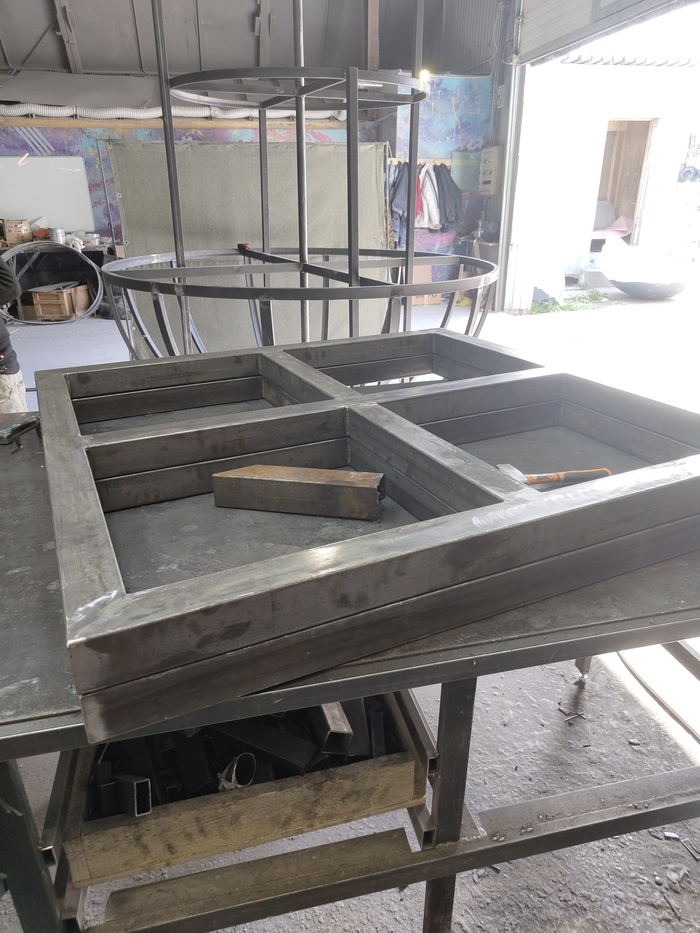

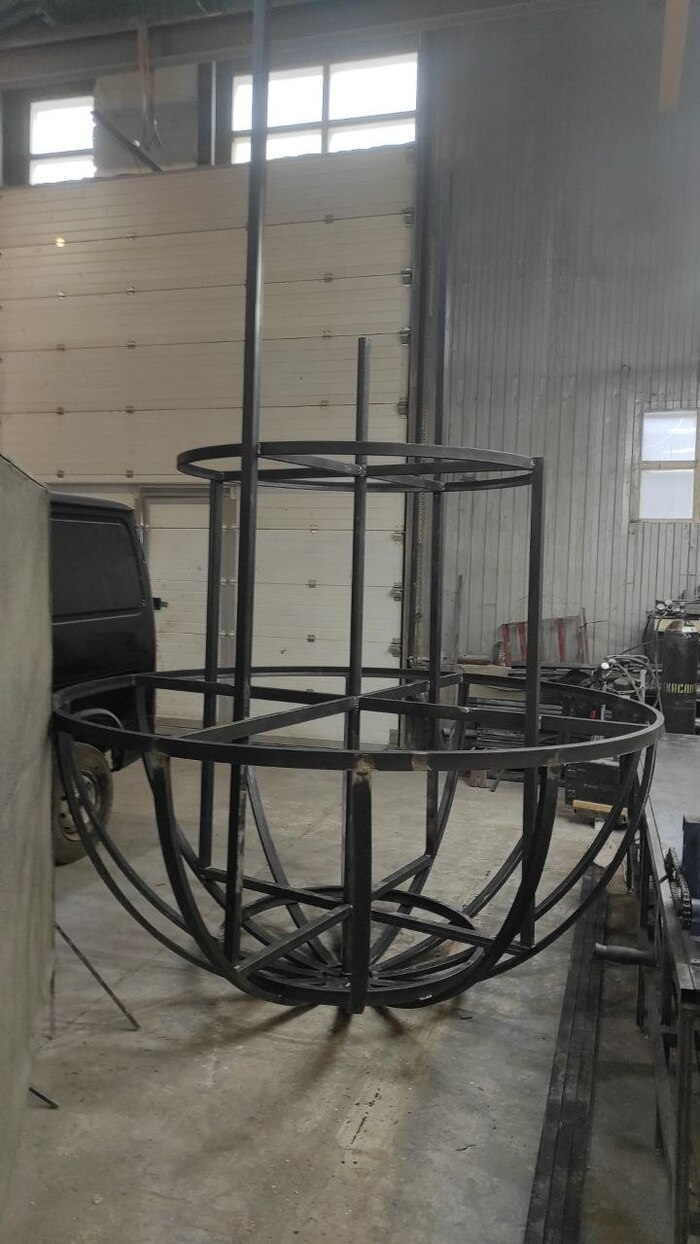

приступили к изготовлению каркаса и опорной площадки:

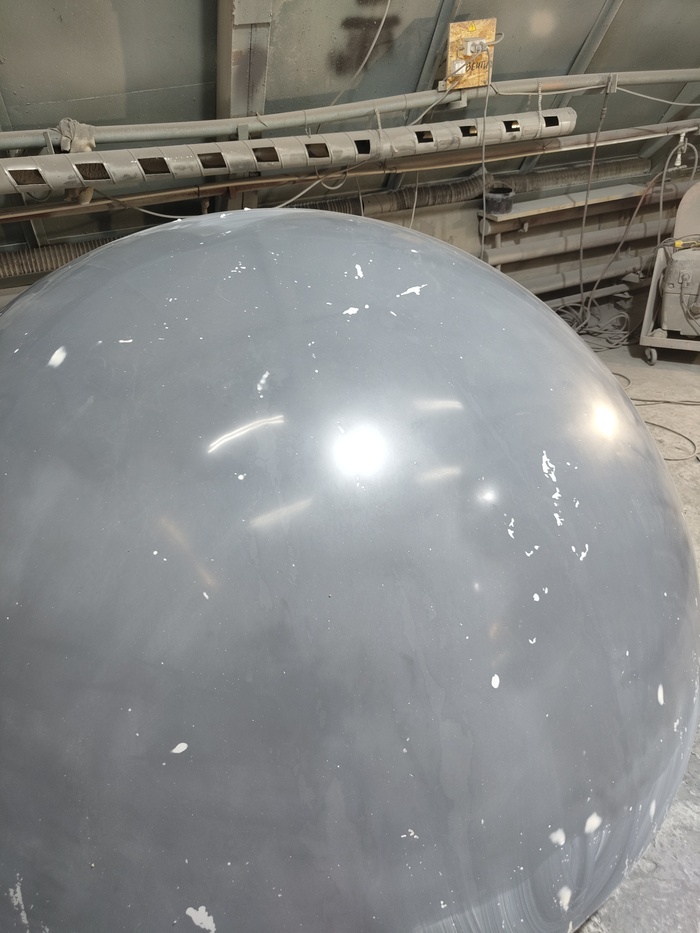

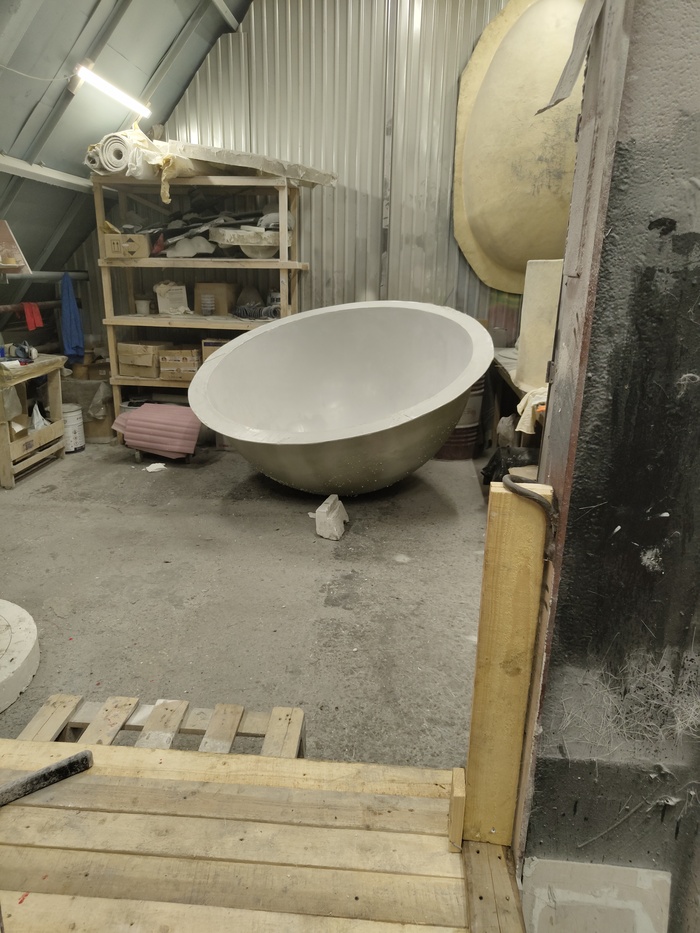

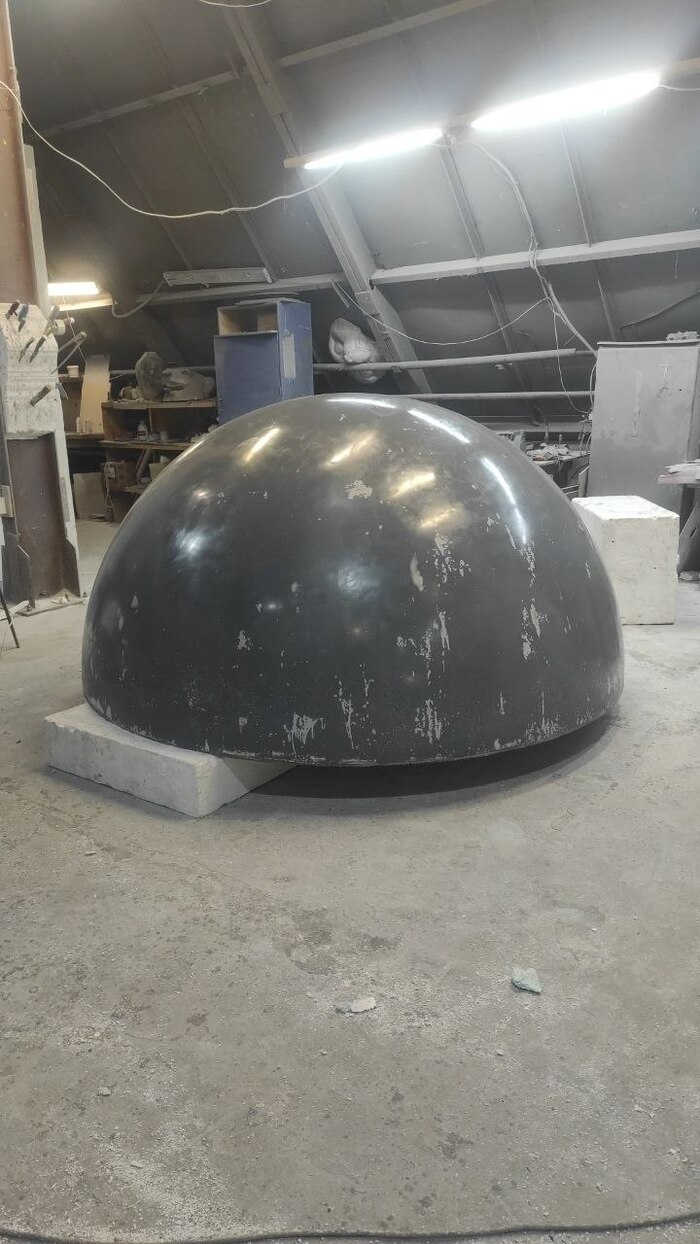

Параллельно мы начали изготавливать корпус из стеклопластика. Для этого мы изготовили мастер модели:

На основе них изготовили матрицы.

И тут я поняла, что многие, наверное не знают, что такое мастер-модели и матрицы)))

Если кратко и простыми словами то мастер-модель - это первичный образец изделия в натуральную величину, на основании которого мы создаем матрицу (форму) для уже серийного производства изделия. В нашем случае это половинка шарика, с которых выйдут две готовые половинки шарика, которые потом склеиваются по формату яйца из киндер-сюрприза и получится шарик.

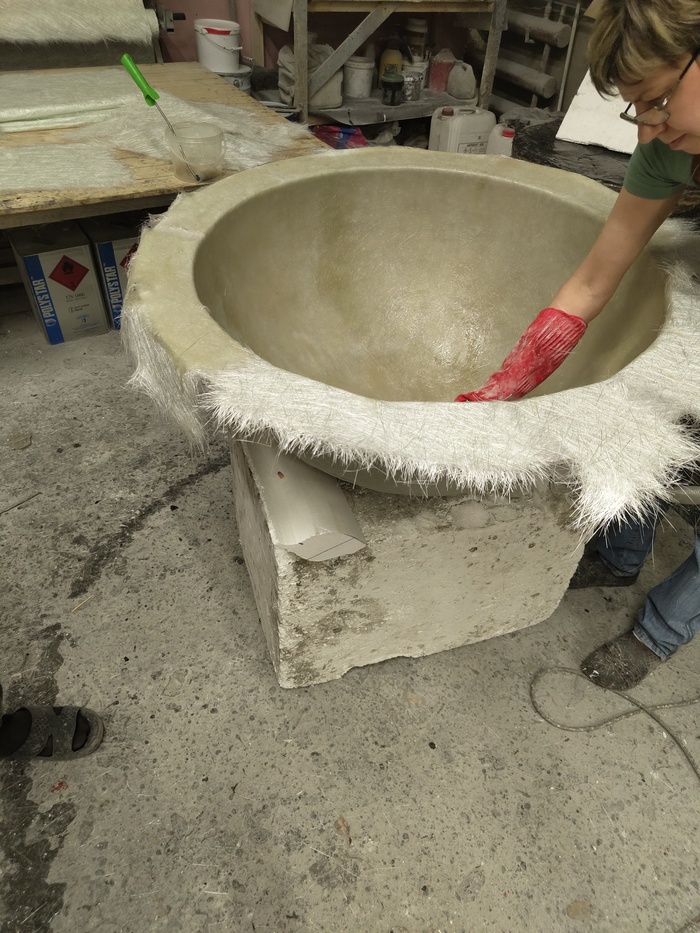

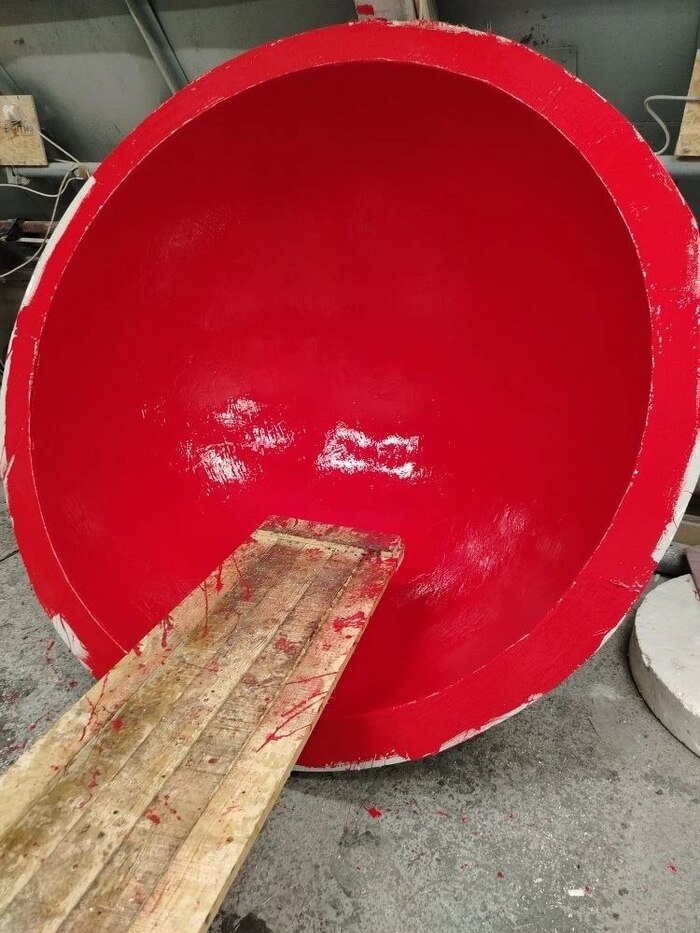

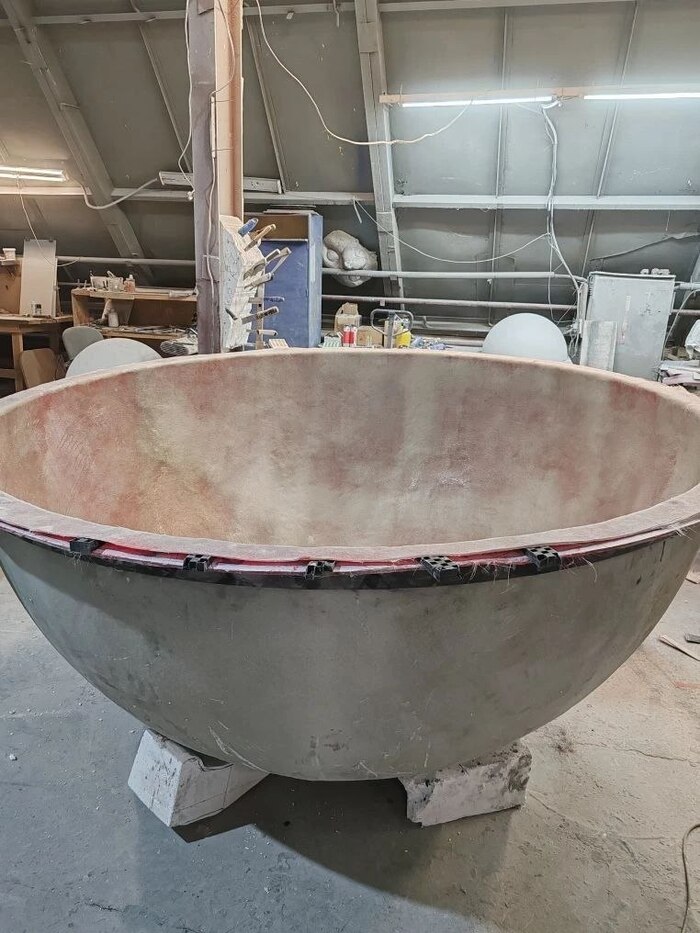

Вот тут мы уже используем матрицу, "укладываем" в нее стеклопластик. У нас это называется формованием или формовкой.

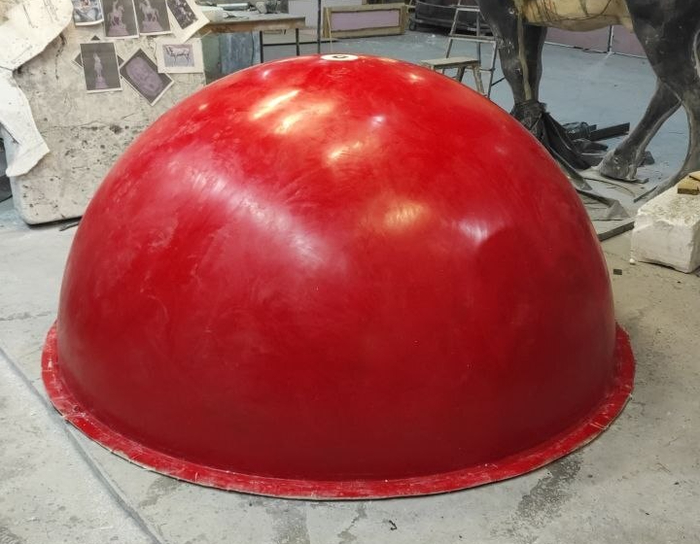

Потом мы ее извлекаем и получаем результат, который ниже.

Почему такая технология, если изделие будет всего одно? Потому что при изготовлениии шара из пенопласта с покрытием стеклопластиком очень сложно добиться идеального шара, а сделав качественную матрицу, мы получаем сразу готовые и идеально гладкие половинки:

Тут мы смогли использовать колерованный лицевой слой, сделавший последующий цвет покраски еще ярче, а если при эксплуатации появятся царапины, они будут менее заметными.

Вы, наверное, видели кресла детских аттракционов в парках развлечений, они делаются по подобному принципу, поэтому при истирании верхнего слоя, общий вид не портится, т.к. под царапинами слой такого же цвета.

Руки мы сделали по той же технологии.

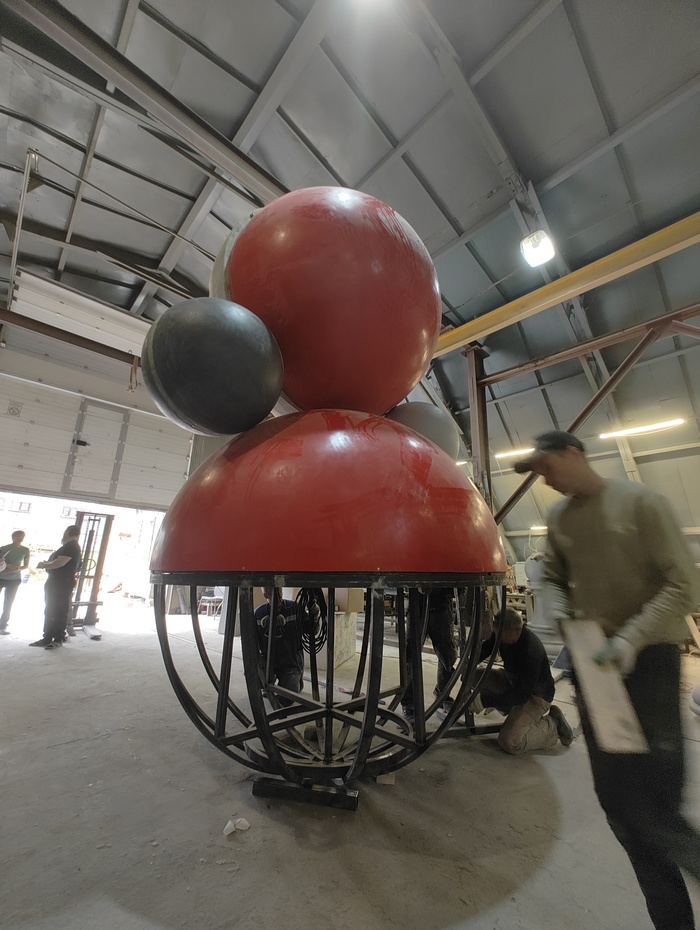

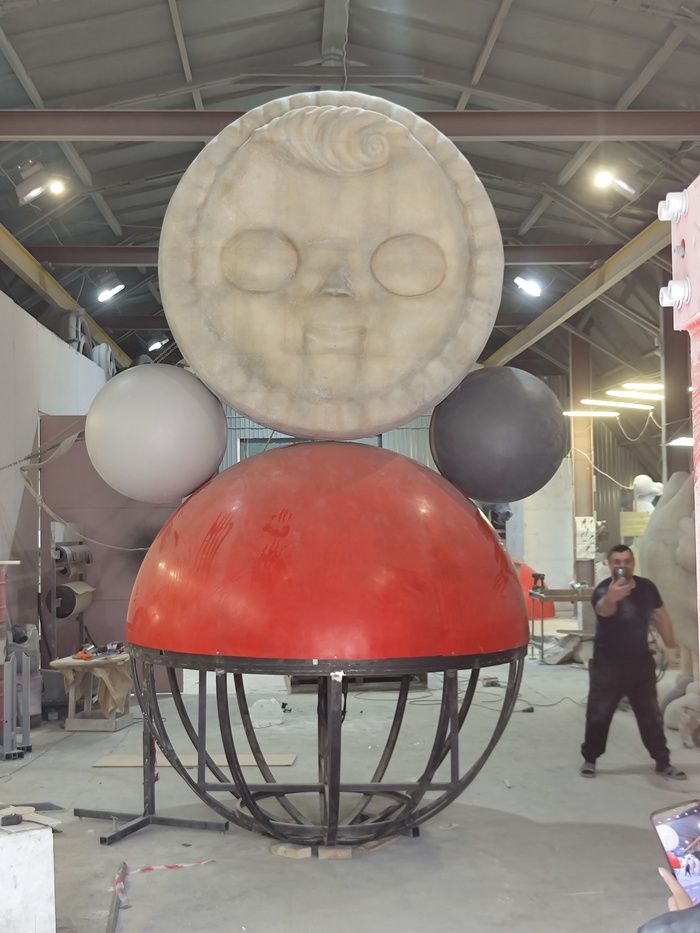

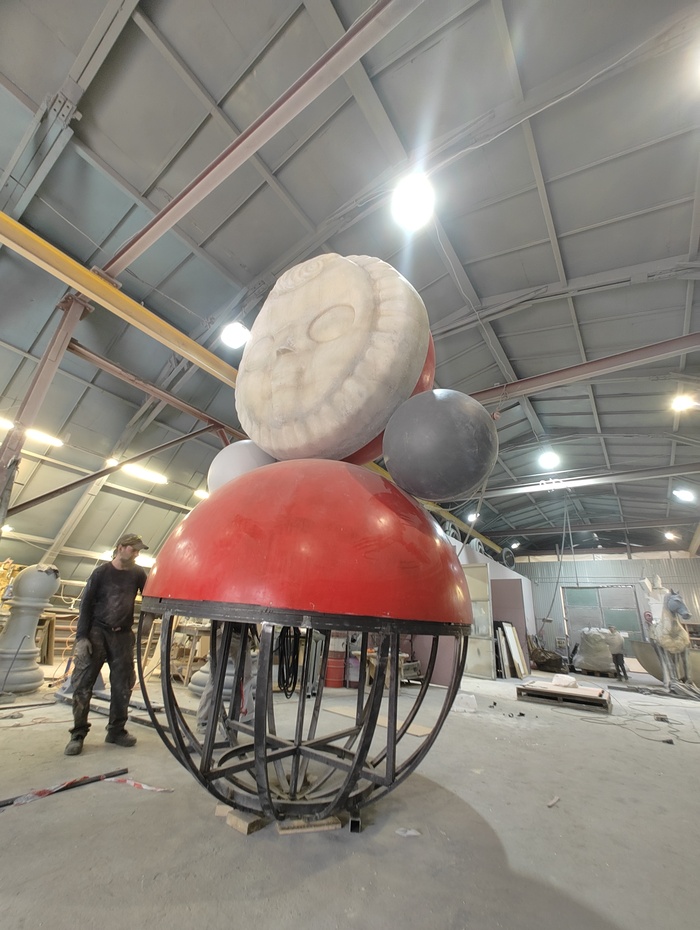

Работа кипела, был изготовлен полноразмерный сварной каркас с действующим механизмом тросового ограничителя наклона.

В процессе создания любого механизма, предполагается иметь к нему доступ для настройки, поэтому выбор пал на голову, куда был перемещен узел ограничителя, отбойник и пружинный блок, для подключения и корректировки которого, лицо неваляшки стало съемным.

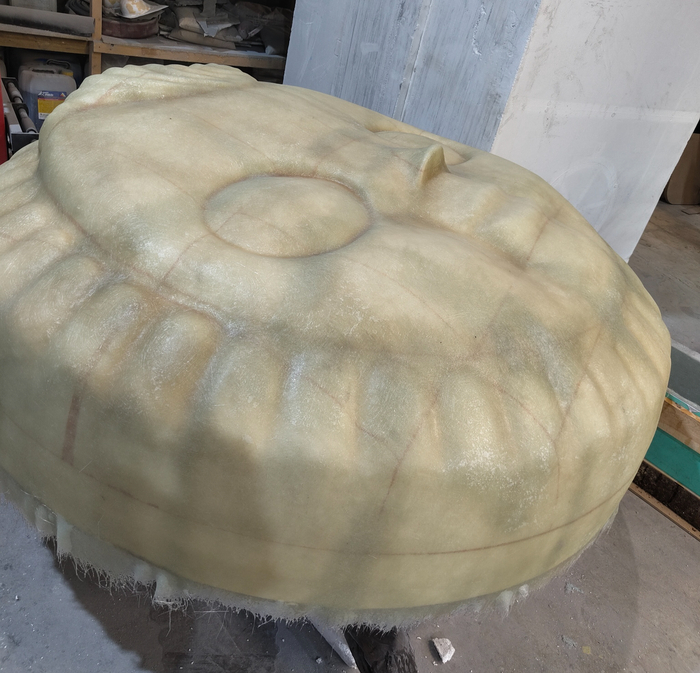

С помощью фрезера из пенопласта было вырезано лицо, которое было в дальнейшем покрыто стеклопластиком:

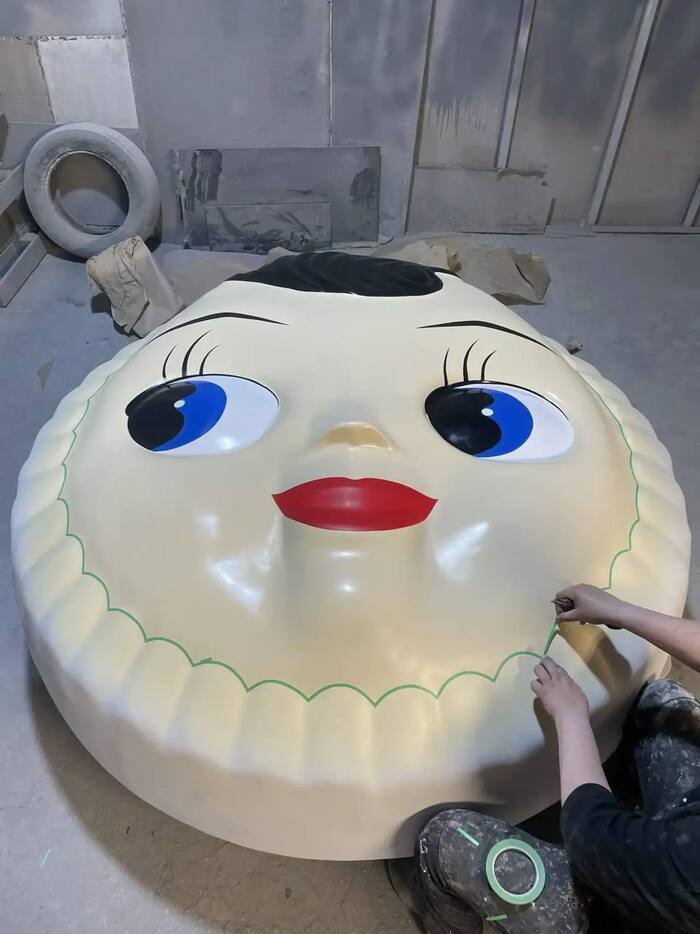

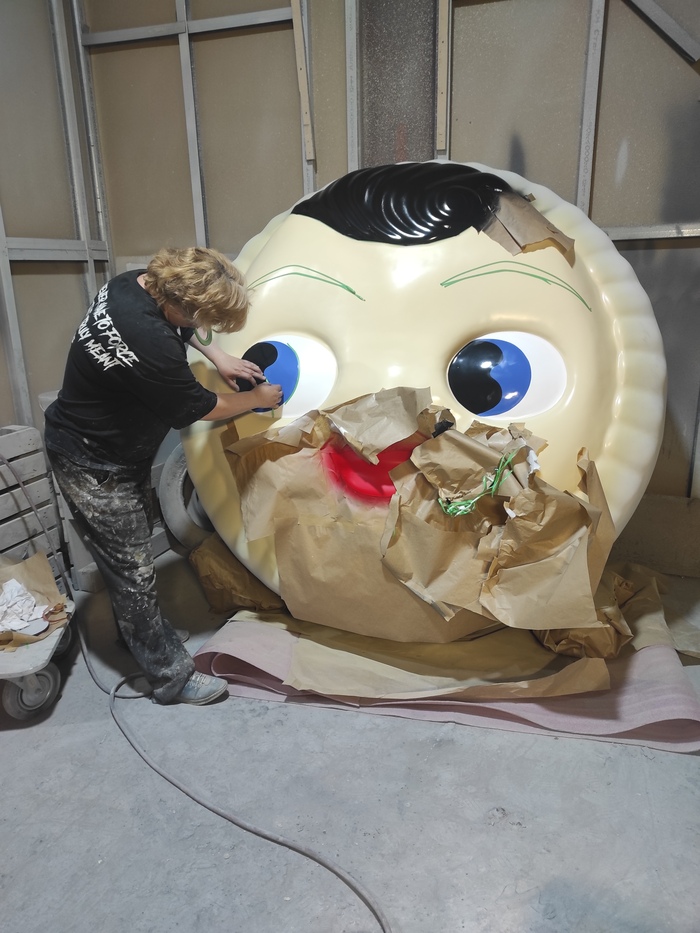

В лицо внедрили крепеж, а после доводки и подготовки к покраске, приступили к росписи:

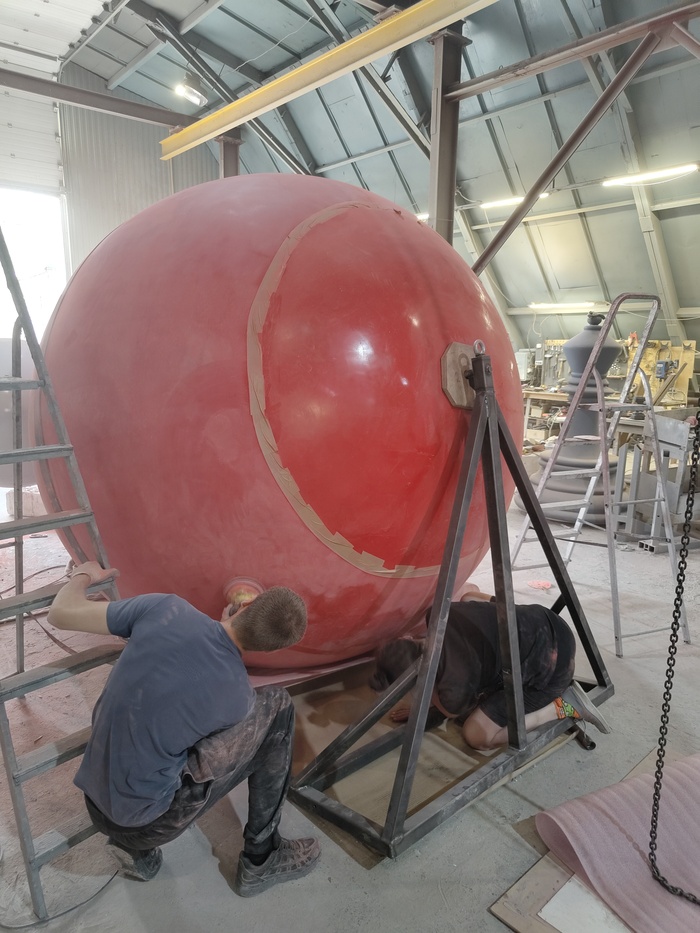

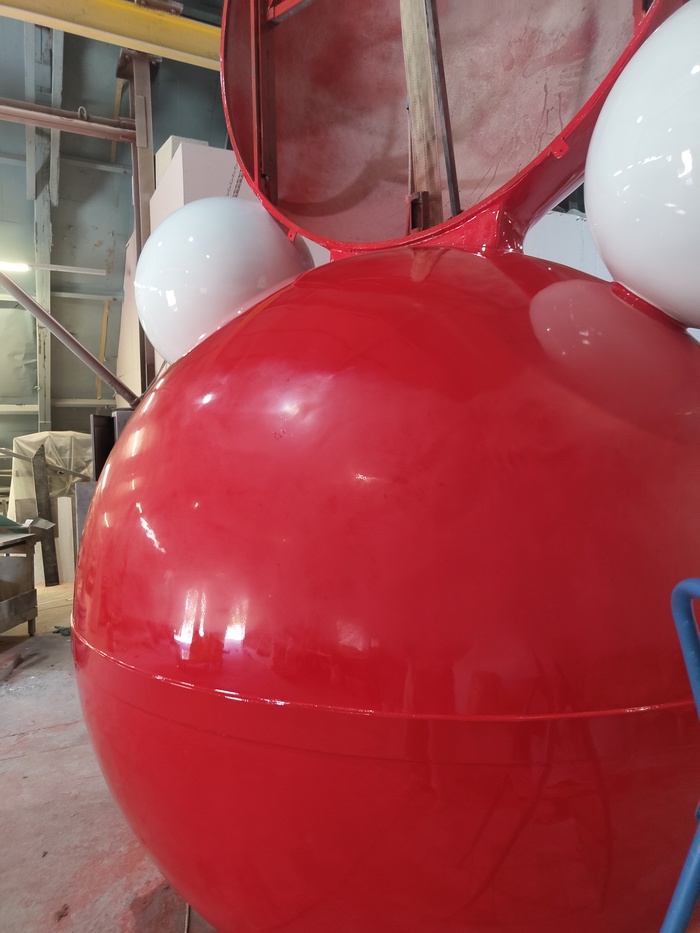

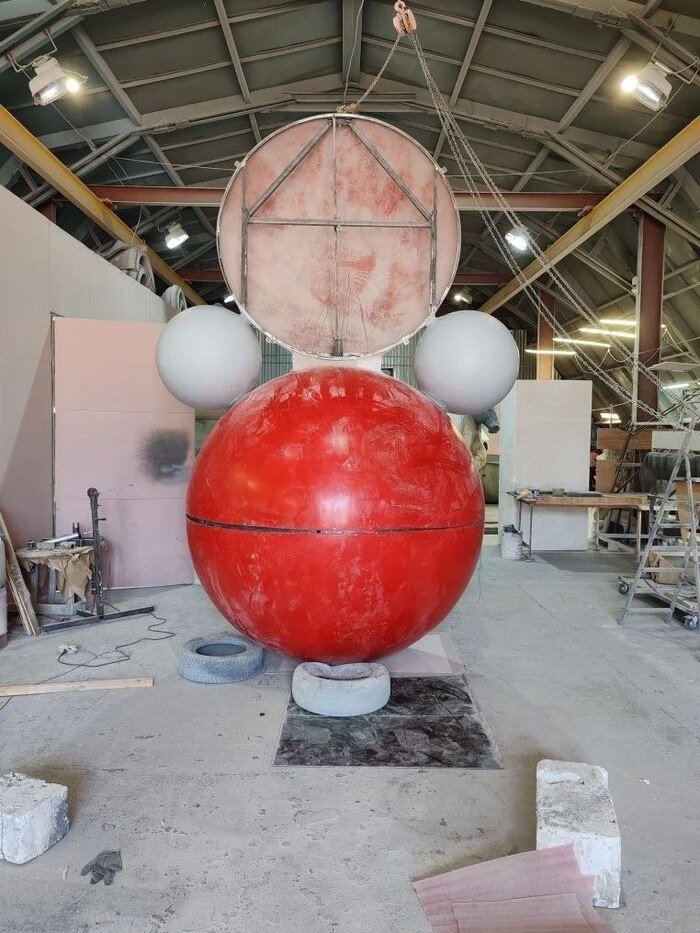

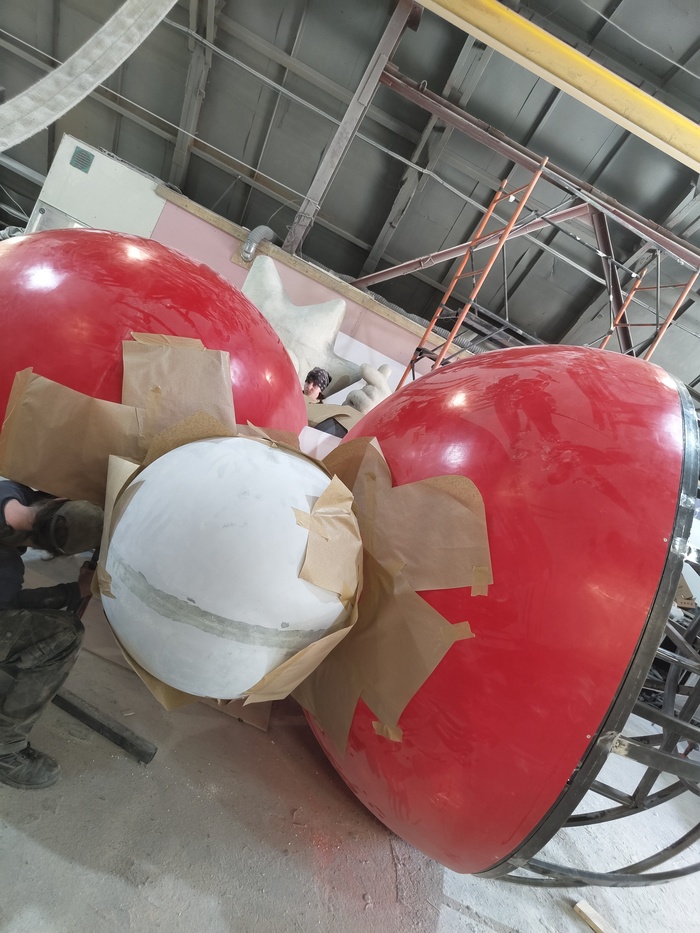

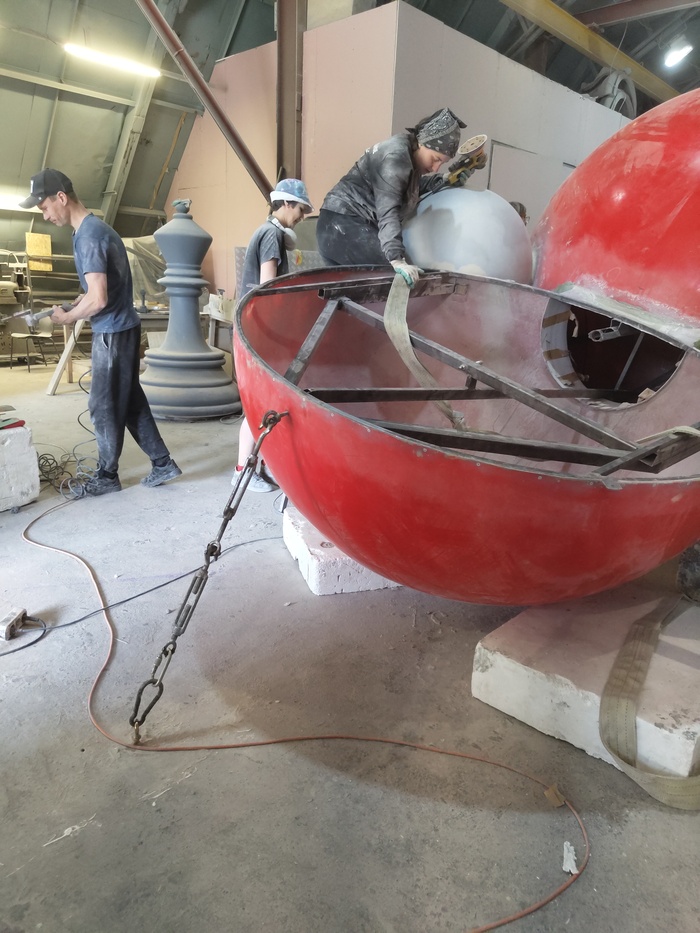

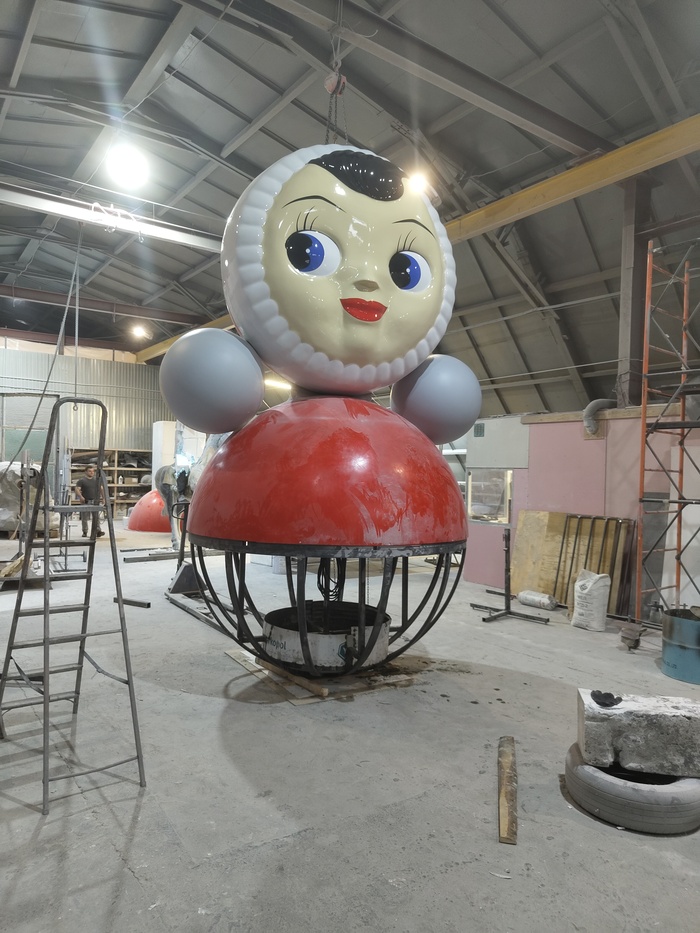

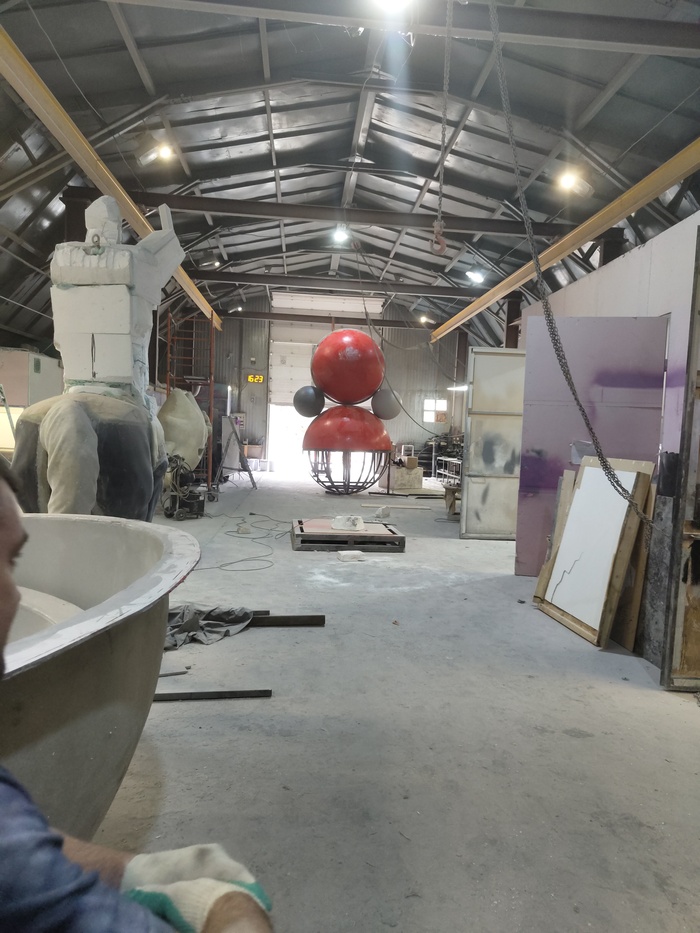

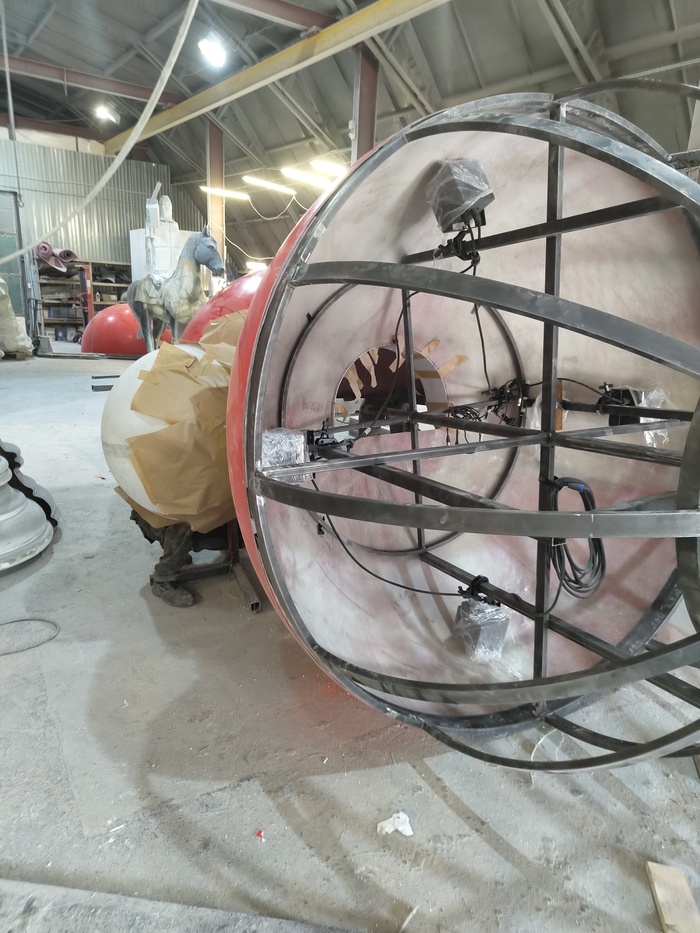

Далее мы приступили к сборке корпуса:

По завершении огромного количества тестов на наклон и возврат, подобрали оптимальный противовес, часть которого вынимается для транспортировки.

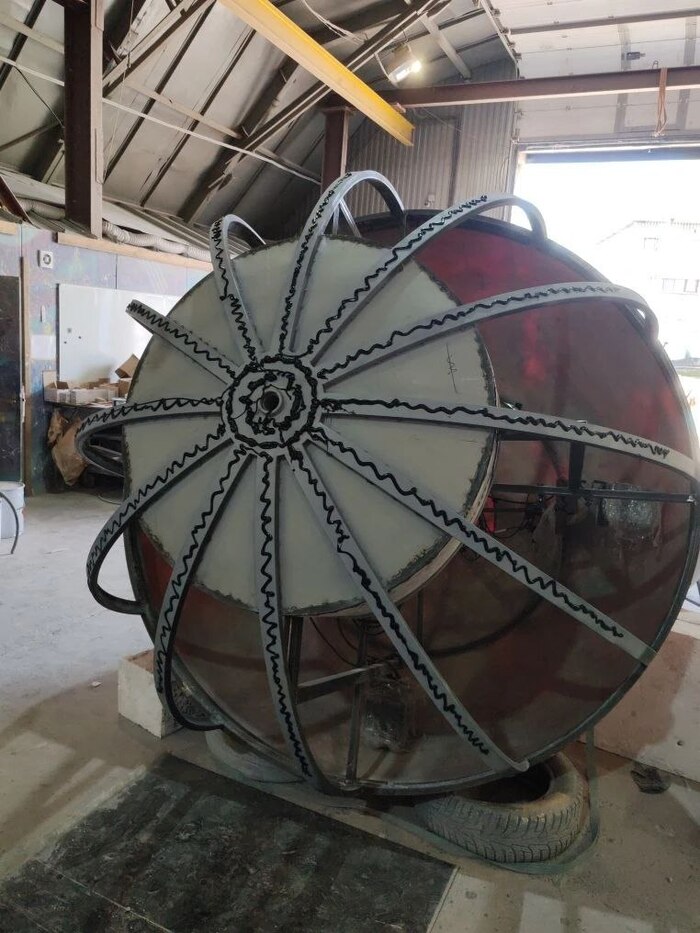

Для нее же сварили стойку-вертел:

ведь перемещаться между мероприятиями эта фигура может только в горизонтальном положении, но постоянно стремится встать)

Положить неваляшку на пол у нас получилось, сняв 300 кг пригруза и заарканив голову стопорами, как огромного зверя, а в процессе работы фигуру удерживали в горизонтальном положении при помощи мощного анкерного крепления к полу.

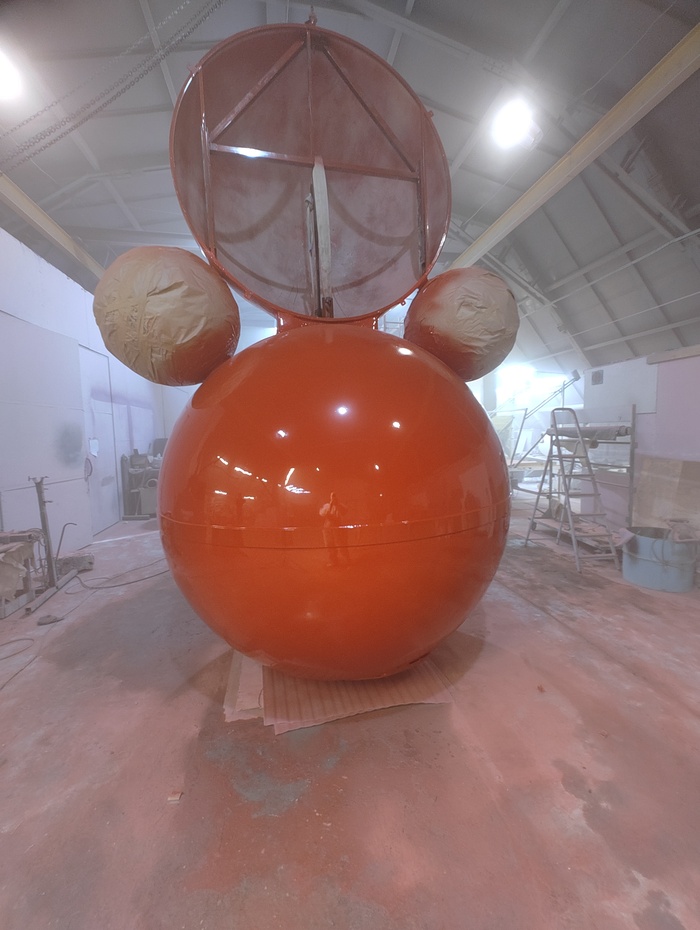

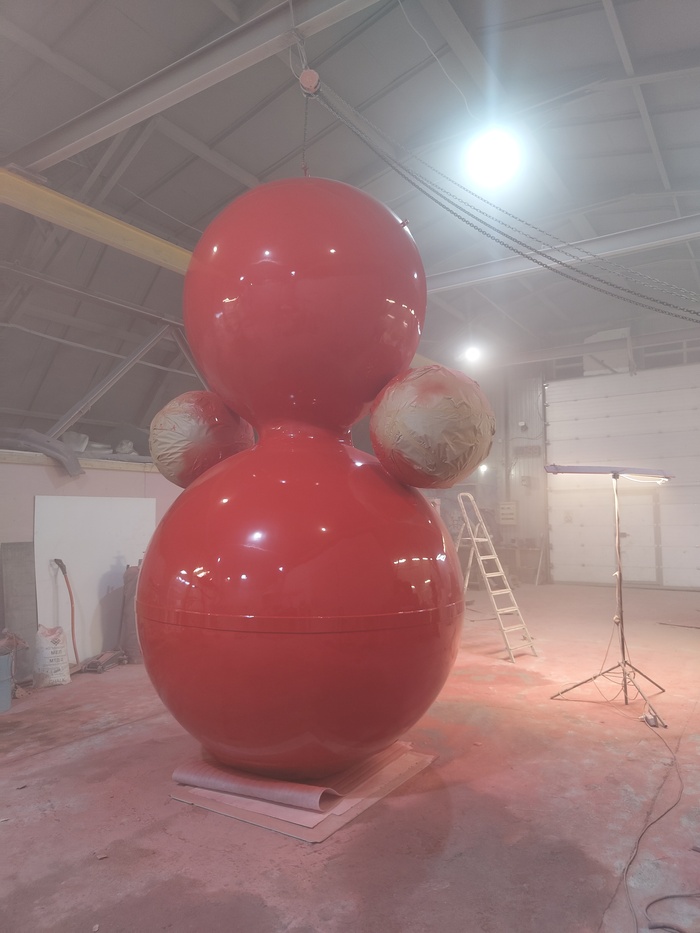

По завершении работ наша неваляшка была покрашена в сочный глянцевый цвет, отполирована и упакована.

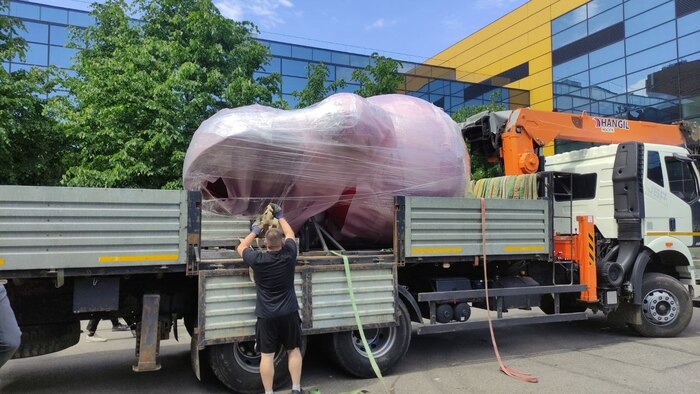

И доставлена на ПМЭФ

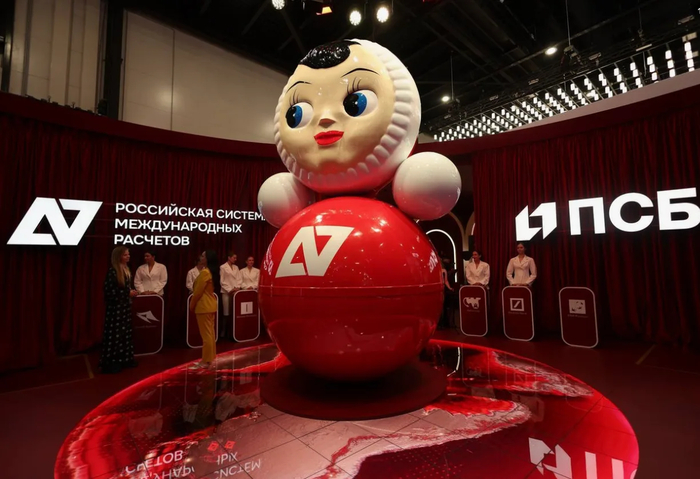

А вот она уже в деле.

я твой неваляшка шатал ))

Видео - Андрей Маркушин, Производитель - Magicform, Застройщик Reinexpo, стенд - A7

Всем спасибо за внимание. Надеюсь, получилось интересно.

Ну и, давно что-то вас уже не приглашала в наш канал. Приглашаю, кому интересно следить за нашим производством в телеграм @magicformru

Дабы отвлечь вас от дел насущных, проблем всяких, вот!

Ситуация в принципе банально простая, но так как она имела место быть вчера - сегодня, не могу не поделиться, заваривайте чай, садитесь поудобней, погнали!

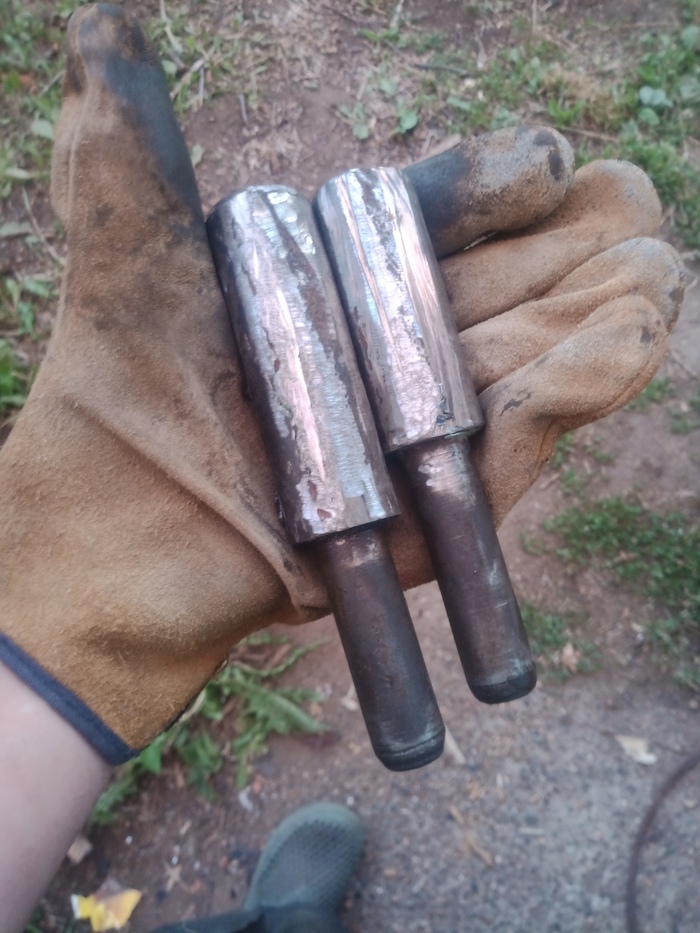

Вкратце, собираю, строю - переделываю огород, взял брошку. Сейчас этап забора (столбы, до этого ставил, спиздили). Все выставил, довариваю пару калиток угловых. И как раз не хватает две петли воротные. И как раз товарищ через пару улиц меняет старый забор на новый! У меня сними говорит, бесплатно. Ага, бесплатно, беру магарыч, пообщаться все равно надо, а тут ещё и петли!!! Пришел, петли большие, хорошие! Начал резать. Респект сварному кстати, он знал что делал, там молекулярный уровень на уровне богов соединился. На первой полу петли диск 150 фьють! Ещё 150 - и одна петля моя!!! Диски кончились, два взял, наивный. Уже бахнули, останавливаться нельзя! Где то из закромов нашелся Хилти 180 (новый, год выпуска 2000 вроде. Спросил срок годности какой?) на всякий выпили по стопке, снял защиту, аккурат вторую петлю срезал (респект сварному два, толщина петли и уголка по 5 мм., вварил как одно целое). Диск кстати хорош, ресурсный. Обмыли, пошел домой. На этом первый акт огородного балета закончен.

Акт второй, монтаж.

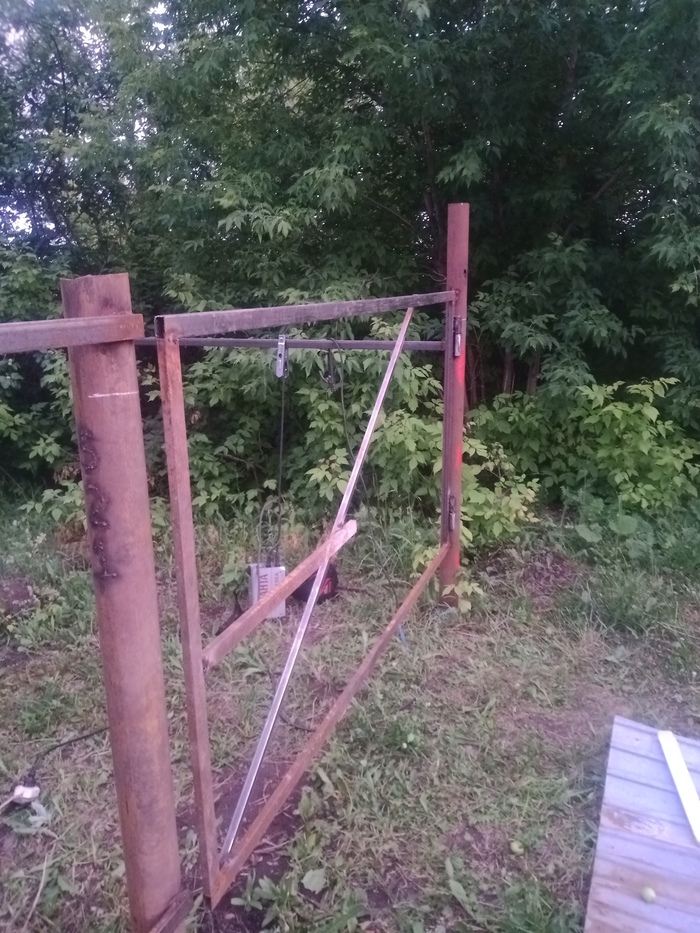

Утром встал, душа поет, щя намучу супер - пупер калитку, вот фото кстати, это уже после всех передряг.
