Samsung tab S. Максимальное увеличение памяти.
Добрый утроденьвечерночи.
Сегодня буду показывать максимальное увеличение памяти для андроида с чипом памяти eMMC.
Для айфонов на данный момент доступно всего 512gb:
https://pikabu.ru/story/yeksklyuziv_tolko_dlya_pikabu_iphone....
UFS пока недоступна для замены. Только через пару месяцев начну тестирование. Максимальный объём там приблизительно 1 терабайт (стоит на samsung s10 plus).
Ну ладно, это в будущем. А сейчас заказали киллера на убийство планшета увеличить память на t-805, он же Samsung tab S. Стандартных 16gb хватает разве что на обновление гугл сервисов, хрома и немножко своих приложений. Перенести приложения на sd карточку планшет не даёт, ибо ты смертный и тебе не дано править на android 6.
Хорошо. Решаем данную проблему путём расширения внутренней памяти.
Цель:
Подготовим инструмент для вскрытия:
Так. Стоп. Планшет разбирается немного проще. Есть 3 варианта:
1. Разбираем через дисплей, аккуратно отщёлкивая рамку по краю тачскрина.
(проблема в том, что он приклеен по кругу к пластиковой рамке. Любое повреждение выведет его из строя. На минутку: дисплей технологии амолед - средняя цена 10 тысяч рублей)
2. Разобрать через заднюю крышку и лишиться пары десятков пластиковых заклёпок, но сохранить час времени и часть нервов)
3. Заплакать и сказать, что я не умею.
2й вариант мне подходит больше.
Снимаю это дело и сразу извлекаю плату:
Память не Тошиба, а Тошиба, не знаю как правильно. Ниже находится процессор Exunos, который поплывёт после нагрева и тогда придется брать новую пачку нервов в рассрочку.
Снимаем чип при китайской температуре 290 градусов, отрываем 68% пятаков на плате и идём покупать донора зачищаем посадочное место для установки новой микросхемы.
Зачищаем, попутно отрывая ещё 13% пятачков:
Далее используем вот такой знакомый программатор от команды z3икс изи житаГ:
Зачищаем память от остатков компаунда и мертвых пятаков с платы, кидаем в колодку и читаем данные по вендоров, т.е делаем клонирование старой памяти
на Нев чип памяти emmc на 128gb. Максимально возможный на данный момент объём на этой технологии хранения данных.
Далее записываем считанные данные в новую память, делаем переразметку таблицы gpt на новый объём:
И подготавливаем плату к установке:
Установили, собираем, клеим стикер с гарантией, подключаем аккумулятор и...Пи*дец подумал я.
Плата повисла в бутлуп, флеш память, судя по потреблению либо не села, либо ушла в режим режим запрета на изменение данных(readonly), либо не записался начальный загрузчик, он же boot.
Начинаю бить истерику:
Снимаю микросхему (попутно отрывая ещё пару пятаков) кидаю в программатор - всё в порядке, но для уверенности прописываю всё заново.
Ставлю её на место. Опять таже музыка.
Потребление при нажатии на кнопку включения 0.750мА. Плата не стартует.
Если процессор не видит флеш память, то потребление при нажатой кнопке 0.160-0.330мА и падает, если отпустить кнопку. Тут в три раза больше.
Сразу по опыту: процессор не рассчитан на такой объём, он просто не знает где конечный адрес памяти и тупо не знает что ему делать.
Снимаю память, и вижу данную песню:
Оторван резистор подтяжки на линию передачи данных. По истории фото я выяснил, что он ушёл на этапе первой посадки памяти на плату при чистке щёткой от остатков флюса.
Ставлю любой с донора(я взял с n8000):
Устанавливаю память на место и... Хйу. Таже песня.
Сразу вывод - не тянет он 128gb.
Хорошо. Подготавливаю на 64gb.
Также клонирую данные старой памяти на другой объём.
Впаиваю всё это дело и вижу результат:
инвалид RPMB:
Несоответствие защищённых данных. Планшет видит записи предыдущего владельца данной памяти и как бы намекает: ты это, новую давай мне.
Обойдется))) Прошиваю и вижу печальную картину с артефактами и постоянной перезагрузкой на логотипе:
Что же делать?

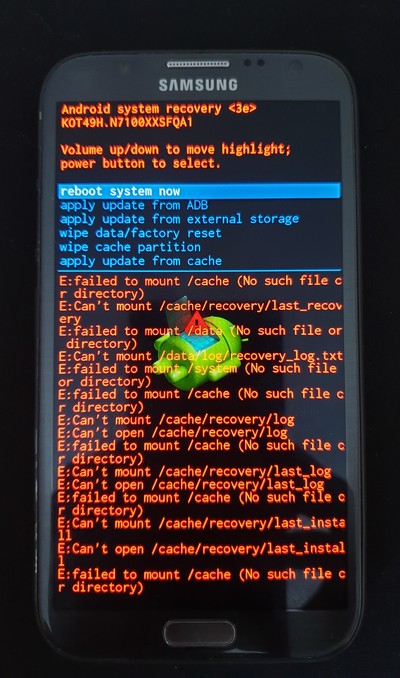

Да ничего. Снимаю эту микросхему и ставлю опять на 128gb запускаю с кнопки, вижу логотип Самсунг и бах:
Добрый вечер!
Делаю как сказанно, общий сброс.
Планшет запускается. Жду 10 минут:
Запустился. Норм. Иду в настройки, а там:
Ясно. Нужно что бы сам процессор сделал переразметку.
Завожу планшет в режим загрузки тремя кнопками вкл+громкость вниз+хоме и прошиваю:
Когда он прошивался, я уже мазал планшет силиконом, что бы приклеить крышку и стянуть её скотчем для лучшего схватывания:
Вот конечный результат:
П.С: оторванные пятаки являются пустышками, они предназначены для устойчивости микросхемы. Даже если и будут падения, то скорее всего дисплей умрёт раньше, чем эта микросхема.
По факту, из 168 пятаков задействованы 13-18, из них 5 дублирующих.
Не всё так гладко, как на айфонах.
Остатки роскоши:
Увидимся))
