Ремонт квартиры с перепланировкой. Часть 5. Электрика⁠⁠

Доброго времени суток. Сегодня речь пойдет об электромонтажных работах, о штроблении, прокладке сетей, сборке щита и прочих работах. По традиции я начал с того что постарался отобразить все свои «хотелки» на бумаге, а именно: расположение розеток, выключателей, светильников и прочих источников света, тёплые полы, вентиляторы и т.п. В процессе обсуждения с электриком моих потребностей были внесены изменения, которые в итоге привели к готовому варианту, который вы увидите ниже. А сейчас постараюсь кратко рассказать о прокладке кабелей и штроблении.

Определившись с местом расположения квартирного электрощита, розеток и выключателей начался процесс прокладки силовых и слаботочных сетей. В целях экономии было принято решение производить прокладку кабеля по полу (розетки, СКС) и по потолку (освещение). Для защиты проводов была использована гофротруба ПНД. Она гораздо прочнее серой трубы ПВХ, что позволяет не повреждать кабель в процессе укладки и ремонта в целом. «Рыжую» гофру Диаметром 16 мм использовал для освещения и слаботочных сетей (интернет и телевидение), черная гофра Диаметром 20 мм пошла на розеточные группы. Кабель силовой в основной свое массе использовался марки «Конкорд». Для сравнения хочу сказать, что кабель в зеленом строительном гипермаркете с заявленным сечением не соответствует действительности. Самолично с этим столкнулся и поэтому не стал рисковать и поехал к проверенному поставщику. Сам кабель имеет маркировку ВВГ-нг LS, и означает это то, что кабель является не поддерживающим горение в пучках и имеет низкий уровень газо- и дымовыделения.

В процессе ремонта не использовались распаячные коробки. Их роль была отведена глубоким подрозетникам глубиной 65мм. Преимуществом данного подключения считаю в первую очередь доступность соединения. В любой момент вы можете, сняв розетку получить доступ к нужной «скрутке». К минусу можно отнести необходимость использования неразъёмных Ваго, которые гораздо компактнее разъемных. Так же можно прибегнуть к помощи прозрачных разъемных Ваго, но они значительно дороже остальных. Тут на вкус и цвет…

Теперь Лайфхак. Посчитав стоимость работ про штроблению и монтажу отверстий, которую объявляли мне электрики решил немного сэкономить и обратился к спецам, которые занимаются исключительно тем, что штробят и высверливают. Плюсы следующие:

- у ребят спецоборудование, которое в разы ускоряет процесс производства работ;

- Расходный материал покупают подрядчики, а не я, если бы этим занимались электрики;

- Цена вопроса оказалась практически в 2 раза ниже заявленной без учета стоимости расходных материалов, а если учесть, что стоимость хороших коронок по бетону начинается от 3500 руб/шт, то экономия для меня была очень приятной.

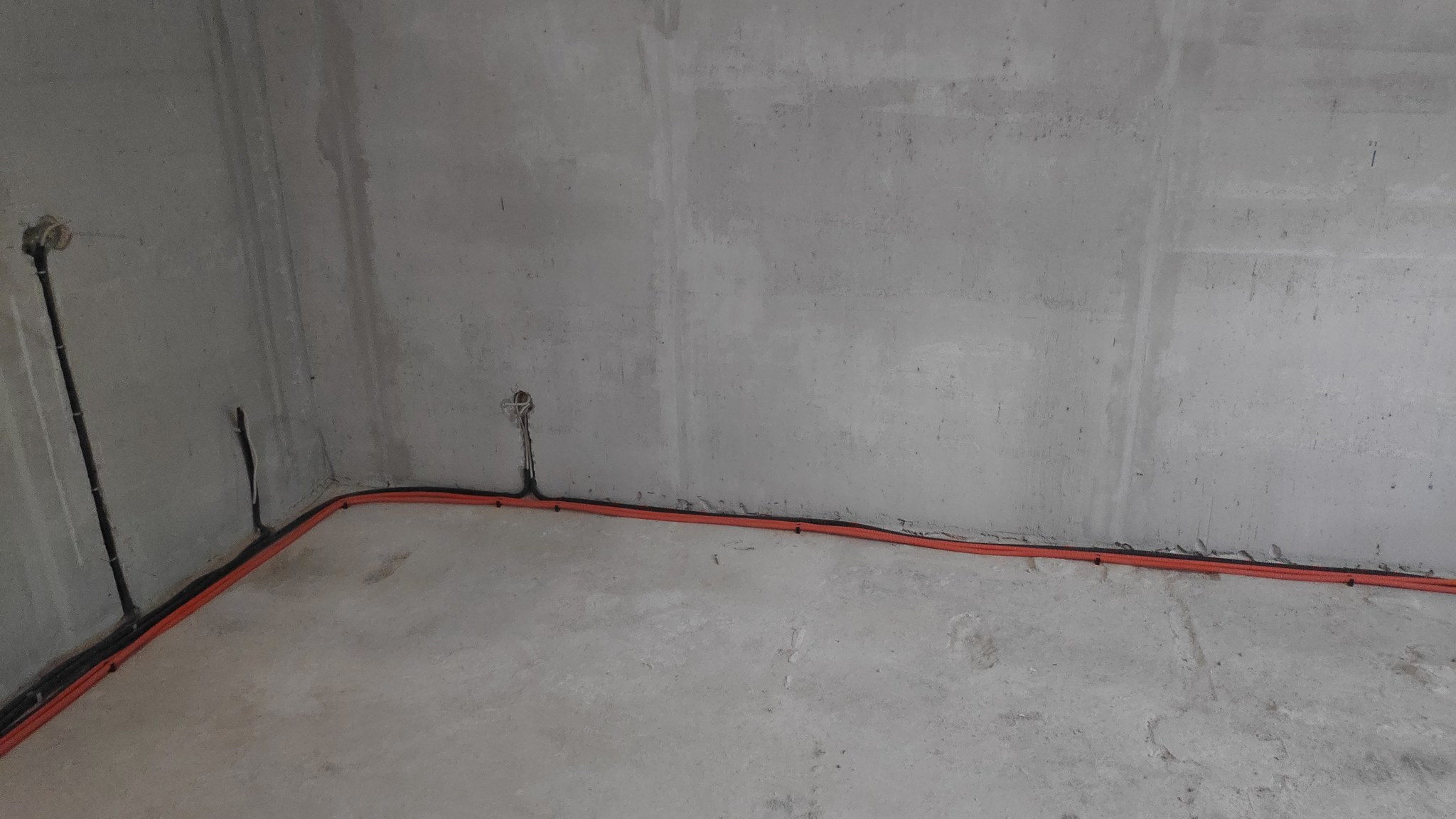

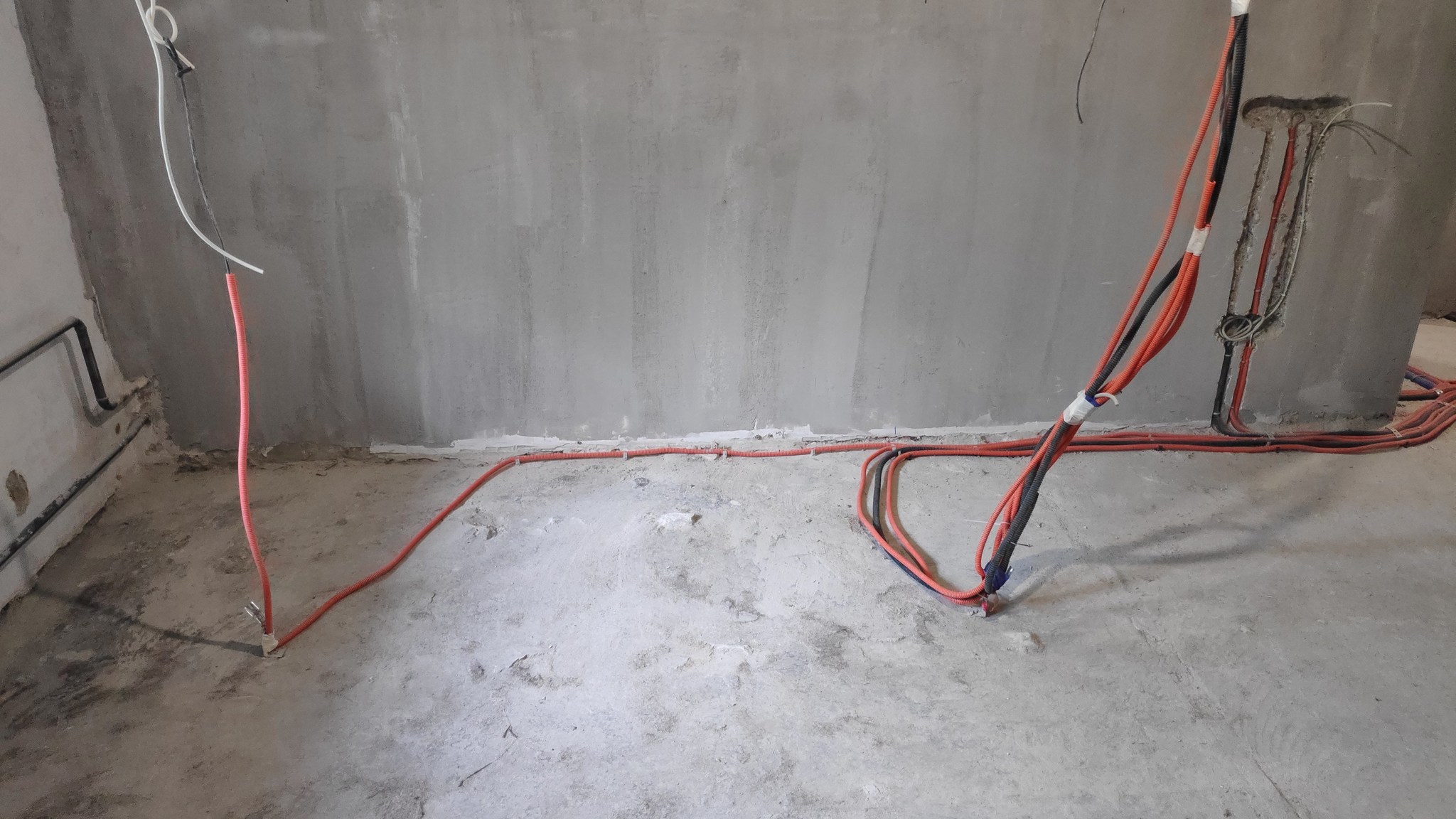

После чего в течении недели были раскинуть все кабеля:

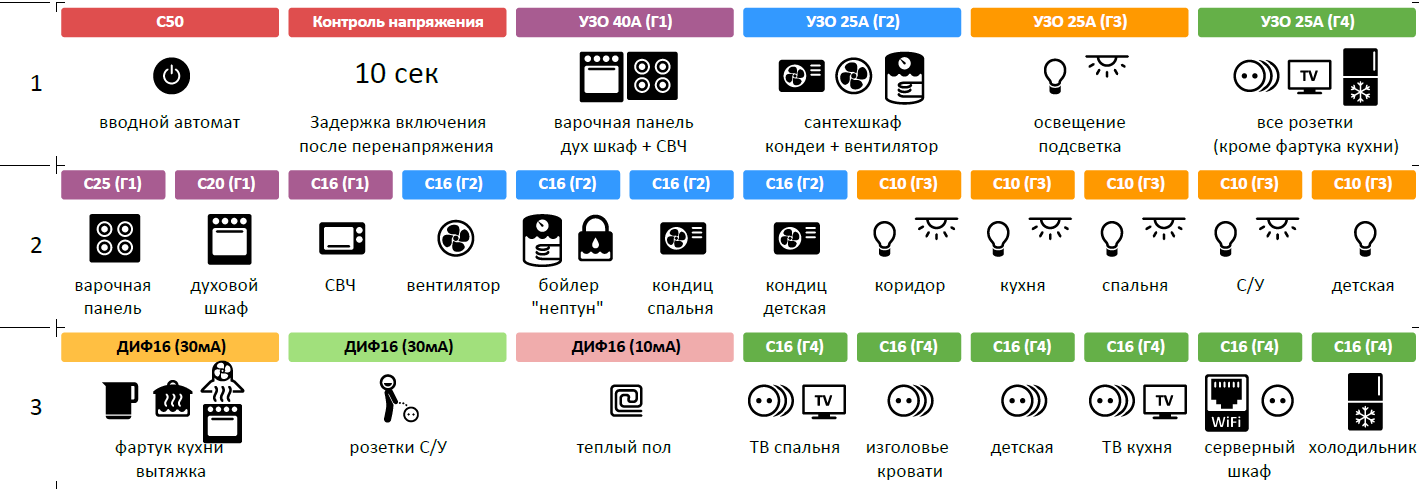

Щиток собирали по следующей "схеме". В последствии правда отказался от УЗМ:

Отдельное внимание уделять сборке щита не буду, т.к. уверен, что в комментариях и так будет предостаточное кол-во "срача"  :)

Итак вернемся к схеме расположения электроустановочных изделий. Ниже представлена фактическая схема расположения розеток и выключателей ( Лист №1 ) и схема расположения освещения ( Лист №2 ). Так же на план внесены изменения по расположению гардеробной и изменён конструктив кухни:

Лист№1:

Лист№2:

Дальше приведу таблицу взаимодействия Лист№1 и Лист№2. По-простому какие выключатели с листа №1 отвечают за осветительные и другие приборы, указанные на листе №2:

Чтобы разобраться в схеме нужно будет потратить немного времени) Старался как можно прозрачнее донести план, пользовался исключительно редактором Paint. Если в двух словах при планировании управления светом в основной своей массе были применены проходные выключатели. Это сделано для удобства выключения света из разных точек квартиры. Допустим ребенок ночью захотел воспользоваться уборной. Он из детской включает один светильник в коридоре, который в свою очередь направлен в санузел и даёт освещение в коридор (не яркое). После того как чадо сделало свои дела, возвращается в комнату и выключает свет в коридоре. Если ребенок забыл его погасить, его выключаю я, лёжа в кровати. Также это можно сделать непосредственно из самого коридора. По такому же принципу свет устроен в кухне-гостиной, но управляется с двух точек, а не с трех как свет в коридоре. В кухне и в коридоре были выбраны трековые светильники на шинопроводе. Это позволяет перемещать их вдоль всего шинопровода, добавлять любое кол-во и любой формы, а также регулировать направление света. Удобно и практично. В санузле помимо подсветки зеркала используются 2 точечных потолочных светильника с возможностью изменения направления света со степенью защиты IP65. Гардеробная и сантехнический шкаф освещаются с помощью точечного светильника также с влагозащитой. В детской пока висит лампочка Ильича, т.к. мы с супругой пока не можем выбрать подходящую по дизайну люстру). В спальне роль основного источника света выполняет светодиодная лента в «парящем» потолке и дополнительно по периметру гардеробной расположились 4 светильника для подсветки соответствующих зон (зона гардеробной, зона сушилки (бывшая гардеробная), зона чтения первого супруга, зона чтения второго супруга). Подсветка мойки кухни – лента IP65, рабочая зона - 2 точечных светильника в потолке. Все лампочки энергосберегающие, светодиодные.

Заранее спасибо за внимание!

В следующем посте расскажу о стяжке, монтажу Гипсокартона и подготовке к чистовой отделке.
