Монтаж электрощитка⁠⁠

У нас на заводе сборка (только сборка, без монтажа) такого щита обойдётся заказчику чуть меньше 20. В эту цену, помимо зарплаты, входят накладные расходы - налоги, аренда помещения, ИТР, сертификация и т.п. Сам монтажник получит за это 2 000 рублей чистыми.

Провод, пусть и обжатый, и кабель в одно отверстие запрещено. Проблемы гарантированы, обжатый провод поплывет и контакт нарушится. Только 2 одинаковых кабеля допускаются.

Этот стрипер КВТ говно полное, обеспечить стабильную длину зачищенного участка он не может. Нормальный стрипер от Jokari (N15) стоит от 3тр. Это для круглых проводов, для плоских еще один. Для разделки кабеля вдоль нужен разделочный нож, использование канцелярского неминуемо приводит к поврежденной изоляции. Также не вижу в инструментах динамометрической отвертки, а она нужна для протяжки соединений. Это еще порядка 5-6т.р.

Вешать и свет, и розетки комнаты на одно и то же УЗО это прикольно, вырубает УЗО из-за залитой розетки, и ты бежишь сначала за фонариком, чтобы разобраться, что за херня случилась, а потом уже при его свете можешь что-то найти. Это очень удобно, все так делают.

Котел без УЗО это правильно, в случае чего, будет от батареи приятно пощипывать, чтобы с утра побыстрее проснуться.

На УЗО с ванной комнатой повесить холодильник это тоже умно. С утречка душ принял, на работу ушел, от конденсата в ванной узо выбило, к вечеру как раз холодильник разморозится. Будет чем заняться после работы, удобно же.

Вообще, все критичное для жизни лучше вешать на отдельные дифавтоматы. Чет не вижу в списке насоса скважины, септика. Это все на "улицу" записано, вместе со свободно стоящими розетками? Ну ок, тоже стоит ждать приятных сюрпризов. И от кондеев можно ждать выбивания УЗО.

Я не электрик, но щиток себе сам собирал.

btw, автор затраченное время неправильно считает. Ведь кроме самого монтажа, ему пришлось во всей этой истории разбираться, за инструментом ездить, а это все отнюдь не 10 и не 20 часов. Причем знания эти он уже не продаст и для себя повторно вряд ли использует (хотя, конечно, если там с проводкой по дому как следует накосячено, то все может быть).

А не страшно котел, да еще "кусающийся", без УЗО ставить? А батареи не кусаются? Тем более уже "где-то есть пробой на корпус". Как проебнет потом через тельцо человеческое!

Явление в стройке и отделке широко распространенное.

Мастера в худшем случае работают бесплатно (если косячат не более одного раза).

Но в данной ситуации мне лично - пофиг. У меня нет возможности покупать с оптовой скидкой 50%.

выгоднее нанять чисто из-за времени

Опять эти бредовые расчеты на своё рабочее время. Выгоднее чем что? Почему вы так уверены, что автор делал себе электрощиток вместо своей работы? Может он делал это после работы или в выходные: в то время, которое ему никто не оплачивает?

Сэкономить ≠ заработать.

не считая ошибок и последствий

Каких последствий? А если вам электрощиток смонтирует профессиональный рукожоп, и потом случится пожар, то думаете он понесет ответственность?

В сборке электрощитка нет вообще ничего сложного, нужно банально знать школьную физику и здравый смысл, чтобы читать инструкции и спецификации. Это именно тот случай, когда спокойнее самому сделать, чем довериться дебилу с улицы.

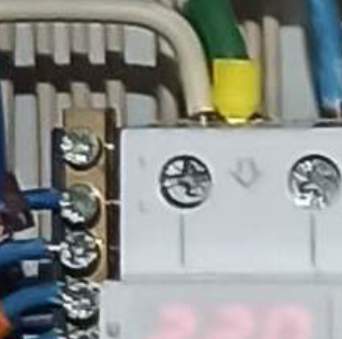

Эм... а одножильный кабель норм зажимать под одну клемму с многожилкой в НШВИ? У них точно одинаковые размеры и обожмутся они равномерно?

Зачем пихать два наконечника, когда есть 2НШВИ?

Где вводной автомат 3P 40А, про который написано? И зачем такой номинал?

И восемь линий на УЗО с током утечки 30ma - вы токи утечки считали, не до фига?

Нагрузки по фазам раскидывали - "я так вижу", или посчитали чтобы примерно равномерно фазы были нагружены?

Ну и да, помимо 20 часов работы, обычно за 45к - человек ещё и закупит и привезёт всё сам, что тоже занимает время. А в целом, странное открытие для взрослого человека...оказывается, что ту работу, которую делают другие люди - часто можно сделать самому и не платить им за это)

Спасибо, такие...ммм... радуют

Я вам только один вопрос задам - Где устройство отключающее весь этот зоопарк?

Автор, обсуждать стоимость оказываемых услуг сторонними исполнителями (особенно, основываясь только на одном предложении), - подход дилетанта и нищеброда. Если твое время стоит недорого, денег нет, готов сам "постигать науку", крутить гайки, или просто самому интересно - делаешь сам. Если не готов, покупаешь у других людей. Наверное, удивишься, но если все делать своими руками, то очень много можно сэкономить денежных знаков. Единственное, за эти денежные знаки дополнительно время жизни не купишь... )))
Лирику заканчиваю, что видно:
- явно перекос фаз. Смотрим только мощное оборудование: Фаза 2 - холодильники (постоянно работающие) + котел (зима - постоянная работа, лето - перманентная работа). Фаза 3 - кондиционеры (лето - постоянная работа) + духовка и посудомойка (регулярное использование) + уличное освещение (постоянное использование вечером). Фаза 1 - кухня? И что там, блендер на 300 ватт? Ручной фен в ванной? Фаза 1 явно недогружена.

- по списку материалов: Реле напряжения Welrok VI-40 в количестве 3 штук видимо на халяву достались ))) К материалам десяточку, будьте добры, добавьте

- вводной автомат на 40А? А вот зачем? Почти уверен, что около счетчика автомат на 25А стоит. Кстати, а куда делся IEK ВРТ-63 из шкафа? На четвертой и пятой фотке он явно маячил справа на нижней планке. Отсутствие вводного автомата в щитке не есть гуд.

- резервное питание не предполагается? От генератора, например. Дом явно загородный, если не в курсе, то загородом можно легко остаться без питалова часов на... как повезет и насколько скоро приедет ремонтная бригада. Так-то, важные потребители (это котел и холодильники, как минимум + резервное освещение), вешают отдельно, чтобы не затратно подвести к ним резервное питание.

- сомнительная идея все вешать на четыре УЗО аж на 40А. Но я тут "старовер" и предпочел бы диффы или связку автомат + узо на конкретные линии.

- УЗО на котел - смотреть рекомендации производителя котла. Для каких-то котлов надо, для каких-то нет. А где-то они в комплекте с котлом идут.

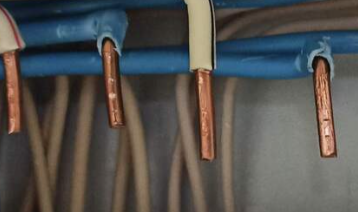

- видел, писали уже в комментариях, на одножильных кабелях надо делать "пяточку" при подключении на клемму автомата. Увеличивает площадь контакта + равномерный зажим.

- чисто эстетически, зачем было разбрасывать реле напряжения на разные планки. Обычно их ставят вместе слева направо фаза 1, фаза 2 и фаза 3 (так визуально удобнее с них считывать инфу)

- щит лучше было купить побольше. Опять же, если это загородный дом. Вполне вероятно, что со временем всякую слаботочку захотите воткнуть (видеонаблюдение, охранка, умный дом), а места в щитке нет.

Так что времени у меня на это было потрачено 0, заказна сайте сделал, его собрали, в обед пошёл гулять - забрал.

а, то есть наёмный работник тоже должен был в обед бесплатно прогуляться, чтобы забрать ваши комплектующие, вместо того чтобы обедать? Какая разница как ВЫ это сделали, если вы возмущаетесь по поводу ЧУЖИХ расценок? Тогда и оценивать затраты временные надо не свои, а того человека. Я ещё сюрприз открою - вам и на объект ехать специально не надо, ради сборки этого щита. А человек для этого потратит время и бензин.

20 часов неквалифицированного труда сейчас оценивают в 45 тыр

неквалифицированный труд, это когда:

Вводной автомат 3х32 А

вместо положенных 25А. Все ваши "счетчик с запасом" - вопрос времени, когда до вас доберутся умные счетчики на столбы, которые при превышении нагрузки обрубают всё питание, а мог бы отключить вводной автомат, который под рукой находится.

УЗО на 7 автоматов, ... полагаю, будет всё норм.

когда не дают гарантии и несут за них ответственность, а полагают.

пересмотрю подход по поводу проводов, переделаю на жёсткую жилу

С холодильником ясно, спасибо, буду менять

Про кондеев не совсем ясно, почему они выбивать УЗО должны

заход в дом СИП

Ну и цену вам мастер назвал, из вашего поста, когда у вас и схемы и понимания устройства щита не было - но это вы, разумеется, в затраченное время не берте... я, хоть и не часто берусь за щиты, только знакомым, но не скомпоновав щит на бумаге - на объект не еду. А это тоже время. Ну и дальше всякая мелочёвка, как банальная неотключаемая линия - не, не слышали... просадка по фазе с холодильником пойдёт, реле отработает - что делать будете? А собирал бы "неквалифицированный" специалист - рассказал бы, что такое реле выбора фаз, и в чем его прелесть для домов в частном секторе) Так что да, неквалифицированная работа не стоит 45к, работа мастера - может и столько стоить, тем более если он вам назвал 45к, а после вашего отказа не пошёл лежать на диване без работы.

Я тоже мало чо понимаю. Но. А узо одно на несколько автоматов? Т.е. если его выбьет, искать причину надо по всей группе, методом ты́ка?

тебе уже здесь накидали , полно твоих ошибок, дилетант.

Кто Вам сказал такую глупость? Ток течет по всем возможным путям сразу.разница в сопротивлении и соответственно силе тока

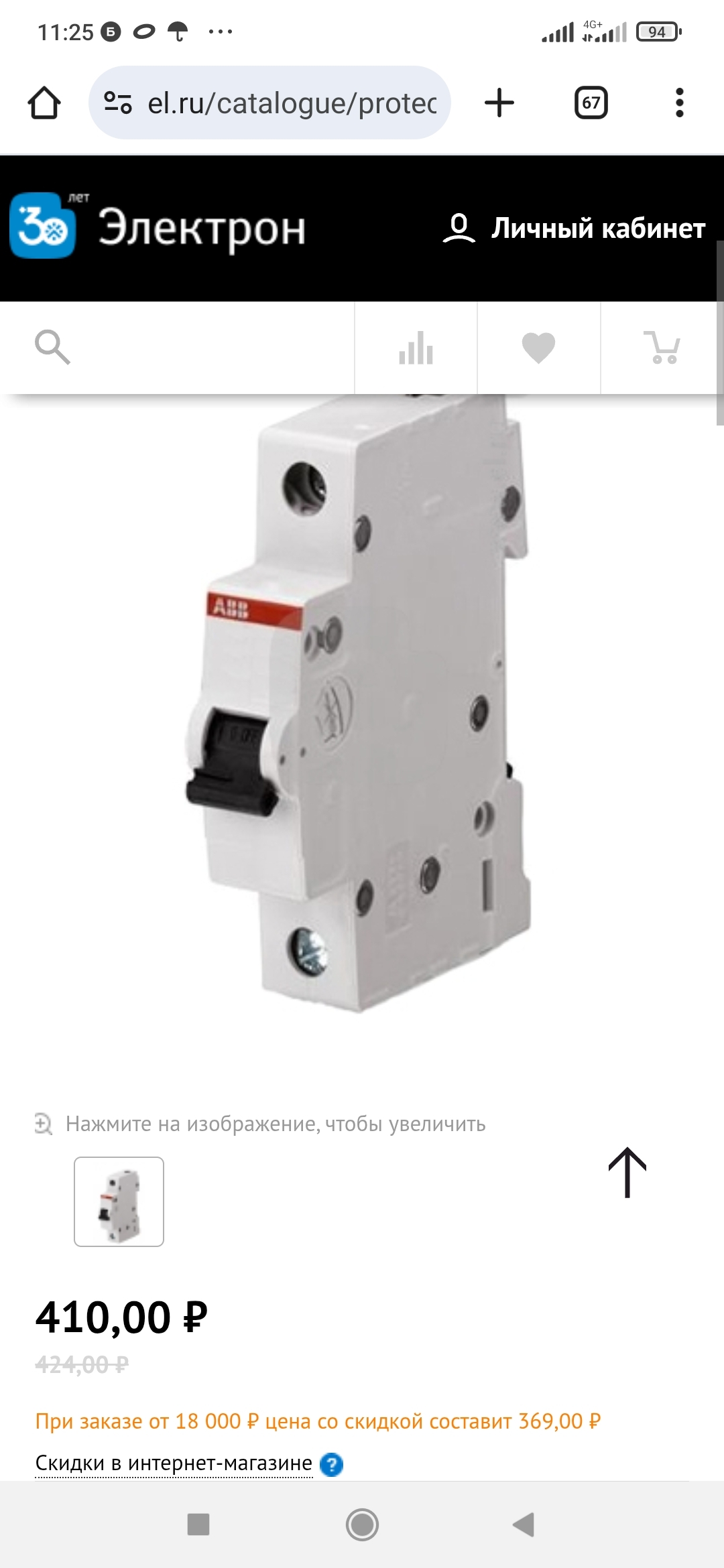

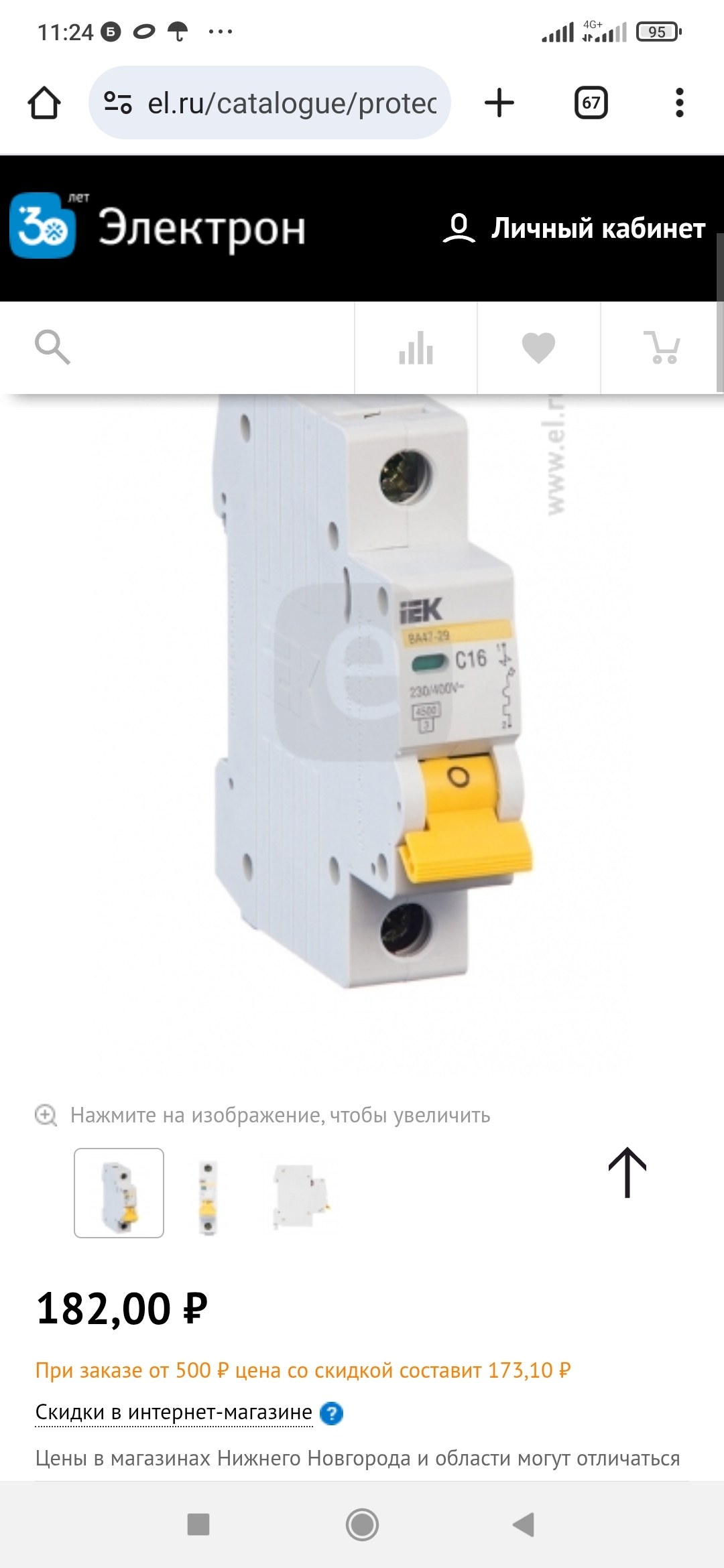

и 400 рублей - это 400 рублей : )))

разберите один автомат, чтобы посмотреть внутрянку - 400 рублей небольшая сумма

т.е. котёл без узо, а холодильник с узо: в "ванной 2" узо сработало - холодильник потёк, отличное решение !

чтобы при превышении параметров по одной фазе выбивало сразу 3

не забудьте не ставить трёхфазный мотор, а то одну фазу выбьет, а остальные две нагреют мотор и через время сгорят обмотки. Если есть сильный перекос фаз - ебите энергоснабжающую.

зачем?

забейте, а лучше натяните как струну провода - с ними же никогда ни у кого ничего не случается.

покупал в сетевом магазине, вряд ли паль.

А, ну да, мне бы вашу уверенность за 400 рублей.

Вообще вы правы, я даже по этому принципу

Ток же течёт по пути наименьшего

По тексту совсем тупой, не старше 20

По тексту совсем тупой, не старше 20

Тебе сколько лет?

Почитай что писал я, и что ты. Разница в интеллекте колоссальная. Иди, соси у начальника, хуесос с корочкой.

Зачем ты мне нужен, какая от тебя реальная угроза?

Да нет, я не боюсь. Если чувствую реальную угрозу - нападаю первым.

Тебе даже ответить нечего. Завидуешь моей свободе7

Реально страшно, когда такие люди, как ты, занимают место выше, чем чистильщики сортиров.

Решаю я, а не пидоры. Я не пидор, я решаю. Пидоры типа тебя ничего не решают, таких я на хуй посылаю. Чего непонятно-то?

Придурок, я не электрик, а маляр и плиточник.

Охуеть, насколько ты тупой, ты вообще способен воспринимать информацию? Я пишу тебе одно, даже даун распоследний поймёт, о чём речь - ты же вообще где-то в своём мире. Успокойся, дипломированный дибил, именно для этого тебе и давали "образование", чтобы ты думать не мог.

Ты вообще не дружищь с логикой и аналогией. При чём тут ферма и трактора, когда речь идёт о бутылке молока , доставке её на дом и выслушивании ебанутых потоков сознания от клиента?

Да, такие как ты - это пидоры. Ты слабоумный, опять лезешь со своим тупым мнением туда, где абсолютно некомпетентен. Я не делаю этому получше, этому похуже. Есть технологические карты производства работ. Для разного качества работ. Как колбаса бывает разного качества и ценника. Так и качество работ бывает разным и разного ценника . Есть малярка за 350 рублей метр под обои, а есть 5000+ рублей метр под покраску под жёсткий боковой свет. И если пидорский клиент изначально говорит, что хочет премиум качество за дешманский ценник, и если он мне на первой встрече пытается свою альфа-самцовость продемонстрировать - он просто идёт нахуй по цене. Я профи, а ты чмо. Что ты мне хочешь доказать, слабоумный?

Доказывать тебе ничего не собираюсь, ибо тупой никогда не признает свою неправоту. Ты залез со своим "авторитетным" мнением туда, где полный ноль. Ты можешь обвешаться своими дипломами против моих семи классов, но это никак не отменит того факта, что ты полный долбоёб против меня. Суй дальше свой нос во все области, где абсолютно некомпетентен, это так забавно.

Ещё раз для долбоёба повторяю. Когда работаешь с людьми - ты оказываешь услугу ЛЮДЯМ. Люди разные, финансовые возможности и требования к качеству разные. А ещё люди разные. Бывают такие, которым хочешь сделать хорошо всей душой. А есть пидоры, типа тебя. И таким ни за какие деньги делать не будешь. Ибо себя уважаешь. Ставишь ценник оверпрайс, и даже если согласятся - всё-равно делать не буду. Ибо здесь РЕШАЮ Я, А НЕ ПИДОРЫ.

Ещё раз для долбоёба повторяю. Когда работаешь с людьми - ты оказываешь услугу ЛЮДЯМ. Люди разные, финансовые возможности и требования к качеству разные. А ещё люди разные. Бывают такие, которым хочешь сделать хорошо всей душой. А есть пидоры, типа тебя. И таким ни за какие деньги делать не будешь. Ибо себя уважаешь. Ставишь ценник оверпрайс, и даже если согласятся - всё-равно делать не буду. Ибо здесь РЕШАЮ Я, А НЕ ПИДОРЫ.

Аналогия про молоко такая же тупая, как и ты сам. Когда я приду в магазин, и мне там озвучат ценник за молоко 1500р - они охуели. А вот когда я на дом к себе вызову фермера с бутылкой молока, да ещё млзг буду час ему выносить, выясняя, на каких альпийских лугах пасутся его коровы - ценник в 1,5 рубля будет может и высоким, но оправданным. Принеси свой щиток в специально оборудованное место, где на потоке занимаются их сборкой - стоимость его сборки будет копейки. Стоимость твоей сборки у себя дома в комфортных для тебя условиях тоже копейки. А вот вызвать спеца на дом, при этом не гарантируя ему оплату за потраченное время, ебать ему мозг - это не может стоить копейки. В данном случае условия определяют стоимость работ больше, чем стоит сама работа. Ты ни разу не работал, оказывая услуги людям - молчи в тряпочку. Но в твоих глазах чужое время и дискомфорт не стоят ничего. Ты с пафосом обесцениваешь как чужой труд, так и чужое время. Своё то не за копейки продаёшь, раз есть на что строиться. Лицемер конченый.

И ещё немного внутренней кухни. Когда я приезжаю на осмотр объекта - я в первую очередь оцениваю не объект, а клиента. Как себя ведёт, насколько сложно с ним общаться, насколько уважительно относится к моей профессии. Если решаю для себя, что клиент - пидор, присылаю ему завышенную смету, чтобы не работать с ним. В твоём случае скорее всего так и было, тебя просто на хуй посылали ценником.

"Цена за работу ОЧЕНЬ ЗАВЫШЕНА. Не вижу, абсолютно, никакого смысла лично для себя в найме за ТАКИЕ деньги. 45 тыщ за 20 часов неквалифицированного абсолютно, от слова совсем, работника? Или за 10-12 часов квалифицированного работника, без высшего образования, просто за опыт, и скорее всего, небольшой? Извиняйте, но этот труд того не стоит. Максимум, который бы я отдал за ТАКОЙ объем работы - это 20 тысяч рублей. Но и это платить, честно, жаба душит, потому сделал сам."

Такое только чмо конченое может написать. Пусть меня забанят, но знай, захочешь увидеть пидора -посмотрись в зеркало.

А я вот вчера картину по номерам закончил. Круче, чем у Айвазовского. Не понимаю, за что художники такие бабки за свою мазню хотят? Я бы согласился тыщ за 10 продать свой шедевр. А позавчера в футбол играл. Сегодня узнал, что за это миллионы платят во всяких там лигах. Совсем берега потеряли,. я вон за так играл...Никого не волнует, за сколько ты согласен. рынок сам порешает. А вот указывать свободным специалистам, за сколько они должны продавать свой труд - лицемерие и свинство. Я так считаю.

Тут один спец прихожку себе отделывал. Потратил три дня. Хвастался, как он много сэкономил на мастере. Я его спросил, а за сколько бы он эту работу сделал другим. Отвечает - тысяч за 6. Когда я уточнил - то-есть за 6 000 вы готовы работать 3 дня на дядю? Слился. Сделать себе и сделать дяде за дёшево - это совсем, совсем разные вещи.

Автор, постараюсь кратко и без оскорблений. Вот когда ты сам найдёшь себе с десяток клиентов и сделаешь им их хотелки по электрике, а также попробуешь прожить только на этот доход - тогда у тебя будет хоть какое-то моральное право обсуждать расценки электриков. Твои рассуждения - это рассуждения человека, который ходит в дорогую качалку и удивляется, за что платить грузчикам, ведь это грузчики должны платить за право разгрузить фуру. Или человека, покупающего дорогое вино и удивляющегося, за что платить дегустаторам, пьют суки на халяву. Не путай хобби/развлечение/разовую акцию и работу.

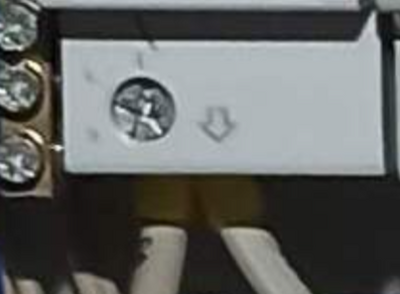

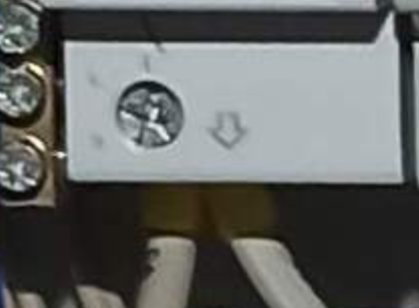

На автоматах АBB одним винтом затягиваются две клеммы сразу они расположены одна за другой. На переднюю допустим заводим два одножильных одинаковых провода, а на ту которая за ней многожильный в гильзе.

Не в тему. На ABB обычно как бы сказать по две независимых клемы. На разные вешаешь . Хотя я бы все моножилой сделал бы.

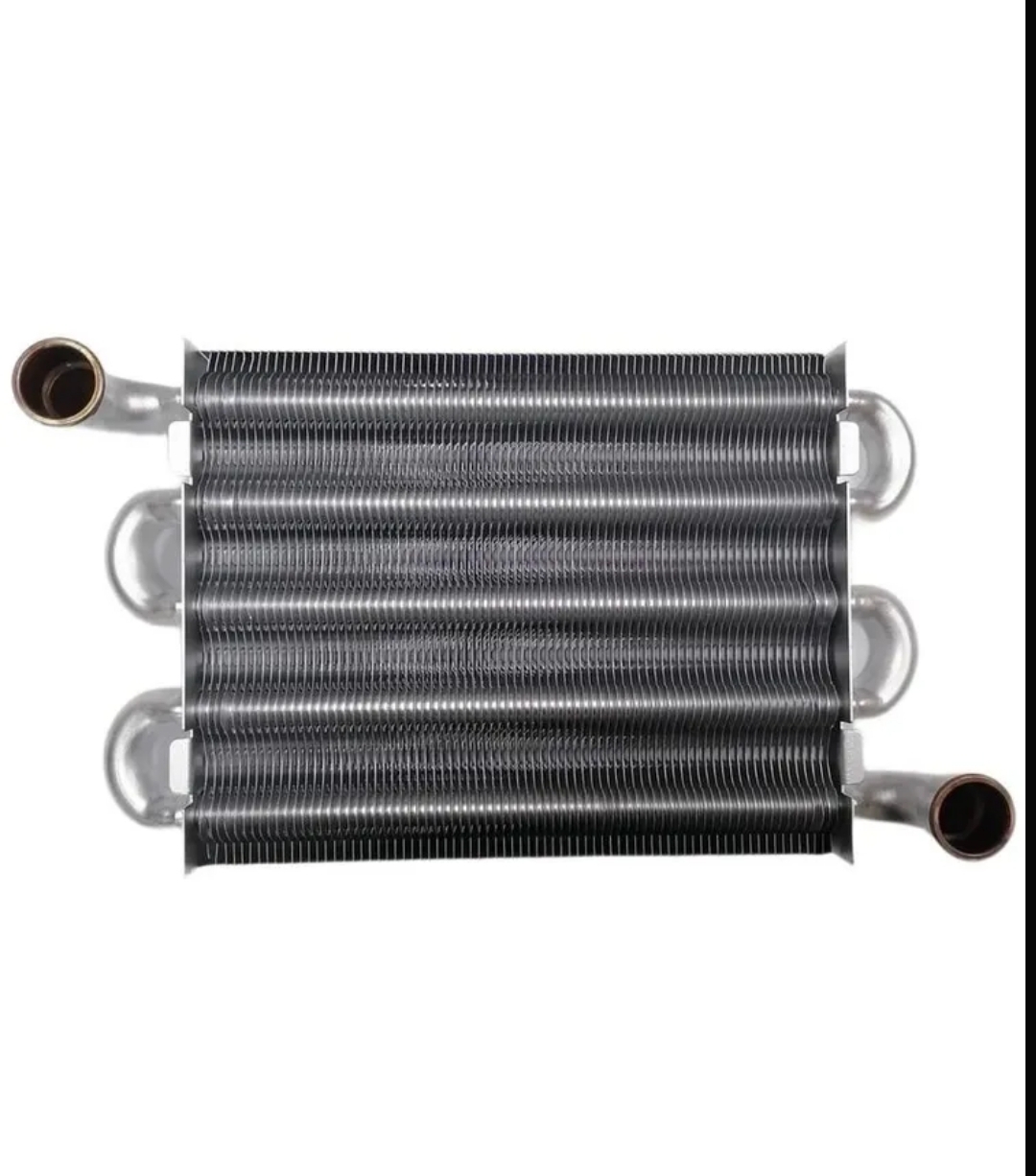

Если газовый котел настенный, то там как минимум есть циркуляционный насос на 220v, вот вам первая точка пробоя.

Честно говоря я не лезу в эти котлы, но там ещё куча датчиков отслеживающих температуру теплоносителя, его давления, плюс электроклапана какие-нибудь. И даже при учёте, что они там запитаны через низковольтную часть цепи, блок питания там стоит импульсный, а у них там есть такая штучка как конденсатор шумоподавления, и стоит он между высоковольтной частью и низковольтной. При его неисправности запросто может произойти пробой высокого напряжения, кстате он виновник, когда люди погибают в ванной от телефонной зарядки, хотя там 5-9 вольт.

Как-то так.

Цена завышена) Ну так работай сам за кусок хлеба)

Не кусается видать потому что ты его заземлил и теперь когда его трогаешь то нет разницы потенциала между тобой и котлом, но это не устраняет причину пробоя а лишь даёт отсрочку от полного пиздеца.

Случай из практики:

Смонтировал теплые полы электрические пленочные (инфракрасные), где-то через полгода звонит клиент:

к-вышибает УЗО приедь разберись, гарантию же на год давал.

Я- ок.

Приезжаю. УЗО рабочее, вышибает. Навсякий случай ставлю подменную УЗОшку, вышибает. Отключаю часть полов на теплой веранде.

Я- нужно вскрывать линолеум, смотреть плёнку, контакты.

К-нет, ты просто убери УЗО.

я- нет, УЗОшку уберать не буду, эту часть теплых полов включать не буду.

Ухожу.

Через полгода меня вызывает дознаватель (или как он там называется у пожарных), мол вы смонтировали теплые полы и проводку у К, случился пожар. Огонь начался с веранды с полов и распространился на дом. И фотки передо мной раскладывает, а там обгоревший шкаф и опана нет УЗОшки моей, и автомат стоит не мой а раза в три мощнее.

Я-что за хрень?

Выесняется, что после меня он вызвал рукожопа другого электрика и тот убирает УЗОшку, через пару месяцев начинает уже выбивать автомат и тот ставит автомат с запасом ну а потом автомат выдержал, а контакт и провод пошли в отказ и сказали: "да гори оно синим пламенем"

Причина была следующей: он держал собак, а когда приходили гости, то он сделал клетки на теплой веранде куда и запирал их, чтоб те гостей не кусали, а собаки не кошки, в лоток не ходят, а ссут и срут где приспичит. Клетки стояли в углу, моча начала попадать в углу под линолиум и разъела изоляцию контакта на теплом полу, а потом по той же моче или конденсату или ещё как-то начался небольшой пробой на землю (оклад выполнен толстостенной трубой большого диаметра), вот и стала срабатывать УЗО, ну а когда его убрали, то уже ни что не могло спасти хозяина от беды.

Вот как-то так.

Потому что это определяется регламентом. Нельзя так делать и точка. Если случится какая либо нештатная ситуация - будут проверять соответствие регламентам.

Жаба так душила что даже 10 это очень много?

Электрик хочет за 2 дня 45 тысяч??? Чет по моему херня какая то. Ай ти столько не получает

Так разница - 4 т.р и 20 часов мудо#@ца?
