Компьютеры нашей молодости. Intel Pentium 133MHz⁠⁠

Всем привет друзья.

Это будет очень длинная статья, запасайтесь чем-нибудь вкусным и мы начинаем.

Сразу хочется окунуться в свои воспоминания. Мой первый компьютер у меня появился в году так 1996-1997, не помню точно. Помню, только что это был 286 и на этом все. Из игр там был любимый F-19 (до сих пор руки помнят, как играть), Поле чудес с Якубовичем, Цветные линии, ShortLine, SupaPlex и Sea War. Что с ним стало потом, я уже не помню, на его замену пришел моноблок Compaq на 486 процессоре, там список игр был больше.

Наш гость сегодня на 70% собран из деталей 1996-1997 года. Судя по некоторым гарантийным пломбам, он до меня добрался почти в полном составе с момента сборки.

Данный компьютер относится к форм-фактору AT. Корпуса в то время отличались в основном только передней декоративной панелью, либо расположением на столе (стоя\лежа). Так же стандарт AT предусматривал разъем DIN-5 для клавиатуры и механическую кнопку включения\выключения компьютера. Именно поэтому мы видим знаменитую надпись «Теперь питания компьютера можно отключить»

Задняя панель богата на разъемы. На моей памяти я не помню такого оснащения у своего компьютера или компьютера знакомых. У нас тут имеется COM9, COM25, LPT, PS\2 для мышки. Остальные разъемы мы рассмотрим чуть позднее, когда заглянет внутрь.

А вот и внутренности. Выглядит классически для того времени. Единственное что выбивается из общей картины это USB контроллер и отсутствие Floppy дисковода.

Материнская плата форм-фактора Baby-AT. На плате установлен Socket 7, имеется 4 слота оперативной памяти типа SIMM на 72 контакта, 4 разъема PCI и 3 разъема ISA. Так же имеется 2 разъема IDE, FDD, 2 разъема COM, LPT, PS\2. Рядом с процессором находится слот для КЭШа второго уровня. Питание платы обеспечивают разъемы AT P8 & P9. Разъем DIN-5 предназначен для подключения клавиатуры.

Все 4 микросхемы VIA взаимосвязаны и описаны в общей документации как VIA Apollo Master.

Тут мы приостановим нон-стоп из фотографии. Дело в том, что для Intel Pentium требуется установка пары плашек памяти SIMM для работы в 64 битном режиме. Однако в нашем случае стоит чипсет VIA Apollo Master, который позволяет работать нечетному количеству планок. Если обратится к официальной документации, то там в описании к контроллеру памяти есть пункт, где указано возможность работы в 64 и 32 битном режиме памяти.

Процессор Intel® Pentium® 133MHz. По гарантийной наклейке можно судить о ноябре 1996 года.

Когда я фотографировал процессор, я заметил под углом двойную маркировку. Старая маркировка соответствует процессору Intel Pentium 120MHz. На "пузе" процессора следов двойной маркировки не обнаружено.

Планки оперативной памяти SIMM. 3 планки по 8 Мегабайт.

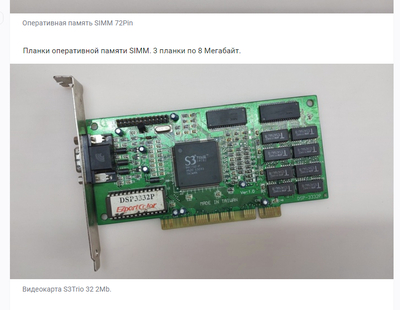

О данной видеокарте мы писали статью. Если вы хотите знать о ней побольше переходите по этой ссылке.

Хотел бы сделать небольшое отступление, связанное с сетевыми картами. В наше время это уже давно не важно, но раньше… Сетевые карты (как и модемы) делятся на два типа: Аппаратные и программные. Программные сетевые карты (по факту они называются сетевым адаптером) загружают процессор при обработке каких либо данных. Если для Core 2 Duo или AMD Athlon эта нагрузка не существенна, то для Pentium 3 скорость скачивания в 7 мегабит может полностью загрузить процессор. В аппаратных сетевых картах обработка данных происходит без участия процессора, поэтому при ее использовании на компьютер не накладывается дополнительная нагрузка. Именно сетевая карта 3Com 905B которая используется в этом компьютере аппаратная, следовательно, она не нагружает процессор при работе с сетью.

Звуковая карта ESS ES1868F имеет 16 битный разъем ISA. Данная звуковая карта могла идти с распаянным контроллером IDE, но не в нашем случае. На звуковой карте предустановлен усилитель TEA2025B.

Кстати данные звуковые карты с трудом, но можно запустить на Windows XP.

На наклейке накопителя можно увидеть дату май 1997 года. А что за дата указана маркером мне неизвестно. По данному диску я написал отдельную статью.

При подключении материнской платы к блоку питания разъемы можно легко перепутать и подключить неправильно. Я за всю свою практику запомнил одно, подключать эти разъемы черными проводами друг к другу.

Как вы можете заметить, версия BIOS не соответствует той, что была указана на наклейке микросхемы BIOS. Все верно, BIOS на этой плате я обновлял, причем прошивал через программатор.

Начальный экран выглядит достаточно привычно для многих из вас. Пока не появились полноценные логотипы и загрузочные картинки (AsRock N68 передает привет), Award BIOS выглядел так много лет. Как вы можете заметить вместо 4 строчек опрашиваемых устройств, показывается всего две, другие каналы были отключены для более быстрой загрузки, но все равно компьютер загружает чуть больше 3 минут.

Сам BIOS выглядит классическим, два столбца с перечислением пунктов меню. До Pentium 4 Award BIOS имел несколько цветовых гамм которые переключаются комбинацией Shift+F2

Я записал ролик по запуску данного компьютера. На видео можно услышать с каким звуком работает жесткий диск, а так же услышать звук загрузки операционной системы.

Логотип загрузки Windows 98 по моему мнению самый красивый из всех.

Если честно, данной конфигурации мало для Windows 98. С момента нажатия на кнопку до полной прогрузки системы проходит чуть более трех минут. Хотя при этом мы даже вполне сносно можем посещать сайт OLD-DOS.ru с IE.

Компьютер я этот покупал для записей ретро игр для YouTube, но что-то пошло не так, канал не взлетел, и компьютер остался неудел. Когда я проводил предпродажную подготовку, были мысли установить Windows 95, но я понял, что это бы заняло еще около суток.

Я решил его полностью отснять для вас, поделиться какой либо информацией, которую вы не знали ну или просто вспомнить прошлое.

А на этой ноте я, пожалуй, закончу. Спасибо за внимание, особенно если осилили и дочитали до конца, хотя текста тут было не так много.

Обязательно будут еще статьи про компьютеры в сборе, но будет их не так много.

До новых встреч.
