Как в один автомат запитать 3 провода?⁠⁠

Зачем столько диффов?

Это нейтраль, по сечению равная только одной фазе. Поскольку там три фазы, то данный проводник должен по-хорошему иметь сечение х3, чего не видно. Поэтому возник такой вопрос.

У автомата механический ресурс несколько тысяч циклов

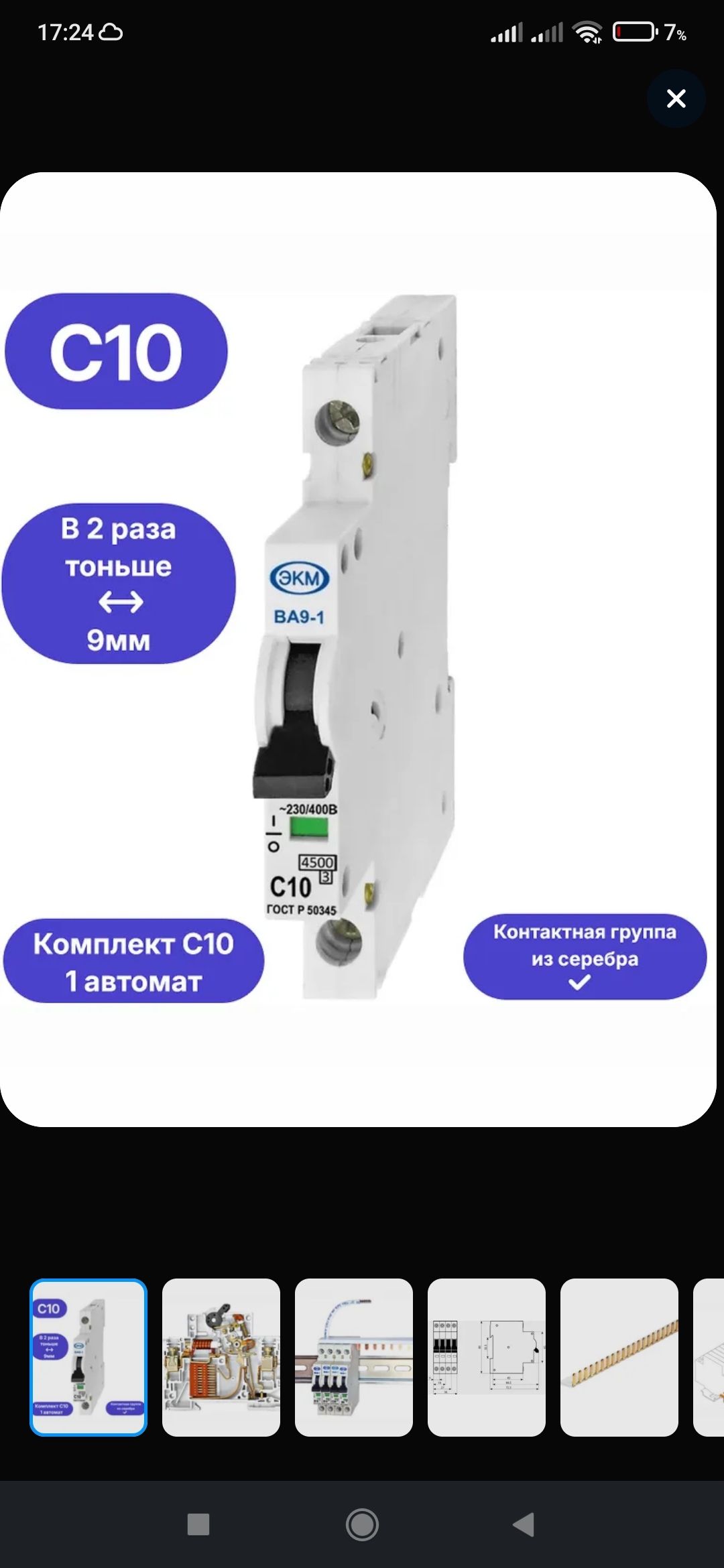

Брать автоматы и дифы узкие религия не позволяет?

В чём проблема нарастить провод? Пропаянная скрутка начнёт деградировать лет через 50.

А, пардон. Тогда да. Не прав, был невнимателен. Но для трёх фаз уж больно мало групп и маленький шкаф.

Ссылку тяжело, напишу текстом, проверил инструкции. Dekraft и Chint говорят, что могут использоваться для нечастых включений и отключений номинальных токов. При этом Dekraft всячески хвалит свои ВН. Для IEK Armat и Systeme 9 просто указано, что способен включать, проводить и отключать токи при нормальных условиях эл цепи.

В моём понимании - нечастые - это несколько раз в день.

Не десятков раз!

У EKF Proxima чётко указано, что они применяются для оперативных включений и отключений в эл сетях переменного тока, а также защиты.

Да без проблем. Я всем говорю то же самое. Но если выключение исключительно только в моменты обслуживания предусматривается, а места в щите нифига нет, то это вполне себе вариант. Но вообще, на крайний случай обычно таким рубильником выступает вводное УЗО

А опыта реального использования на нескольких объектах нет, случаем? Каждый почему-то думает что его не коснется и он умнее производителя. А потом УЗО почему-то даже по тестовой кнопке не работает

Докинь по поводу где один в автомате

Ншмл - Тоже пойдет., даже лучше.

через ншви он 3 провода сунул.

А чего тебе не так с ншви?

Несколько многожильных проводов можно обжать в одну гильзу НШВИ.

я хз что плохого в отключении нагрузки автоматом. у меня штатно на китайском промобордовании подогревы включаются и выключатся несколько раз в день автоматами и дифавтоматами. ежедневно уже более 8 лет. лет 6 назад после того, как китайский автомат перестал работать поменял все 20 на абб и с тех пор 0 проблем

1) он же самый правильный - коробка за пределами щита.
2) вариант не очень, все под один автомат:
А) если КГ, то в НШВИ,
Б) если ВВГ, то под НМЛ для автоматов.

У тебя в верхнем правом углу трехполюсный рубильник и автомат десятка не подключенные. Вот туда и ставь!

Переучите их пользоваться автоматом.

Вводной на 25А, после счётчика зачем-то рубильник на 32.. Смело от него избавляться и вот сразу 3 места под автоматы.

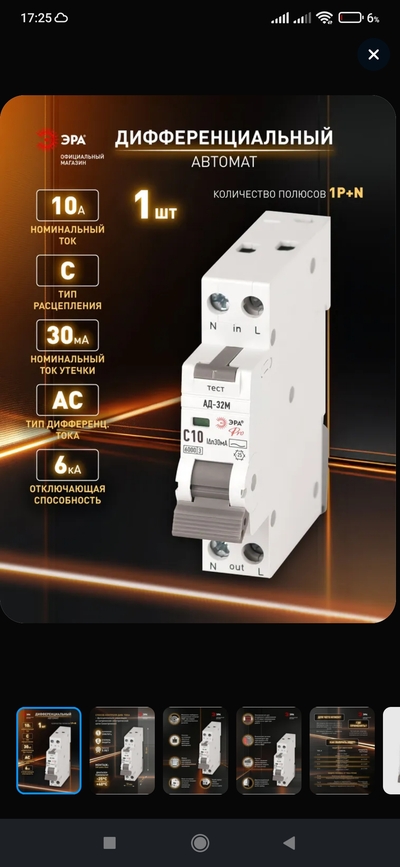

Либо - в природе давно существуют дифы/узо одномодульного исполнения. Или, наоборот, узохи трёхфазные-четырёхполюсные тоже имеются.

16А? Ну и чем вам вариант с распредкоробкой не нравится?

Ну если нагрузка никакая, то тем более один провод 2,5 кв. мм из автомата до распредкоробки, которую повесить поближе к потребителям, а с неё уже развести к потребителям. Еще и на проводах сэкономите.

Наверху место есть - поставь там изолированную клеммную колодку и запитай её от этого автомата.

Нагрузка какая будет? Какая мощность у потребителей?

Если один убрать, наверняка это возможно, судя по току срабатывания всех трёх, то как раз два модуля дополнительных появятся.

А что возле автоматов 1, 3 и 5 занимает аж два места с током срабатывания в 30мА?

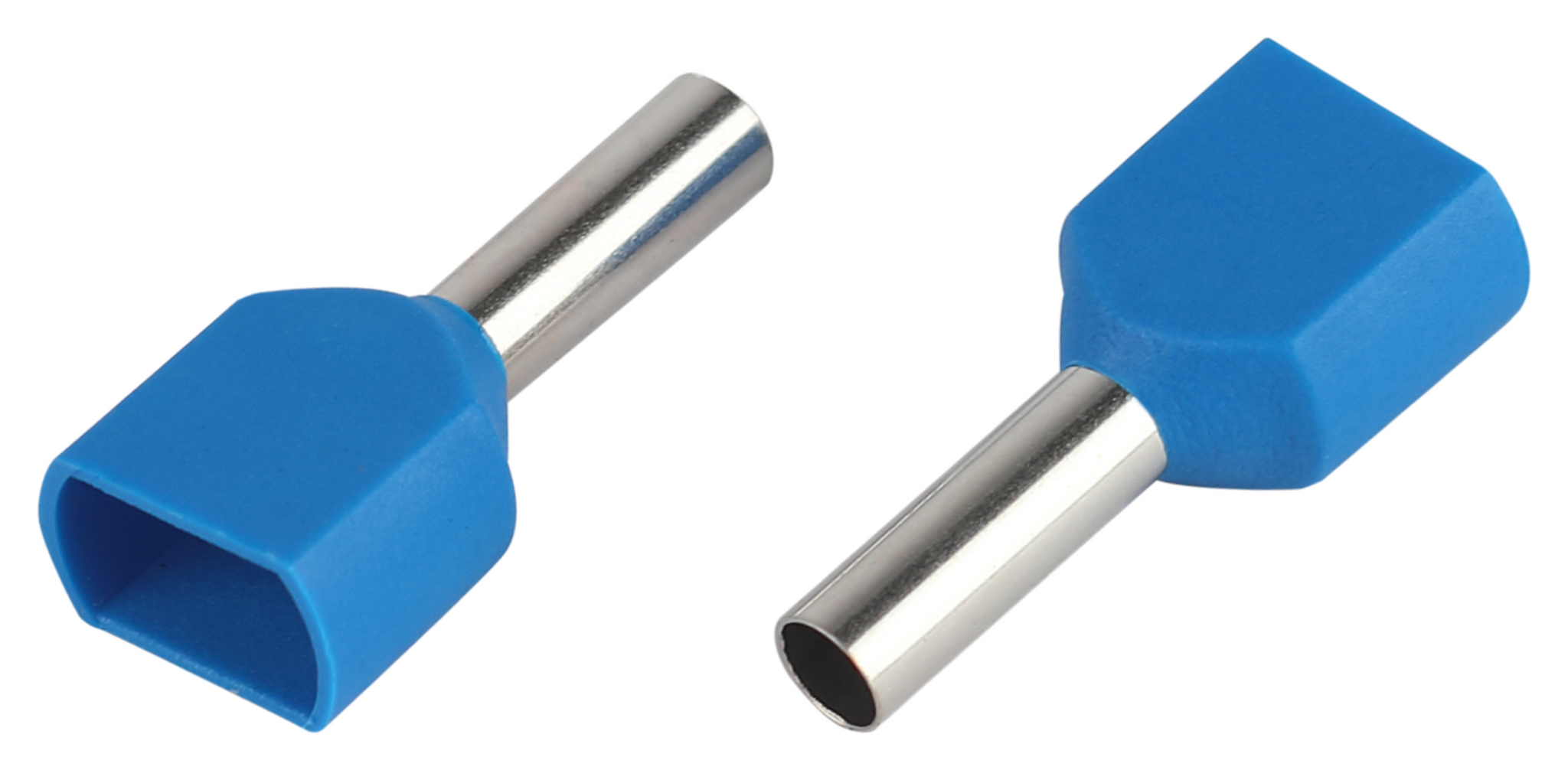

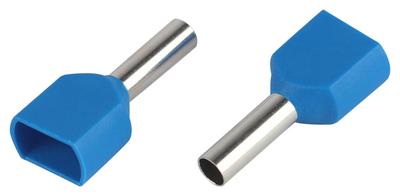

Как вариант - берёшь 2 наконечника двойных. Во второй просто вставляешь короткую четвёртую жилу. 2 двойных легко можно зажать в одном автомате.

Ну если нагрузка никакая, то тем более один провод 2,5 кв. мм из автомата до распредкоробки, которую повесить поближе к потребителям, а с неё уже развести к потребителям. Еще и на проводах сэкономите.

Тоже на него смотрю. Похоже просто рубильник, и не расключенный ещё.

Места нет

Распредкоробку сделай за пределами щитка.

в один автомат запитать 3 потребителя

А вообще если у вас возникает такой вопрос и вы не можете придумать как это сделать - наймите электрика.
