Custom IEM DIY или решелл Westone 1
Когда отжили мои арматурные Westone 1 (неоднократные разрывы провода, оторванный-приклеенный звуковод), я стал искать для них какой-нибудь готовый корпус и наткнулся на довольно многочисленные видео о создании кастомных мониторных наушников в домашних условиях. Учитывая сколько стоят подобные на заказ (а никак иначе они и не получаются), загорелся идеей.
Недолго думая, заказал коннекторы MMCX, провод, силиконовые трубки, акриловую светоотверждаемую смолу, листок текстолита и что-то ещё по мелочи. Материал для создания слепков ушного канала, который я заказывал раза 3 на али, так и не дошёл, заказывать более дорогой я не стал, а вполне успешно обошёлся стоматологическим альгинатом. Размешал его пожиже, чем указано в инструкции, иначе тяжело залить его в ухо, точнее затолкать.
Получил оттиск, отрезал лишние части, шлифанул, макнул его в парафин (расплавил свечку на водяной бане), дабы текстура стала более гладкая. Далее развёл агар-агар и желатин (тестировал, что лучше), поместил оттиск в пластиковый стакан и залил желирующим раствором.
Что сказать, в итоге из желатина получилась намного более гладкая оболочка, а агар потрескался сразу же при вытаскивании оттиска (хотя конечно надо экспериментировать с концентрацией). В эту, как её называют, негативную форму залил смолу, накрыл светонепроницаемой крышечкой (на фото отсутствует) и начал запекать под УФ лампой для гель-лака.

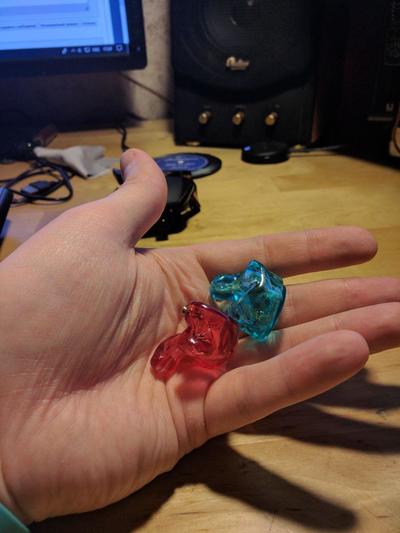

Знал же, что спекается моментом, но всё равно превратил первую заготовку целиком в камень... Вторая попытка удачнее - всего 10 секунд под УФ хватило чтобы создать где-то 0.4-0.6 мм оболочку. Лишняя (незастывшая) смола сливается обратно, а в негативной форме остаётся только запечённая оболочка (её называют shell, а процесс установки драйверов (динамиков) в новую оболочку - reshell). Ещё пару попыток и я получил годные шеллы с толщиной стенки 1-1.5 мм.
Вид у них не лучший, но в тот момент интересовал только функционал. С помощью маникюрного дремеля долго сидел и ровнял эти раковинки, просверливал (точнее пробуривал) звуковод и место под коннектор, выводил в плоскость на наждачке лицевую панель - наружнюю сторону. За это время белая акриловая пыль забилась во все поры и так не получилось от неё полностью избавиться.
Испортив 2 из 4х коннекторов, припаял к ним проводки, нарастил смолой посадочное место для него. Пропустил силиконову трубочку через звуковод, насадил её на драйвер, финально спаял, смолой припёк динамик к раковине.

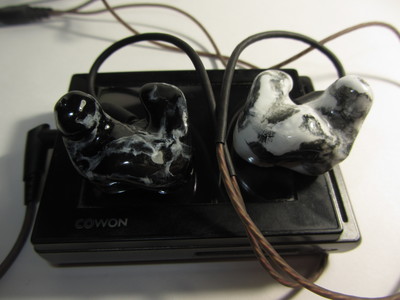

Из текстолита выжег гвоздём лицевую панель, посадил её на суперклей к шеллу, убрал излишки и считай готово.
Но звук оказался слабым - посадка почему-то была слишком свободная, шумоизоляция почти отсутствовала. Но чем хороша акриловая УФ смола - всегда можешь нарастить недостающее или сошлифовать лишнее. Сделав за несколько заходов толще часть, входящую в ухо, я услышал родной вестоновский звук, который радовал меня лет 5. Теперь в планах сделать трёхдрайверные. Разумеется, всё не так просто как может показаться. Пока не вникал в кроссоверы и демпферы, на англоязычном форуме исписано 800 страниц на данную тему, но сперва надо подтянуть схемотехнику.
