Всем привет. После сильного удара отлетел элемент блока питания .. Не спрашивайте как это произошло...)
Очень похож на синфазный дроссель, но почему он установлен после диодного моста?

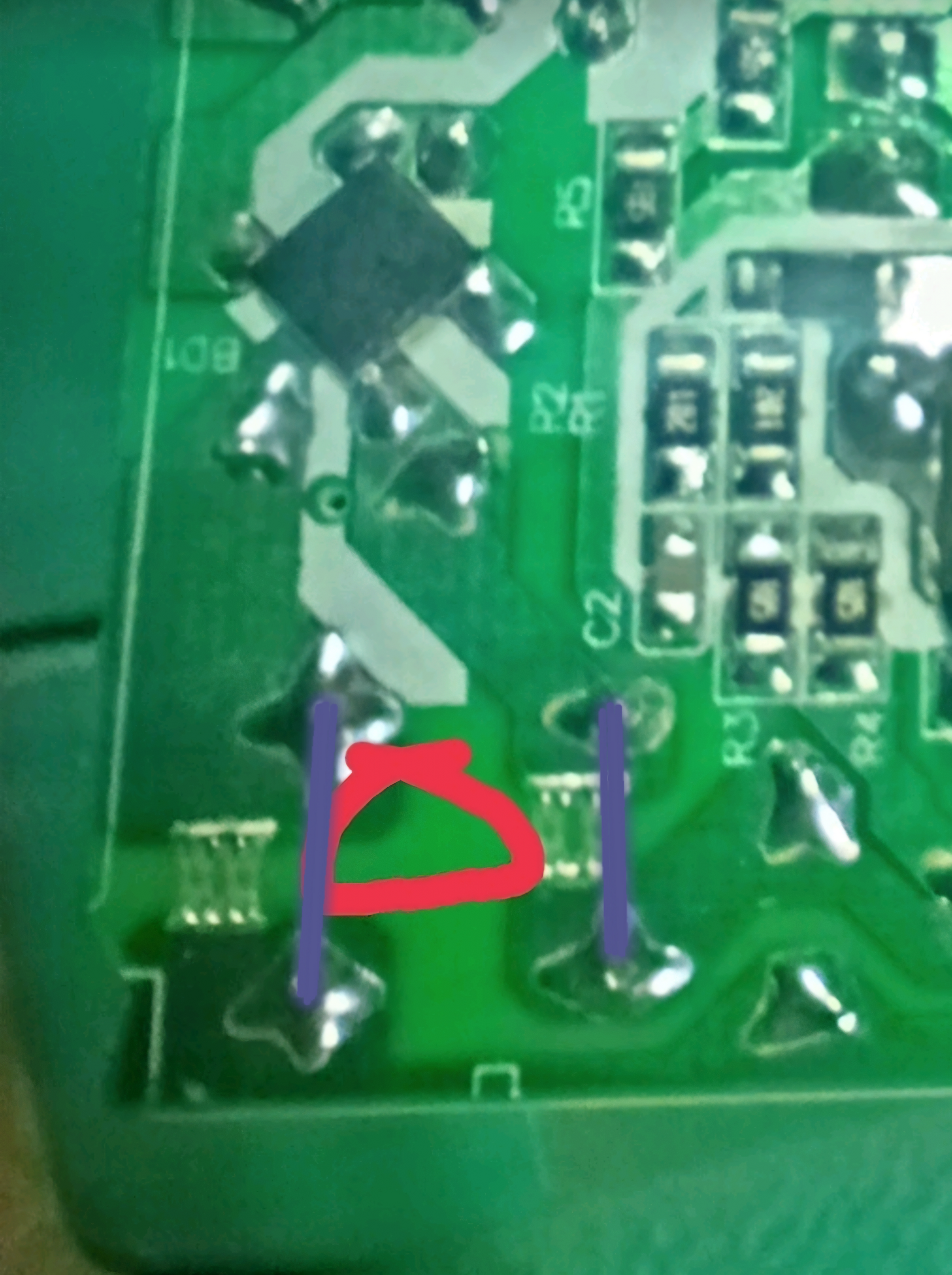

Феррит не разрушен, но вот проволка оборвана под корешок.. Их видно, попробую запаять. Но если не выйдет, можно обойти этот элемент, и перемычки поставить?
UPD. Получилось припаять дроссель на место. Алиса заработала)

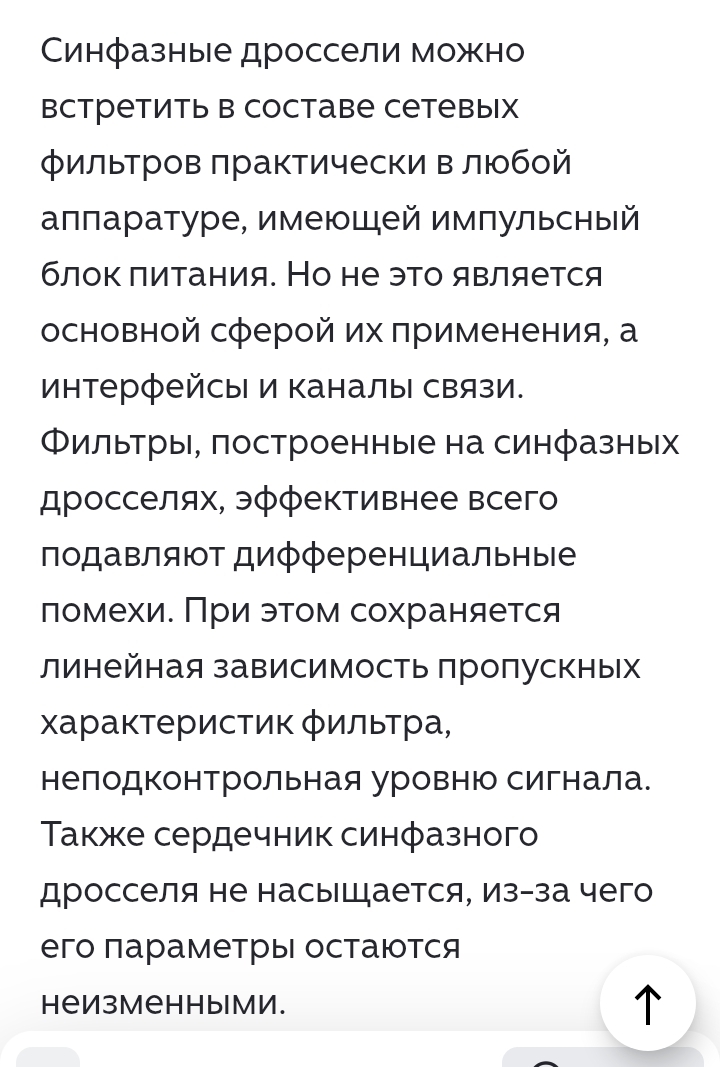

Синфазный..дроссель..
Как дроссель может быть синфазным, это реактивный элемент.

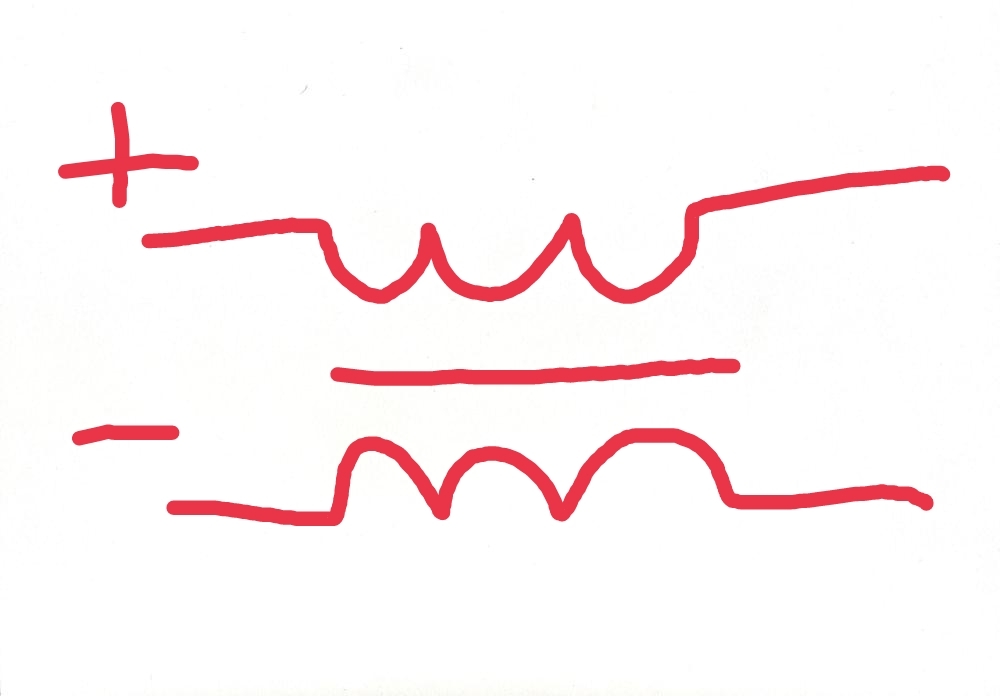

Там очевидно, два входа, два выхода, по обломкам видно как стояло. Звоните, если обмотка стояла в цепи последовательно - дроссель, можно попробовать эксперимент с перемычками, если обмотка нагрузкой - трансформатор.
Так я про это и писал: "в данном случае у него назначение не допустить выход ВЧ-помех от ШИМа (порядка 300 кГц) в питающую сеть для обеспечения ЭМС". Собственно соблюдение требований электромагнитной совместимости и требуется для стандартизации, в том числе и в РФ.
Обычно да, но там они идут в составе полноценного сетевого фильтра, в данном случае у него назначение не допустить выход ВЧ-помех от ШИМа (порядка 300 кГц) в питающую сеть для обеспечения ЭМС. Обратите внимание, X-Y конденсаторов, земли нет, учитывая невысокую мощность БП повлиять на ПКЭ сети он кардинально не может, поэтому схему упростили. После моста стоит, полагаю просто из-за схемотехники, было так проще заполнить элементами горячую часть БП и разместить в небольшом по габаритам корпусе
И да, если оч хочется дроссель - смотай по витку и паяй нормально образовавшиеся выводы. Сильно это функцию дросселя не ухудшит.
Фото недостаточно четкое чтобы это утверждать. Предположу, что этл расположение на плате после, а в схеме - до
Как ранее уже писал, мощность относительна небольшая, и помехами можно пренебречь, вообще ни на что не повлияют (даже если будут). Дешёвая, светодиодная лампа "свистит" в сеть ещё сильнее. Ради интереса, можете разобрать дешманский, импульсный БП и увидите, что там вообще никаких фильтрующих элементов нет, а их работает в сети великое множество. Да, ГОСТ нормирует до 40 гармоники, на практике обычно до 25 критичны, но зачем вам эти дебри?
Это помехоподавляющий дроссель. Можешь перемычками заменить вот-прям-щас. Только ноль с фазой не перемкни. А так этих дросселей в любом бп есть
