Самодельный Электро-SUPboard - 11 (рисование, фрезерование, закладные)
Провалы: фрезерование плавника + смола "закипела" на закладных.
В коробчатый стрингер не бей гвозди в области фрезерования, например там где вставляется закладная крепления плавника.
Сделай толщину шаблона для фрезерования той же, что и высота фрезы. Чтобы иметь возможность входить фрезой постепенно. Смотри эскиз ниже.

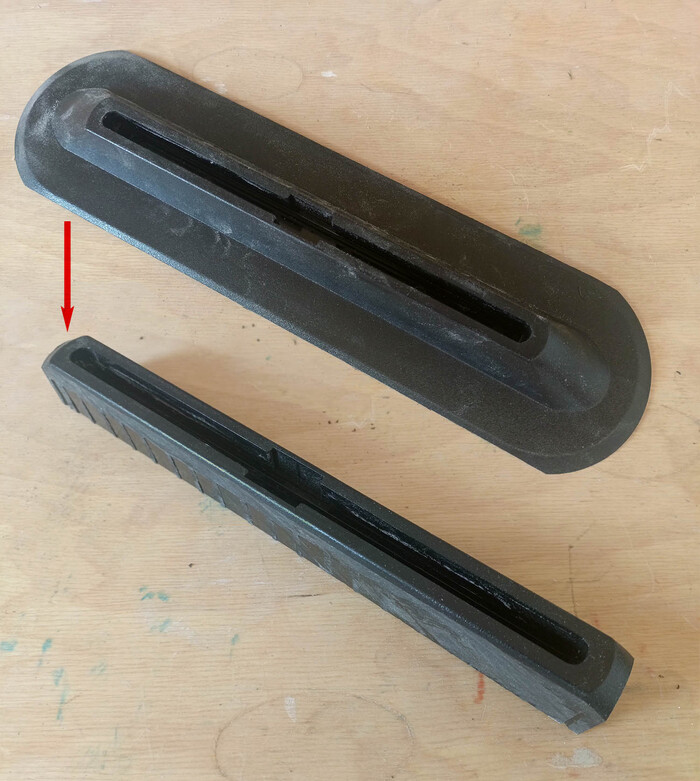

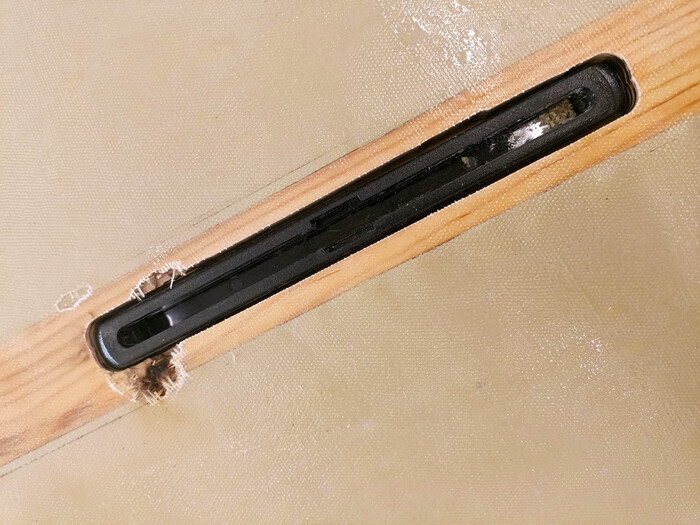

Сейчас я нашел все закладные на Aliexpress, но не зимой. Поэтому закладная плавника US-Box была накладной, для надувного САПа. Я его и планировал оставить накладным. Какая глупость, его же можно превратить во врезной. Отсёк лишнее. Для следующей длоски куплю настоящий или напечатаю (красный).

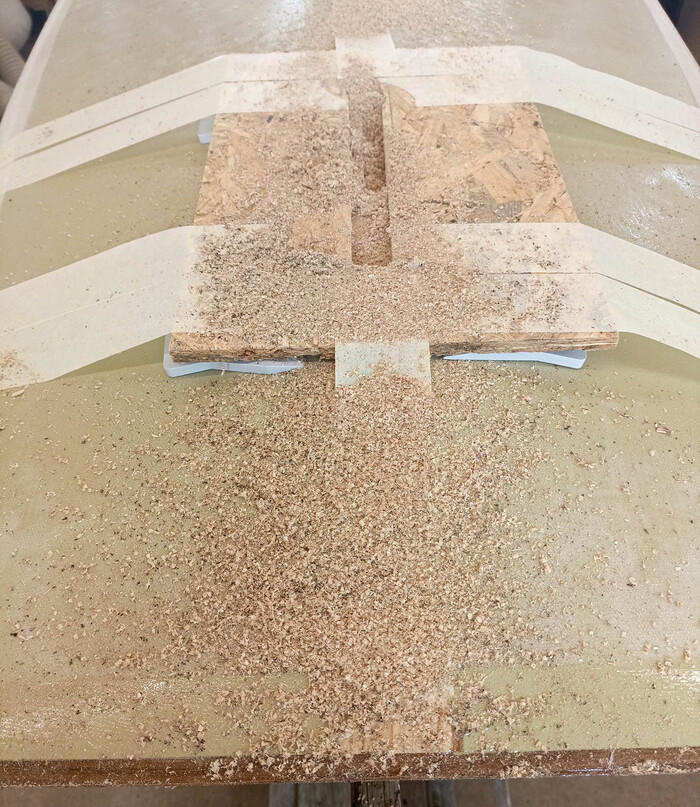

Фреза куплена короткая, 20 мм, с верхним подшипником. Блин, но сам шаблон 9 мм толщины и фрезу пришлось загонять сразу на 20 мм. А она, обгонная а не погружная. Надо было засверлиться обычным перьевым сверлом, не догадался. Допер сперва сделать пробное фрезерование на сорной доске. Сразу фреза взбрыкнула и повредила шаблон. Ведь фрезеровать надо по часовой стрелке. С осторожностью и трудом погрузил фрезу в стрингер, фрезерую потихоньку.
Искорки из-под фрезы летят... Это гвоздик, которым при склейке прихватывал фанерную боковину к каркасу стрингера! Один гвоздик... два гвоздика... Дымок... Вспомнил про огнетушитель, на всякий случай. Стружка тлела очень бодро. Бедная фреза, стыдно.

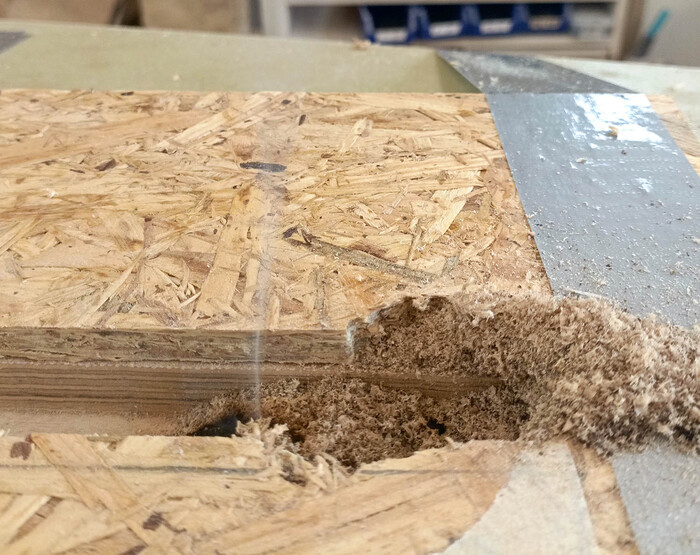

Ну, еще немного осталось... ХРЯСТЬ ТРАХ БАБАХ! БЛ..! Понурый беру смартфон зафиксировать провал. Потом анализировал, что произошло и почему расчитывал, что всё будет просто. На учебных видео фрезеруют тонкий стрингер, 6 мм, остальное - пенопласт. У меня же пенопласта вовсе нет. Шаблон был тонкий, глубина фрезерования была слишком большой для крепления скотчем. Я это почувствовал и добавил монтажный скотч в помощь бумажному, но гвоздь (третий) я не учел. На нем сыграла фреза, сместился шаблон, и всё пошло в разнос.

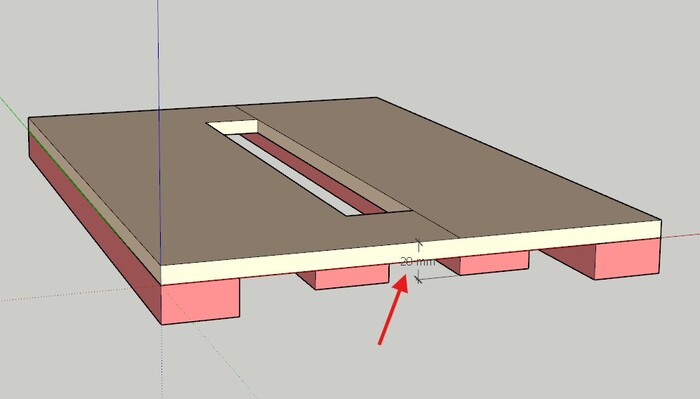

Ниже эскиз следующего шаблона, который будет толще, и можно погружать фрезу по 5 мм. И никаких гвоздей в этой зоне стрингера.
Выфрезеровал (неглубоко) окружность, которая перекрыла дефект. Вложил стеклоткань для укрепления гнезда и залил черной эпоксидкой. В мастерскую вошла девушка, ахнула от красоты китайского электроплавника.

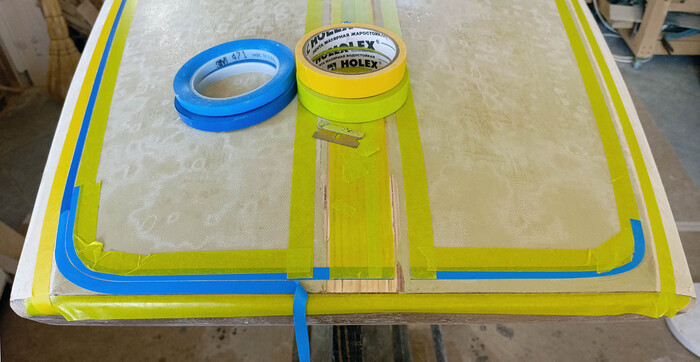

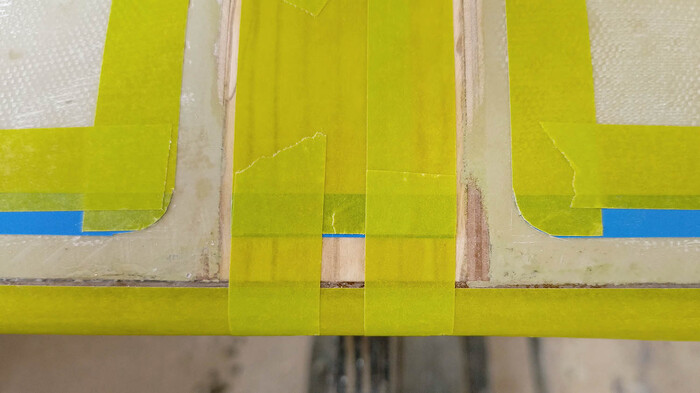

Полосочки делаю впервые. Купил контурный скотч 3М, 9мм. Дорогое удовольствие. Сравнил в работе с 9 мм изолентой, которую тоже выдают за контурный скотч. Изолента не способна изгибаться с малым радиусом, не хватает эластичности но как дешевый шаблон для прямолинейных участков - пойдет. Малярный белый скотч заменил на "автомобильные". С трудом нашел товар "лезвие скребка". Всем этим работаю впервые.

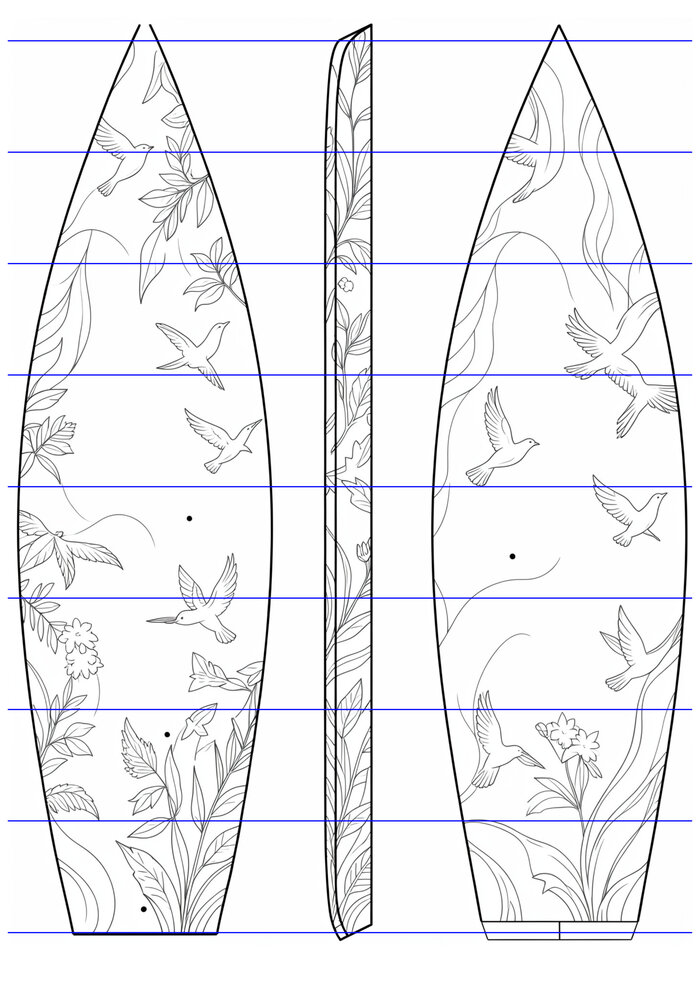

Полосочки красил акрилом, в три слоя, для перекрытия. Дальше надо что-то рисовать. Основная идея доски - прекратить ее в холст, рисовать всякую простую чушню, хоть котиков. Но чтобы рисунок позитив давал. Подобрал несколько десятков на Пинтересте: всё вкусное, но надо что-то проще на этот раз, потому что терпения ждать уже нет. Смотрели с подругой варианты, и она зацепилась за мой эксперимент с нейросетью. Я тогда проверял, может ли нейросеть вписать генерацию в контуры САПа, которые я ей скормил (процесс img2img). Раз "художница" загорелась этой идеей, то пусть её и делает. Разделил эскиз на 8 частей по ее просьбе, чтобы было проще составить композицию.

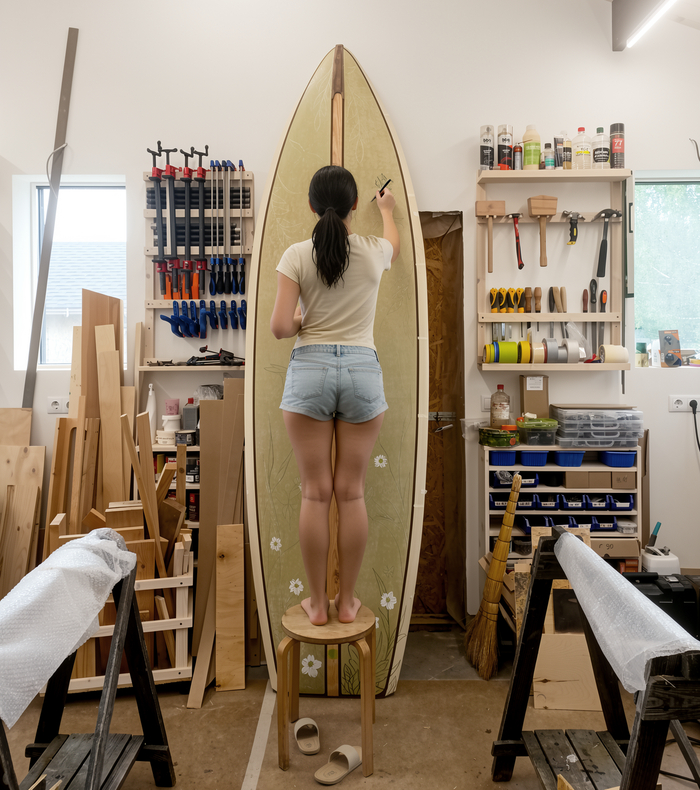

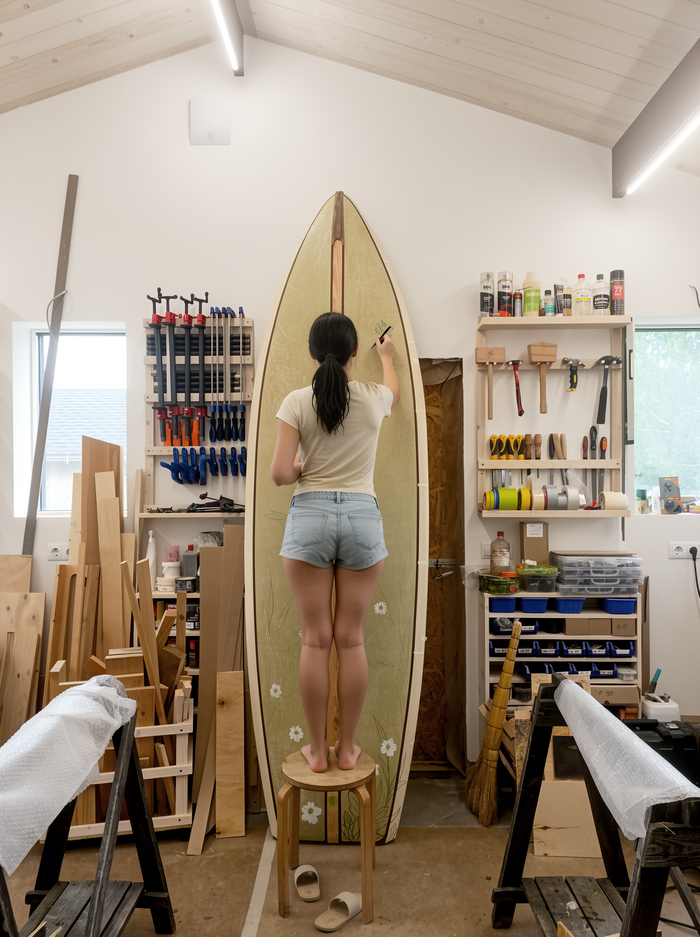

Сказал что копировать не обязательно, используй только для вдохновения. Натаскал с Пинтереста еще референсов: птичек, растений и бабочек. Карандаш с шлифованной эпоксидки плохо стирается резинкой, а про "клячку" художников я узнал только сейчас. Закупили акриловые краски, меловые карандаши, маркеры и "клячку". Рисовала 5 дней. Иногда ставили САП вертикально, чтобы оценивать общую композицию рисунка. Можно улучшать рисунок и дальше, но надо когда-то остановиться. "Художница" попросила сделать для нее третий САП (вторым будет "Черная Акула") который она будет расписывать для своего удовольствия. Черт, приятная просьба,
Этот САП я назвал "Винтаж", из-за цветовой гаммы корпуса. Собственно и рисунок и ожидаемые скоростные характеристики названию не противоречят.
"Крепление лиша" приехали из Китая и я избавился от необходимости колхозить их из канализационных заглушек. Тормознул немного: разметку делал прямо по ламинации, а можно сперва приклеить скотч и затем размечать и сверлить уже по скотчу. А так придется наклеивать скотч после и вырезать в нем отверстия. Многие мастера это место проходят как я -- неоптимально.

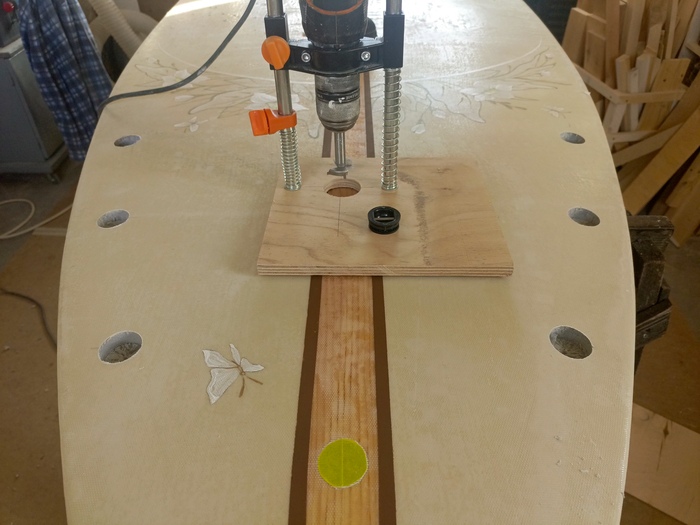

У приспособы для сверления заменил площадку, та ну совсем никакая была. После моего апгрейда стало чуть лучше, но самое удобное у присопособы -- ограничитель глубины сверления. На одном отверстии площадка поезхала вбок, после того как сверло прошло стеклоткань, и получилось небольшое боковое, подкожное фрезерование экструзии. Надо приклеить типа резины на подошву, чтобы не каталась на следующих САПах. А лучше довести площадку до ума - избавиться от заедания. Пока не знаю как. Смазку на направляющие наносил.

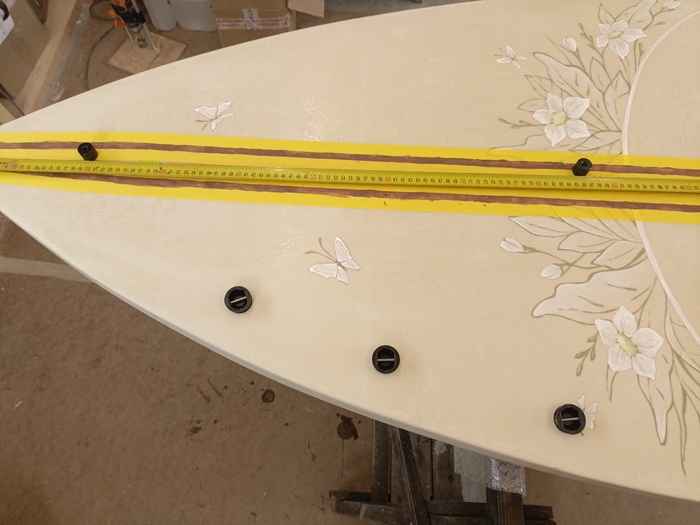

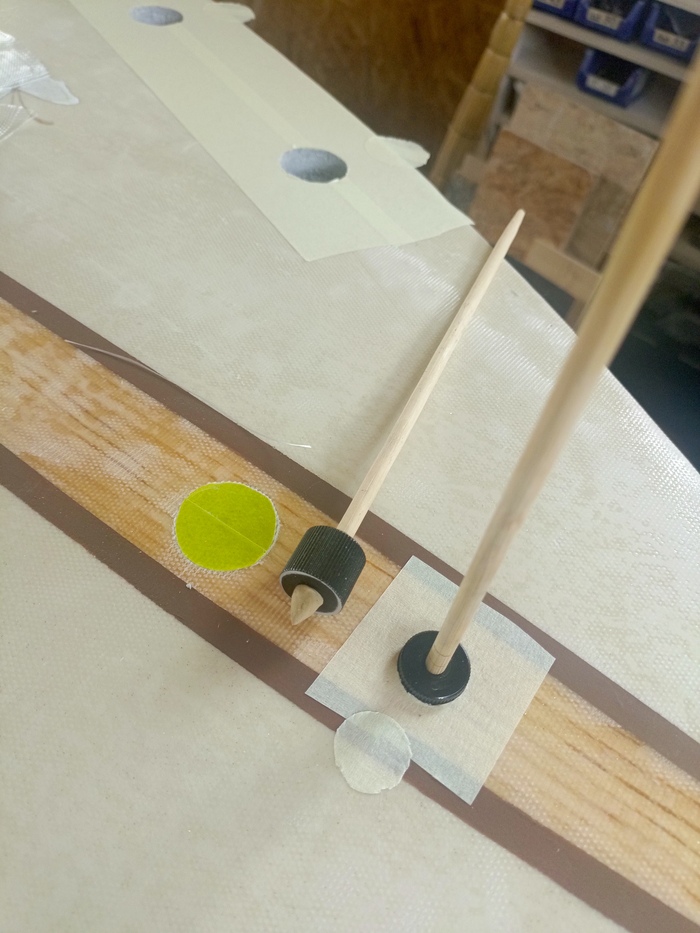

Бочонки крепления камеры: снизу отверстие заделывал пластилином, чтобы и смола не затекла и вдавить на нужную глубину. Вкрутил палочки для суши, для удобства монтажа и контроля вертикали. Одна палочка при вывертывании отломалась (странно) ну ничего, высверлил отверстие в древесине и затем все бочонки пройду метчиком для очистки.

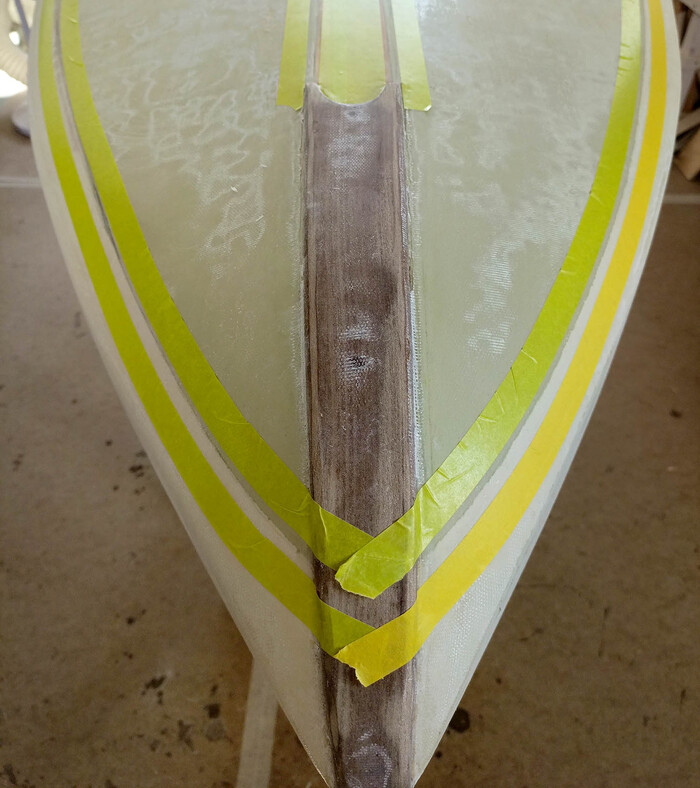

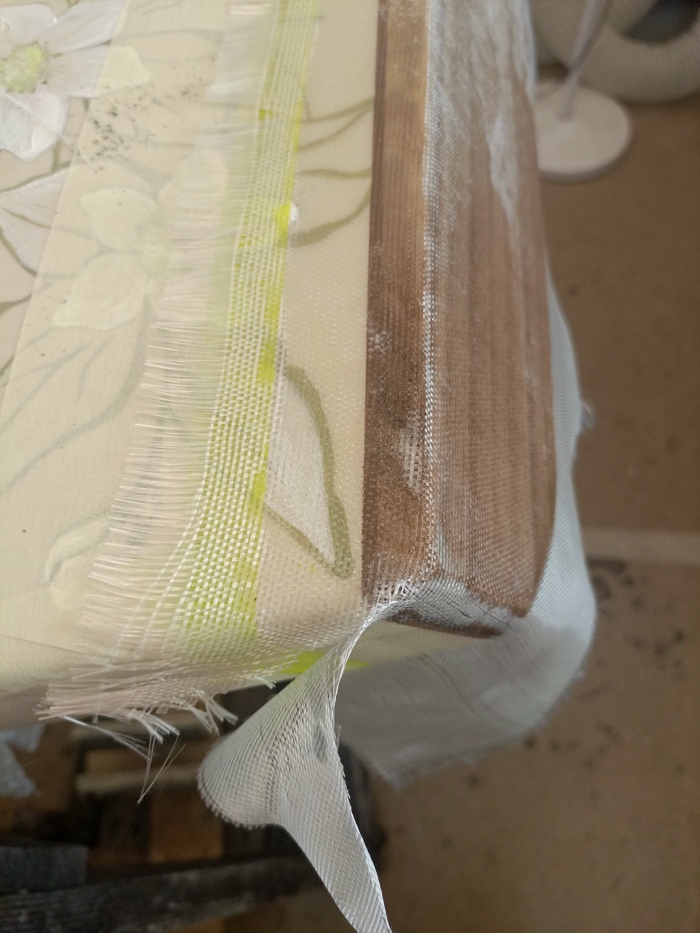

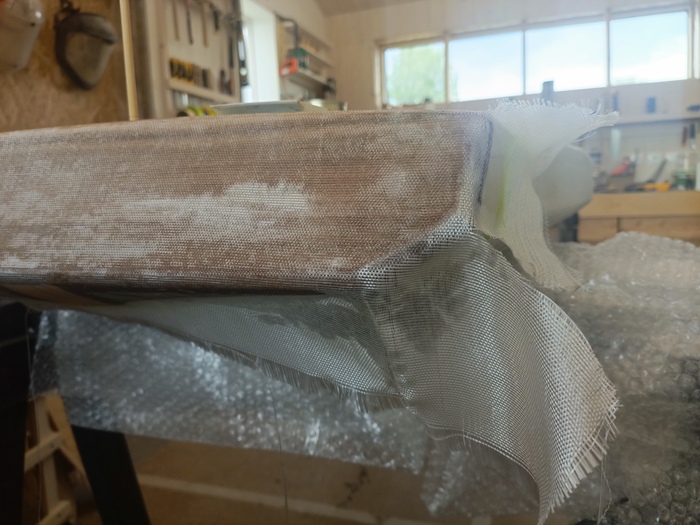

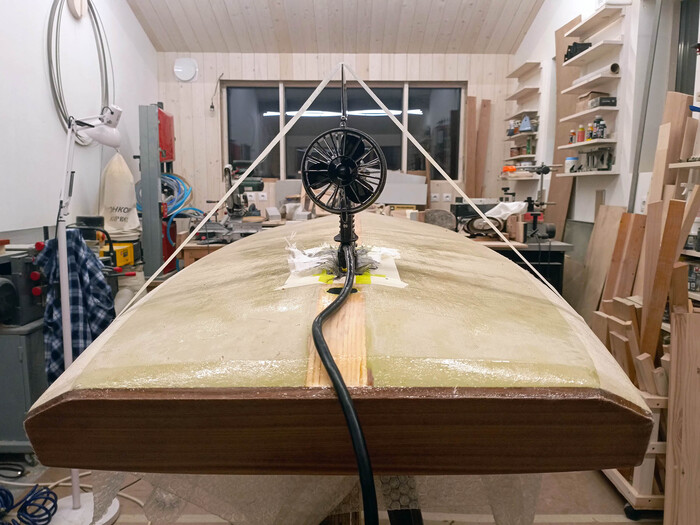

Закладные готовы, и чтобы не мешать эпоксидку 2 раза, я решил заодно отдельно пройти сложные места, за которые я был неуверен. Это носовой шиевень и транец. Писал, что у меня не получилось там сделать обход стеклотканью и она пузырилась на сгибах. После того как я закруглил их -- ткань прекрасно легла на все грани. Разрезы ткани для транца сверху и снизу.

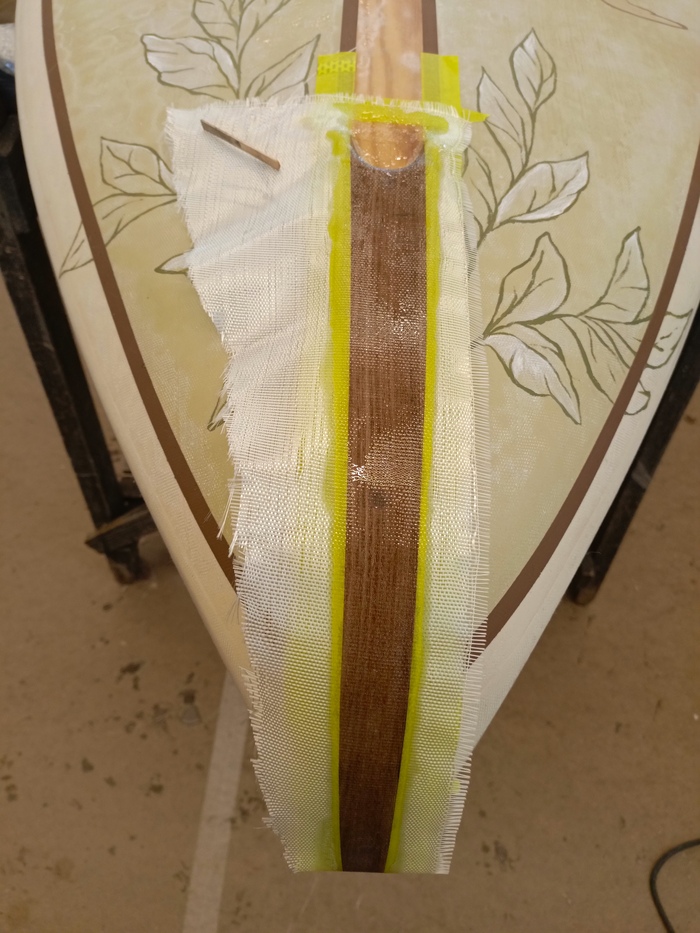

Штевень обошел таким образом. На следующем САПе буду крепить и ламинировать накладной штевень после ламинации корпуса -- очень много он создает суеты для стеклоткани.
На следующий день осталась залить эпоксидку в посадочные отверстия и установить все закладные. Плевая работа, думал я, до тех пор, пока не почувствал лицом тепло из емкости со смолой. Проверил рукой, черт, она очень даже "теплая". Как ведет себя разогретая смола и сколько живет я не знал. Полагал что мои 300 грамм не тот объем, о котором надо волноваться. Быстренько налил в оставшиеся 6 отверстий... Пару последних закладных едва удалось вдавить в смолу. Уф...
