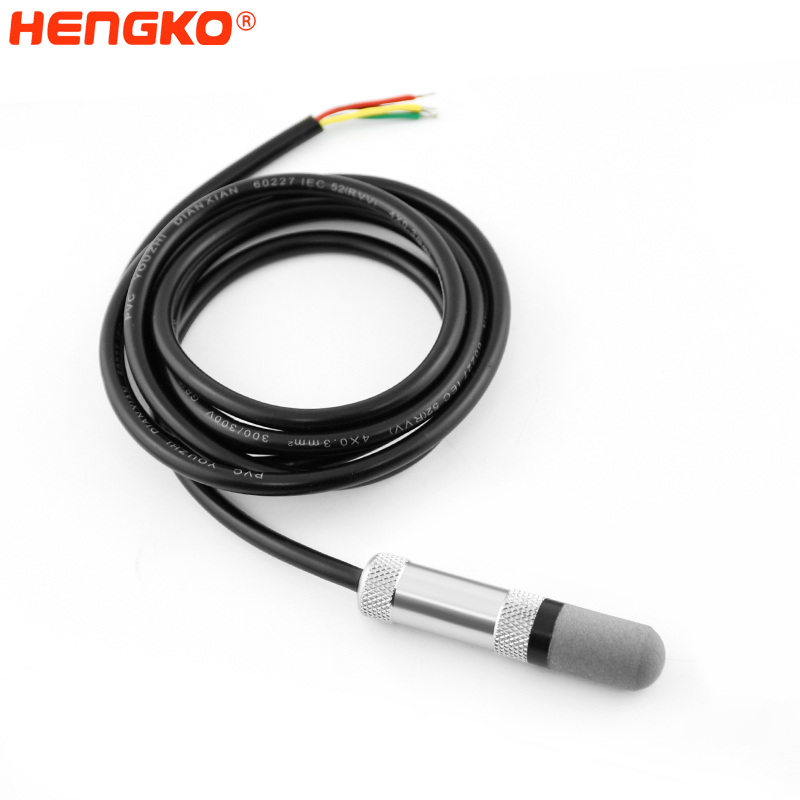

Задача - контроль времени работы тумана в теплице для черенков. Нужно найти датчик, который долгое время (12 часов в сутки) может работать при влажности 100% (чистый туман.) DHT20 и им подобные тех-четырех проводные корродируют и дохнут за пару месяцев. Коротнувший датчик унес за собой и реле регулятор.
Контроля за теплицей нет в течение дня. Только утром и вечером.
Тип данных любой, 0-10в, 4-20 или rs485
Я и не говорил что будет супер-легко. Это только в теории всё ОК, а на практике нужно предусматривать ситуацию, когда датчик к примеру потеряет контакт, когда придёт какая-то помеха и так далее. Соответственно нужно понимание процесса, как это всё происходит в принципе, и это понимание писать в код. Включая обработку аварийных ситуаций.
Пример: отопление плюс вентиляция газовой среды. Нормальная вещь, полезная, ровно до тех пор, пока двери не откроешь и всё выдует к чертям. А значит что — датчик дверей. Элементарно. Пока этот датчик не оборвётся. А значит нужно обрабатывать ситуацию когда датчик слишком долго в обрыве (сколько долго? надо настройку делать), и соответственно что делать в этом случае (принудительно включать обслуживание).
Думаете, производители контроллеров со всем этим дерьмом не сталкивались? Просто за долгие годы уже собаку съели. Но увы, добыть нормальные контроллеры под достаточное количество настроек, входов — задачка на кучку денег. И дохера времени чтобы понять как оно вообще работает и что "имелось в виду". Отдельная сказка — когда у контроллеров собственная прошивка сыпется. Или просто умирает контроллер, не говорит почему, и нужно ПИЗДЕЦ СРОЧНО найти ему замену и соответственно перенастроить, чтобы всё то за чем он следил не накрылось медным тазом. И это основной критерий выбора — чтобы можно было быстро починить, что бы ни случилось. Второй — возможность запитать от внешнего источника. Потому как надеяться что электроэнергия будет всегда или быстро починят могут только малые дети.
а нахрена он там нужен то?
датчик, который долгое время (12 часов в сутки) может работать при влажности 100%
там жеж 100 и 100
а нахрена он там нужен то?
датчик, который долгое время (12 часов в сутки) может работать при влажности 100%
там жеж 100 и 100

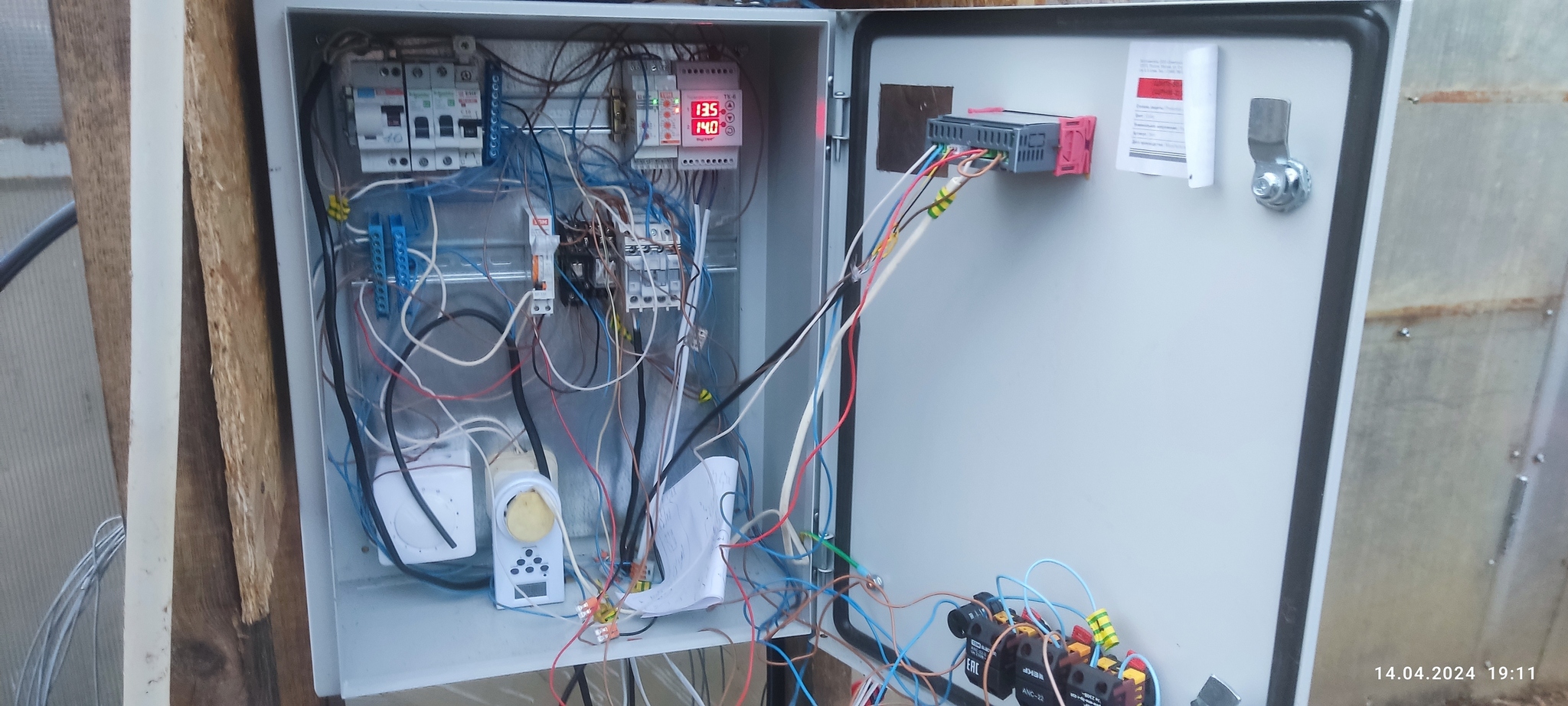

Выглядит как классика жанра. В смысле, не пожалел денег на честную сборку и не стал колхозить. А с другой стороны, 21 век как бы, и я бы не удивился увидев там вместо заводских контроллеров с конским ценником какую-нибудь ардуину, управляющую этим всем.
А по поводу контроллеров — не пожалей времени, посмотри что реально существует, в том смысле что лучше купить какую-нить современную железяку с честным дисплеем и десятками настроек, чем поделия уровня прошлого века по цене прошлого века. До тех пор ничего не меняй, оставайся на "пиздеце", ибо лучшее враг хорошего. Твой-то вариант прекрасно поддаётся отладке и всегда можно посмотреть, что не так.
PS. Не используй провода больших сечений там, где нет силовой нагрузки. Они отвратительно коммутируются, мешаются, не влезают в гнёзда контроллеров (особенно когда надо сразу несколько впихнуть). Львиная доля делается проводом 0.5мм², 0.33мм², а то и 0.2мм².
А контроллеры лучше выводить на боковину ящика, потому что иначе ты каждый раз, открывая дверь, дёргаешь за провода, и эдак на 200-м открывании у тебя что-нить может оторваться. Уже по той причине, что механическая нагрузка приходится на одну точку, место прижима, и там провод перегибается туда-сюда много раз.
Самый железобетонный датчик влажности (психрометр) — это два термометра, сухой и влажный (с мокрой тряпочкой поверх датчика и ванночкой снизу, из которой тряпка будет подпитываться влагой капиллярно). Соответственно влажность считается по таблице, а там уже сами смотрите, вручную, или контроллер на это натравите. Пашет десятилетиями, термодатчики герметичны.
Из недостатков — датчики должны быть идентичны, либо должна быть калибровка в самом контроллере. Разбег между датчиками очень существенно влияет на итоговый показатель, даже 1 градус разницы это уже ≈8-10% по пересчитанной влажности.
Акцент: показатель влажности зависит от скорости движения воздуха, выше 2м/c уже требуется пересчёт. Не думаю что у вас в теплице сквозняки гуляют. Но даже в этом случае влияние ветра на показатель будет ровно такое же, как влияние его же на испарение с растений, соответственно ветер учитывать не нужно, пусть считается эквивалентная влажность именно как приведённый (нормализованный) показатель.
Есть ли дешёвые контроллеры под это — не скажу. Знаю что в пищевой промышленности именно это применяется, но там контроллеры подороже. Но сложности там технической нет, должны быть дешёвые психрометры.
В идеале брать на NTC датчиках, они имеют выше сопротивление и соответственно ниже влияние проводов.
Если же вам нужно добиться именно 100% влажности — в этом случае сухой и мокрый термометр будут показывать одно и то же (нет испарения воды), соответственно вам достаточно просто замерить разницу между ними и усилить. С этим справится обычный операционный усилитель. Только подстроечные резисторы вам не подойдут, они плохо ведут себя во влаге, соответственно либо их вывести за пределы влаги, или же заменить комбинацией обычных резисторов после того как подстройкой угадали нужное значение. В этом случае лучше брать PT100 датчики, их погрешность меньше зависит от температуры, но даже их крайне желательно брать из одной партии, и три штуки сразу (на случай если один выйдет из строя чтобы быстро заменить).
