Проект " Мотопес" ч. 2
Доброго времени суток.
Продолжаю конструировать мотособаку. Вчера была изготовлена рама. Сегодня надо установить вариатор на двигатель, чтоб иметь понятие о габаритах всего силового элемента , и как оно будет располагаться . Но всë не так просто и само собой не получится и вот почему :
Вал у мотора имеет размеры :диаметр 20.0 мм длина 50мм

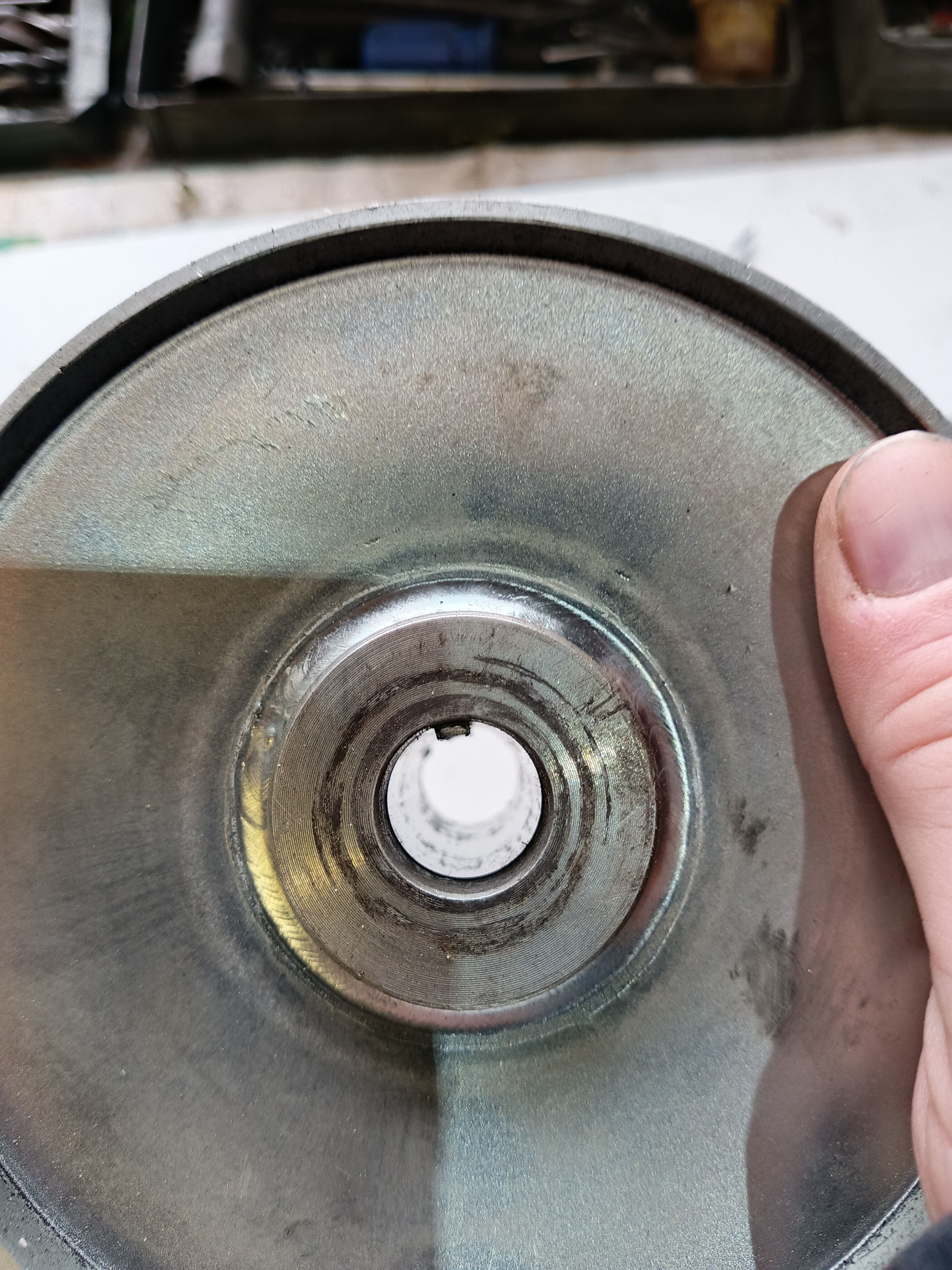

Посадочное отверстие вариатора имеет диаметр 19.05 мм длина 98 мм

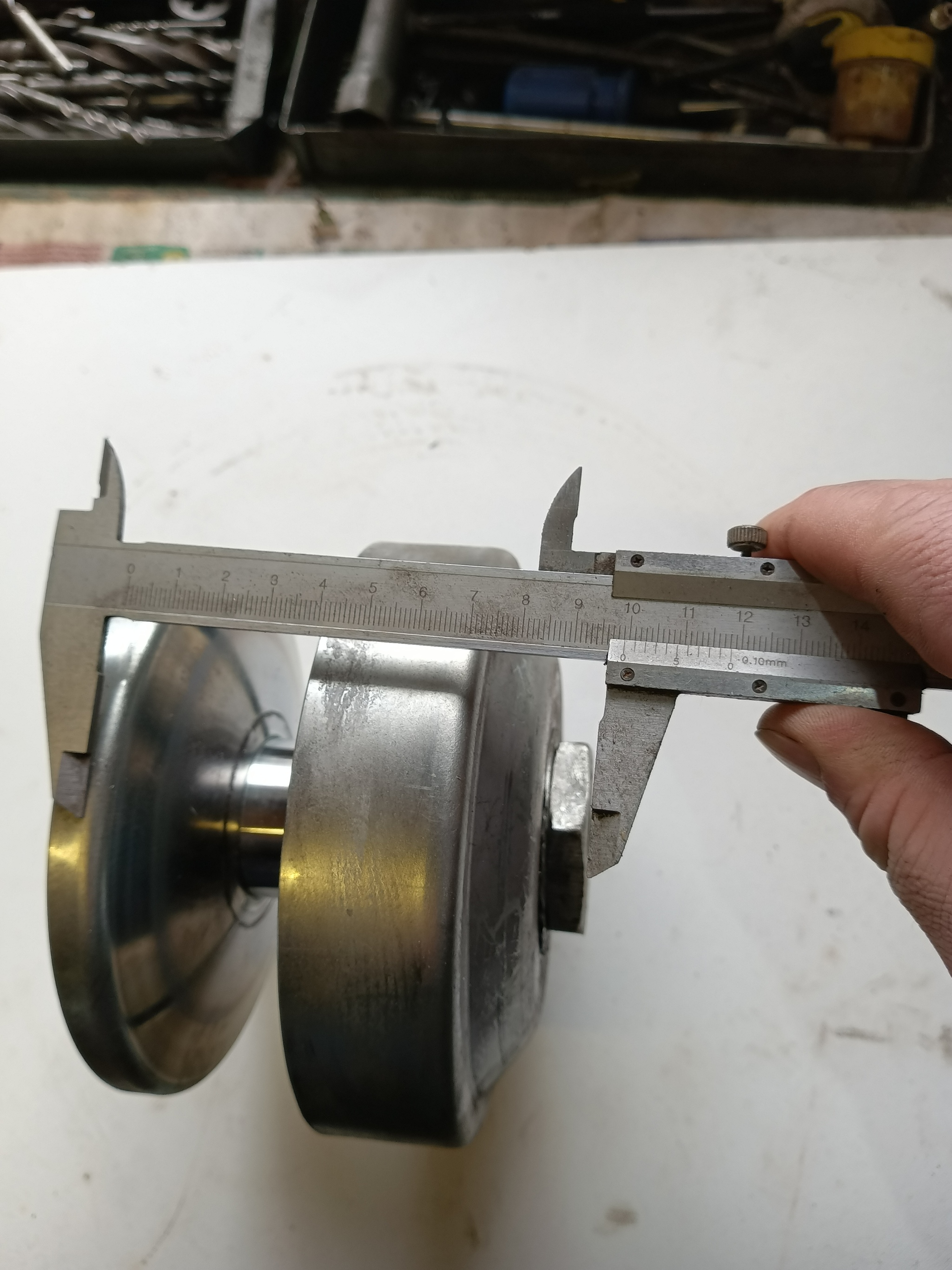

Фото для понимания о чем речь
Расточить вариатор не выйдет, шпонка там " встроенная"
И так же вариатор имеет чашкообразную форму и придется на вал ставить дистанционную шайбу примерно 8 мм , чтоб чашка не задевала корпус двигателя.
Нужно будет удлинить вал двигателя и проточить под нужный диаметр . Для этого мотор надо будет разобрать( залезть в него своими кривыми ручонками , что мне потом аукнется ) и вытащить коленвал . Коленвал имеет на торце отверстие с резьбой м8*1.25 , вот его и использую. Выточил удлинитель с одной стороны внешняя резьба м8 с другой внутренняя , как у вала . Заготовка сталь 40хс , что было из "чего по- лучше", кроме ст3 . Фото нет , поэтому рисунок задумки.

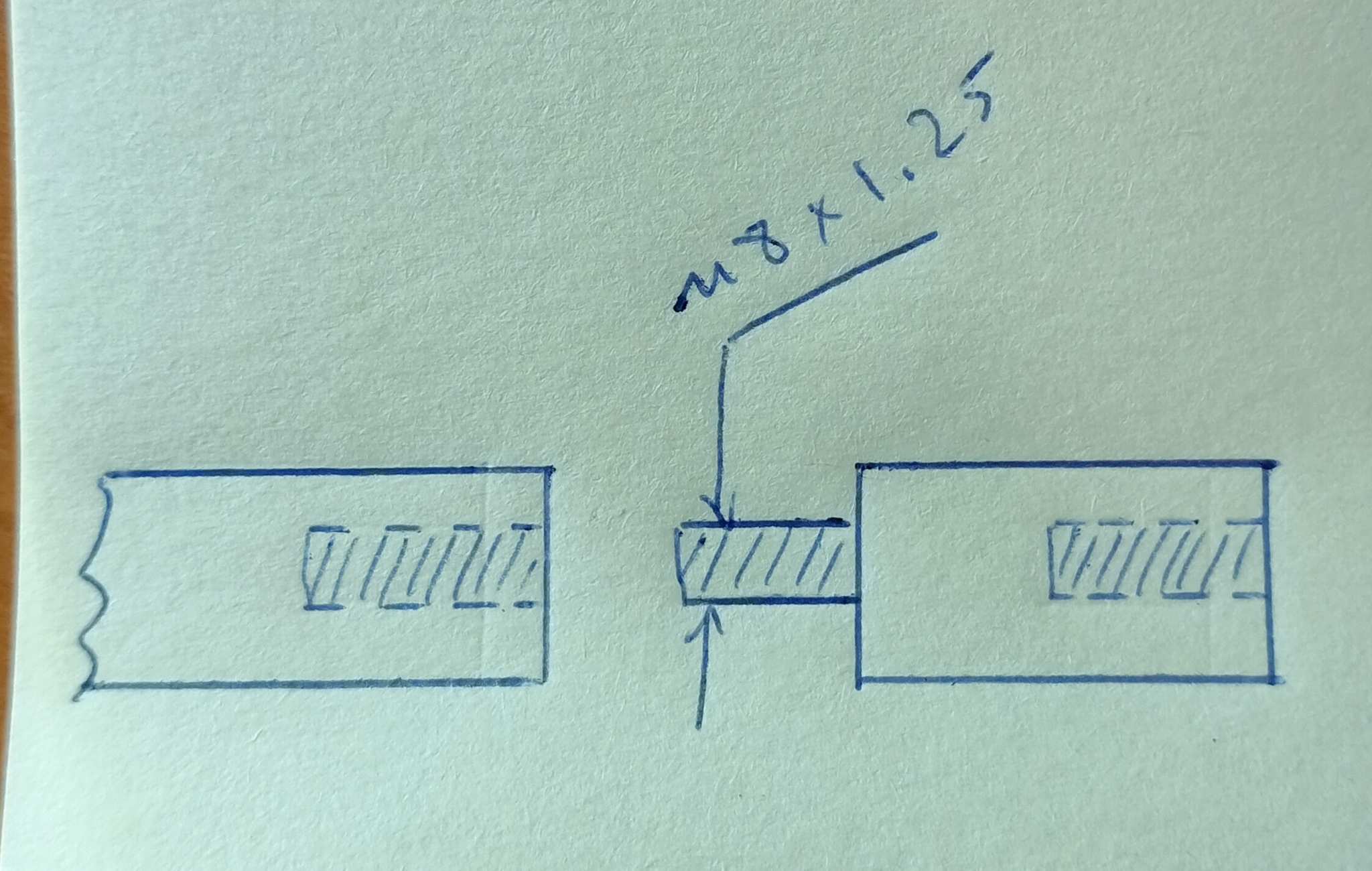

Чертëж )) ну как смог
После изготовления детали вкручиваю еë на фиксатор резьбы , хорошо затягиваю и иду на токарный станок

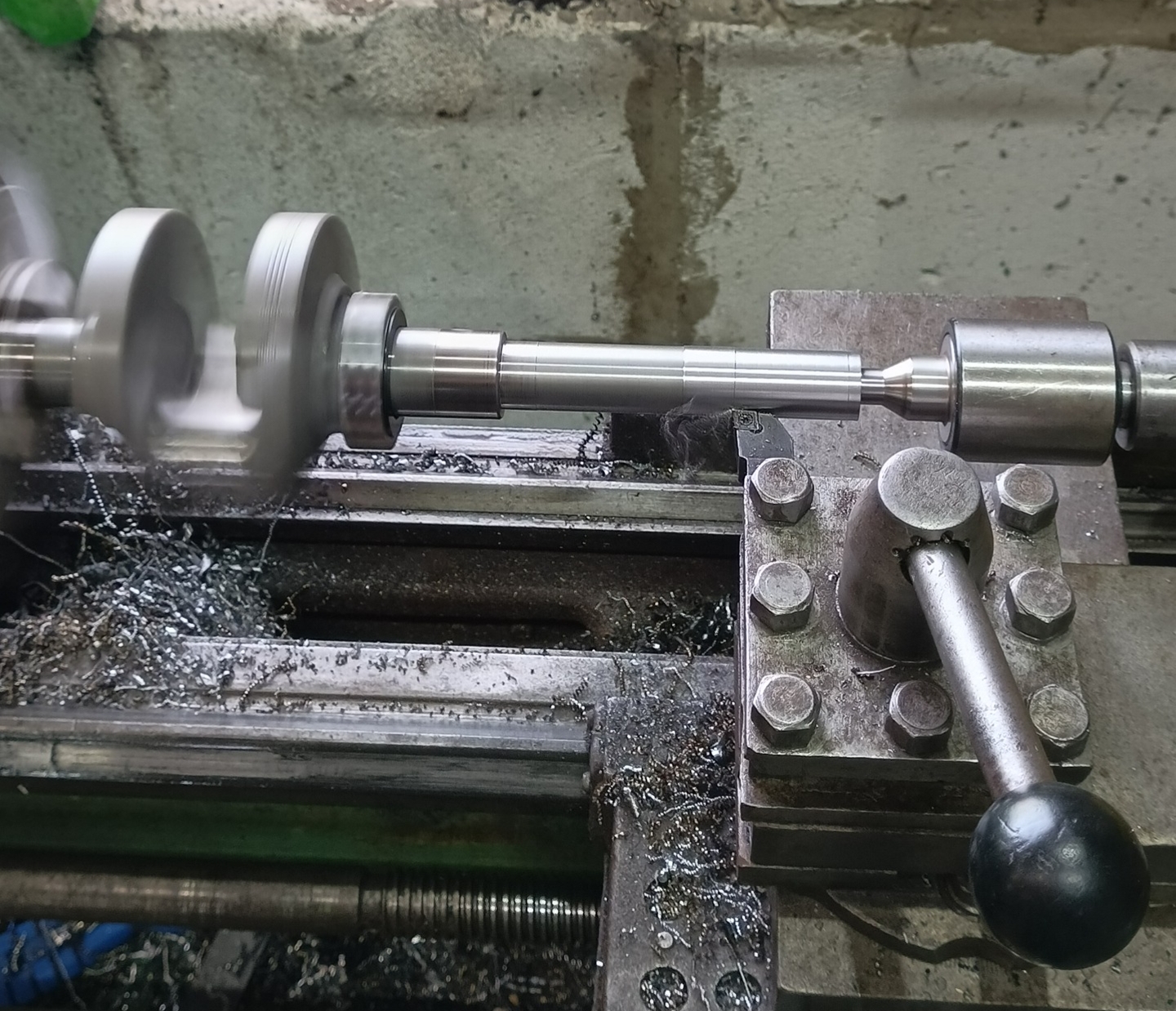

Протачиваю всю конструкцию под диаметр 19.05 мм . Вал зажимал в патрон, при помощи индикатора удалось добиться минимального биения 2 сотки( думаю пойдëт,не ракету в космос запускаем), после чего проточил вал.

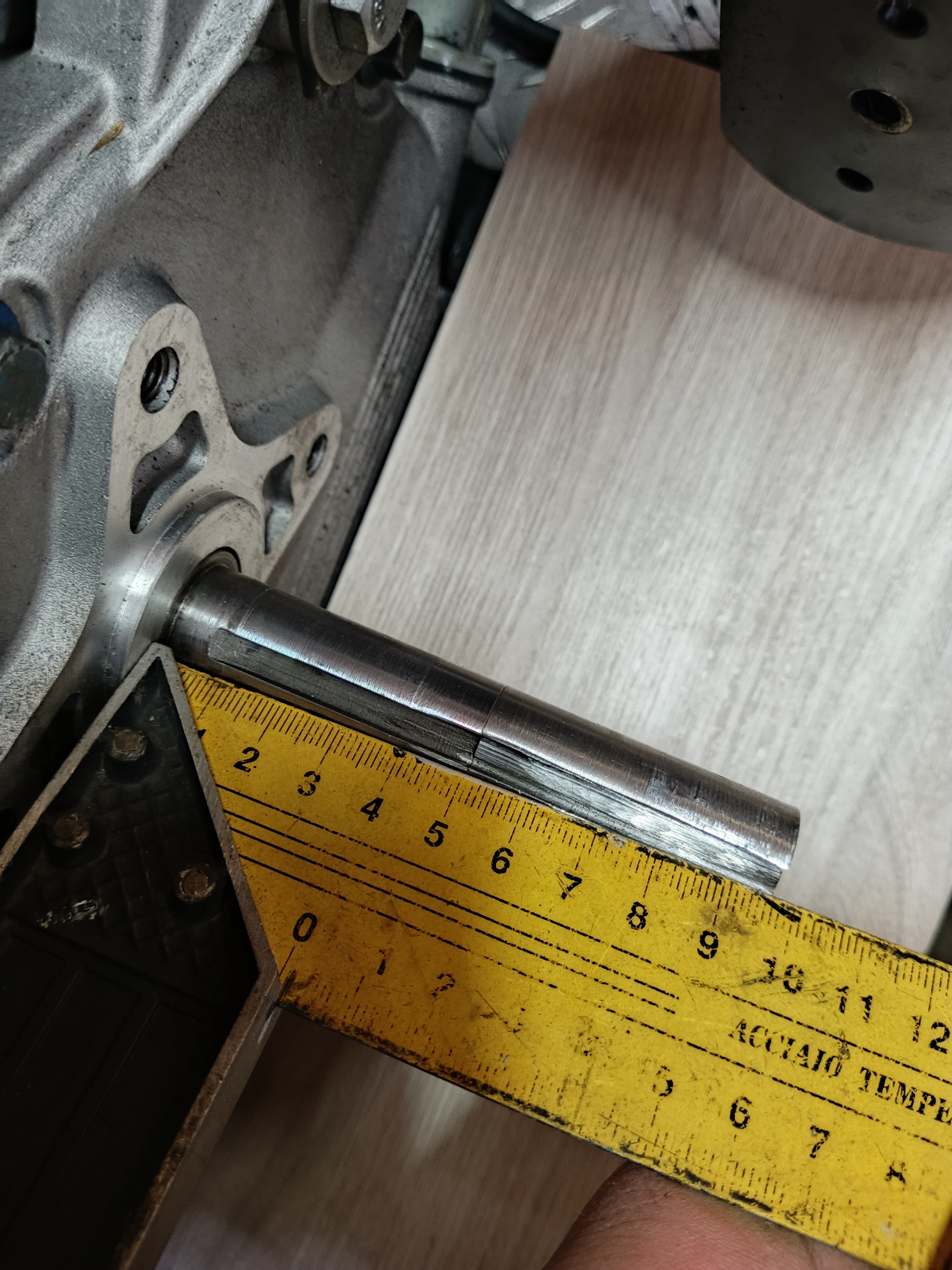

Результат
Шпон паз прорезал при помощи болгарки, да некрасиво , ну а че делать? фрезера у меня нет, и у соседа нет, и знакомого , у кого есть фрезерный станок тоже нет! По итогу вал сделал чуть короче, чем надо и вот почему :

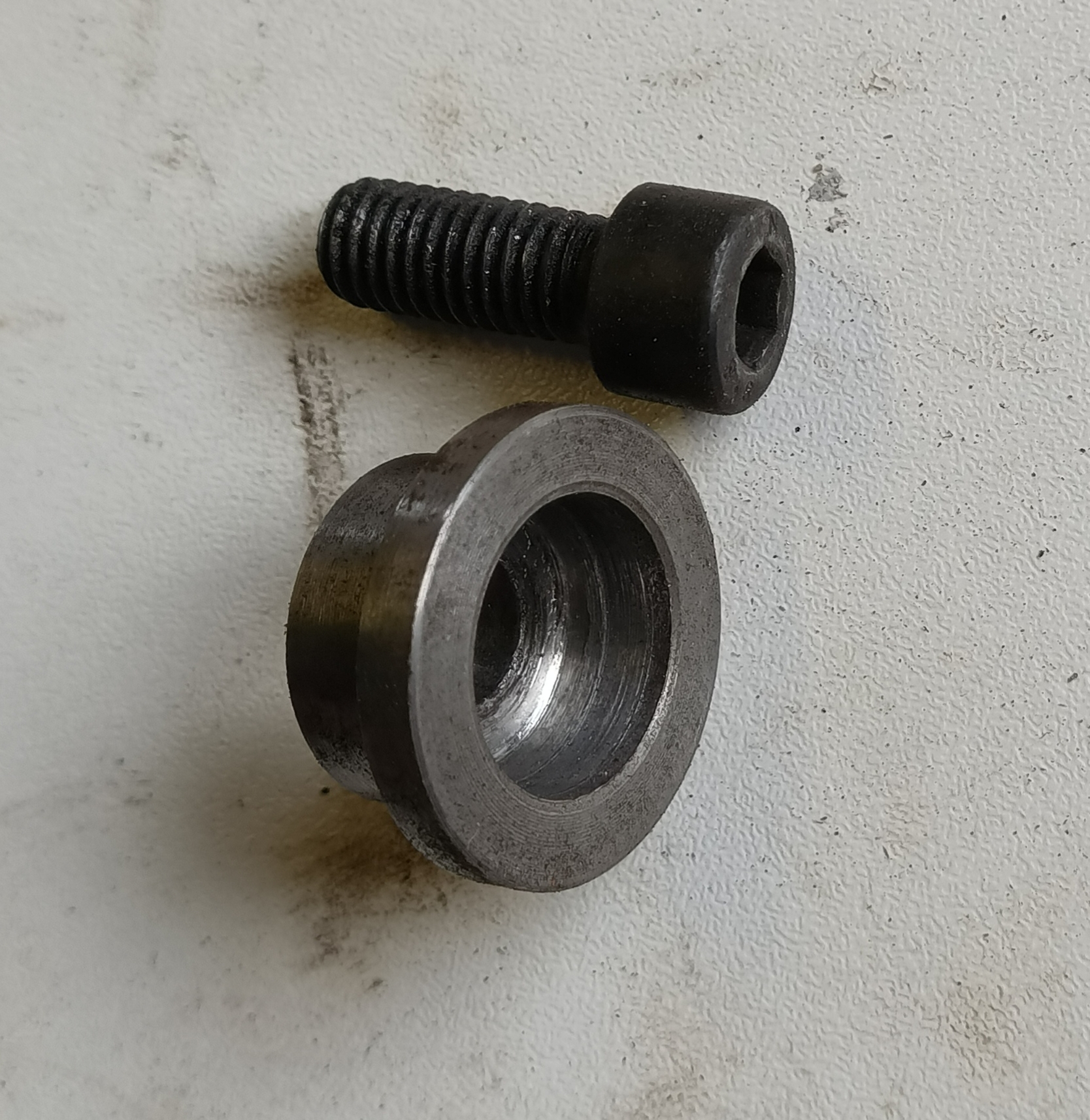

Шайба - втулка для потайного болта.
Чтобы сделать болт в потай, чтоб шляпка болта не выпирала , это очень важно будет в итоге ! Этот 1 см играет роль.

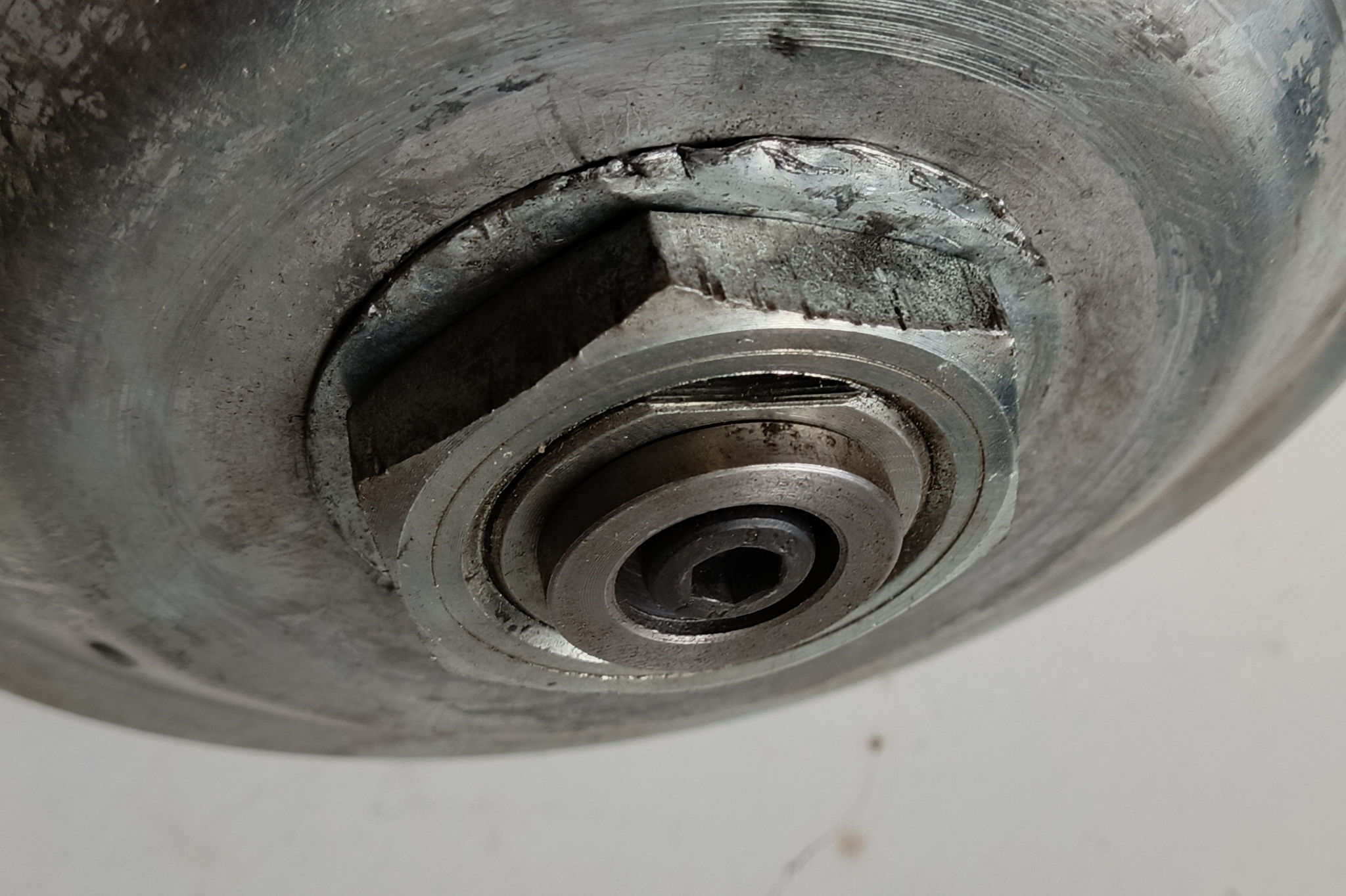

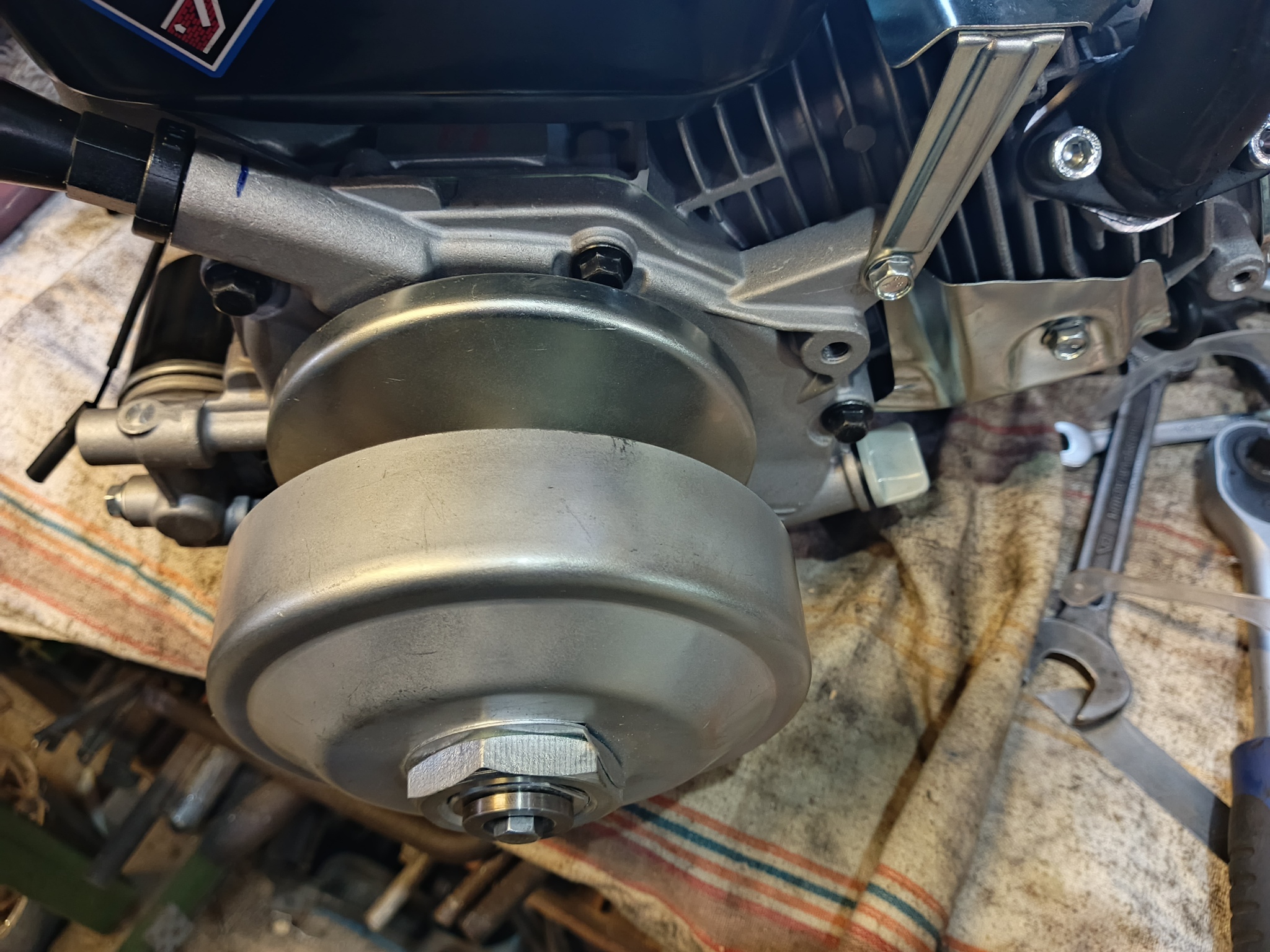

Ну вот и готово. Вариатор на двигателе .
На этом фото я еще не нашел подходящий болт под шестигранник, чтоб глубже его утопить .

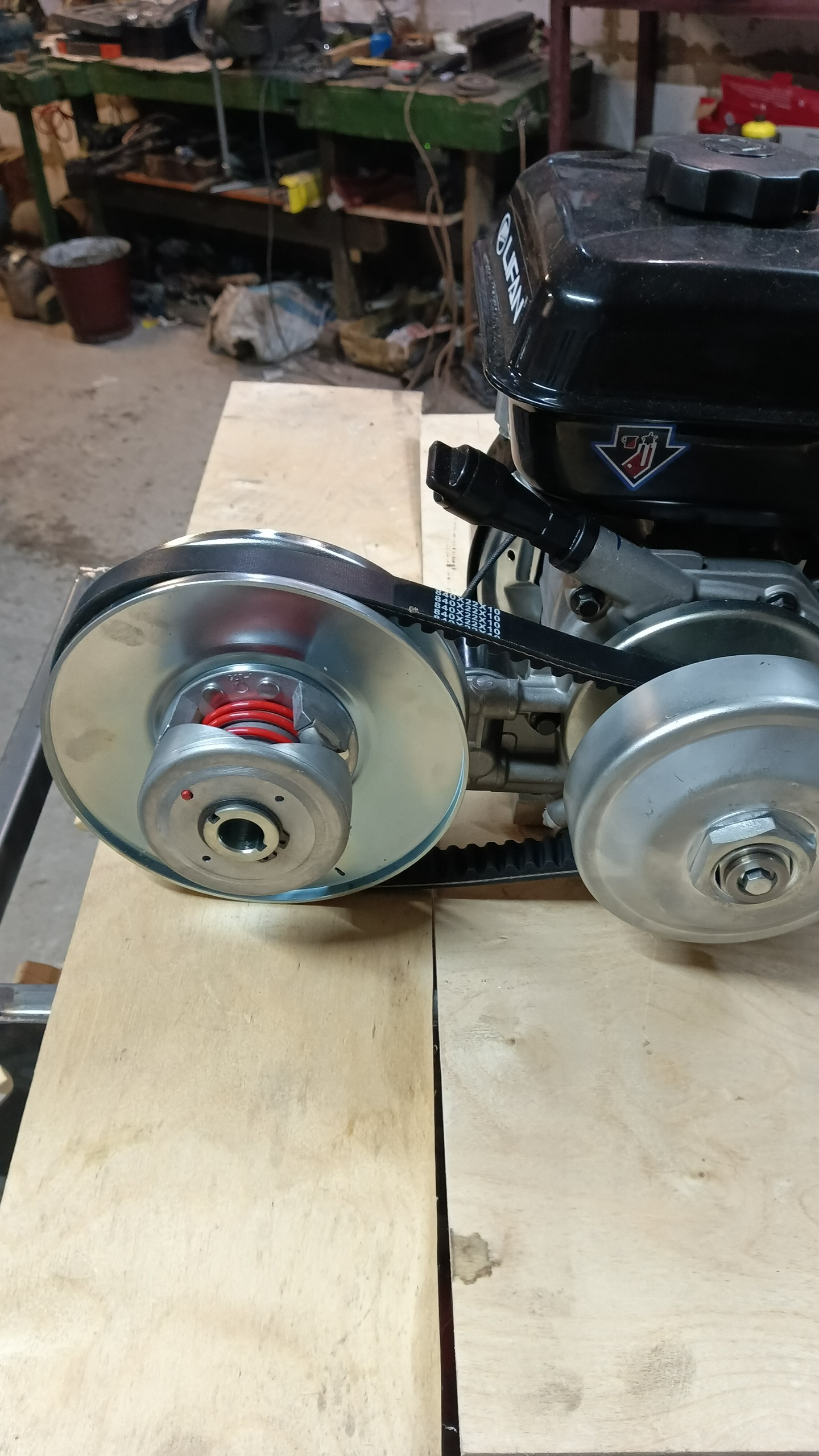

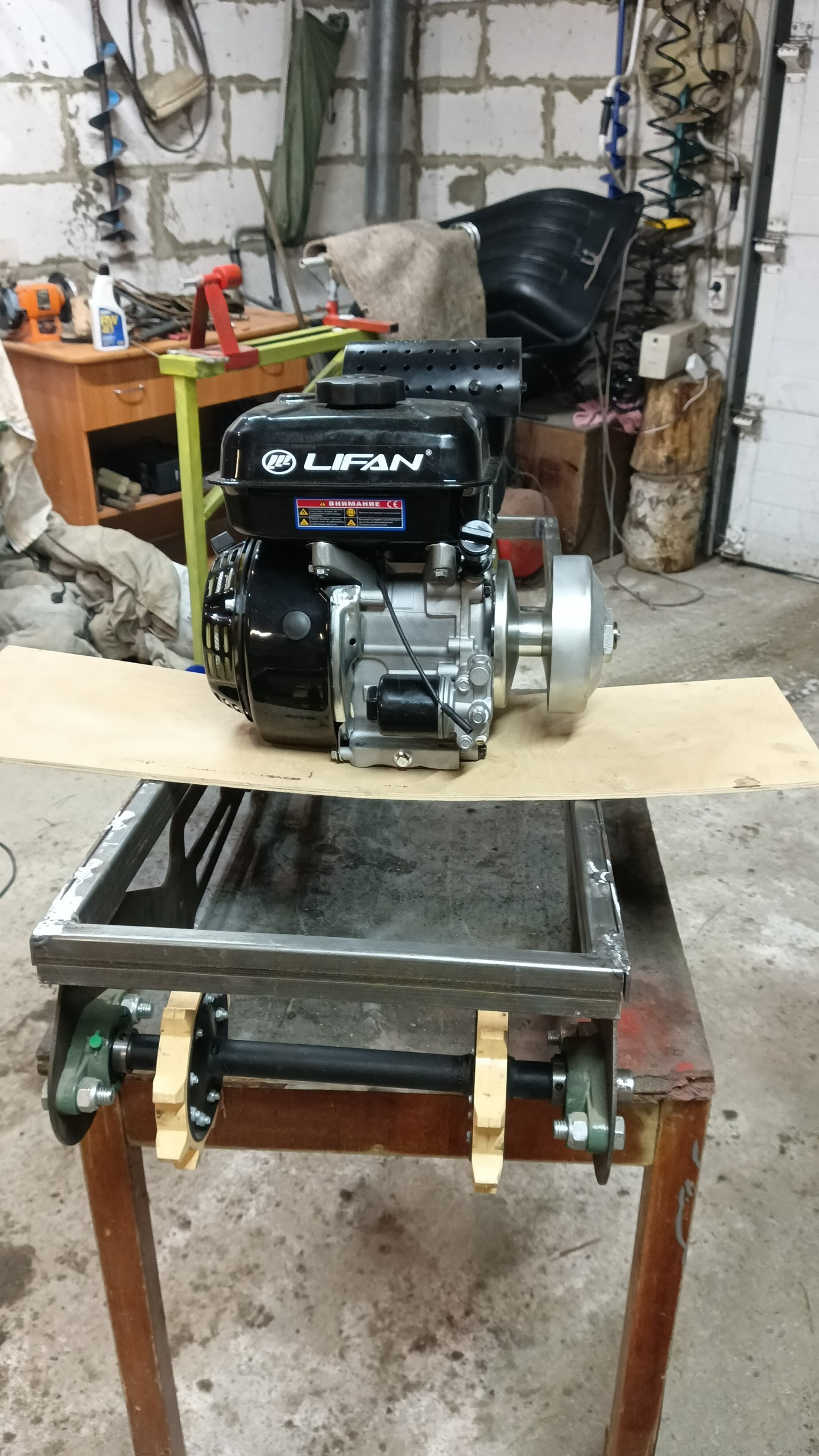

Прикидываю габариты и расположение мотора и вариатора
На этом пока всë . Продолжение в следующем посте .
Ps
В названии должно быть " Мотопëс" , но в названии , оказалось нельзя использовать букву ,,ë" , не знаю глюк это, или так задумано...
Ррs
Проект уже завершен, всë сделано , как сделано, цели достигнуты,поставленные задачи выполнены ,испытания пройдены , просьба не советовать , как надо и из чего делать , всë уже сделано.
