Про правильный выбор ориентации

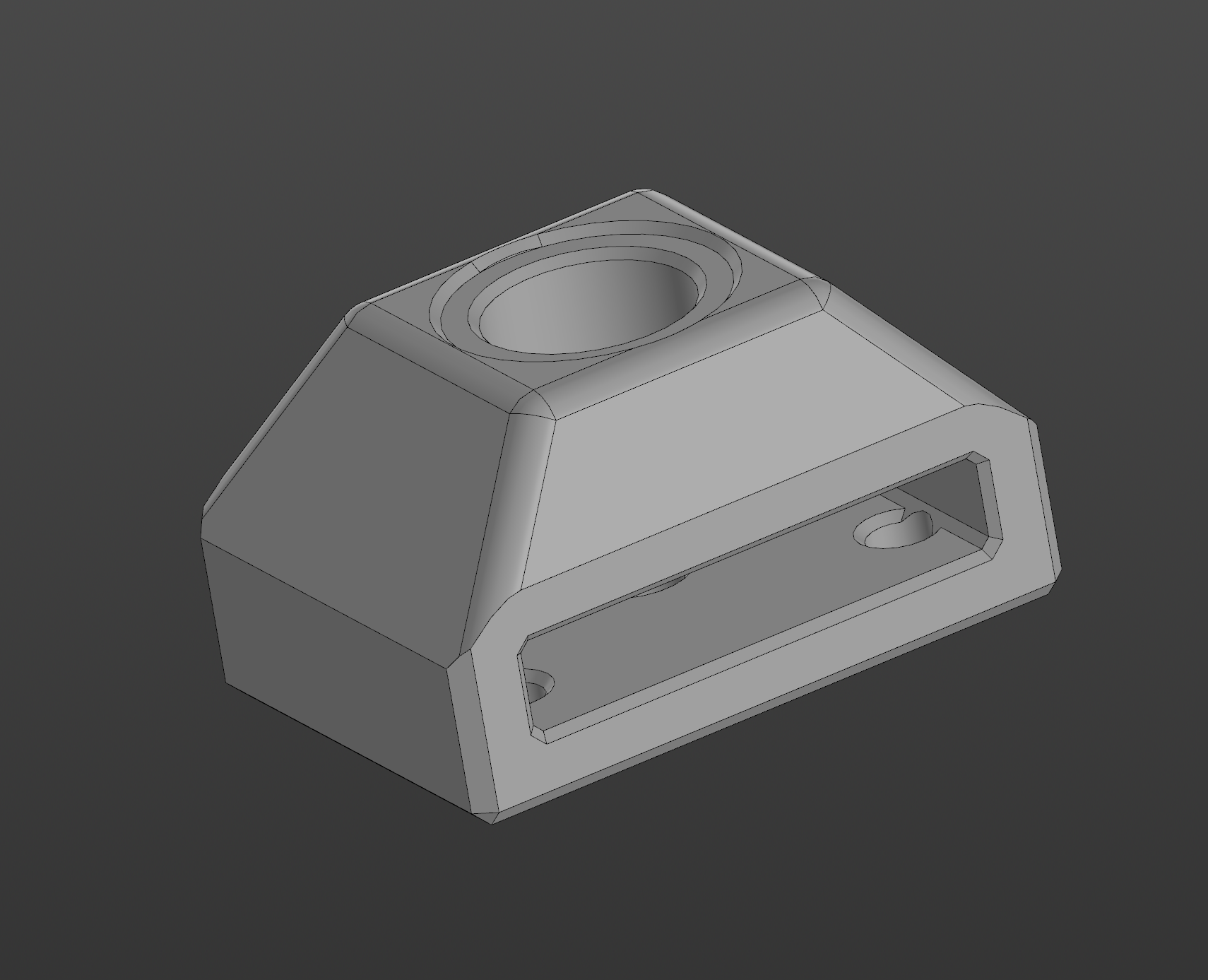

Мне для одного моего проекта понадобились вот такие вот детальки.
это пряжка, хочется чтобы она была покрепче.
Если делать такое на 3д принтере - возникает проблема - как правильно ориентировать деталь на столе. Все стандартные расположения доволно неудобны.
Самый плохой вариант - положить её плашмя.
получается мост посередине, который может сильно провиснуть при печати. И боковые стенки становятся слабым местом, потому что в самом тонком месте усилия при использовании идут поперек слоев. А если добавить поддержек под мост потом их будет очень трудно отколупать.
Второй вариант - поставить её на бок
Этот вариант лучше, но все равно не идеал. При нем провиснут отверстия (что можно компенсировать правкой модели), и будет слабое место в нижней стенке, где снова в тонком месте усилия будут прилагаться поперек слоев.
И наконец - наш победитель. Печать на ребре, под углом 45 градусов.
Принтеры без проблем печатают нависания в 45 градусов. При такой ориентации стенки будут прочнее, мост будет минимального размера и не будет искажений для отверстий.
Но тут есть ньюанс. Если попробовать напечатать прямо так - деталь при печати просто оторвет от стола. А поддержки из слайсера хреново работают с наклонными поверхностями.

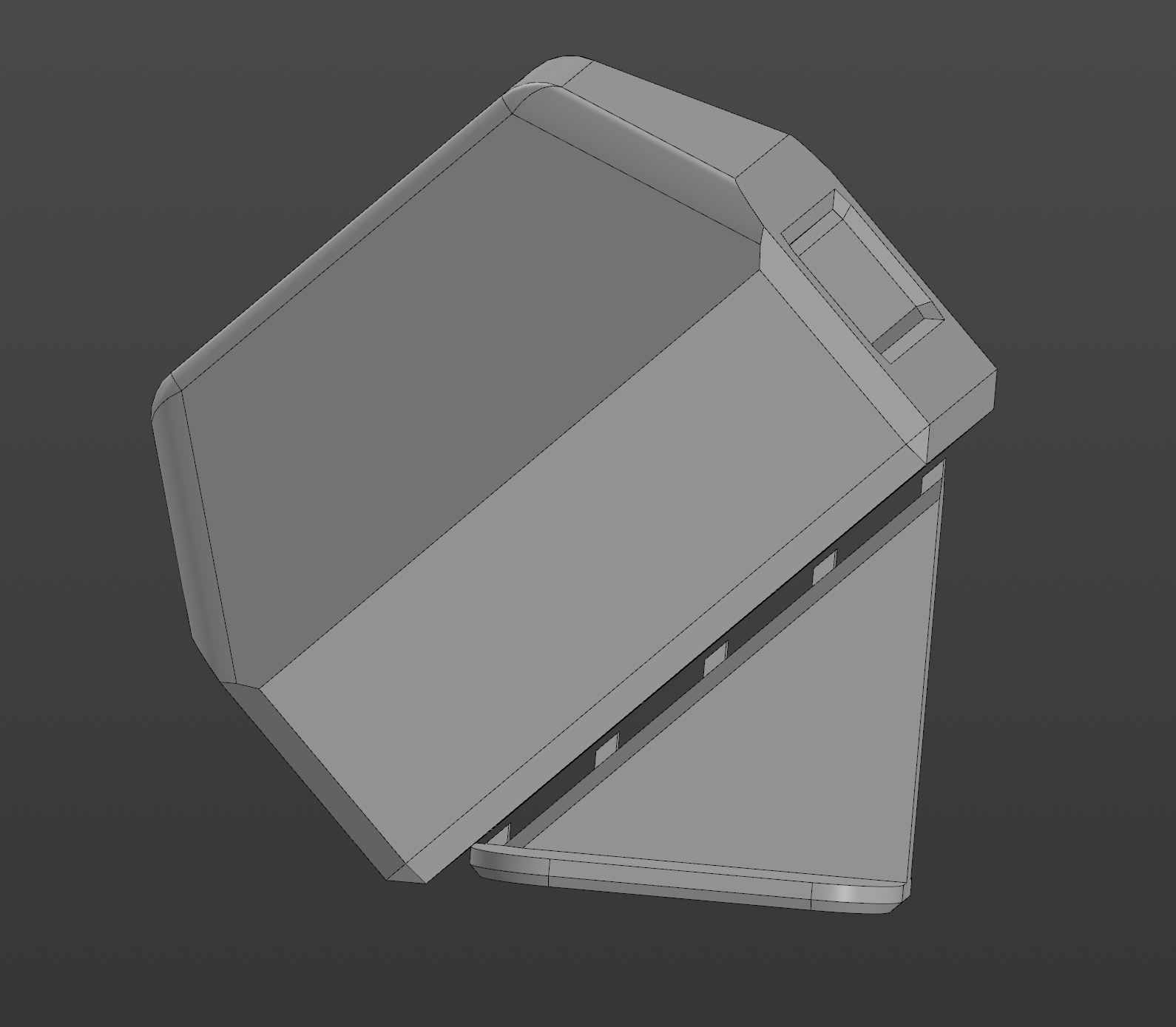

Моделим поддержки в CADе!
А теперь важный ньюанс. Чтобы слайсер все правильно нарезал и не оставил дефектов на поверхности, я отделаю поддержку в отдельное тело, и отодвигаю её от модели на 0.2мм
Печатаем
Важно проверить что поддержка печатается как отдельный объект и периметры основной модели не искажаются
После отделения поддержки понять где она была почти невозможно.
Credits
Идея это не моя, я её взял вот у этого товарища https://www.youtube.com/@slant3d
Там на канале есть плейлист с другими хитростями моделирования под 3д печать, если вам было интересно - рекомендую посмотреть - https://www.youtube.com/playlist?list=PLkUv8_afCbJ9zfaZxqL4A...
