О том как 170Вт к SmartTV "прикручивал"⁠⁠

После покупки нового телевизора SmartTV возникла проблема с подключением к нему активной АС - в наличии у него только цифровой выход. К предыдущему телевизору подключал Sven SPS-821 через Jack3.5 для наушников. Звучало приемлемом и Ok.

821-е давно зачахли, а проблема со звуком из SmartTV напротив, давала о себе знать, каждый раз при просмотре какого-нибудь фильма. Было принято волевое решение - купил SPS-710 потому что:

1. Компактность - они аккуратно помещаются между телевизором и шкафами;

2. Органы управления сборку - удобно регулировать, хотя ПДУ тоже имеется;

3. Наличие дисплея - показывает уровень громкости, настройки НЧ и ВЧ;

4. Bluetooth, потому что именно с его помощью предполагалось подключение к телевизору.

Спустя несколько дней и пару фильмов, стали очевидными следующие факты:

1. Колонки классные, звучат отлично;

2. Из-за того, что соединения через BT, при включении телевизора приходится каждый раз заходить в его настройки и менять вывод звука с встроенных громкоговорителей на BT;

3. Из-за того же соединения через BT нельзя поменять местами левый и правый аудио-каналы, а значит расположение колонок на полке предопределено и не мной. На деле это означало, что если хочется чтобы левая и правая звучали соответственно, то органы управления упираются в шкаф. Таким образом сводится на нет один из факторов, определявших выбор при покупке.

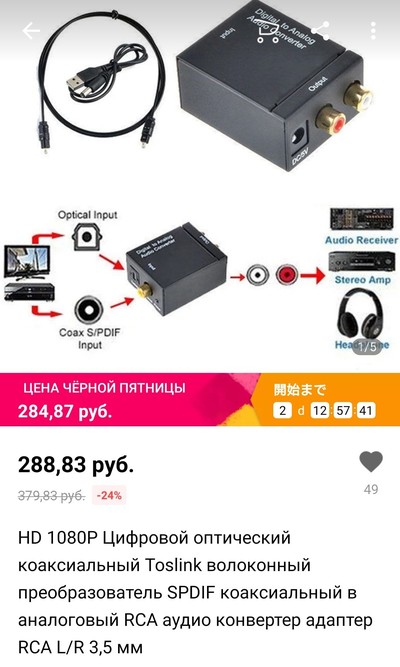

В связи с пунктами два и три начал искать в Интернетах решение получившейся проблемы с передачей аудио-сигнала с цифрового выхода телевизора на привычные RCA. Так я узнал о существовании ЦАП, который и был заказан на Али, как только был найден.

ЦАП был запитан от телевизора, так как питается по USB. Соответственно, включался и выключался вместе с телевизором.

ЦАПом решил обе проблемы разом. Телевизор по умолчанию выводит звук на цифровой выход. Колонки поменял местами как задумывал изначально, а за счет проводного подключения, левый и правый аудио-каналы при соединении RCA, сделал так как дОлжно.

Казалось бы решена проблема со звуком и осталось только пользоваться, однако не покидала меня мысль... На ЦАПе есть выход RCA, и есть выход Jack3.5. Что если к незанятым RCA подключить что-то еще? Будет ли работать?

Купил самый дешевый провод 3х RCA Male - 3х RCA Male (2х не оказалось в наличии). С его помощью подключил к второму выходу другие колонки - работает! Тогда-то и появилась навязчивая идея - "оживать" активный саб Sven HA-685W...

Тем же RCA - RCA подключил саб к ЦАПу, чтобы убедится, в том что будет работать вместе с 710-ми - все Ok. Саб стоит под компьютерным столом. В связи с тем, что он достаточно большой, переместить его в другое место не представляется возможным - он будет мешать. Поэтому дислокация остается прежней. Там он мешается только мне, я потерплю =).

Получилась новая проблема - подключить саб к ЦАПу. Но теперь это уже была скорей задача, чем проблема =).

Прикинув маршрут прокладки кабеля, насчитал 10 метров. Когда давным-давно подключал саб к компьютеру простым дешевым проводом, саб сильно фонил, поэтому кабель нужно было искать с хорошим экраном. Однако найти такой кабель (такой длины) в рознице невозможно (ну или почти). На Али похожие кабеля были, но дорого, как мне показалось.

Побрел в тему авто звука. Межблочные кабеля и прочее. Там ценники оказались еще выше... К чем вся эта прелюдия? Пока читал всякое про звук и соединения, не раз натыкался на коаксиальные кабеля в описаниях, и вздумалось мне, а чем простите, RG-6 плох? Да-да, простой антенный кабель, который продается почти везде и сколько хочешь.

Купил самые дешевые разборные RCA для попробовать. Собрал на скрутках один метр антенного кабеля - работает. На Али нашел нормальные RCA коннекторы для коаксиального кабеля, под обжим (в магазинах такие по 200р. за штуку, на Али за 4 штуки 100р. не считая доставку). Заказал.

Коннекторы пришли. Купил 20 метров антенного кабеля, купил кабельный канал. Проложил, обжал, подключил - работает, каеф! Поигрался с настройками громкости, посмотрел пару фильмов - шик. Но в течении уже первой недели что-то пошло не так... Судя по всему, кроссовер, встроенный в саб, накрылся (если он там вообще был, на входе). Саб стал звучать иначе, появилось какое-то бубнение и шумы, вместо сочных низов. Прислушался, а он пля поет! Прям реально пытается воспроизводить ВЧ, голос и так далее (так и пришел к выводу что конец кроссоверу). Так или иначе проблема на ухо есть.

Не долго думая, нашел и купил пассивный кроссовер все на том же сайте, с возможностью регулировки. Заказал еще 4 RCA, т.к. возникла необходимость соединять через фильтр. Первые, наверное пару дней кроссовер даже регулировал частоты в своих пределах (от 50 до 150 Гц), но потом что-то перестал. Регулятор среза начал просто менять громкость аналогично соседней крутилке. Ну и ладно - свою основную функцию он выполняет и по сей день - не пропускает все что выше 50Гц и меня это вполне устраивает. Саб звучит как надо.

И снова, казалось бы задача решена, но... Захотелось мне чтоб саб можно было быстро переключать между компом и телеком, а не проводочки дергать, ведь и комп я иногда не в наушниках слушаю.

Долго искал и нашел - переключатель входного сигнала. RCA Input Selector. Купил недорогой, для попробовать. Понадобились еще 4 RCA, купил.

Подключил и вроде все работает, но саб фонит когда подается сигнал с компа, а сигнал с ЦАПа идет норм, без фона. Если без селектора подключить к компу напрямую, то норм. Решил что виновен селектор и заказ другой, за 1к.

Пришел селектор новый, но результат остался старый - фон при подаче сигнала с компьютера. Пробовал разные провода, менял выходы, читал Интернеты про наводки. Где-то прочитал, что виноват во всем Pilot (сетевой фильтр) и плохое заземление в старый домах... В какой-то момент что-то меня побудило отключить питание ЦАПа при активном сигнале с компа. Эврика! Фон пропал! Включаешь ЦАП - фонит, выключаешь ЦАП - не фонит. Путем нехитрых умственных усилий, решил включить ЦАП не от телевизора, а от розетки. Вуаля - фона нет во всех режимах селектора. Дабы не занимать розетку одним лишь ЦАПом, купил сетевой фильтр с USB.

Пару слов о креплении ЦАПа, селектора и кроссовера. Ставить просто на полку не вариант. Если кроссовер можно было прикрутить к чему-нибудь винтами, то ЦАП и селектор такой возможности не имеют. Было решено поставить на магниты. Купил пару неодимовых с зенковой, прикрутил в нужных местах. На ЦАП и селектор наклеил металлические пластины (как для крепления в авто), ибо выполнены они (ЦАП и селектор) из какого-то не магнитящегося материала. В итоге кроссовер и ЦАП расположены под полкой, то есть места на ней не занимают, а селектор на стенке компьютерного стола.

Итого. 20Вт нормального звука для телевизора и подключаемые 150Вт низких частот, которые легким движением руки могут звучать от компа вместе с 80Вт Sven Royal 2, или не звучать вовсе. Детские мультики и даже реклама стали гораздо интереснее. Стало очевидным что в отечественных сериалах совершенно скудная звуковая дорожка )))

По деньгам в итоге плюс-минус 11500р... Сказать, что сэкономил как-то язык не поворачивается, но я доволен ))) Хотя как сказать, ведь более менее нормальный домашний кинотеатр или хотя бы саундбар стоит серьезных денег (и сразу). Да такое чтоб источник звука переключать, пожалуй не найти.

В видео ниже, саб сначала не активен. Подключается по ходу. Хорошо слышно (в живую точно), что 710-е будто "молчат" когда подаются мощные НЧ.
