MacBook Pro 16’ 2021 после прогревастов⁠⁠

Здрасьте.
Сегодня у меня на ремонте старенький макбук A2485 21 года выпуска с типовой для всех электронных устройств проблемой: чёт не включается.
Изначальный дефект заявленный клиентом: «Хаотичные перезагрузки с фиолетовыми квадратами/полосами».

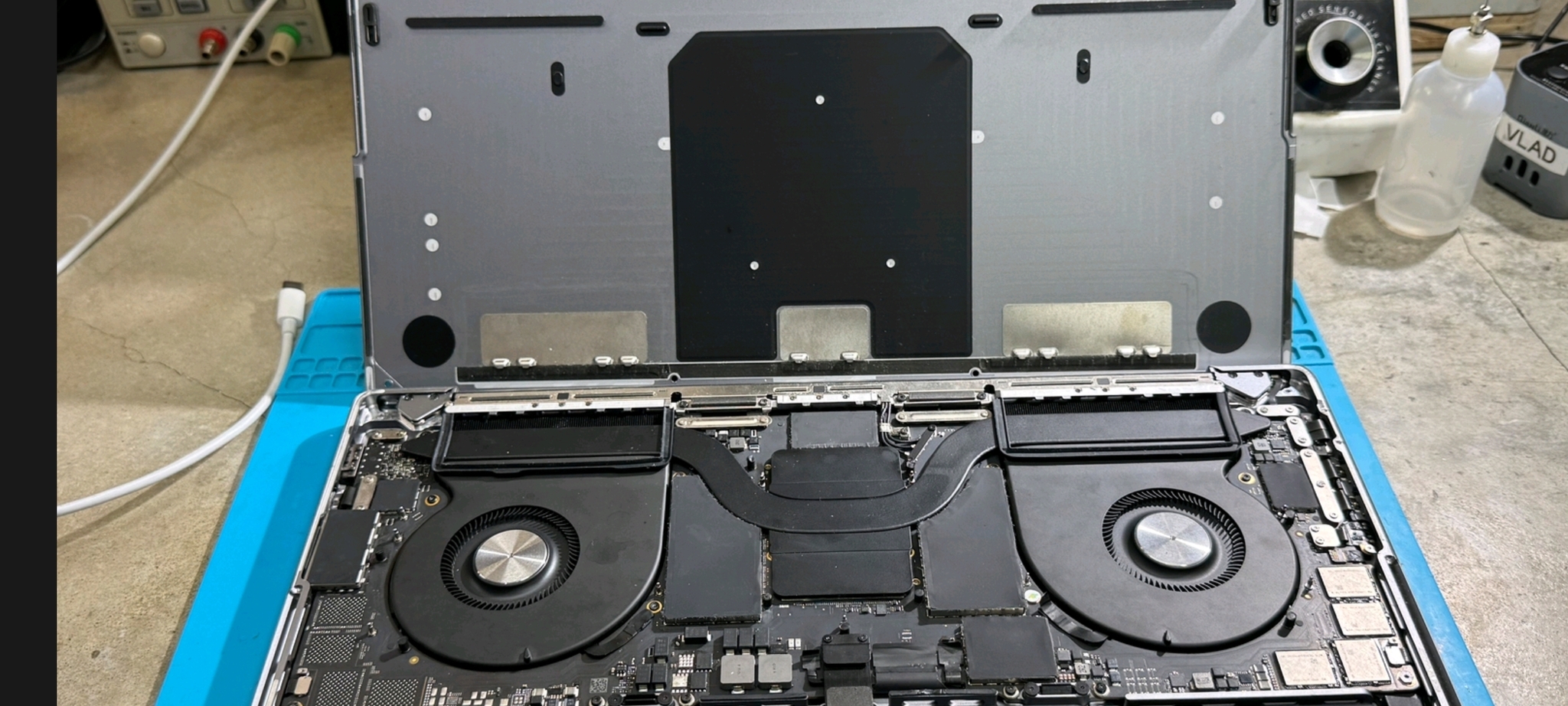

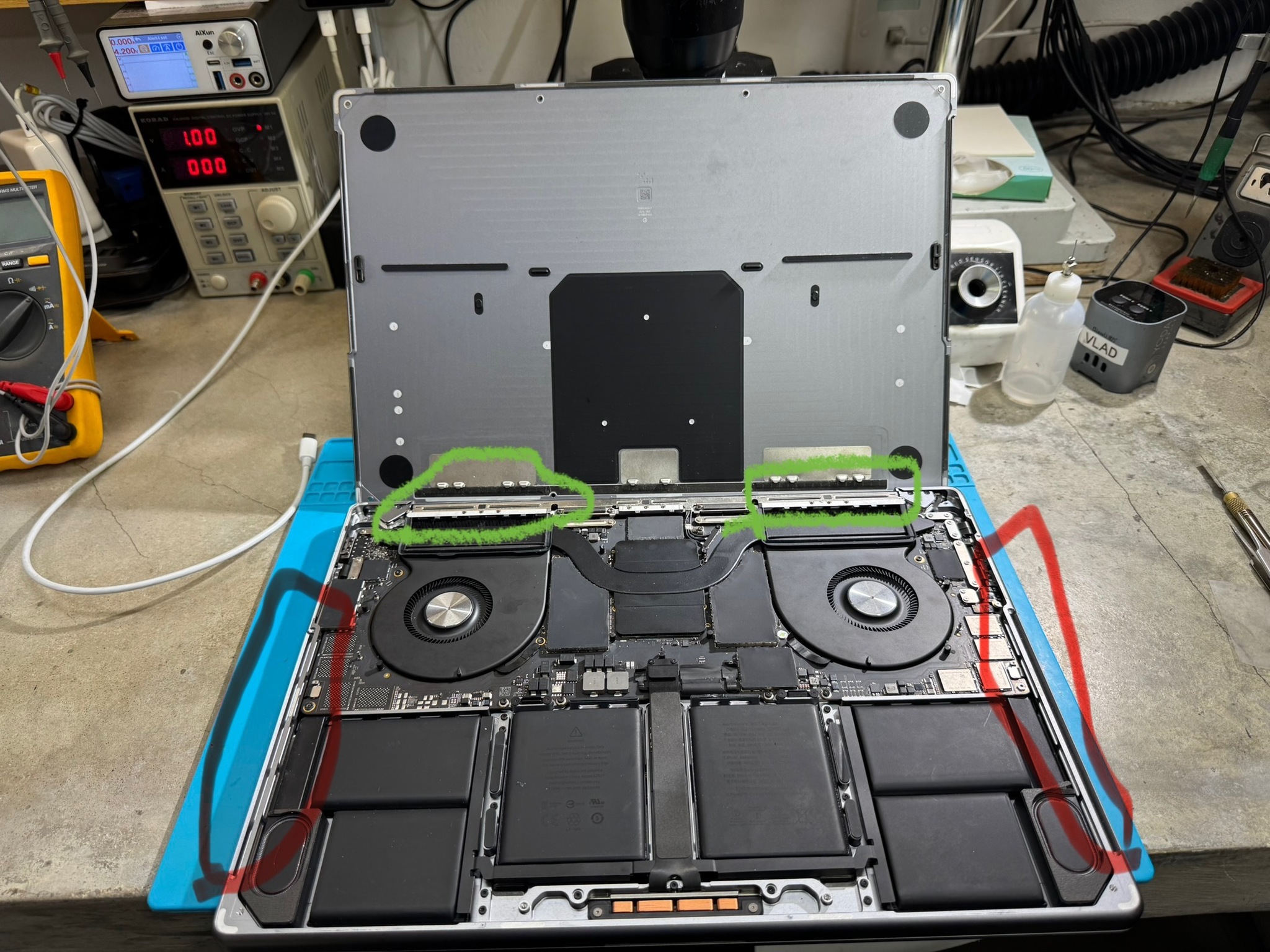

К нам в сервис мак попал уже после местного сервиса в состоянии кирпича, без кучи болтиков, наклеек, прижимных пластин, с залитой барсучьим жиром материнской платой.

В результате замеров было обнаружено короткое замыкание по линии питания оперативной памяти.

При подаче напряжения на плату наблюдается нагрев одного из 4 баллонов рамы, что говорит о его неисправности и необходимости замены.

На этом этапе любой адекватный сервис собирает устройство назад и выдает клиенту как есть без ремонта или предлагают замену материнской платы.
А мы тем временем продолжаем заниматься технонекромантией.
Сжигаем корпус микросхемы на лазере чтобы ускорить процесс удаления чипа.

Далее по старинке спиливаем кремний, золото и медяху с помощью маникюрной машинки.

Готово, всего 2406 пинов.

Без поврежденной микросхемы сопротивление выросло, а это значит что мы спилили нужный чип.

Далее спиливаем донорский процессор с обратной стороны, ибо снять раму сидящую на лютом компаунде без её повреждения практически невозможно.

Теперь раму нужно накатать, трафарета на неё не существует в свободной продаже, а это значит что её нужно катать вручную. Шар за шаром. Выставляя каждый шар ровно по центру пина, иначе при нагреве образуется один большой шар и все придется расставлять заново.

И вот спустя 6 часов невероятно увлекательного занятия донорская микросхема готова к установке.

Мажем флюса и дрожащими руками впаиваем эту здоровую дребедень на её законное место.

Делаем обновление ПО потому что при первом запуске ноутбук показал восклицательный знак в кружке, что говорит о повреждении файловой системы (скорее всего к этому приложил руку предыдущий сервис).

И получаем случайные перезагрузки с полосами и квадратами. Блин блять.

Тестирование через официальные диагностические утилиты тоже говорит о проблемах с памятью.
Обидно досадно, ну ладно.
На этом ремонт окончен, собираем все назад и выдаем клиенту со словами что материнскую плату теперь только гвоздем к стене прибить можно.
Такое тоже бывает, что уж тут поделать, не все ремонты заканчиваются успешным успехом.

Или нет?
Голоса в голове сказали продолжать надругаться над трупом, ну а кто я такой чтобы им перечить? Тратить по 6 часов на накатку каждого чипа с непонятным итоговым результатом мне что-то не очень хочется, поэтому идем в какой нибудь CAD и рисуем там шаблон для изготовления трафарета. Диаметр пина 0.135 с таким же расстоянием между двумя пинами.

И спустя меньше чем одну неделю после заказа в Китае получаем два вот таких вот замечательных трафарета.
Похоже что я немного, буквально самую малость ошибся с размером, но для первого раза и так сойдет.

Вырезаем на лазере удобный кусочек.

На удивление я попал в шаг и рисунок, значит время перекатки уменьшилось с 6 часов до 5 минут, с этим уже можно хоть как-то работать.

Выпиливаем второй чип с многострадального донорского процессора, накатываем и устанавливаем заместо уже поменянного.

И вот теперь артефактов как небывало, тесты успешно пройдены, а это значит что из двух возможных вариантов я выбрал поменять совсем дохлый чип на чуть менее дохлый. Да уж, лотерейные билеты мне точно не стоит покупать.

Мажем все что мажется везде куда можно.

Наклеиваем наклеечки с донорской платы, прикручиваем все винты и почти все прижимные пластины.

Отмываем, проверяем и отправляем восвояси.

На этом всё, ремонт потерпел сокрушительный успешный успех.

Всем кто дочитал до этой надписи спасибо за просмотр, до встречи в следующих интересных ремонтах.
