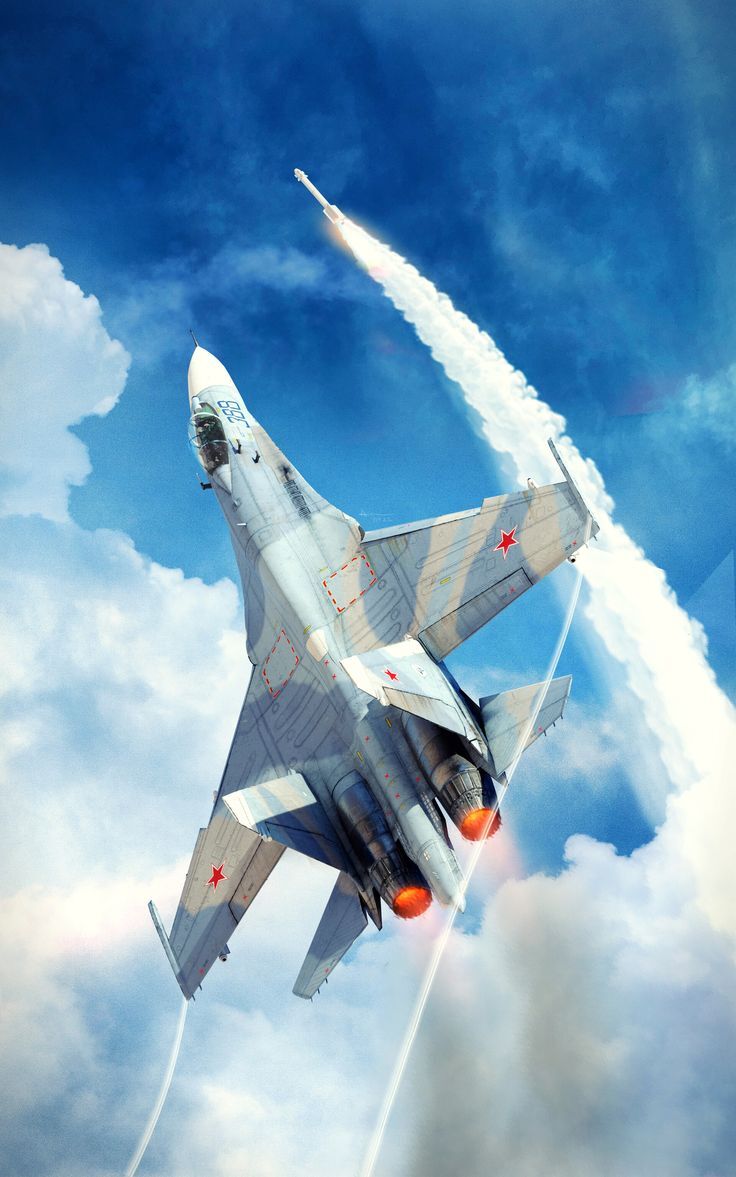

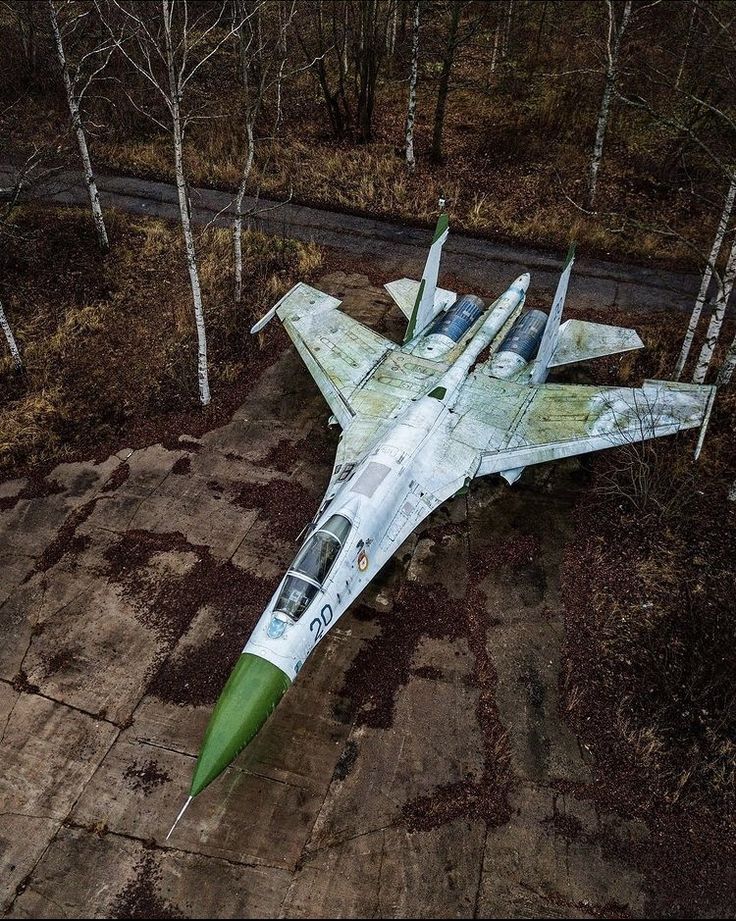

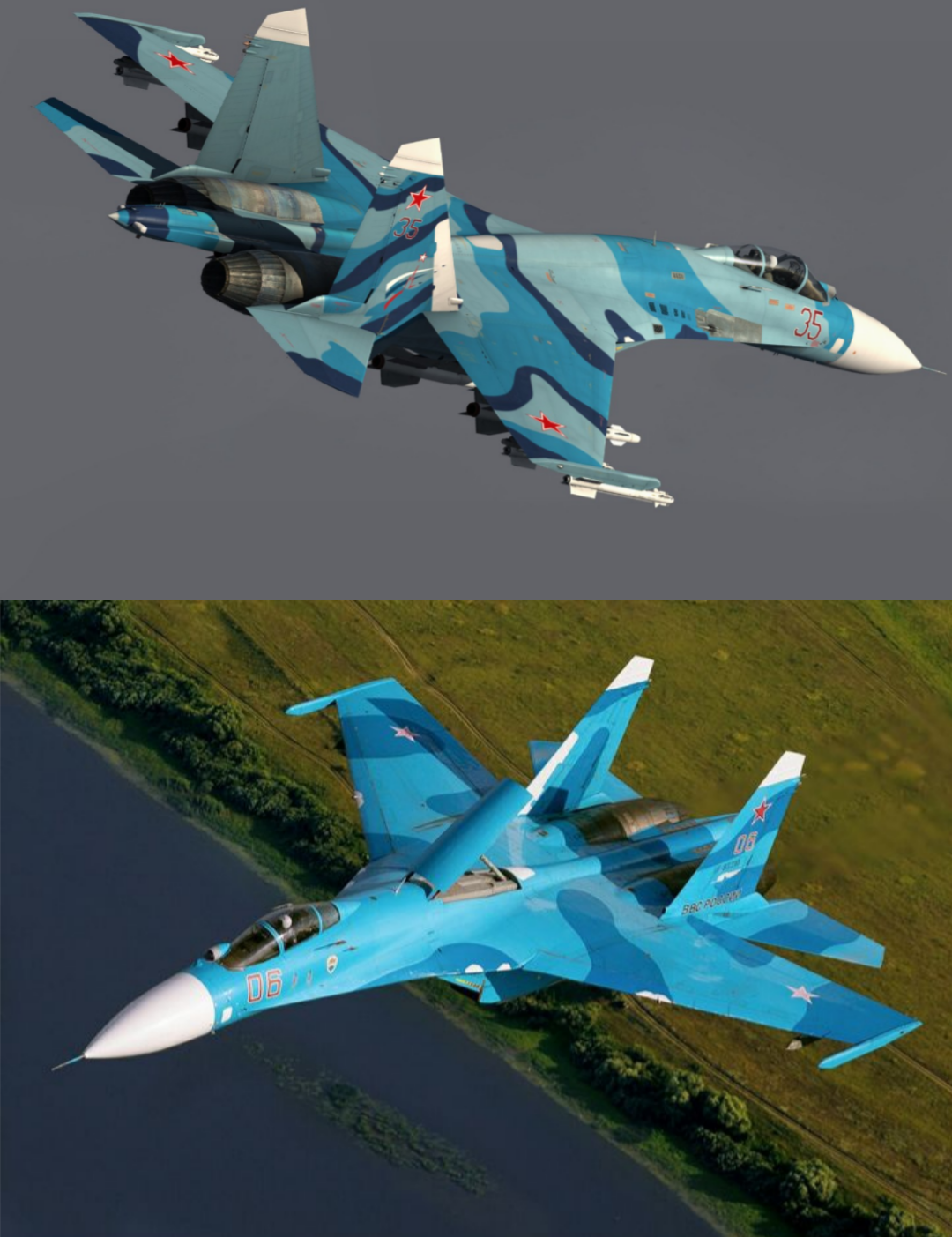

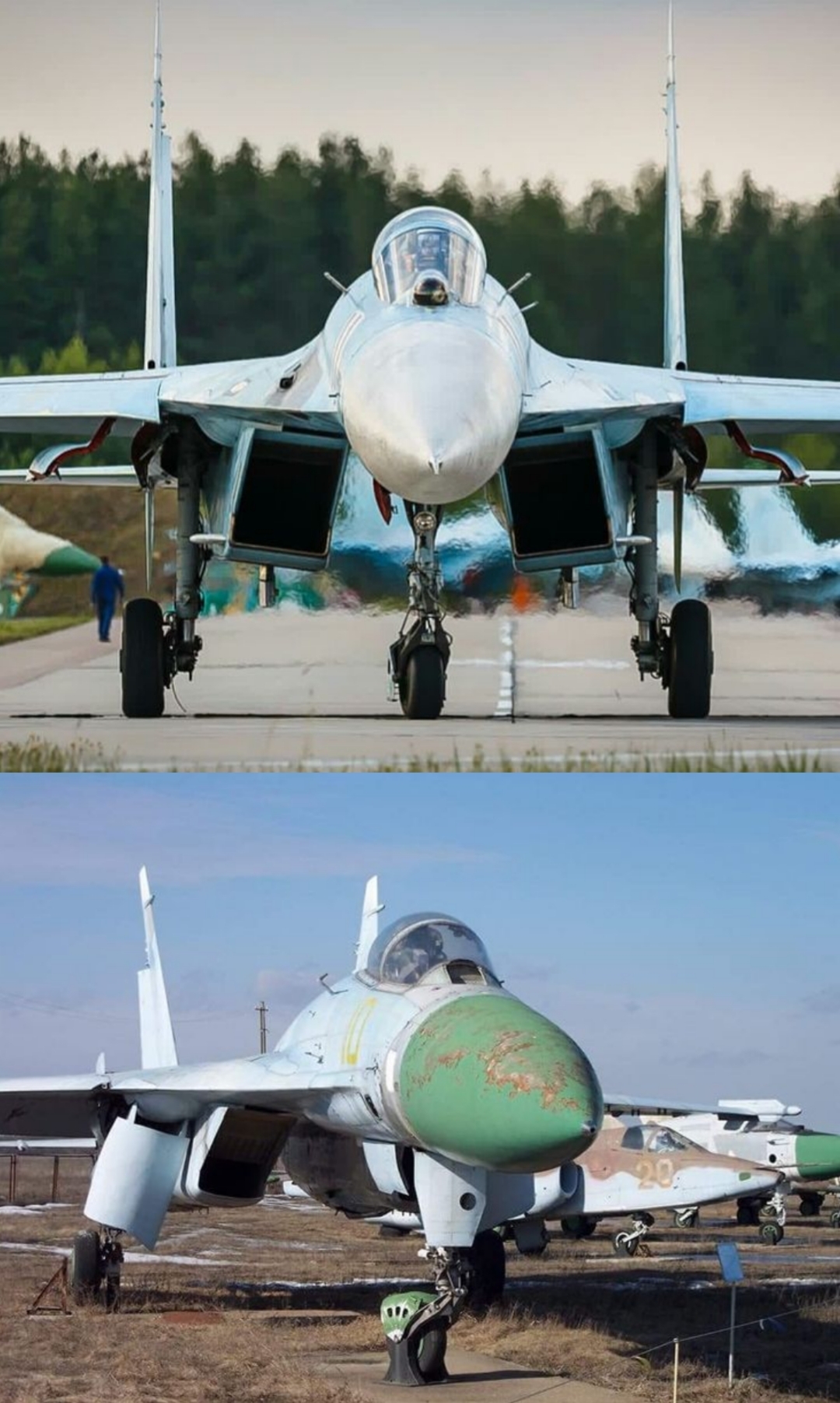

Истребитель Су-27⁠⁠

Советский и российский многоцелевой всепогодный сверхзвуковой тяжелый истребитель четвёртого поколения, разработанный в ОКБ Сухого и предназначенный для завоевания превосходства в воздухе.
Главными конструкторами Су-27 в разное время были Н.С. Черняков, М. П. Симонов, А. А. Колчин и А. И. Кнышев.

Первый полёт прототипа состоялся в 1977 году. В 1982 году самолёты начали поступать в авиационные части, с 1985 года началась их эксплуатация. Су-27 является одним из основных самолётов ВВС России, его модификации состоят на вооружении в странах СНГ, Индии, Китае и других. На основе Су-27 разработано большое количество модификаций: учебно-боевой Су-27УБ, палубный истребитель Су-33, многоцелевые истребители: Су-30, Су-27М, Су-35, фронтовой бомбардировщик Су-34 и другие.

Су-27 — первый советский серийный самолёт с электродистанционной системой управления (ЭДСУ) в продольном канале. Необходимость её применения вызвана тем, что с целью улучшения манёвренности Су-27 был сделан статически неустойчивым на дозвуковых скоростях.

Вооружение. Режим воздух-воздух:

Воздушные цели, с вероятностью 0.5, минимальная скорость цели 210 км/ч, минимальная разница носителя и цели 150 км/ч
Дальность обнаружения целей
- Класса истребитель (ЭПР = 3 м² на средней высоте (более 1000 м)),
- ППС 80—100 км (150 км в режиме дальнего обнаружения)
- ЗПС 25—35 км
- Обнаружение до 10 целей
- Обстрел 1 цели
- Наведение до 2 ракет на одну цель

Режим воздух-земля (только для Су-30, Су-27СМ)

- Обеспечивается картографирование поверхности
- Обнаружение наземных и надводных целей в режиме картографирования реальным лучом
- Обнаружение наземных и надводных целей в режиме картографирования с синтезированием апертуры антенны со средним и высоким разрешением
- Обнаружение наземных и надводных движущихся целей в режиме селекции движущихся целей
- Сопровождение и измерение координат наземной цели;
- Обнаружение танка с ЭПР 10 м² и более, двигающегося со скоростью 15—90 км/ч (в режиме селекции движущихся целей)

Дальность обнаружения, км
- авианосец (ЭПР = 50000 м²): 350
- эсминец (ЭПР = 10000 м²): 250
- ж/д мост (ЭПР = 2000 м²): 100
- ракетный катер (ЭПР = 500 м²): 50—70
- катер (ЭПР = 50 м²): 30
- Наработка на отказ 200 часов
Ракетное вооружение размещено на АПУ-470 и П-72 (авиационное пусковое устройство) и АКУ-470 (авиационное катапультное устройство), подвешенных в 10 точках: 6 под крыльями, 2 под двигателями и 2 под фюзеляжем между двигателями. Основное вооружение — до шести ракет «воздух-воздух» Р-27, с радиолокационным (Р-27Р, Р-27ЭР) и двух с тепловым (Р-27Т, Р-27ЭТ) наведением. А также до 6 высокоманевренных ракет ближнего боя Р-73 оснащённых ТГСН с комбинированным аэродинамическим и газодинамическим управлением.

Варианты размещения ракет «воздух — воздух» на самолёте Су-27С
1. Ограничения по приборной скорости в зависимости от варианта размещения ракет:
- 1—2 — не более 1300 км/ч;
- 3—8 — не более 1200 км/ч.
2. Допускаются варианты несимметричной подвески ракет, за исключением полной односторонней и вариантов с дисбалансом взлётной массы не более 450 кг.
3. На симметричных точках допускается подвеска только однотипных ракет.
4. Допускается попарная симметричная подвеска ракет Р-27ЭР и P-27P одновременно на разных парах точек.

В правом наплыве крыла установлена встроенная 30-мм автоматическая авиационная пушка ГШ-30-1. Скорострельность составляет 1500 выстрелов в минуту, боезапас — 150 снарядов. Прицеливание пушки осуществляется либо по данным с РЛС и ОЛС, либо в режиме «дорожка» — прицеливание по базе цели (размах крыльев обстреливаемого самолёта).
Электро-дистанционная система самолёта имеет четырёхкратное резервирование. На Су-27 установлена станция предупреждения об облучении «Берёза».

Модификации:

Т-10 - Прототип.
Т-10С - Улучшенная конфигурация прототипа.
Су-27 - Предсерийная версия с двигателями АЛ-31Ф.
Су-27 - Одноместный истребитель-перехватчик ВВС, первая модификация самолёта, производимая серийно. Серийный выпуск развернулся в 1982 году. Первые Су-27 поступили в вооружённые силы в 1984 году. Государственные совместные испытания завершились в 1985 году. Оснащён двигателями АЛ-31Ф. Боевая нагрузка — 6000 кг на 10 узлах подвески.

Су-27ИБ - Прототип двухместных истребителей-бомбардировщиков Су-32ФН и Су-34 с расположением сидений рядом. Предназначен для поражения точечных сильнозащищённых целей в любых погодных условиях и в любое время суток. Впервые поднялся в воздух 13 апреля 1990 года.
Су-27М (Т-10М) - Многоцелевой истребитель. Был оборудован более мощным радаром и ПГО. Для инозаказчиков предлагался под обозначением Су-35. Все самолёты под этим обозначением, по каким либо причинам не поставленные на экспорт и попавшие в ВВС РФ, официально проходят по документации как Су-27М.
Су-27П - Одноместный истребитель-перехватчик для войск ПВО страны. Система управления вооружением предназначена только для работы по воздушным целям.

Су-27СК - (серийный, коммерческий) Экспортная модификация одноместного Су-27 (Су-27С) производится с 1991 г. Нормальная взлётная масса 23 430 кг, максимальная взлётная 30 450 кг, запас топлива во внутренних баках 9 400 кг, максимальная масса боевой нагрузки 4 430 кг, максимальная скорость без подвесок 2,35 Маха, практический потолок 18 500 м, длина разбега при нормальной взлётной массе 450 м, дальность полёта 3 500 км, вооружение Р-27, Р-73, назначенный ресурс планера 2 000 часов, двигателя 900 часов.

Су-27СМ - Модернизированная версия серийного самолёта. Первый полёт 27 декабря 2002 года. При доработке самолёта наиболее существенным изменениям подвергается система управления вооружением истребителя. Система управления вооружением СУВ-27Э преобразуется в систему управления вооружением класса «воздух-воздух» СУВ-ВЭШ, дополнительно обеспечивающую применение противокорабельных ракет X-31A. В её состав входят радиолокационный прицельный комплекс РЛПК-27ВЭШ, оптико-электронная прицельная система ОЭПС-27МК, система индикации на лобовом стекле СИЛС-27МЭ и запросчик госопознавания. РЛПК-27ВЭШ является дальнейшим развитием радиолокационного прицельного комплекса РЛПК-27Э самолёта Су-27СК, дополненным каналом «воздух—поверхность». Модернизированная оптико-электронная прицельная система ОЭПС-27МК включает новую оптико-локационную станцию ОЛС-27МК и новую нашлемную систему целеуказания «Сура-К». Установлено 3 многофункциональных индикатора на приборной панели. Установлена новая СПО Л-150, на модификации СМ2, СМ3 она также устанавливается.

Су-27СМ3 - создан на базе задела экспортных Су-27К. Основное отличие заключается в установке двигателей АЛ-31Ф-М1 с тягой 13 500 кгс, усиленной конструкции планера, дополнительных точках подвески.
Су-27СКМ - Экспортная версия Су-27СМ, первый полёт 2002 году. По характеристикам приближен к Су-30МК2, Су-30МКК.
Су-27УБ (Т-10У) - Двухместный (кресла одно за другим) учебно-боевой истребитель. Предназначен для переподготовки лётчиков на самолёт Су-27, сохраняет все боевые возможности Су-27, в носовой части установлена РЛС Н001. Первый полёт на Су-27УБ выполнен 7 марта 1985 года. Серийно строится в Иркутске с 1986 года. Боевая нагрузка — 6 000 кг на 10 узлах подвески.

Су-27УБК - Экспортная модификация двухместного учебно-боевого истребителя Су-27УБ.
Су-30 (Су-27ПУ) - Двухместный истребитель-перехватчик, а также самолёт наведения и целеуказания. Построен на основе Су-27УБ. Способен осуществлять одновременное наведение четырёх перехватчиков Су-27. РЛС Н001.
Су-33 (Су-27К, Т-12) - Одноместный палубный истребитель со складывающимися консолями крыла и горизонтального оперения. Серийное производство мелкими партиями на КнААЗ c 1992 года. Су-33 несут службу на ТАВКР «Адмирал флота Советского Союза Кузнецов». Первые 4 машины перелетели в Североморск и были приняты в эксплуатацию в апреле 1993 году. Официальное принятие самолёта на вооружение состоялось спустя три с половиной года — 31 августа 1998 года. Боевая нагрузка — 6 500 кг на 12 узлах подвески. Установлена система дозаправки в полёте.

Су-33УБ (Т-12УБ) - Учебно-боевой палубный истребитель с нетрадиционным для учебно-боевых машин расположением сидений — бок о бок. Создан на основе палубного истребителя Су-33 Ранее был известен под названием Су-27КУБ. Построен один экземпляр. В настоящее время находится в ЛИИ им. Громова.
Су-34 (Су-27ИБ, Су-32ФН) - Двухместный истребитель-бомбардировщик с расположением сидений в ряд. Предназначен для поражения точечных наземных (надводных) сильнозащищённых целей в любое время суток и в любых погодных условиях. По назначению аналогичен американскому истребителю-бомбардировщику F-15E. Первый полёт выполнен 13 апреля 1990 года.

Су-35 (Су-35БМ) - Многоцелевой истребитель, в отличие от Су-27М, который на международных авиасалонах также назывался Су-35, не имеет переднего горизонтального оперения и оснащён двигателями с системой управления вектором тяги.
Су-37 "Терминатор" (Т-10М-11) - Многоцелевой истребитель с двигателями, оснащёнными системой управления вектором тяги (УВТ), и с передним горизонтальным оперением (ПГО), б/н 711. Создан на базе истребителя Су-27М с ПГО. Построен в единственном экземпляре. Разбился в одном из испытательных полётов, программа создания прекращена (на момент аварии, двигатели с УВТ с него были сняты).

П-42 (Т-10-15) - Рекордные самолёты, переоборудованные из серийных Су-27. В 1986—1990 годах на них был установлен 41 официально зарегистрированный ФАИ мировой рекорд скороподъёмности и высоты полёта. Отличается установкой форсированных двигателей и значительно облегчённой конструкцией (максимальная взлётная масса П-42 составляет 14 100 кг).

Тактико-технические характеристики Су-27СМ:

Экипаж:
- 1 человек
Размеры:
- Длина, м: 21,935
- Размах крыла, м: 14,698
- Высота м: 5,932
- Площадь крыла,м2: 62,04
- Коэффициент удлинения крыла: 3,5
- Коэффициент сужения крыла: 3,4
- Угол стреловидности: 42°
- База шасси, м: 5,8
- Колея шасси, м: 4,34
Вес:
- Нормальная взлётная масса кг: 23 700
- Максимальная взлётная масса кг: 33 000
- Масса топлива кг: 9 400 /5 240
- Объём топлива, л: 11 975 / 6 680
Двигатели:
- Силовая установка: 2 х ТРДЦФ АЛ-31Ф
- Бесфорсажная тяга, кгс(10 Н): 2х 7 600
- Форсажная тяга, кгс (10 Н): 2х 12 500
Скорость:
- Максимальная скорость на высоте 11000 м, км/ч: 2 500 (М=2,35)
- Максимальная скорость у земли, км/ч: 1 380
- Посадочная скорость км/ч: 225—240
Дальность полета:
- 3 790 км
Практический потолок:
- 18 000 м
Длина разбега, м: 650
Длина пробега, м: 620
