Индукционная плитка
Здравствуйте!

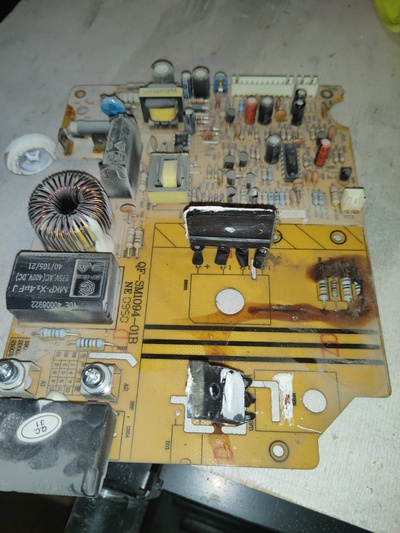

Очень надеюсь на помощь сообщества. Вышла из строя индукционная однокомфорочная плитка. Вскрытие показало что не могу определить сгоревший стабилитрон в цепи H20R1202. На нём никакой маркировки нет (маленький стеклянный крсного цвета под стеклом). В даташите нет схем подключения H20R1202.
Подскажите, пожалуйста, на сколько вольт этот стабилитрон нужен.
UPD. Огромнейшее спасибо вам за ваши отклики. Но я, нехороший человек, ввёл вас в заблуждение(((

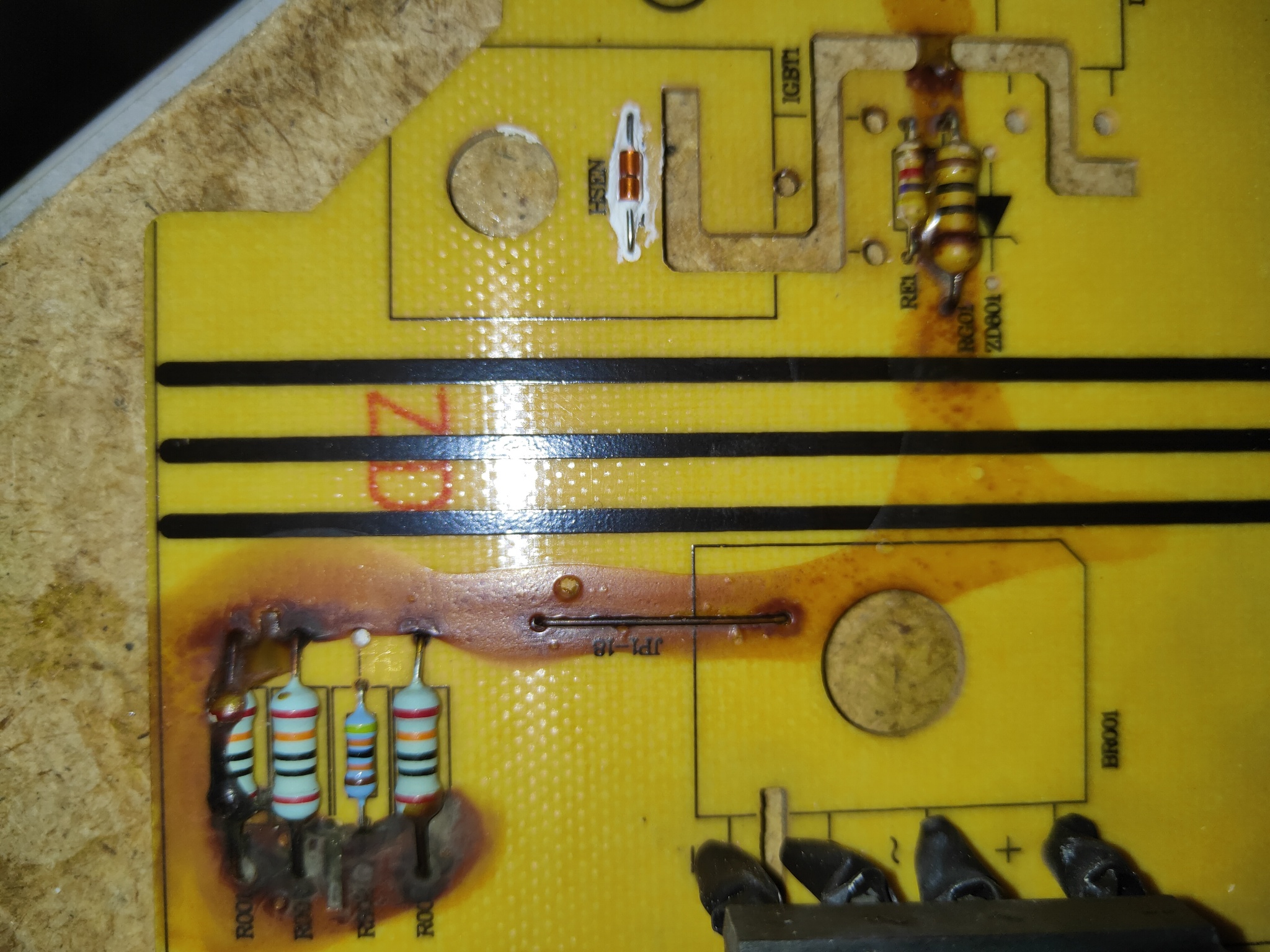

Это терморезистор 9 кОм. Конструктивно стоит на плате под H20R1202, который через термопасту с ним соприкасается (защита).
Транзистор и все резисторы поменяю. Если результата не принесёт то дальше копать не буду, т к на сегодня это не совсем экономически целесообразно (относительно недорогие эти настолки да и времени не 5 минут на всё это).
