Ну что ж, у меня появилось довольно много подписчиков и нужно делать обещанную вторую часть обзора. Приступим.

Напомню, что этот ноут не является toughbook`ом, т.е. защищенным ноутбуком, хоть это и Panasonic. В комментариях к прошлой статье я писал про модель CF-25, которая есть у меня в коллекции. Вот он первый именно защищенный ноут от Панаса – тяжелый, железный, прочный.

Начну я, пожалуй, с разбора данного ноута. Я видел кишочки довольно большого количества ноутбуков. Старые ноуты, особенно мне запомнились Тошибы, были интересны в разборке. Платы могли располагаться в несколько этажей, производители не гнушались сделать 8-9 типоразмеров болтиков, которые нужно было обязательно завернуть на свое место. Помнится, разбирая какую-то тошибу, я на бумаге рисовал схему расположения болтов по типоразмеру, чтобы не ошибиться при сборке. Зато не было никакого ненавистного клея и скотча как в современных ноутах.

CF-41 пример махровой классики. Его не пытались сделать компактным, тонким или гламурным. Тогда, мне кажется, мало помышляли о таком, хотя и были модельки типа старых portege, которые старались быть красивыми. Но техпроцесс того времени позволял это сделать с большим натягом. Еще, нужно отметить не было тотальной унификации. Выбирая сейчас ноут или смартфон очень трудно найти что-то необычное, что то, что выделялось бы из общей массы. Смартфон – черный, реже другого цвета, прямоугольный обмылок, ноутбуки – алюминиевый и тонкий если денег много, если мало – потолще и пластмассовый. Производители крайне неохотно идут на эксперименты. Технику теперь к сожалению, делают маркетологи.

Внешний вид модели я описывал в первой части статьи. Закончил я над необычно сделанным доступом к CD ROM - под откидной клавиатурой. Здесь же есть отсек для хранения дисков. Забота о пользователе, так сказать, плюс подробная инструкция на 2 языках как правильно класть и вынимать диски.

Начнем разбирать

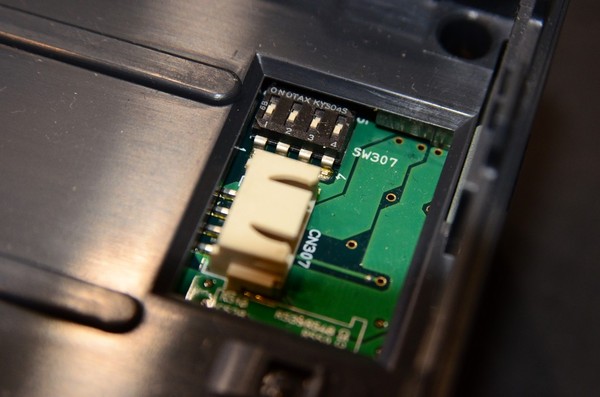

Сдвигаем крышку снизу. Получаем доступ к жесткому диску и дополнительному пустому отсеку. Про диск немного ниже, расскажу про этот отсек. Здесь размещалась никель-металлогидридная отдельная «суб» батарейка, для того, чтобы можно было заменить основную батарею, не прекращая работу устройства. Батарейки у меня конечно же нет. Здесь же размещаются микропереключатели (DIP) для смены портов ввода-вывода (I/O) звуковой карты, LPT и COM порта. До эпохи plug`n`play иногда была необходимость указывать ряд параметров устройства, чтобы драйвер смог подхватить его. Иногда эти устройства конфликтовали между собой.

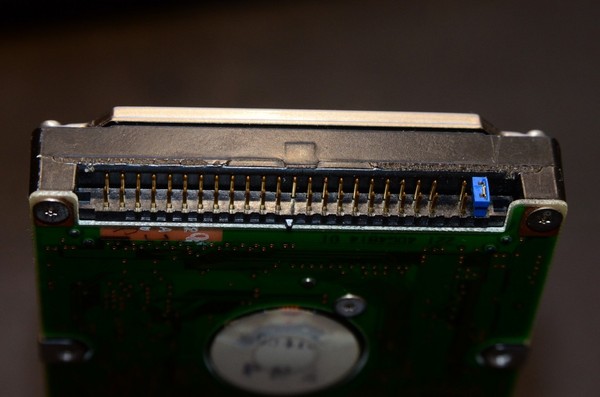

Жёсткий диск. Модель HITACHI IBM-DPRA-21215. IDE-AT, 1216 мегабайт, 2 блина, скорость вращения 4900 об/мин. За счет 2 блинов, толщина корпуса 17 мм, против 9-11 на современных HDD. Дата производства – апрель 1996 года. 149 баксов, в ценах тех лет. На 3 фотке выбор режима работы master/slave перемычкой.

Разбираем дальше. Как и на многих современных ноутах, панель над клавиатурой на защелках. Под ней верхний слой плат и индикаторы. Откручиваем дисплей и снимаем верхнюю крышку.

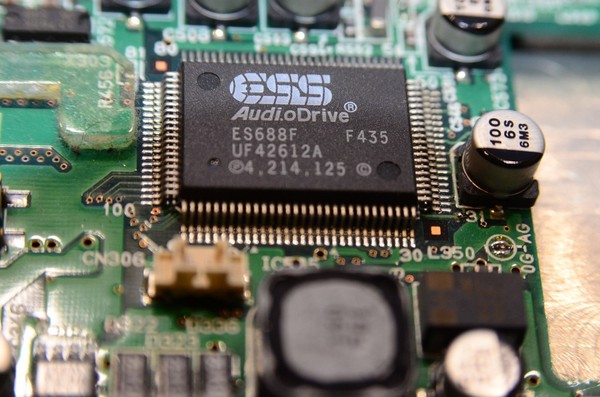

Из интересного здесь довольно известный аудиочип ESS AudioDrive ES688F и аналоговый регулятор громкости

Датчик положения крышки клавиатуры, что бы система могла начать работать с CD-ROM  и датчик закрытия крышки

Порт медиа отсека

Вообще медиа отсек (media bay, media pocket у разных производителей) подразумевался как универсальный порт расширения. Здесь были батарейки, флоппи дисководы, сидиромы, которые можно быстро сменить для расширения возможностей ноутбука. Бывали и более необычные убердевайсы. В частности, для этой модели всего за 649 бачей можно было приобрести специальный видео декодер формата mpeg-1. Так то.

Идем дальше. Этажи плат соединяются между собой посредством двух больших коннекторов.

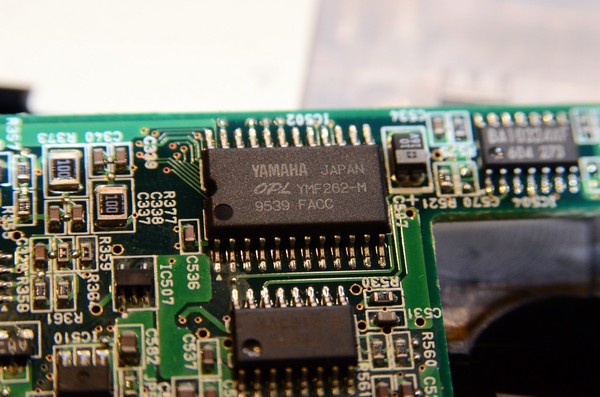

На нижней стороне платы из интересного синтезатор Yamaha YMF262-M

ЦАП YAC512-M (кто не в курсе, это все компоненты звуковой платы)

Со снятой верхней платой. Медь - это система теплоотвода процессора.

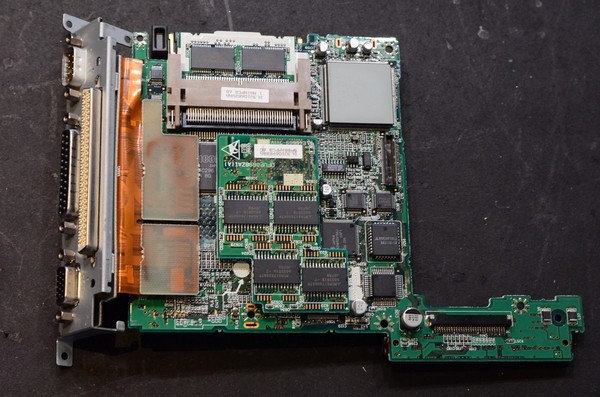

Здесь интересна компоновка процессора. Он распаян на отдельной плате, которая стоит 2 слоем.

Вот он пламенный мотор, не требующий активного охлаждения. Pentium 120 MHz. Техпроцесс 350 нанометров, 3,3 млн транзисторов на борту. Теплоотвод, кстати, сделан снизу процессора, т.е. со стороны «ножек», если бы они у него были. Далее 8 килобайтный модуль памяти, кэш процессора. С обратной стороны платы еще один такой же.

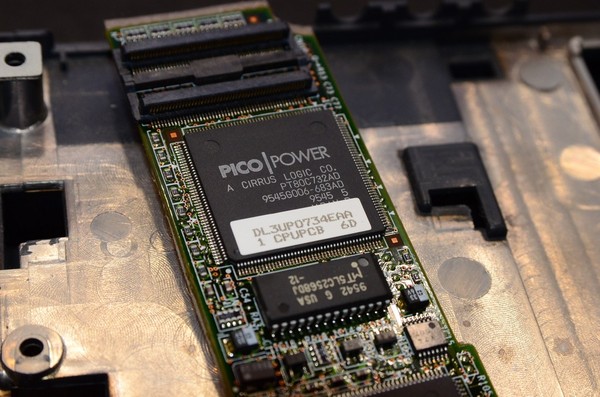

Еще какая то микруха, назначение которой я найти не смог. Скорее всего какой-то компонент видеокарты, судя по названию.

Опускаемся на уровень ниже. Далее нижняя плата обратной стороны.

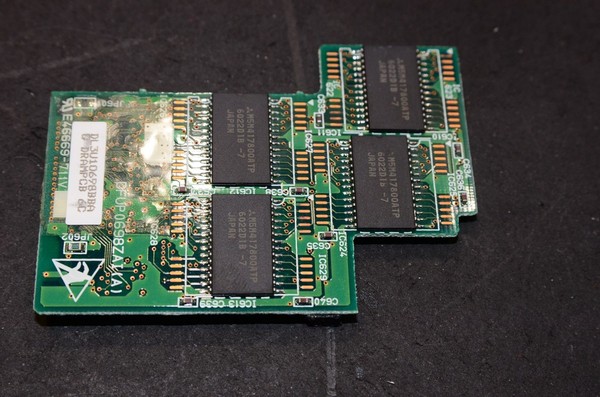

Оперативная память 16 мегабайт. Плата двусторонняя, распаяно 8 двухмегабайтных модулей. Стандарты совместимости горько плачут глядя на этот модуль.

Как выяснилось в пост можно запихать только 25 картинок :) Но я почти убрался. Разборка в целом завершена, остались не выложенными пару фоток нижней платы. Если кому-то будет интересно выложу в комментариях.

Я постарался максимально подробно рассказать, что внутри у этого старичка. Буду рад ответить на вопросы. Опять же если будет интерес, в следующей части подключу ноут к интернету, специально откопал старый модем, спаял кабель для него, может быть поставлю пару игрушек.
