Смарт браслет за 15 минут своими руками
Многие видели подобное, думаю. Вот мой опыт, как за 15 минут и ~100 руб денег сделать из обычного браслета - проездной.
Уровень сложности - "Если хоть раз видел паяльник - то все получится"
Как и огромное количество жителей Москвы иногда пользуюсь метрополитеном. Пользуюсь не часто, порой забываю проездной дома - а это не приятно. А часы я дома не забываю. Знаю, что можно пойти и купить браслет "тройка" - но во-первых на руке уже есть часы, а во-вторых браслеты эти страшные, как по мне.
Первым делом идем на али экспресс, ибо нам будет нужна антенна, а где их тут рядом взять - я не знаю. Там ищем "rfid antenna coil" - вариантов будет уйма. Первое, что надо искать среди этого всего - заветную надпись "13,56 мгц", нужна именно такая. Второе, что смотрел лично я - это диаметр не должен превышать 20 мм - ширина моего ремешка часов. Через 3 недели в почтовом ящике находим следующее
Вот они, антенки с чипами, аккурат 20 мм диаметром. Сам чип нам не нужен, будем пересаживать метрошный.
Далее в ход пошла карта "Тройка". ВНИМАНИЕ! Не надо сразу раскурочивать свою единственную карту, где на счету привязан проездной на год. Купите новую или поищите завалявшуюся старую. Далее все по классике - карту в ацетон. Если и его рядом не оказалось - то позаимствуйте у своей женщины малость жидкости для снятия лака. Тоже подойдет, хоть и слабее на много - процесс займет больше времени. По этому карту я просветил фонарем, нашел там чип, вырезал его с запасом около 5 мм с каждой стороны и забросил маленький кусочек плавать в жидкости. Через несколько часов чип легко извлекся из мягкого пластика
Как видно - у чипов всего 2 контакта, на "троешном" - тоже, так что ошибиться будет сложно. отпаиваем один чип, припаиваем нужный.
По ходу дела все это проверяем на телефоне с NFC - карта точно работала до наших махинаций, купленные чипы - тоже. После "пересадки" тоже проверяем - работает. Осталось дело за малым - Приклеиваем это дело с обратной стороны ремешка. Мой выбор пал на двусторонний скотч.

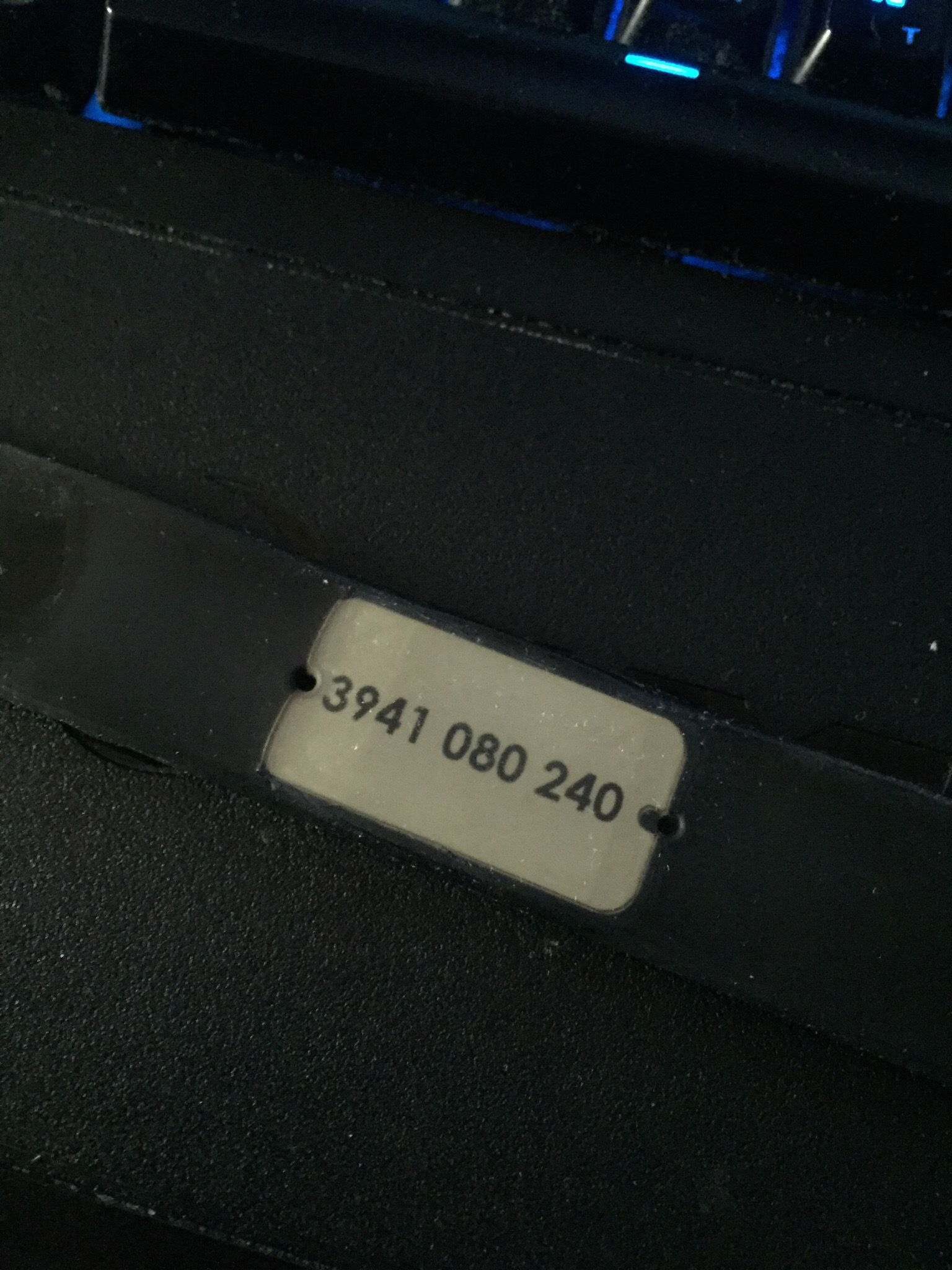

Сверху прилепил кусок ленточки, чтоб по руке не терлось, до и сохраннее будет конструкция.
По итогу - все отлично работает. Пополняю через мобильные банки всякие, далее - у желтого терминала записываю. Считывается везде без проблем - кулаком по турникету - и двери открываются)
Изнутри конечно этот скотч с лентой выглядят убого, но этого не видно, когда часы на руке. Да и вариант этот временный, так как впереди еще "вживление" банковского чипа для бесконтактной оплаты. Вот там уже вся конструкция будет вшита внутрь ремешка/
Пардон, если получилось сумбурно, фоткал, как водится, на паяльник.
