Реплика гитары KK Downing из Judas Priest1
Всем привет!
Сегодня расскажу о необычной гитаре, которую мне довелось сделать. Речь идет о реплике гитары Mini V гитариста Judas Priest KK Downing.
ТЗ было очень строгим:
- максимально близкий к оригиналу размер (включая толщину);
- максимально близкий к оригиналу профиль грифа;
- минимальный вес гитары;
- скаллопированная накладка грифа;
- максимально прочная и надежная конструкция;
- отсутствие "пятки" грифа".
Для понимания, вот так выглядит оригинал:
Неповторимый (или повторимый?) оригинал
Итак, подготовив чертеж, приступаю к работе. Для того чтобы гитара была легкой и прочной выбрал для корпуса и грифа махагон. Гриф переклеил из 2х частей, накладка - эбен. Вот такой наборчик получился
Мини Ви. Стартер пак
Далее берусь за гриф. Во-первых сделал наклон головы, усилив его карбоновыми рейками, доходящими почти до колков. Нижнюю часть головы дополнительно усилил вставкой из американского ореха, поскольку волюты конструкцией не предполагается. Вот такая заготовочка получилась:
Заготовка грифа. Видно очертания будущей головы-"клюшки"
Далее делаю корпус. Здесь, казалось бы, ничего сложного, однако пришлось попотеть, выбирая нужную толщину так чтобы было достаточно дерева для надежной вклейки грифа, а также для необходимого посадочного места тремоло системы "Калер".
Корпус гитары
Отфрезеровав паз по анкер, накладку с инкрустацией и профиль грифа, вклеиваю гриф в корпус. Устанавливаю стальные лады 2.8 мм, делаю необходимые скосы и фаски. Уже похоже на гитару. Видно, насколько глубоко вклеен гриф.
Гитара перед шлифовкой и покрасом.
После "любимого" мной процесса шлифовки гитара отправляется в покрас и на сборку:
Гитара перед сборкой
Итак, настал долгожданный момент, гитара собрана и отстроена. Вот так выглядит окончательный результат:
Спеки гитары:
гриф: махагон, переклееный из 2 частей, с усилением карбоном и американским орехом;
толщина грифа: 19 мм (1-й лад), 20 мм (12 лад);
анкер: двусторонний GuitarsCraft;
корпус: махагон;
накладка: эбен, радиус 12 дюймов, скаллопированный;
мензура: 24.75 дюймов
лады: нерж сталь 2.8мм Sintoms;
бридж: Kahler 2300;
топлок: Schaller R3 12 дюймов;
звукосниматель: Dimarzio Super Distortion;
колки: Schaller M6 локовые;
цвет: ferrari red;
вес: 2.4 кг.

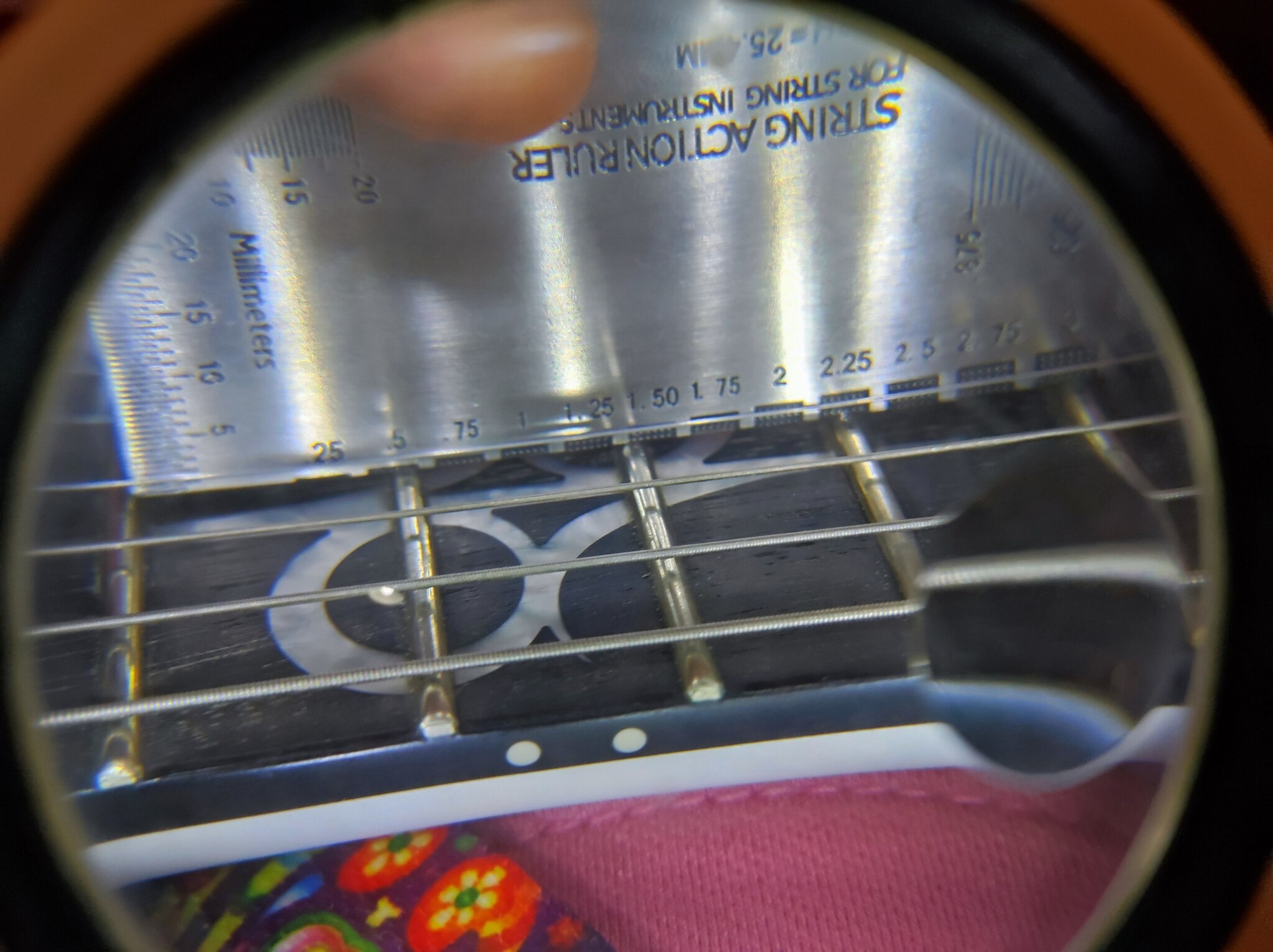

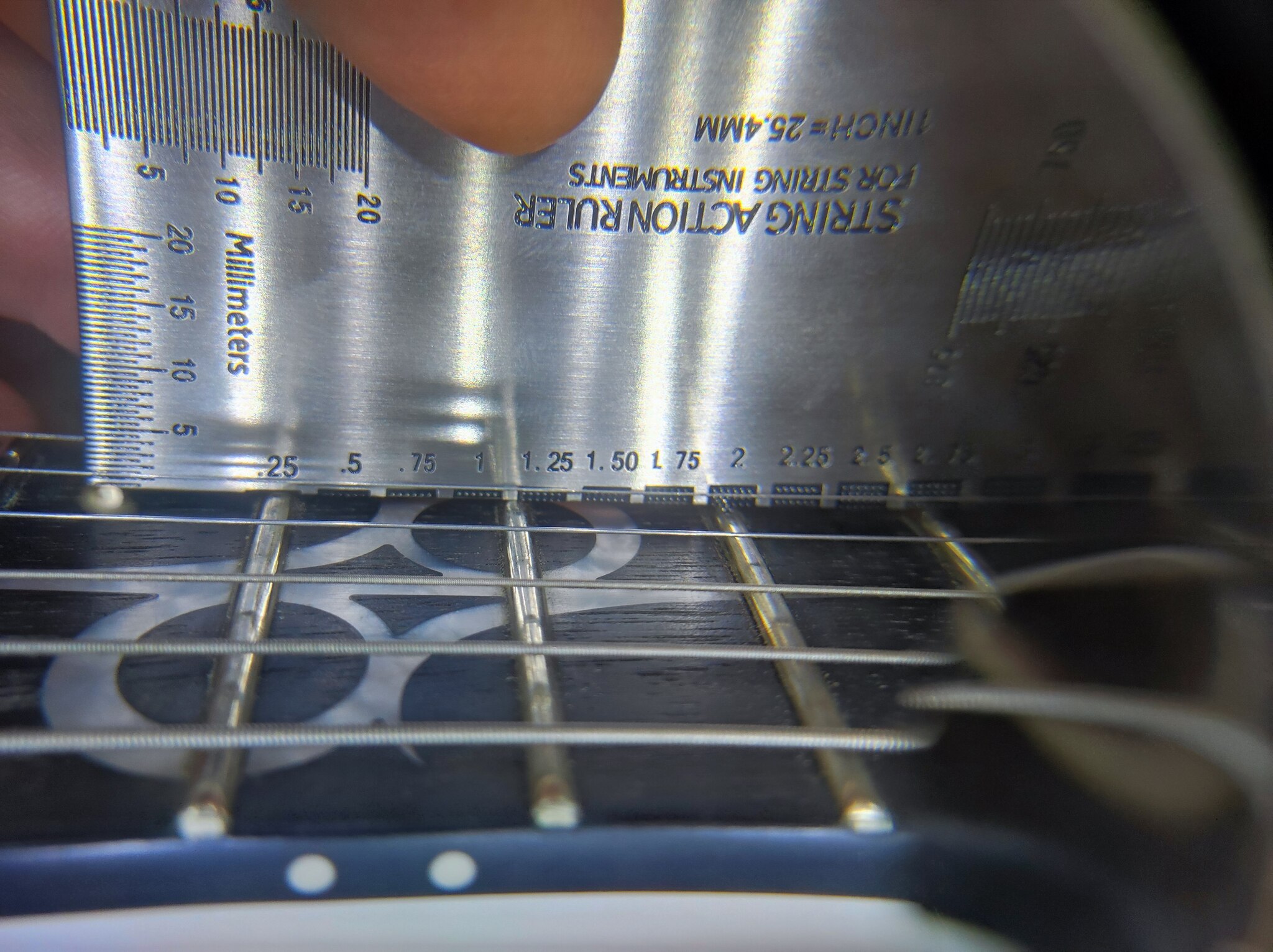

Из особенностей хочется выделить короткую гибсоновскую мензуру с тонкими струнами 8-38 и скаллопированный гриф. Все это позволило сделать очень низкий экшен - 1 мм на 12м ладу для всех струн. Также тонкий корпус позволил сделать гитару очень легкой.
На мой взгляд, получилось очень близко к оригиналу, так это или нет, буду рад прочитать в комментариях, а также с удовольствием отвечу на возникшие вопросы :)
Если вы дочитали до этого места, и вам было интересно - спасибо!
На сегодня все, всем добра!
