Помощь с Dell Latitude E7240

Всем доброго времени суток, друзья :)

К сожалению случилось то, что случилось, а именно подбил матрицу на своём E7240. Решил что раз уж менять матрицу, то как минимум уже на IPS (вместо TN), а в идеале ещё и FullHD (плюс комплектации FHD у этого ноута были).

Столкнулся с проблемой - шлейф. В нём не распаяны каналы для работы FullHD, хотя вроде как на самой плате всё для этого есть и распаяно.

Пробовал брать шлейф от Latitude E7270 (там распаяны проводки), но с данным шлейфом ноутбук не включается вообще. Заказал шлейф от E7250, но вовремя предупредили меня чтоб не подключал, ибо выбьет "мульт".

И на данный момент всего 3 варианта вижу:

1) Забить и поставить обычную HD матрицу, но IPS.

2) Как-то где-то пытаться найти совместимый шлейф, но что-то не очень у меня это выходит.

3) Допаять в родной шлейф недостающие проводки...

Собственно с последним вариантом и решил обратиться сюда, так как имхо для этого несколько криворук и надеюсь что может поможет с этим кто? Желательно в СПб чтобы не заниматься пересылками. Или может кто хорошо разбирается и может шлейф подсказать...


Итак, в оригинале стоит следующая матрица и шлейф:

BOE HB125WX1-100

VAZ50 Normal EDP Cable P\N: DC02C004Y00 rev 3.0


Заранее спасибо)

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

1
DELETED
Автор поста оценил этот комментарий

Спасибо, полезное инфо!

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Рад что пригодилось :)
0
Автор поста оценил этот комментарий

А можно поподробнее про минимальные модификации?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

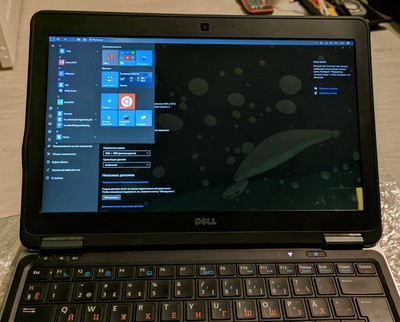

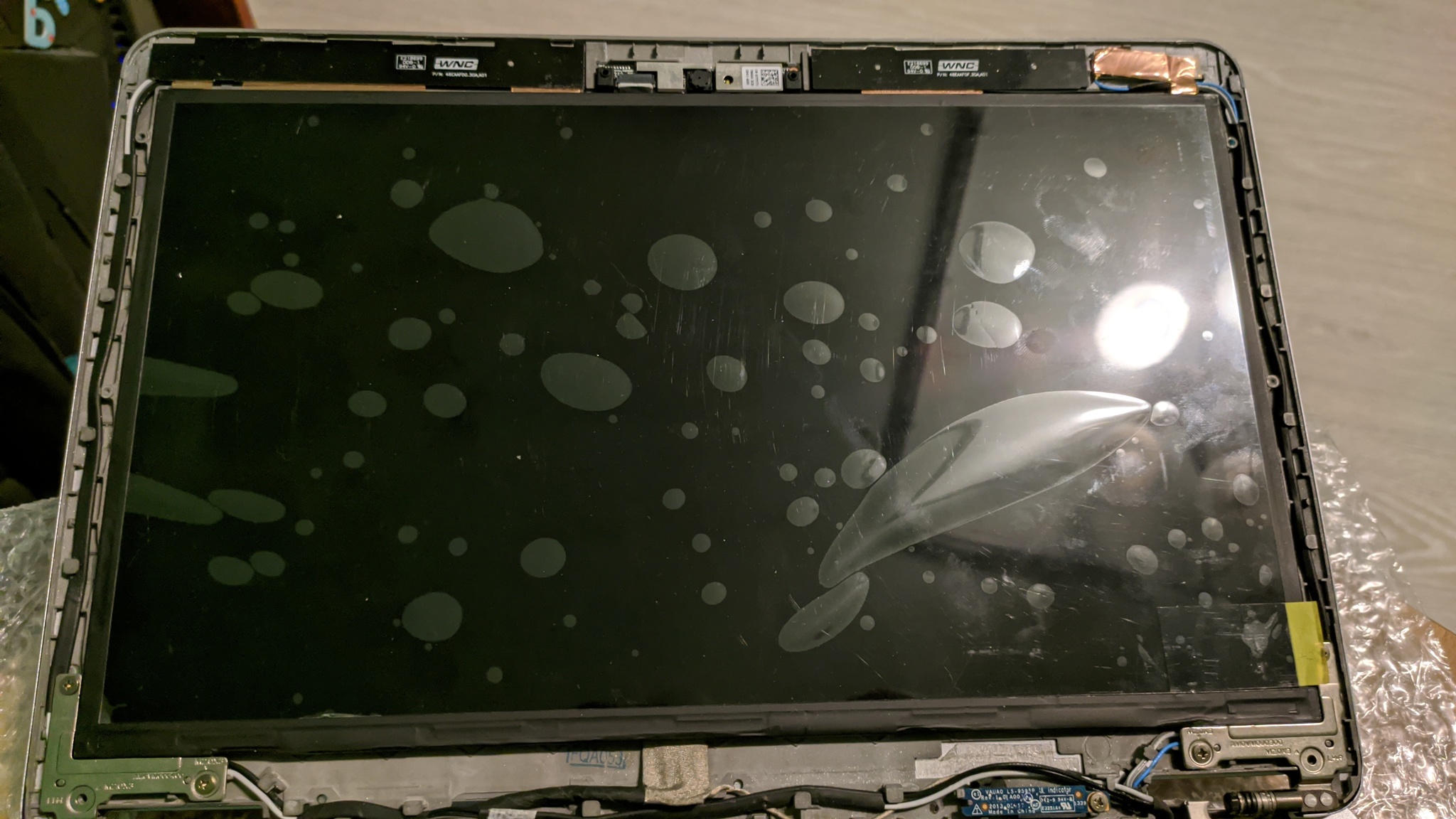

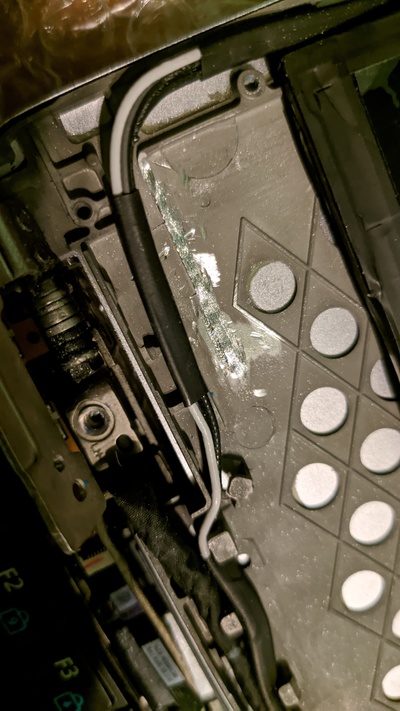

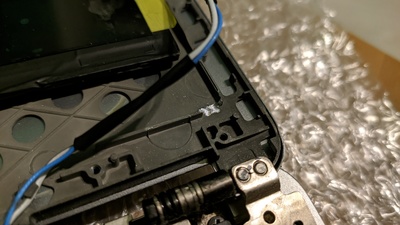

Приветствую. Сразу скажу, что это наверное относится к конкретно указанной матрице. В самой крышке пришлось спилить (сточить) некоторые элементы. Вот фото:
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
0
Автор поста оценил этот комментарий

К сожалению не хватает рейтинга чтобы отредактировать пост.

Всё в итоге получилось :)

Вдруг кому пригодится, использованные компоненты:

Шлейф: Dell Latitude E7240, DC02C004W00 0CKD2W Touch

Матрица: Samsung LTN125HL01 D02.

Завелось с первого раза, без каких либо танцев с бубном. Модификации крышки корпуса минимальны)

показать ответы
1
Автор поста оценил этот комментарий
У этих латитьюдов матрицы совместимы с матрицами от lenovo thinkpad. Для твоей модели подходит от x250.
на мой е6230 купил от lenovo x230.

Поищи на али 'x250 ips'
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Есть такая, а именно BOE HB125WX1-200. Но не лезет чуть по габаритам.

Я пока заказал 40pin edp шлейф и планирую поставить матрицу LP125WF1(SP)(G1). Шлейф от сенсорной версии короче говоря. Вот выше как раз ссылочку кинули на него (спасибо ещё раз).

Когда всё приедет, я подредактирую пост и допишу что получилось)

1
Автор поста оценил этот комментарий

hd матрица 30 пиновая , full hd 40 пиновая матрица  , причем из 10 добавленных проводков 8 задействованы , врядли кто то будет гемороится ,купите лучше 40 для вашего ноута DC02C004W00 вот к примеру https://aliexpress.ru/item/4000595830352.html?spm=a2g0o.prod...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Благодарю за ответ! 30pin матрицы fullhd тоже есть и для её работы как раз 2 проводка не хватает. Но кстати спасибо за подсказку со шлейфом, я рассмотрю этот вариант обязательно!
1
Автор поста оценил этот комментарий
У вас матрица стандарта EDP, а 40-pin матрицы это LVDS. Никакие шлейфы и переходники не помогут.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Не очень понял при чём тут 40pin, я их не упоминал :)
В остальном да, знаю что есть и то и другое
