Починить MIDI-клавиатуру
Приветствую соклубников!
Решил обратиться с проблемой, решить которую сходу не получилось.
На клавиатуре M-Audio Oxygen 49 некорректно работают некоторые клавиши (по всей длине проблема повторяется). Некоторые по две нажимаются, а некоторые при нажатии вообще несколько штук соседних активируют разом. На ноуте, на Аймаке и на стационарном компьютере с Виндой беда одна и та же, с любым USB кабелем. Читал, что у многих мидиклав эта беда встречается, перепрошивка и сброс не помогли. Разобрал, доставал каждый блок и пропаивал почти все детали, ибо качество пайки не очень, и видимо чинили её до меня коряво, исправлял места.
Собрал - всё то же самое, ничего не изменилось. При включении цифры на дисплее показывает, некоторые пады справа еле светятся и слабым изменением яркости реагируют на повороты крутилок. И поведение клавиш не изменилось, часть по всей ширине клавиатуры как бы замыкает собой несколько сторонних.

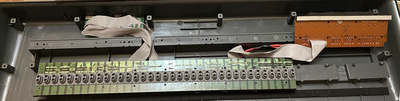

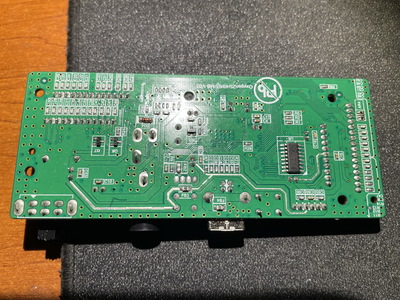

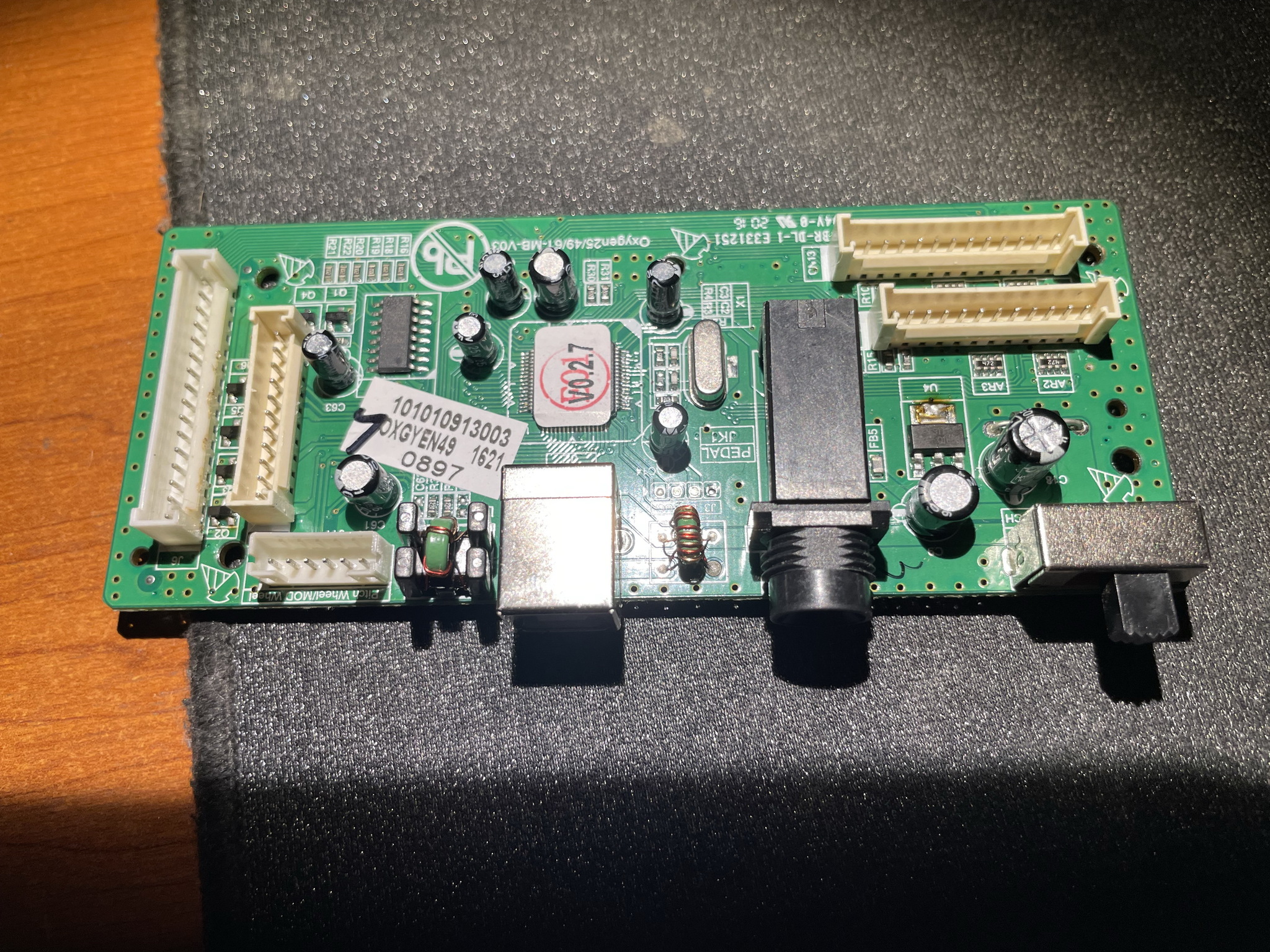

Прочёл, что могут замыкать энкодеры в крутилках, разобрал, стал отключать блоки. Дальний блок падов, потом блок крутилок.. Ничего не изменилось, клавиши на экране так же глючат. Ладно, отключил даже блок с клавишами и цифровым дисплеем. Проблема не решилась. В клавиатуре остались только клавиши, длинные платы которых я так же разбирал, чистил изопропиловым спиртом и все контакты пропаивал по новой с кислотным флюсом (потом очищал спиртом, разумеется). И осталась основная плата с USB и питанием. К ней идут с клавиш два разъёма. Уже их стал по одному отключать: получается что с отключением одного разъёма уходит проблема в массовом нажатии клавиш, остаётся только проблема сдвоенности некоторых пар. И наоборот, если второй шлейф в одиночестве остаётся, то проблема меняется на противоположную.
Думаю куда теперь копать. Это либо программный глюк и сбой в микросхемах, либо ещё раз доставать платы клавиш и смотреть уже диоды, там их множество рядов.
Кто встречался с подобными проблемами, поделитесь реальным опытом!
