В моём посте про стройку дома многие просили обзор на кран.
Итак, решив строить дом, понял что нужно как то облегчить себе задачу по подъёму блоков. Посмотрев варианты кранов в интернете, ничего подходящего мне не нашёл. И как то сидел пил пиво, взгляд мой упал на кружку, вернее даже на руку с кружкой :-) Придумывать то ничего не нужно, всё уже придумано самой природой. Рука может дотянуться куда угодно в радиусе её охвата. Решено, делаю двуплечевой консольный кран (это я только потом узнал что он так называется).
9 мая 2025
Кран состоит из основания-платформы на колёсиках для грузовых тележек, башни (сварена из профильной трубы 40х40), и двух стрел, способных вращаться ( труба 100х50, поворотный узел на автомобильных ступицах)

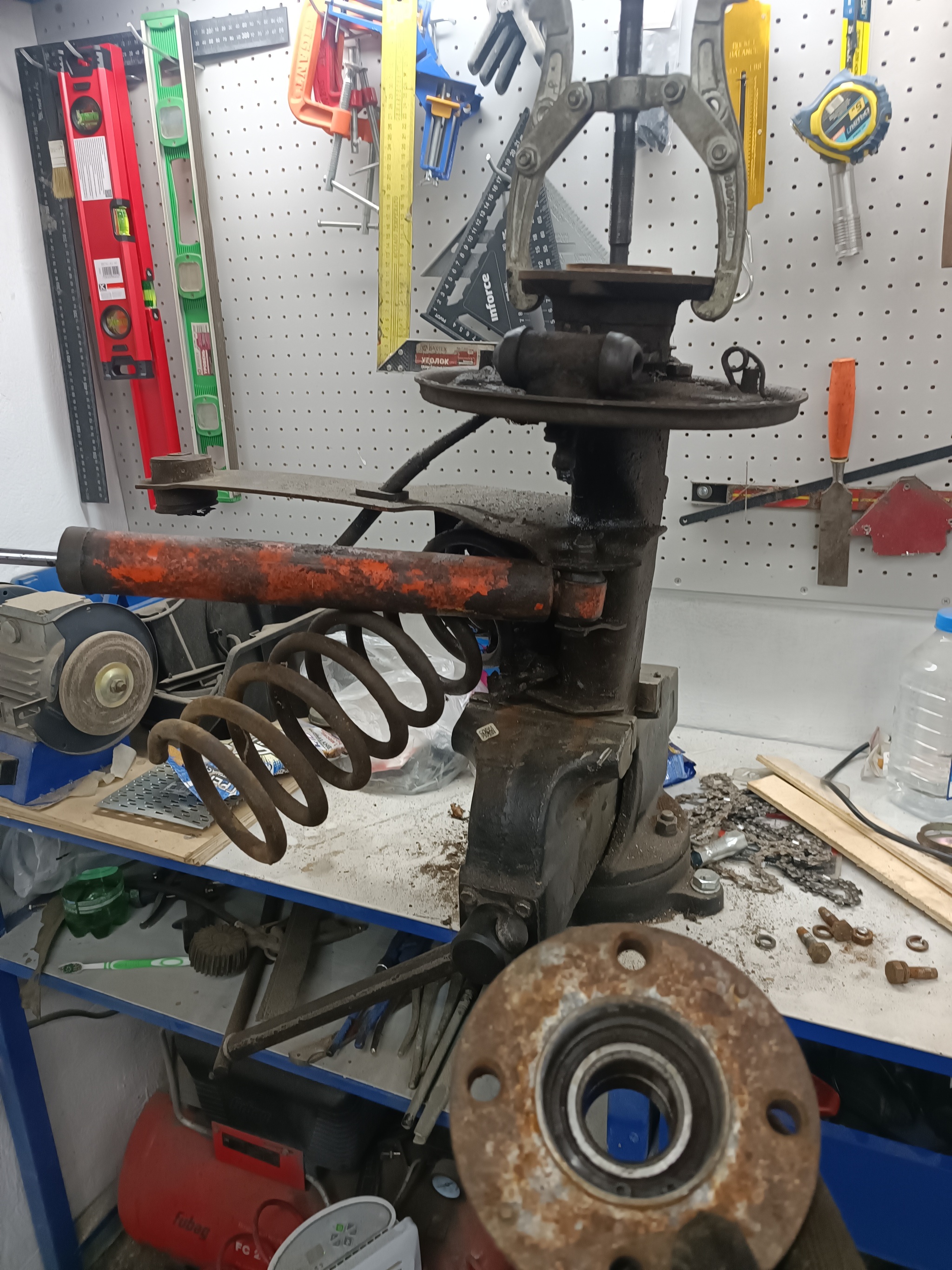

Посетив металоприемку нашёл там пару ступиц, скорее всего от какого-то Российского автопрома
Ломаю узел на нужные мне запчасти

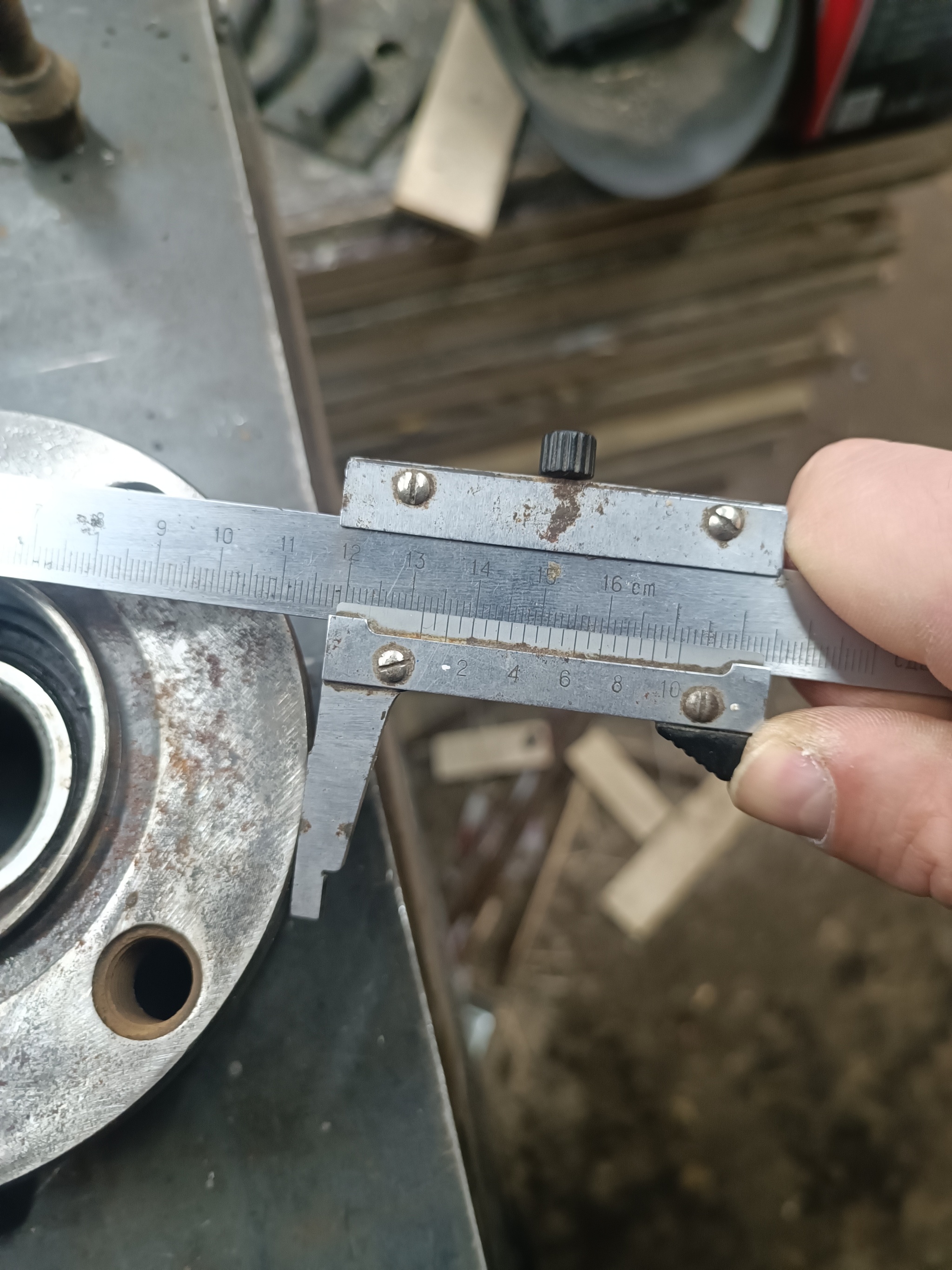

Изъяв ступицы из полной конструкции понял что подшипники там приказали долго жить. Взяв образец поехал в ближайший магазин за новыми.
Заменив подшипники начал искать толстостенную трубу подходящего диаметра, путь мой снова лежал на металоприемку :-)

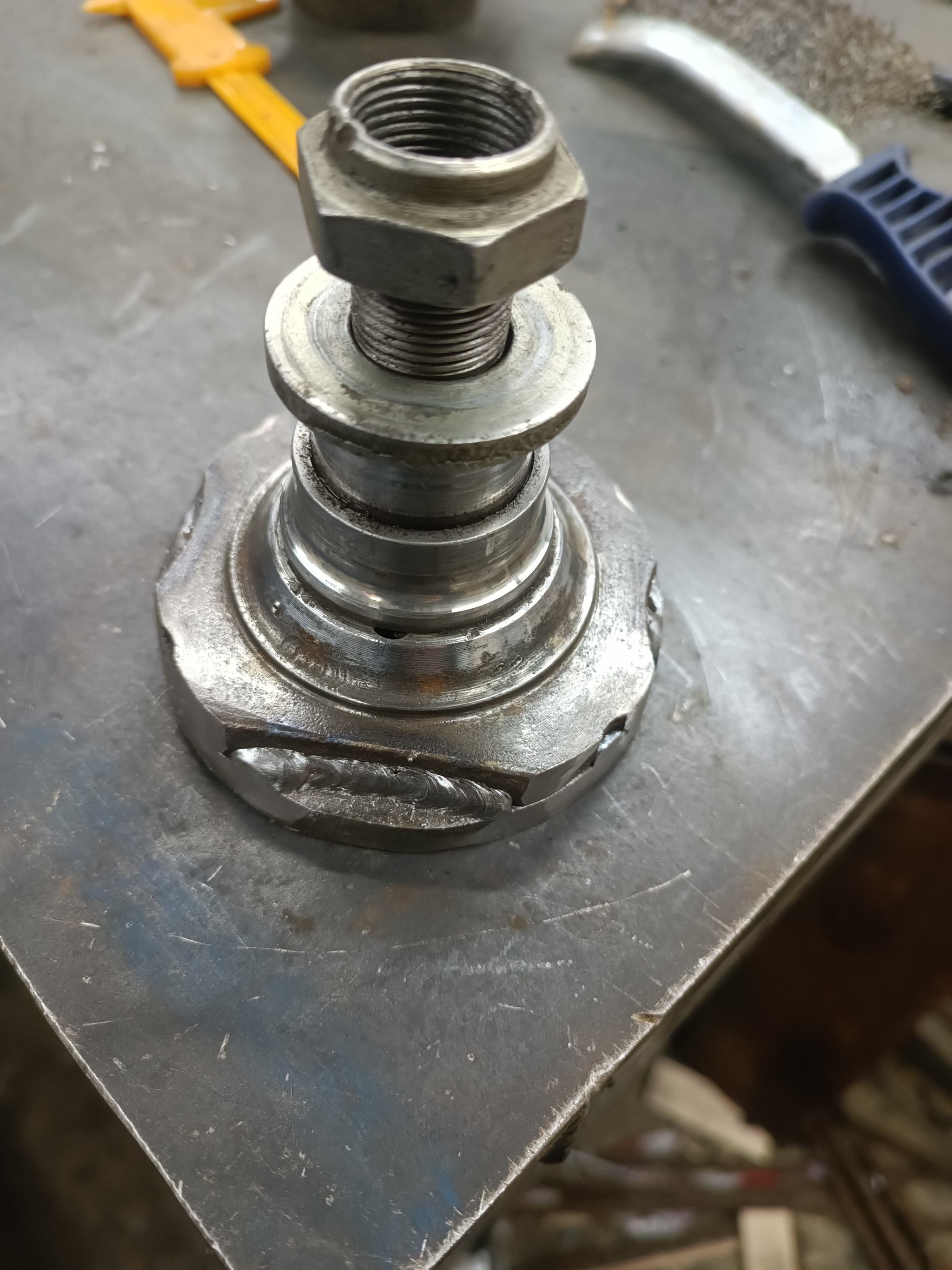

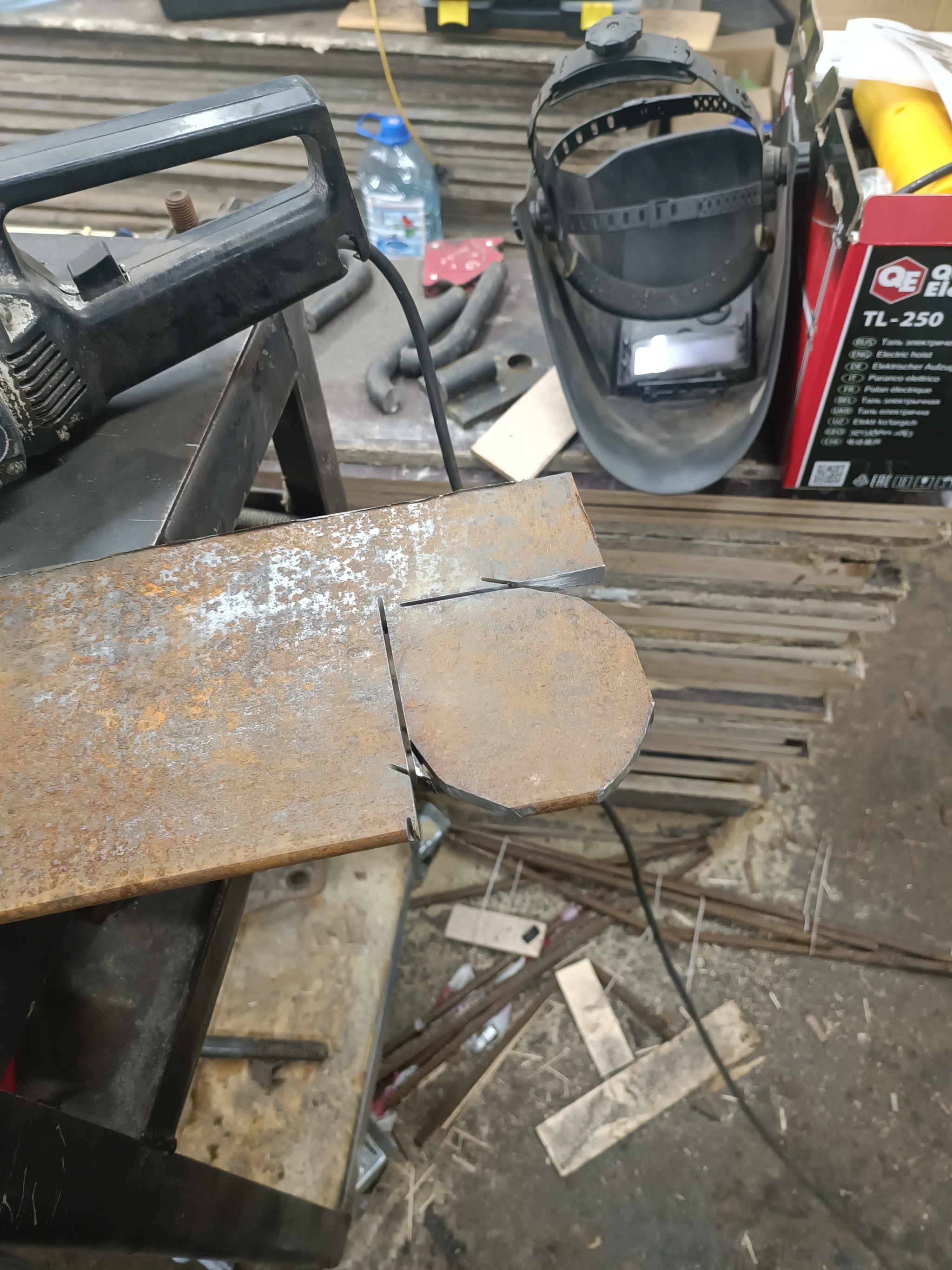

Найдя подходящую трубу, отсек всё лишнее от ступицы и так как не получился ровный круг, пришлось такой вырезать из фольги 10мм и приварить к основанию ступицы.

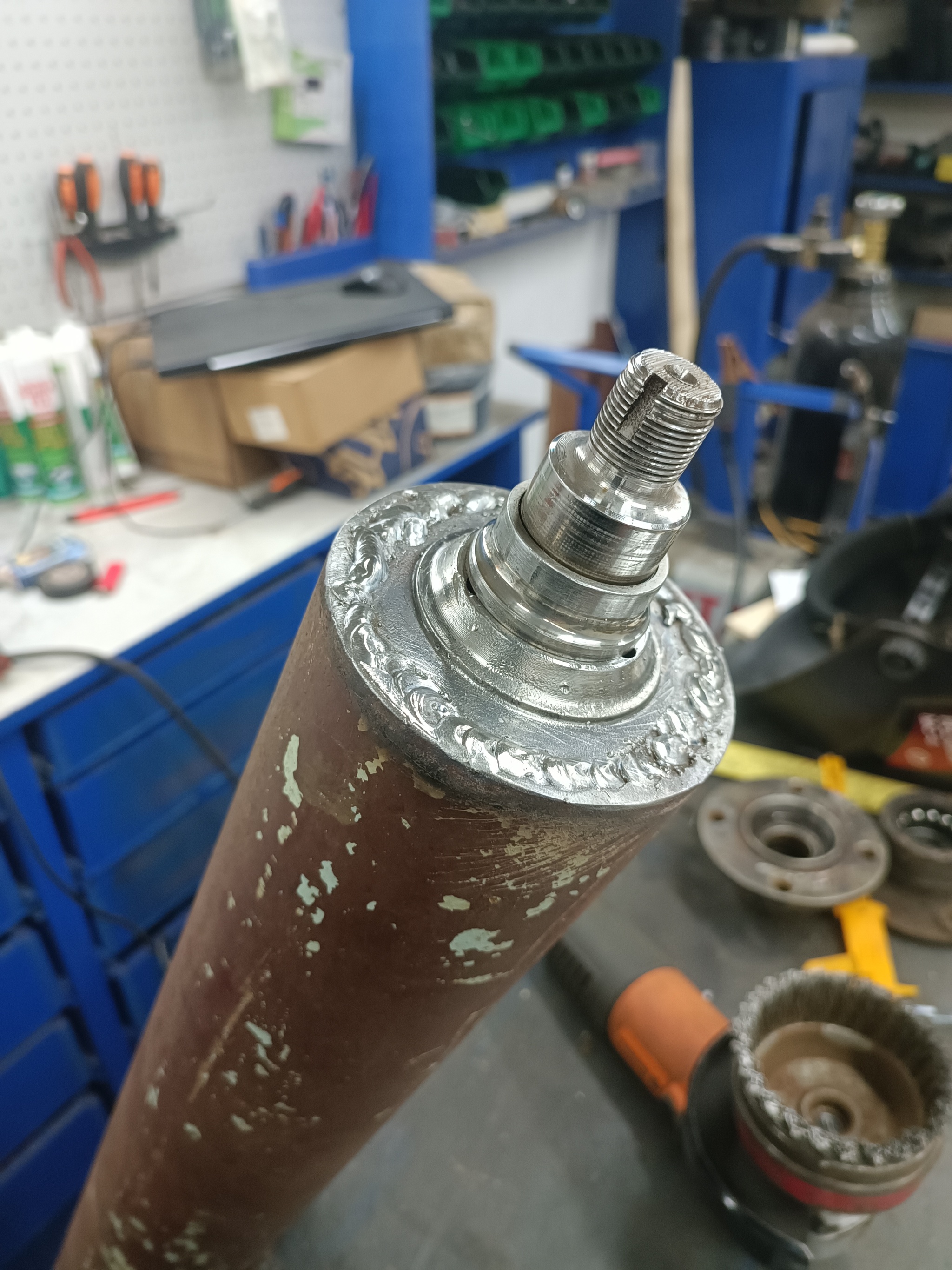

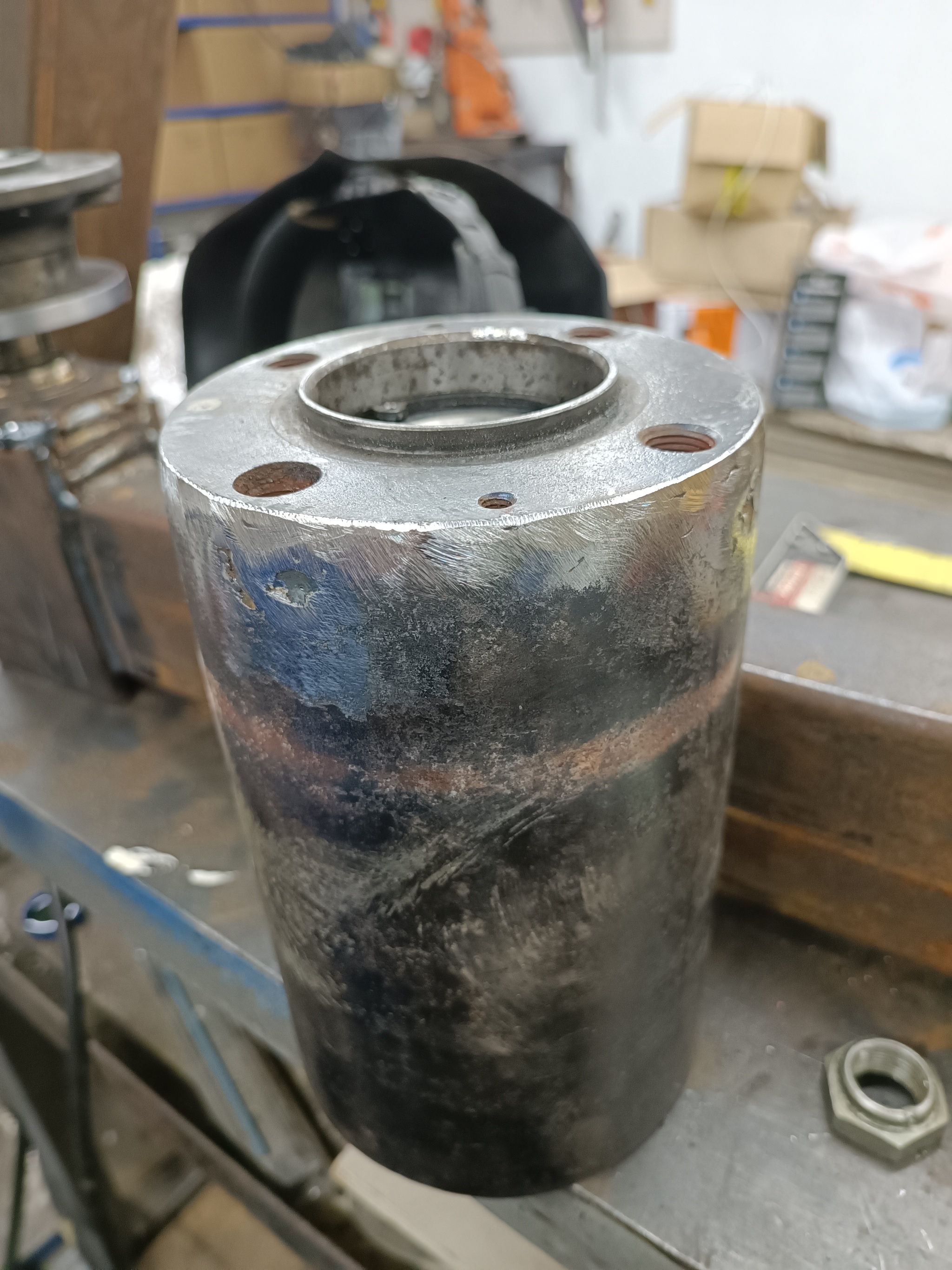

Вставляем всё это дело в трубу и обвариваем. Чтобы хоть как-то отцентровать воспользовался лазерным уровнем. Получилось не идеально, но приемлемо.
Это часть, которая будет крепиться к башне
Далее изготавливаю ответную часть. Подобрал на той же металлоприемке толстостенную трубу нужного диаметра, вставил в неё часть ступицы и обварил

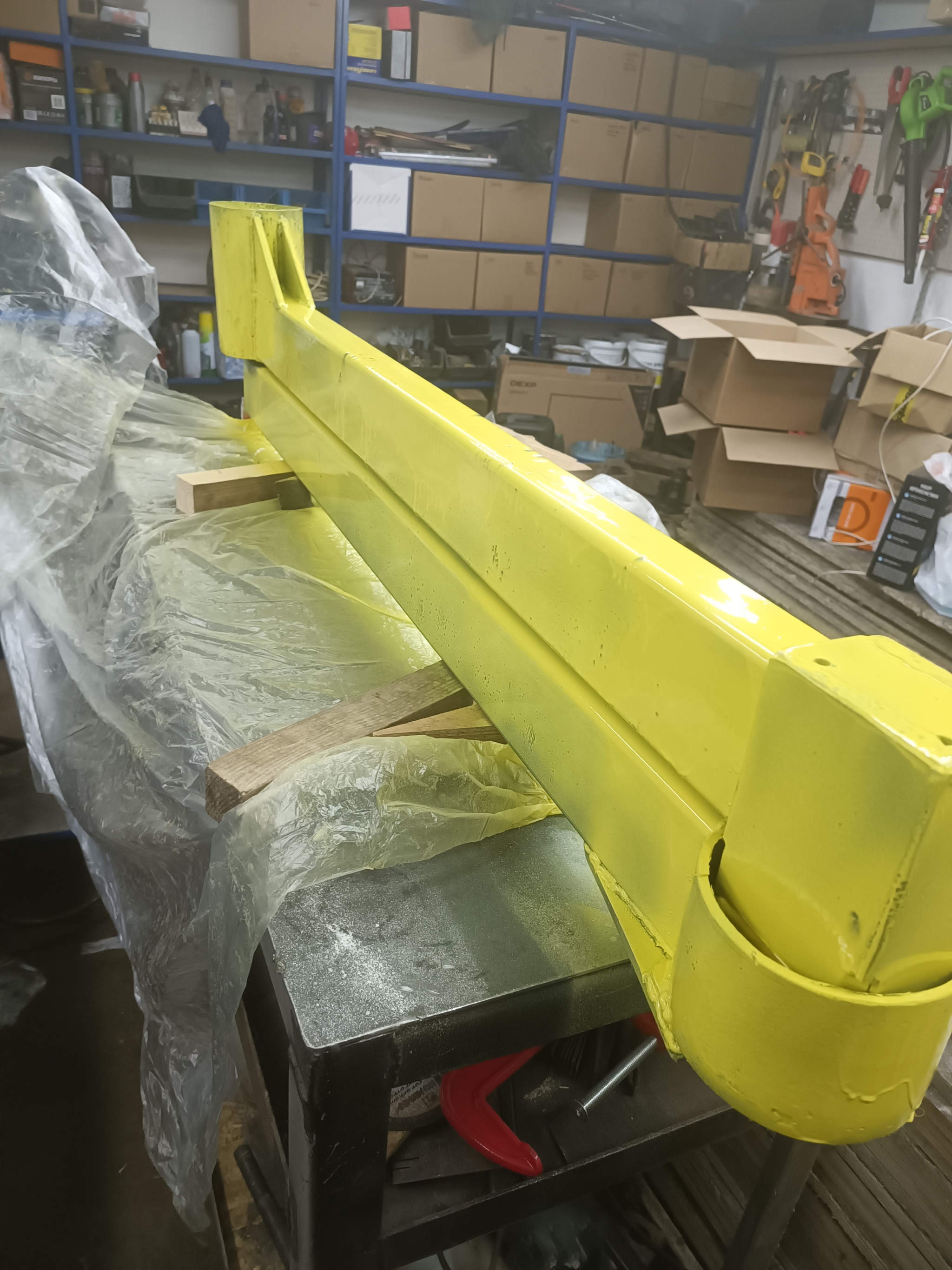

Приварил встык профильную трубу 100х50. Усилил косынками.
На второй конец трубы приварил палец ступицы, на него будет крепиться вторая часть стрелы. А чтобы ничего не цепляло, пришлось палец приподнять на 3см.
Дальнейший процесс почему то не сфоткал, но думаю смысл понятен, ко второй части стрелы приварена труба со ступицей и одета на палец с предыдущих фоток.
Платформа, 2400х900мм, труба 80х80 (просто была такая)
Башня. Её вполне можно было сделать из какой нибудь толстостенной трубы, но до стройки ещё оставалось время, поэтому решил сварить :-)
Начал изготавливать крепление основания стрелы к башне. По фото в принципе понятно, отрезал лишнее от трубы что делали с самом начале, напиливаем квадратов, делаем в них отверстия и всё свариваем.
Крепление основания к платформе. Опять же из фольги 10мм вырезал фигуру, насверлил отверстий, приварил гайки и всё это приварил к поперечинами, которые в свою очередь будут вварены в платформу
Изготавливаю крепление башни к основанию.
Ещё один квадрат из металла 100мм приварил к торцу башни, внутрь вставил кусок квадратной трубы и усилил всё косынками.

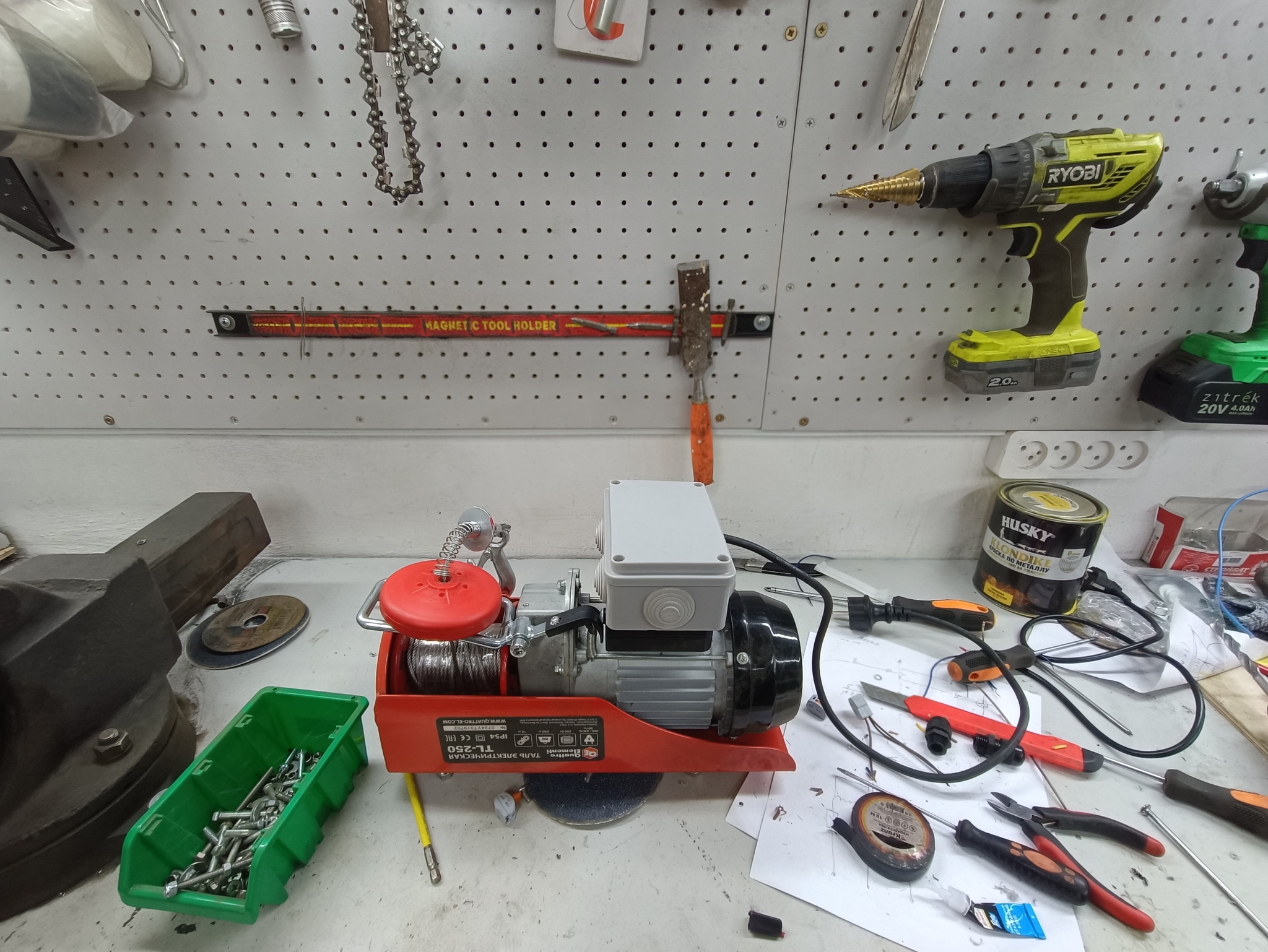

Простую таль переделал на радиоуправление с помощью простого двухканального реле с озона. На стрелу таль закрепил с помощью штатных скоб и усиленных шпилек.
Прибрал все провода

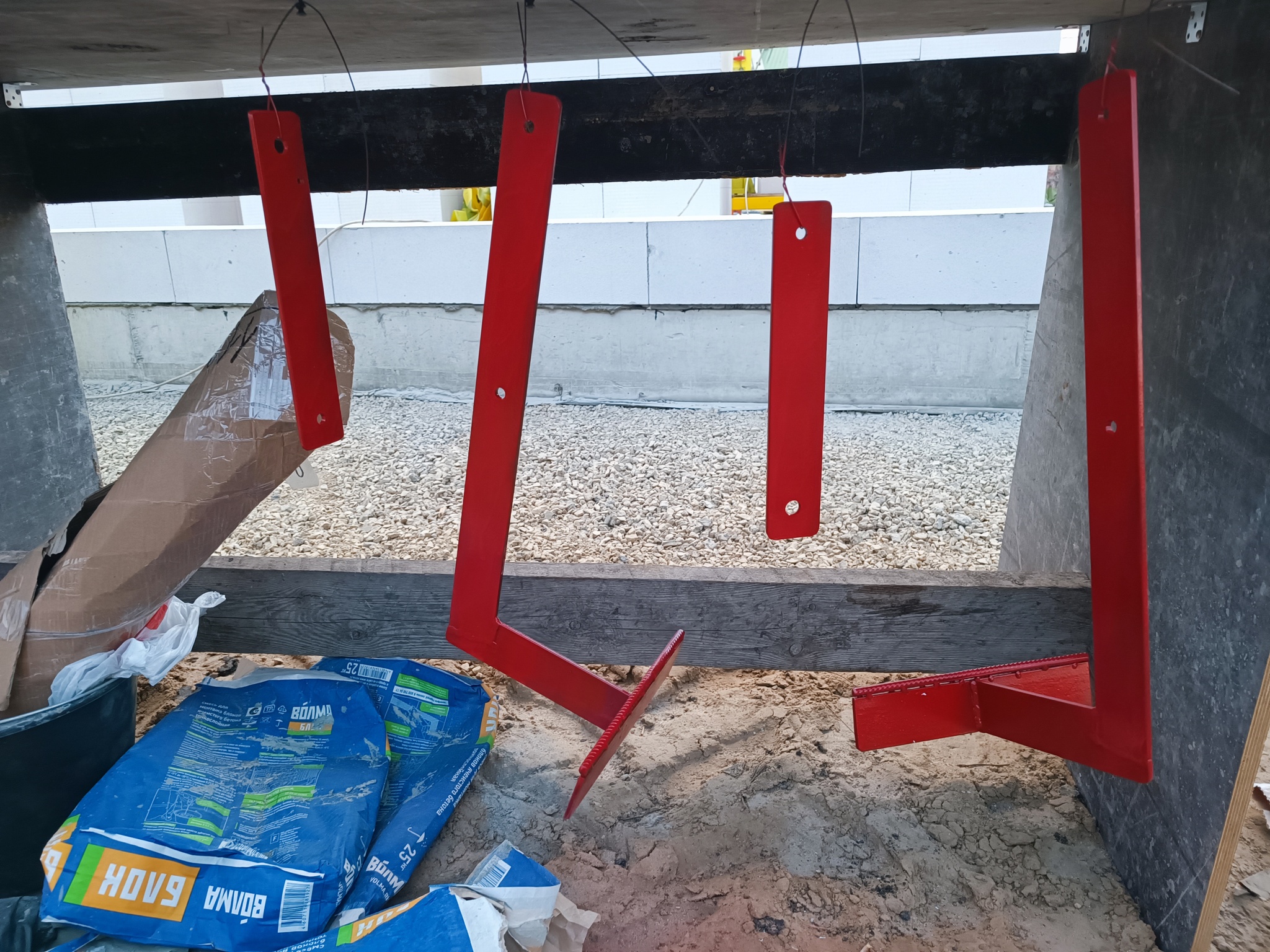

Захват для блоков быстренько сделал из полосы 50мм, красил уже на стройке с балончика.

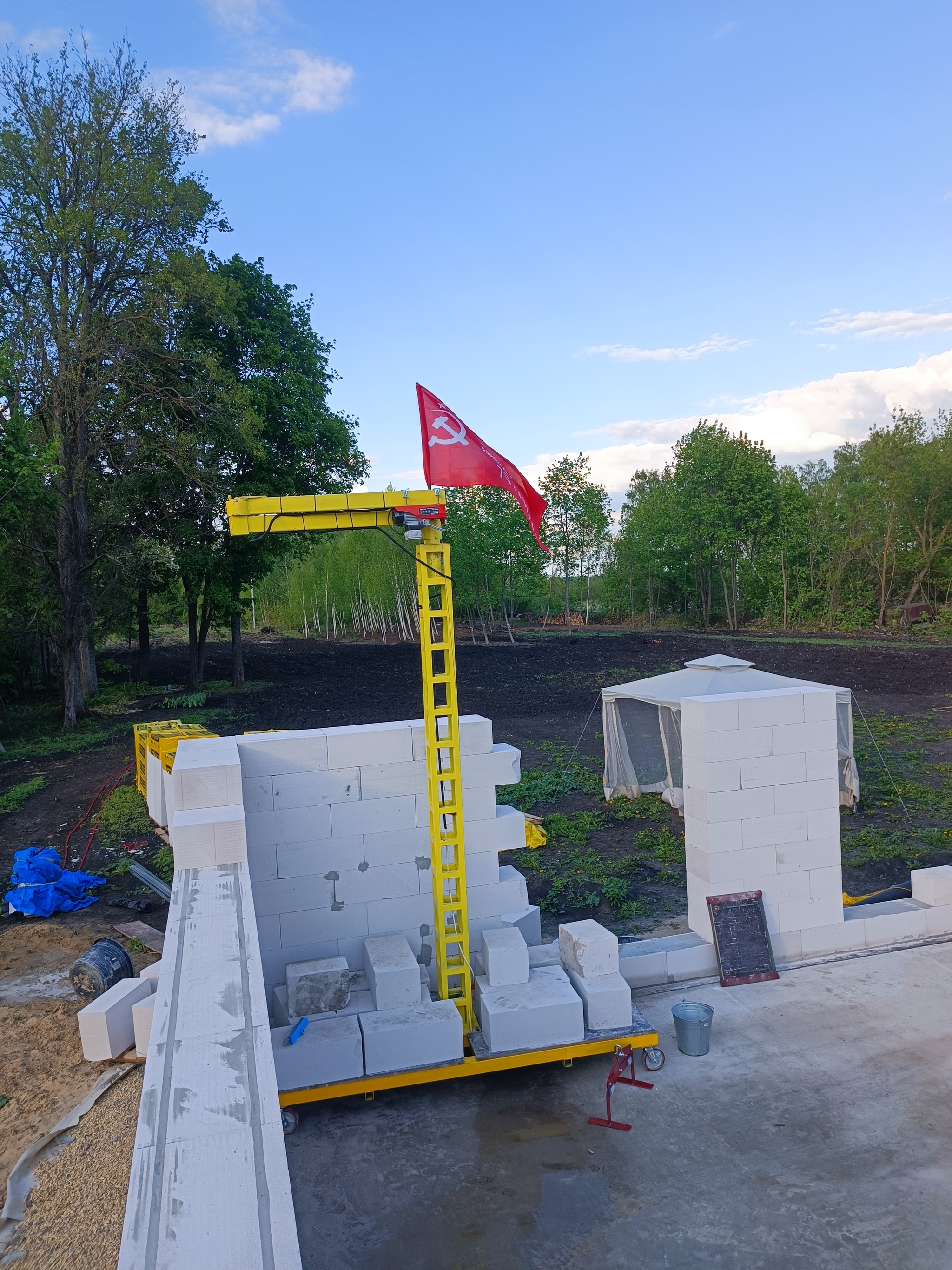

Вся конструкция получилась разборная, помещается в прицеп.
Сделал закладные для аутригеров, но после нагрузки платформы блоками и испытаний понял что они совершенно не нужны, даже на полном вылете нет намёков на крен.

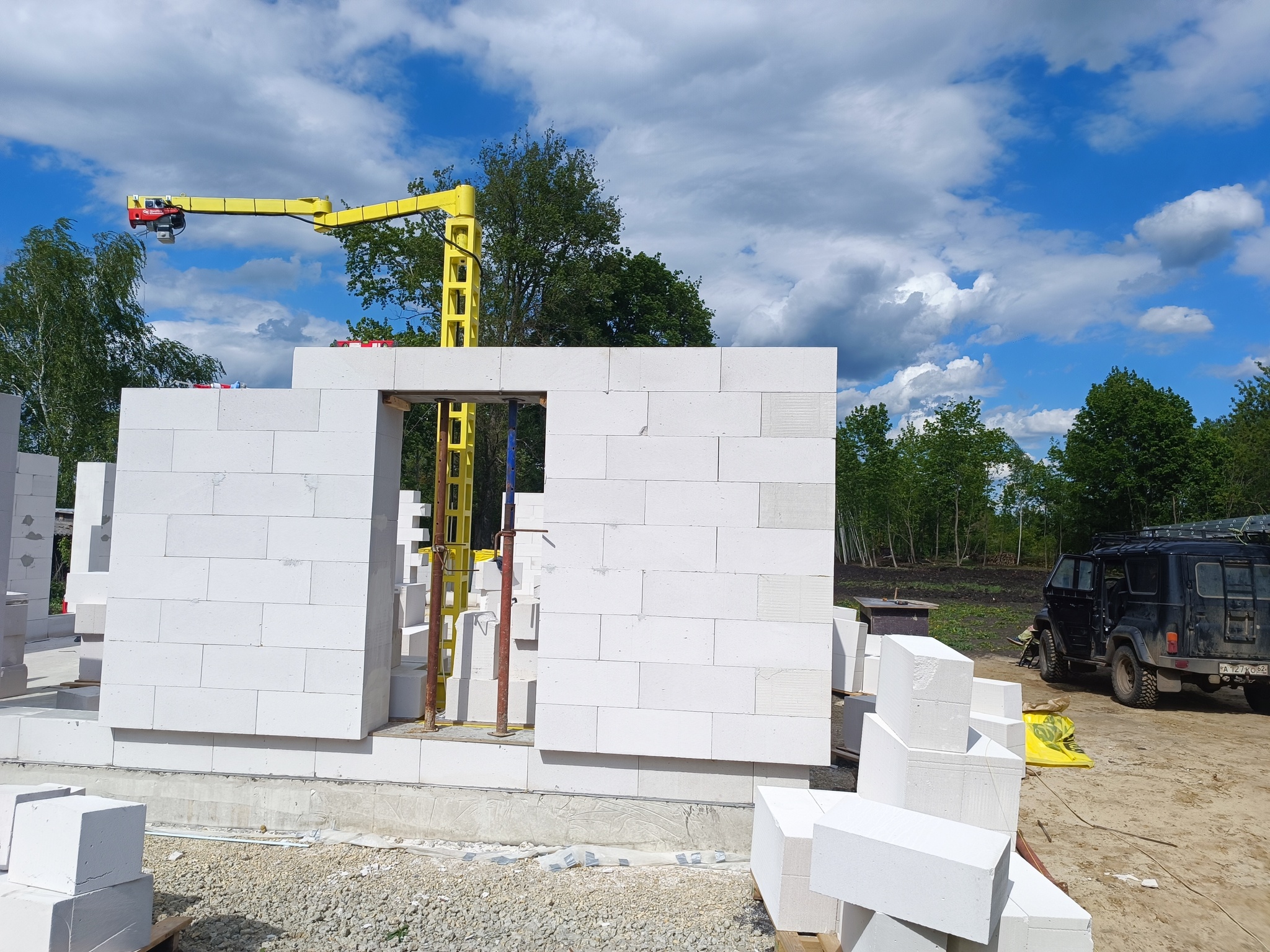

Кран очень облегчил мне стройку, спокойно доставал до поддонов с блоками что находящихся внутри, что снаружи. Заменил леса, стоя на блоках противовесах, вполне комфортно было работать. Высоту крана проектировал исходя и высоты кладки.
Пример работы, за качество видео извините, оператор неопытный.
Стоимость материалов примерно 60-70т.р.
