Как должно работать УЗО дифаавтомат⁠⁠

Жесткое порно... Уберите фазу с нулевой шины для начала, с дифа фазу киньте сразу на группу автоматов... Вы че творите????

ТС для начала проверь работает вообще диф или нет - включи его (с нагрузкой или без не имеет значения ) и нажми на кнопку на нём. Если автомат не выбило - брак , неси в магазин на обмен. Когда квартиры собираю всегда надо проверить , ибо даже у Шнайдера и агера в разных линейках регулярно(примерно 1-2 из 50) попадаются нерабочие дифы

На диф питание должно приходить сверху! А уходить снизу!! Не знаю как уек этот работает но авв только так.

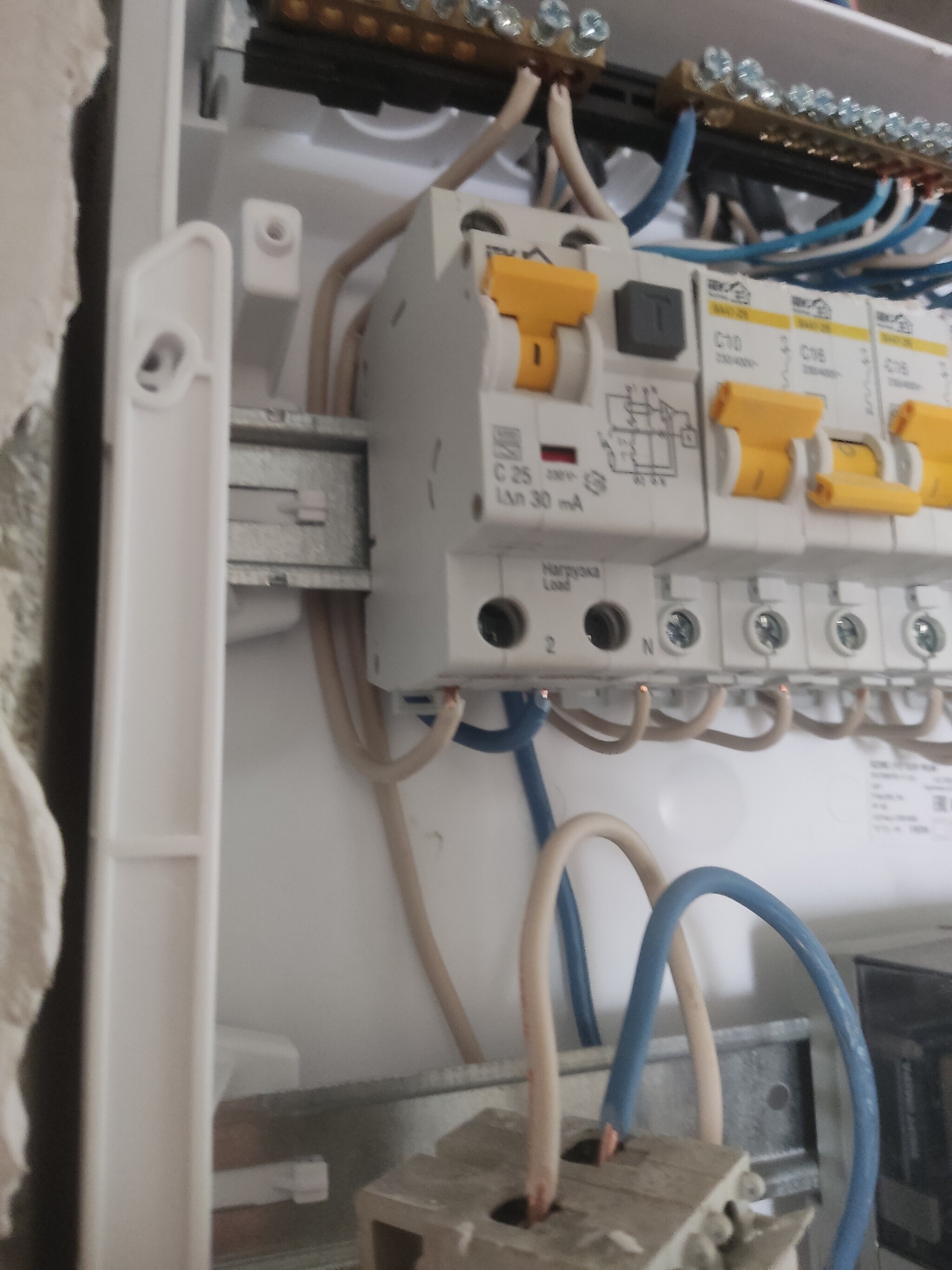

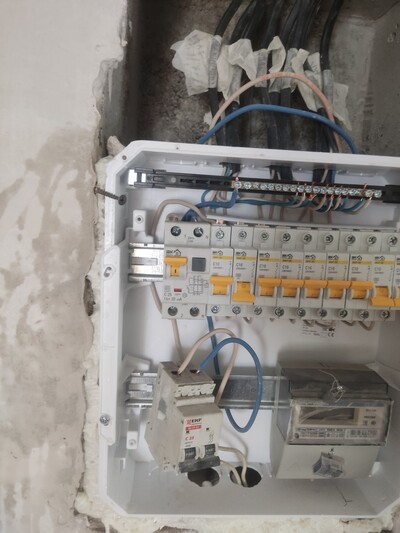

Судя по фото, у тебя всё идёт в обход УЗО.

А информация что так делать нужно есть? И уже вроде научен что так не безопасно, не наводит на мысль что нужно переделать?

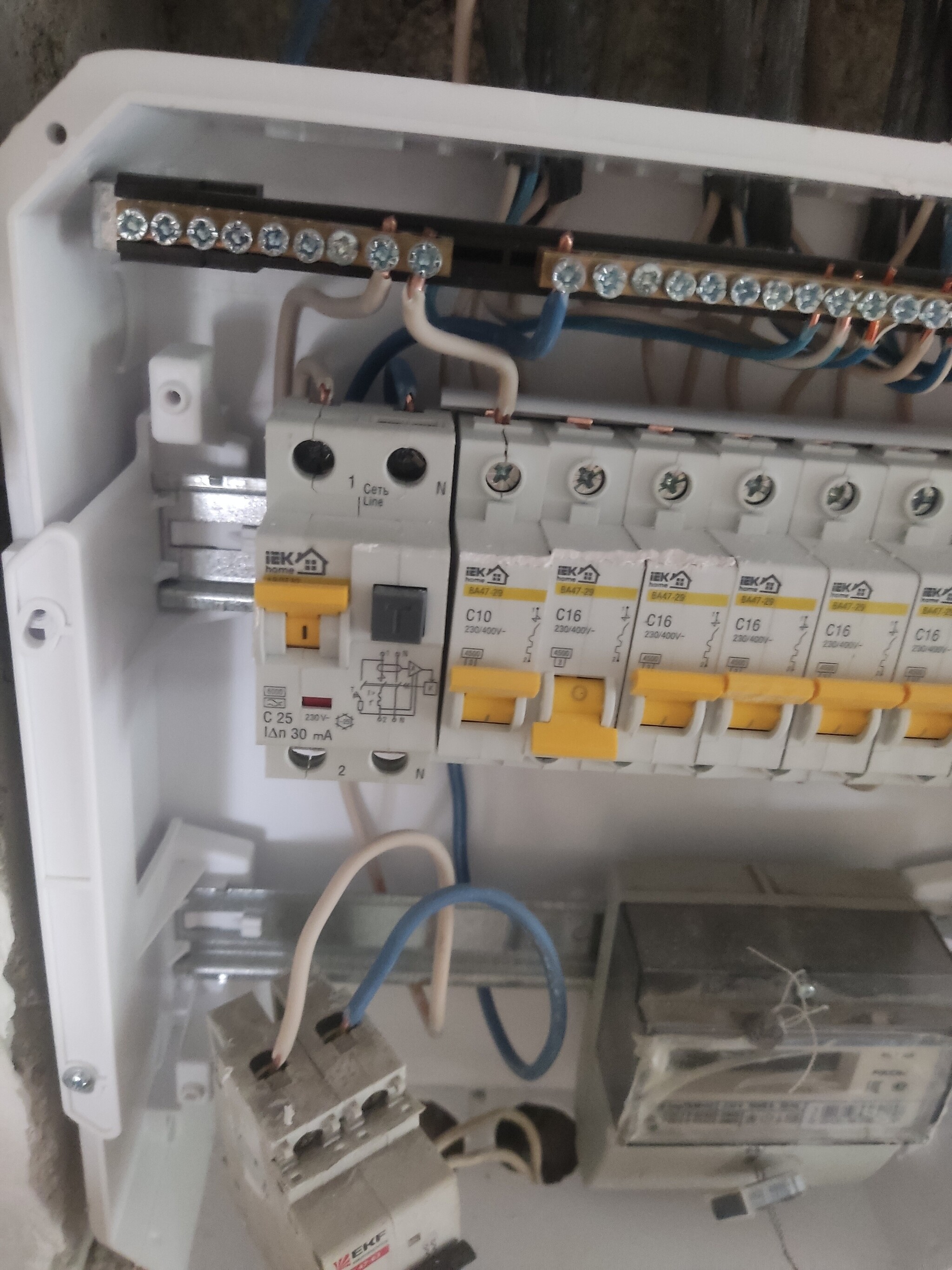

Диф вообще не в цепи и подключен через зад . А выхода нет . Фаза прямая чешет на автомат с рейки .

30мА это нормально . Для дома нет смысла переплачивать и заморачиваться с поиском более чувствительного . За счёт быстрого срабатывания ты даже не успеешь понять что влез под напряжение . Ни труханет и даже искры не будет .

Я бы баръер поставил. И автоматы не "С" серии, а "В". И уж точно не ІЕК. Для себя же делаете.

ага и жилы ввг обязательно в ншви запихнуть))))

С условием если не сделает так чтоб этот диф работал с него 5000. И так всех проверить на квалификацию.

Уроки даёте??? Много лет работаю. Но так собрать не смогу.

Вот даже не знаю, с чего я больше офигел, с подключения в щите, или с комментов. Но по порядку (будет многабукафф).

1. Разница между УЗО и дифавтоматом существенная. УЗО обеспечивает только дифзащиту, в то время как дифавтомат и дифзащиту, и защиту от КЗ. От этого и разница в подключении. УЗО работает совместно с автоматами и может защищать несколько линий, поэтому да, фаза с выхода УЗО идет на вход автомата/автоматов. Дифатомат подключается на отдельную отходящую линию. И ни на какие автоматы, как тут советуют, подключать его не надо. И да, в данном случае установлен дифавтомат.

2. Нельзя объединять нули разных устройств дифзащиты. Для разных УЗО нужны отдельные нулевые шины. Для дифавтомата шина не нужна, отходящий кабель подключается напрямую к выходным клеммам.

3. Про разводку фазы на открытой шине уже много тут написали. Для этого используются кросс-модули. Тут просится "лайфхак") оставшиеся свободные шины кросс-модуля можно использовать в качестве нулевых шинок доя разных УЗО.

4. В итоге: в данном случае дифавтомат можно использовать для подключения отдельного устройства (варки, духовки и т.д.), а для защиты от утечки для остальных линий докупить УЗО и с него фазу на автоматы, а ноль на шину.

5. Самое важное: прочитать внимательно, что написано и пригласить грамотного электрика. Такие дела :)

Судя по тому какой трэш в эл.щите , даже представить страшно как выглядит остальной монтаж в квартире. Это когда под конец электромонтажа понял что в электрике я полный ноль.

Значит ,как тут уже писали ,это ты попадаешь одновременно под фазу и ноль . Это у тебя в квартире такой щиток или частный сектор?. В таком случае никакая защита не поможет .

Я здесь новорег прошу прощения, что влезу. Но сколько тут пиздоболов и экспертов. Вопрос был хули щиплет и не вышибает, а не к красоте и качеству сборки щитка. Ответ: если тест на нем работает и вас щиплет, то где то в отходящих кабелях у вас пробой на арматуру квартиры. Тогда при касании провода через вас течет на арматуру и благополучно через пробой идёт обратно, диф не видит, земли то, куда слить излишек нету. Если есть у кого взять мегаомметр, а ещё лучше человека кто им умеет пользоваться то найти линию с пробоем не проблема.

Это понятно, это просто 2в1, мы говорим про УЗО в нем - они бывают двух видов, электронный хреновый тем, что если вдруг на нем нет 0 или 2 фазы, он не сработает. Кнопка тест то срабатывает?

УЗО электронный или электромеханический?

Чёт я не увидел на верхних контактах УЗО подключённого проводника N. Если это так - то причина не срабатывания именно в этом.

И что бы вам кто не говорил, заземление для работы УЗО не обязательно, там сравнивается ток в фазном и нулевом проводнике и если разница превышает уставку в 0,03А, УЗО отключается.

Вот такое присоединение правильно. Только вот смущает общее количество отходящих автоматах при номинале УЗО в 25А. Обычно на 40А УЗО ставлю 2 по 16 плюс 1 10 или 3 по 16, но крайне редко.

Так никогда на открытую шину фазу не сажают, только нейтраль и земля. Для фазы есть свое изолированное устройство.

А почему вы при этом не отключаете эти розетки при штукатурных работах? У вас несколько жизней в запасе?

Пригласи лучше электрика, если ты не разбираешься в таких делах, то зачем вообще лезть? Либо сам убьешься, ли бо кого-то убьешь, либо пожар устроишь. На нулевую шину фазу посадить- я такое вообще впервые вижу больше 10 лет отработал электриком. Провода к шкафу подвел-молодец, дальше дай дело человеку, который этим занимается.

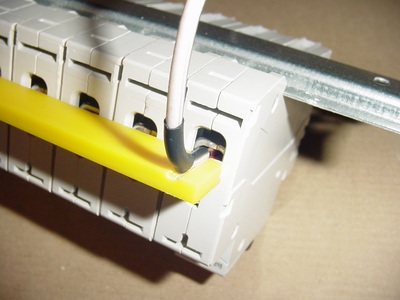

Друг, тебе надо развернуть шину автоматов (чтобы она не закрывала клеммы) и подсунуть провод сзади. Тогда шина не будет топорщится, как у тебя сейчас

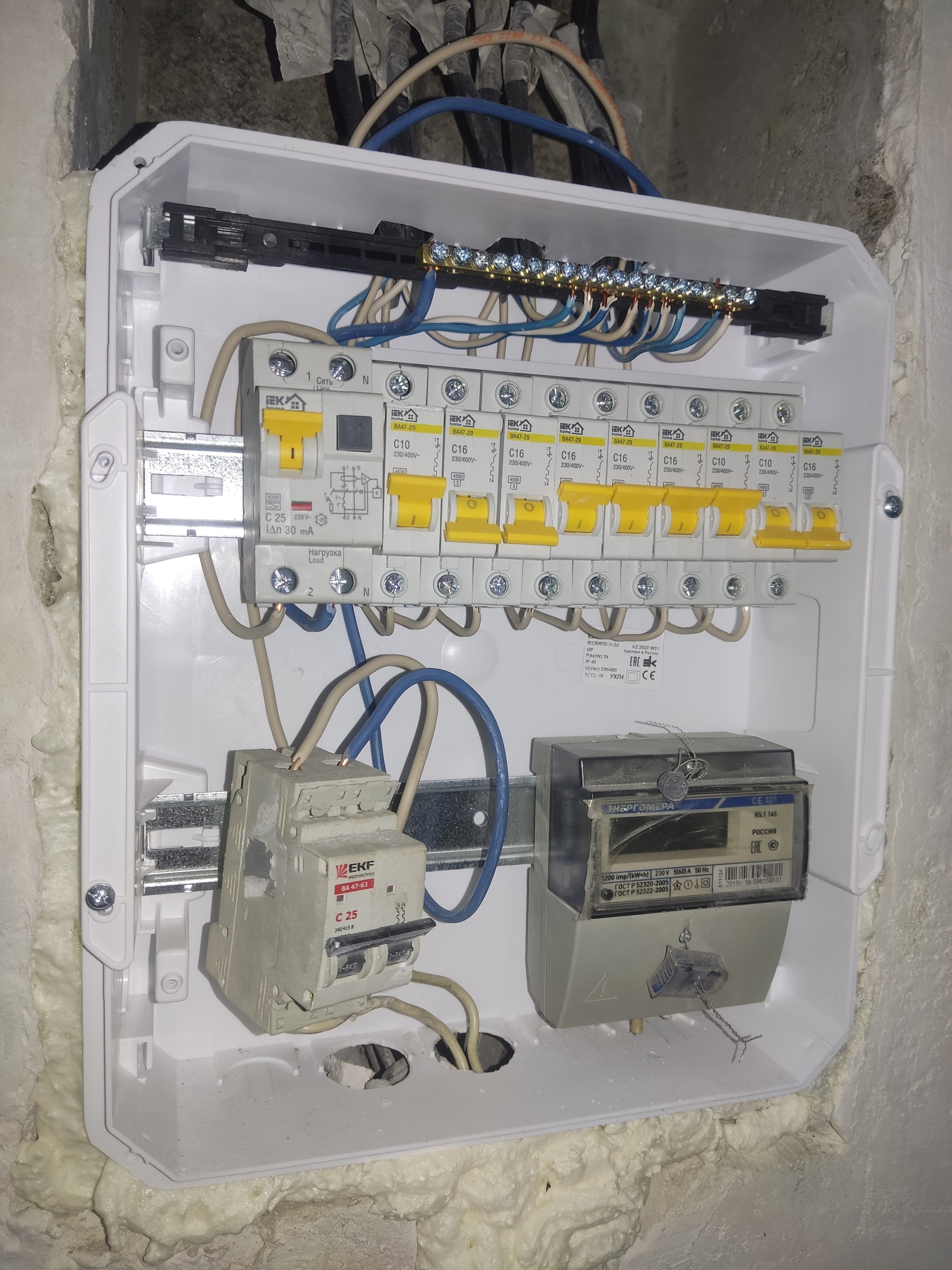

На синий кружочек не обращать внимание. Вот так дифы должны быть подключены и автоматы от них

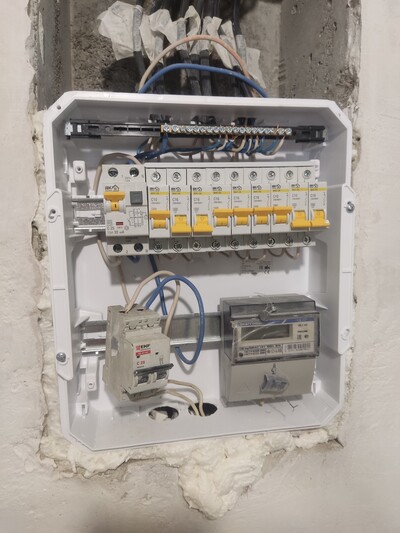

Ну как то так, только гребенку разверни на 180°, и провод из УЗО вставь нормально.

Ну и что мешает открутить фазный провод от шины и воткнуть в 1й автомат? И всё таки без земли диф работает некорректно.

Смотрю и никак не могу разобраться по фото что, откуда и куда подключено. ЕКФ это ввод? Оттуда на УЗО сверху, не видно куда присоединен провод нейтрали, потом с УЗО снизу и фаза и нейтраль на шины? Нейтраль ладно, понятно, но зачем фазу? Надо было сразу на автоматические выключатели сажать.

По фото не понятно правильно ли оно включено. Чтобы оно работало, нужно чтобы нулевой проводник нагрузки подключался через это УЗО. Не возьмусь утверждать, но, возможно, здесь нулевые проводники нагрузки сидят на нулевой шине, к которой подключен и вводной нулевой проводник, и вход на УЗО.

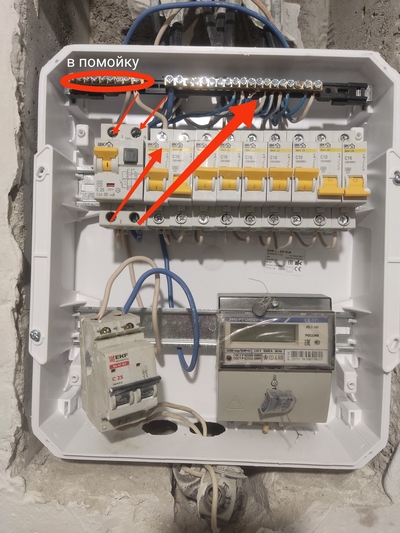

Ну для начала выкинуть нахуй фазную рейку и завести фазу от вводного автомата в УЗО, ноль таким же макаром в УЗО, а от него уже танцевать. Фазу на автоматы, ноль на рейку, и будет "табе" Щастье.

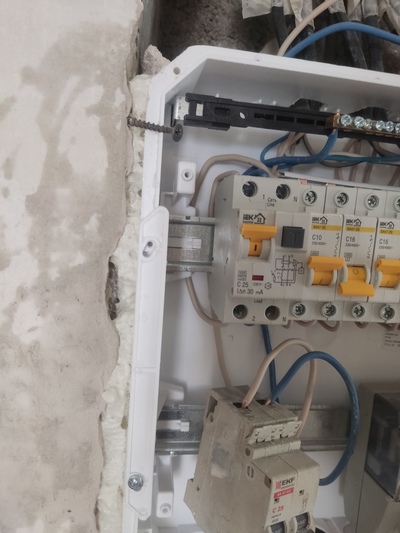

На фото вообще ничего не понятно. С фазной шины идут 2 провода. Один на ввод автомата, второй похоже как на ввод дифавтомата. Если так то дифавтомат вообще не в цепи. Для ясности нужны более качественные фотографии.

Вот вот ... Я до сих пор в ах...е от этого щитка, а особенно от фазы на открытой шине.... Глупость + отвага= экономия 2000 р... Интересно как потом на похороны экономить будет

Я б вам советовал для фазы закрытый распред. модуль купить🙄 вместо открытой шины

Обычно задеваю сырыми руками часто провода

Давайте с этого начнём. Может быть, если вы сырыми руками задеваете провода под напряжением, то провода идут где-то не там и не так как надо?

Смотрите. Есть задача: защита от поражения электрическим током в помещении с электроприборами, в которых иногда происходят неисправности.

Это, например, может быть достигнуто двойной изоляцией всех приборов (пластиковым корпусом, например). Так производится много что: посмотрите на зарядки для телефонов и прочей техники, телевизоры, электродрели, настольные лампы, всякие ирригаторы - почти у всего такого двухпроводная вилка. Даже если внутри прибора где-то нарушится изоляция - вас не стукнет током, потому что снаружи остаётся ещё и корпус.

Но некоторые приборы не получится сделать пластиковыми - стиралку, водогрей, духовку, стационарный комп. Поэтому применяют следующий метод: корпус прибора очень хорошо соединяют с землёй, через третий контакт в розетке.

Обычно это соединение предполагает соединение с нулём электросети, просто мимо всей коммутации - ноль всё равно вкопан в землю на подстанции, повторно вкопан в землю на входе в дом (если дом многоквартирный), и вообще за ним более-менее следят. Если в доме ноль плохой (в старом фонде не дотянут хотя бы до этажного щита, или в частном доме приходит чахлой ВЛ) - то можно вкопать самостоятельно (дисклеймер: с некоторыми ограничениями, я сейчас не нормативку пересказываю, а принцип объясняю).

Смысл этого действия заключается в том, что когда в каком-то приборе из-за неисправности фаза попадёт на корпус, то это спровоцирует ток короткого замыкания (по цепи фаза-место пробоя-корпус-заземляющий провод-земля), и этот ток отключит автомат до того, как за этот корпус кто-то схватится. Именно поэтому заземление должно быть очень хорошим (иметь низкое сопротивление), иначе ток будет слишком маленький и автомат не выключится.
Автомат (если на пальцах) отключается, когда через него течёт достаточно большой ток.

Заодно автомат защищает линию от перегрузки, чтобы если вы в розетку включили одновременно чайник, фен, микроволнолновку и духовку - то не поплавилась ни розетка, ни провод в стене. А это это, знаете ли, пожаром чревато. Ну и от замыканий на самой линии ("просверлили провод").

Кроме того, для повышения безопасности придумали дополнительную меру защиты - УЗО, которое срабатывает от тока утечки. Оно отключается, если в линию "втекло" больше, чем "вытекло" - это значит, что ток потёк куда-то не туда. Оно, в частности, сработает, если фаза попадёт на корпус заземлённого прибора недостаточно надёжно. Оно сработает, даже если заземление не очень хорошее.
УЗО срабатывает от очень небольшого тока утечки (в вашем случае 30 мА разницы).

Если заземления вообще нет, то в момент попадания фазы на корпус оно не отключится (поэтому тут некоторые говорят, что "не работает без земли"), а отключится только тогда, когда вы за этот корпус схватитесь и утечка будет непосредственно через вас - ну или если утечка удачно пройдёт через окружающую обстановку (влажный бетон, лужа в ванной и т.д.).
Да, вас стукнет, причём неизвестно каким током. 30 мА - не "ограничитель", а уставка срабатывания. Вас сначала стукнет каким-то током (по закону Ома), а потом УЗО выключится, если ток будет достаточно большим.

Это неприятно, но безусловно повышает безопасность и с УЗО в любом случае лучше, чем без него - даже когда нет заземления и нет возможности его организовать безопасным способом (примеры опасных способов: заземлиться на батарею или водопровод, соединить ноль с землёй в розетке).

Ваш дифавтомат - это автомат и УЗО в одном корпусе.

Никакого способа "сделать так, чтобы в розетку было безопасно совать пальцы" нет. Если вы схватитесь за фазу и ноль одновременно, то вы для сети будете нагрузкой, скорее всего недостаточной для того, чтобы выключился автомат. А утечки "мимо" может и не хватить для срабатывания УЗО.

И да, откуда у вас в холодильнике ТЭН?

Там на фазе вообще шинка не требуется.

1) С дифа пусти сразу на автоматы.
2) Сейчас уже не меняй, но вообще принято сверху вниз делать. Сверху слева вводной автомат, потом счетчик. А уже в нижнем ряду автоматы. Но этот чисто эстетика.
3) Дифы иек могут не срабатывать, как и дифы абб. Для проверки на нем есть кнопка. Если при нажатии отключается - он исправен (скорее всего он исправен).
4) Не совсем понятно как именно ты берешь.
Если берешь ноль и фазу сразу, от этого диф не спасет никакой.
Если ты берешь просто фазу и тебя покусывает, то твое сопротивление с обувью велико, но не слишком большое и ток есть, просто мал.
Если тебя это беспокоит - замени на 10ма. Но 10ма на всю квартиру может срабатывать от нормальных утечек в приборах, потому обычно все же ставят на квартиру 30ма, и на ванну 10ма.

Работает, суть диффа/узо в том, что вычисляется разница токов, протекающих по каждому из проводников, в идеальных условиях разница должна равняться нулю, то есть утечки тока нет. Если же на одном проводе 2А а на втором 1А - значит ещё один ампер куда-то сбежал и надо срочно отключать цепь.

Именно. А если схватитесь двумя руками - то на КЗ не хватит, а УЗО не выключится, если утечки не будет (например, вы в резиновых тапках будете или на паркете). И вас вполне себе убьёт.

возьмитесь за фазу и ноль одновременно и посмотрите, как оно срабатывает.

УЗО-дифференциальный автомат, срабатывает на разность токов во входящем и выходящем проводе. Если сможете обеспечить утечку без защитного 0 сработает, но true электрики прокладывают PE провод.

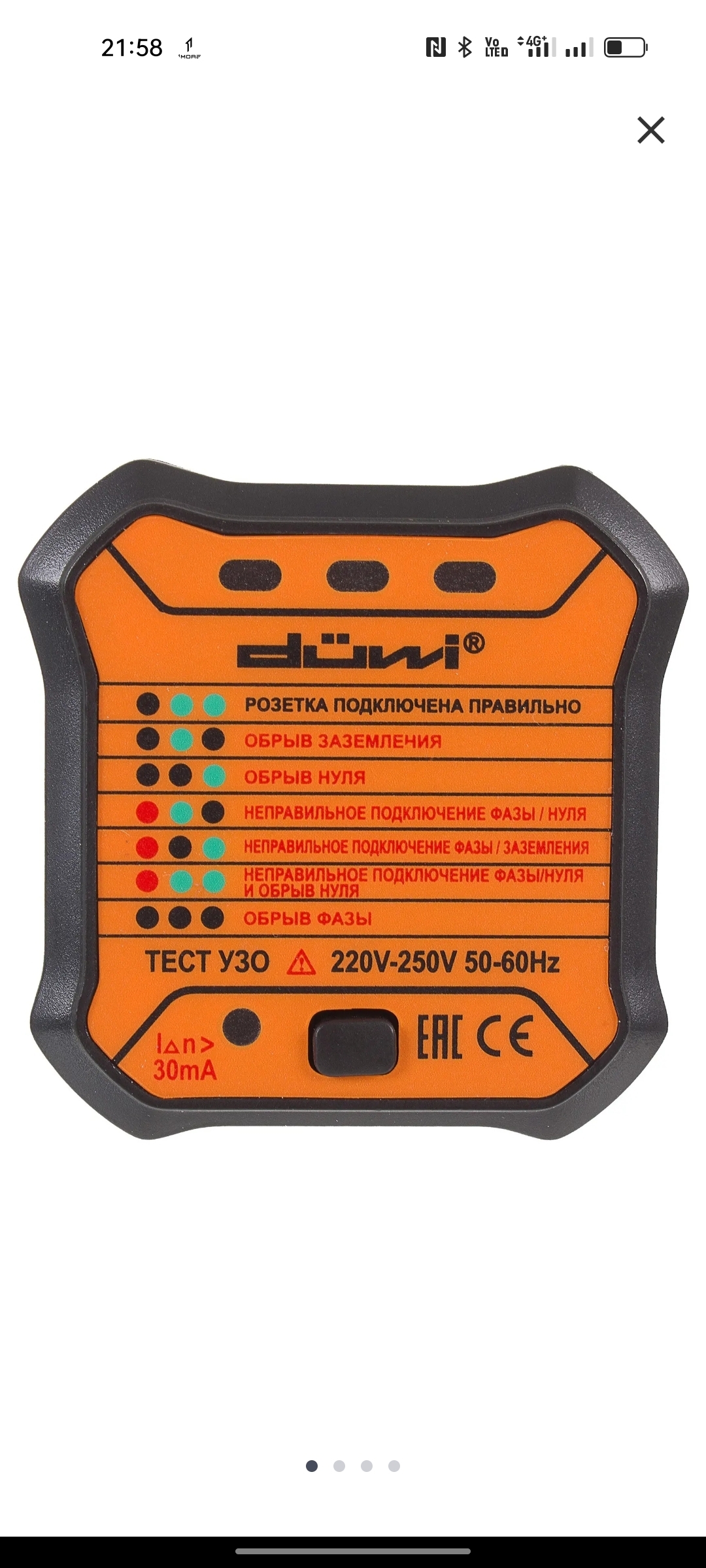

Суть в утечке. Если взять в руки по гвоздю и пихнуть в розетку, то он не должен срабатывать. А вот если одной рукой воткнуть гвоздь, а другой за батарею взяться, то должен сработать. Так же для проверки УЗО можно спец. тестер прикупить, например в Леруа

УЗО прекрасно срабатывает без земли... Это раз работает и иек правда не всегда это два

К самому щиту масса вопросов это три...
