Часы Pulsar от Hamilton, воскрешение!⁠⁠

Для начала немного истории. Hamilton Pulsar американские часы на LED индикаторах, выпускались в семидесятых годах прошлого столетия! Исполнялись в хромированном, позолоченном и в полностью золотом корпусе. Так же имели минеральное стекло. Сейчас тоже реинкарнировали, однако место классических LED индикаторов, в современных, стоит LCD дисплей, который собственно и отображает символы в классическом их виде. Электроника 1, приблизительный советский аналог этих часов. Только с пластиком место стекла, и хреновенько хромированным, латунным корпусом. Про начинку я вообще молчу.

Обратился ко мне человек, с просьбой восстановить работоспособность этих классических, очень редких на сегодняшний день часов. Купил он их на Авито, за жалкие 15к рублей (на ибэе их стоимость стартует от 1500$ даже в нерабочем состоянии) Часы долго лежали в воде. Однако внешний вид после чистки был близок к идеалу! Всё части корпуса и браслета, сделаны из нержавейки, и покрыты солидной позолотой.

За пол года, часы побывали в четырёх мастерских, но не в одной не смогли помочь. Плату почистили основательно, окисей на ней не было, наверно в ультразвуковой ванне полоскали. Но и весь припой, на который паялись элементы, просто рассыпался в труху. Одного из герконов, заменяющих классические кнопки, не было. Тут немного подробнее расскажу о принципе их работы. Корпус в этих часах, сделали герметичным. Задняя крышка завинчивается плотно, и даже уплотнительная резинка за годы, не потеряла своей эластичности. Чтобы добиться герметизации в кнопках, реализованно управление герконами. На самих кнопках стоит пружинистая мембрана с ходом примерно 2 миллиметра, а на мембране приклеен магнитик. Из нутри всё это проваренно точечной сваркой. При нажатии на кнопку магнит приближается к геркону который в свою очередь, при попадании в магнитное поле, замыкает миниатюрные контакты. В общем плате конец.

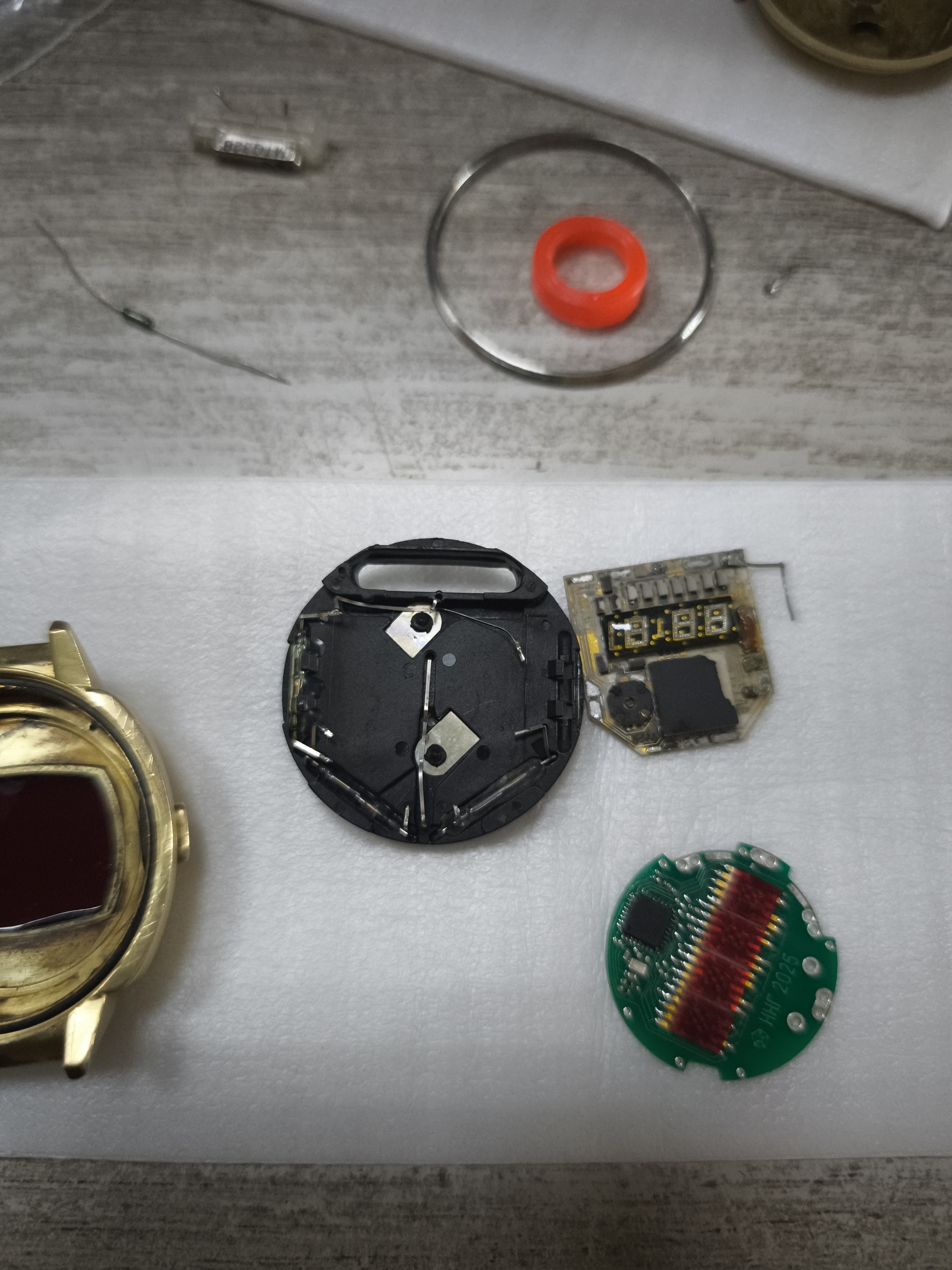

Связавшись с клиентом, разъяснив ситуацию, было принято решение, заменить плату, на плату моего изготовления. Как я их делаю, опишу в другом посте, позже.

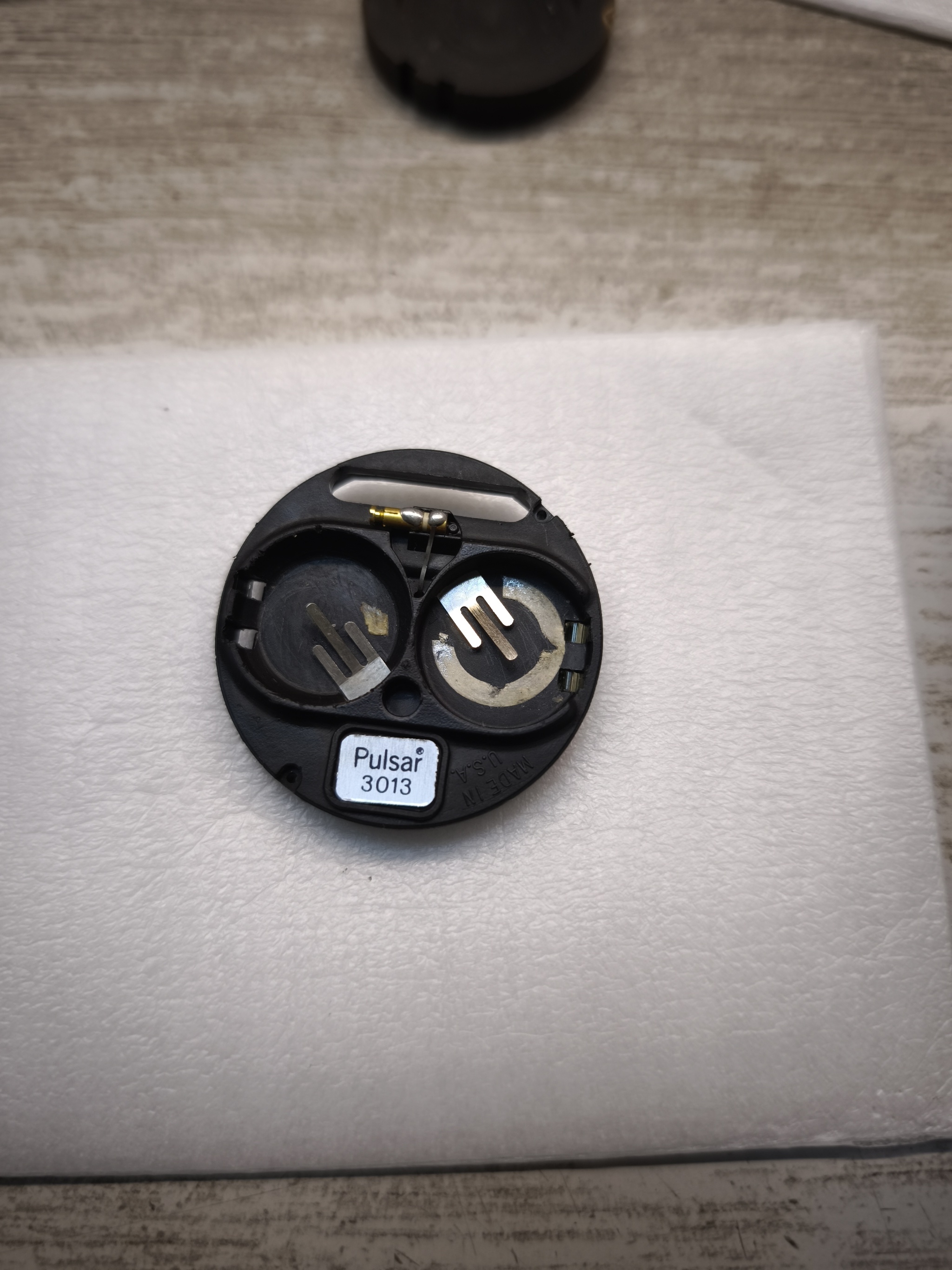

После доработки пластиковой втулки дремелем, плата встала как родная. Несмотря на то, что родная имела угловатую форму. Питание было решено оставить как в оригинале, от двух батареек LR1130. Можно было конечно заказать у токаря новую втулку, и перевести весь механизм на кормление от одной батарейки 2032, но токарь мой уехал в отпуск, а клиент не то чтобы торопил, но за шесть месяцев скитаний по мастерским, практически утратил надежду на реинкарнацию. Хотелось порадовать человека.

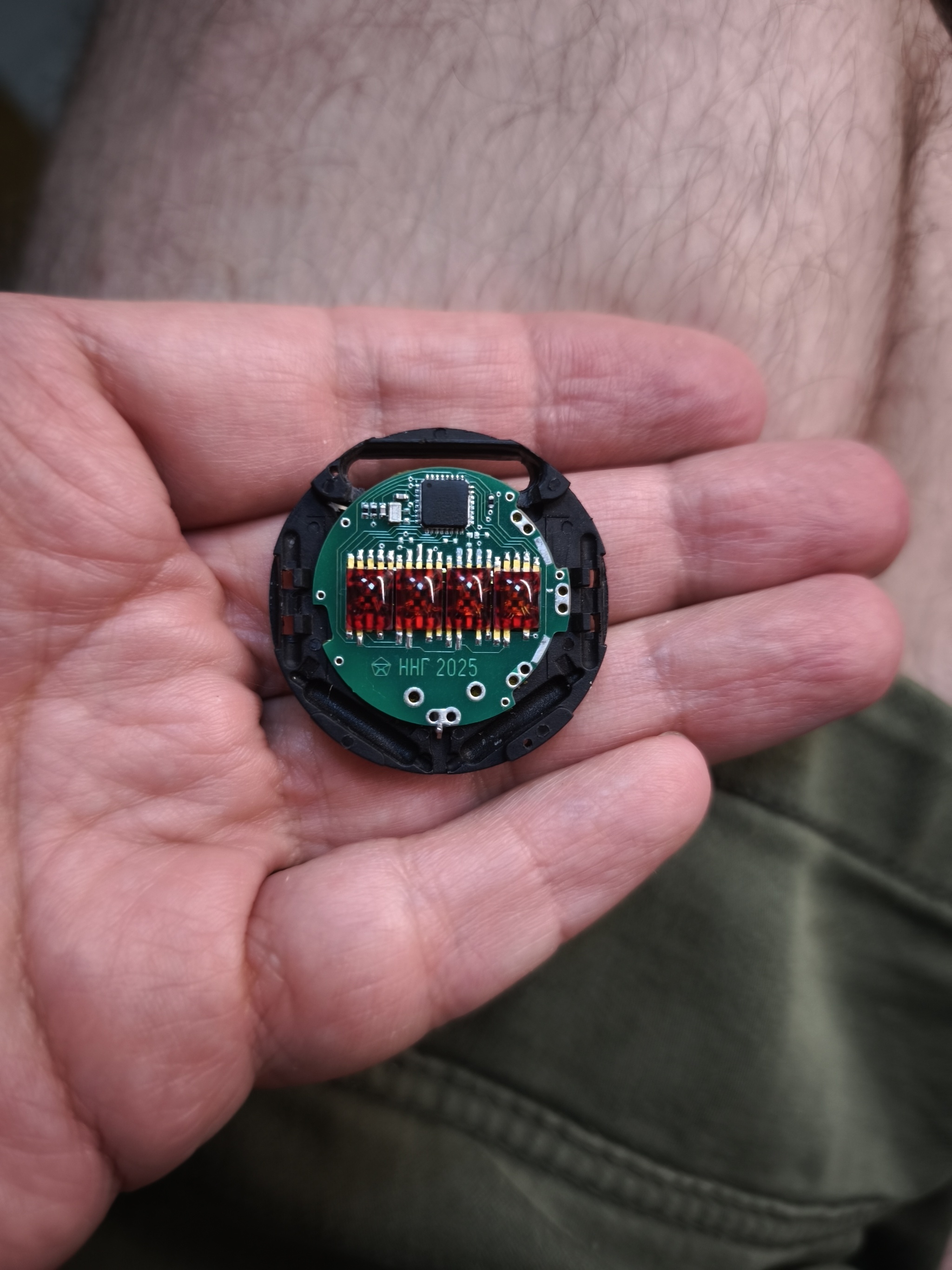

И после двух дней мозгового штурма, и изготовления платы, первая примерка

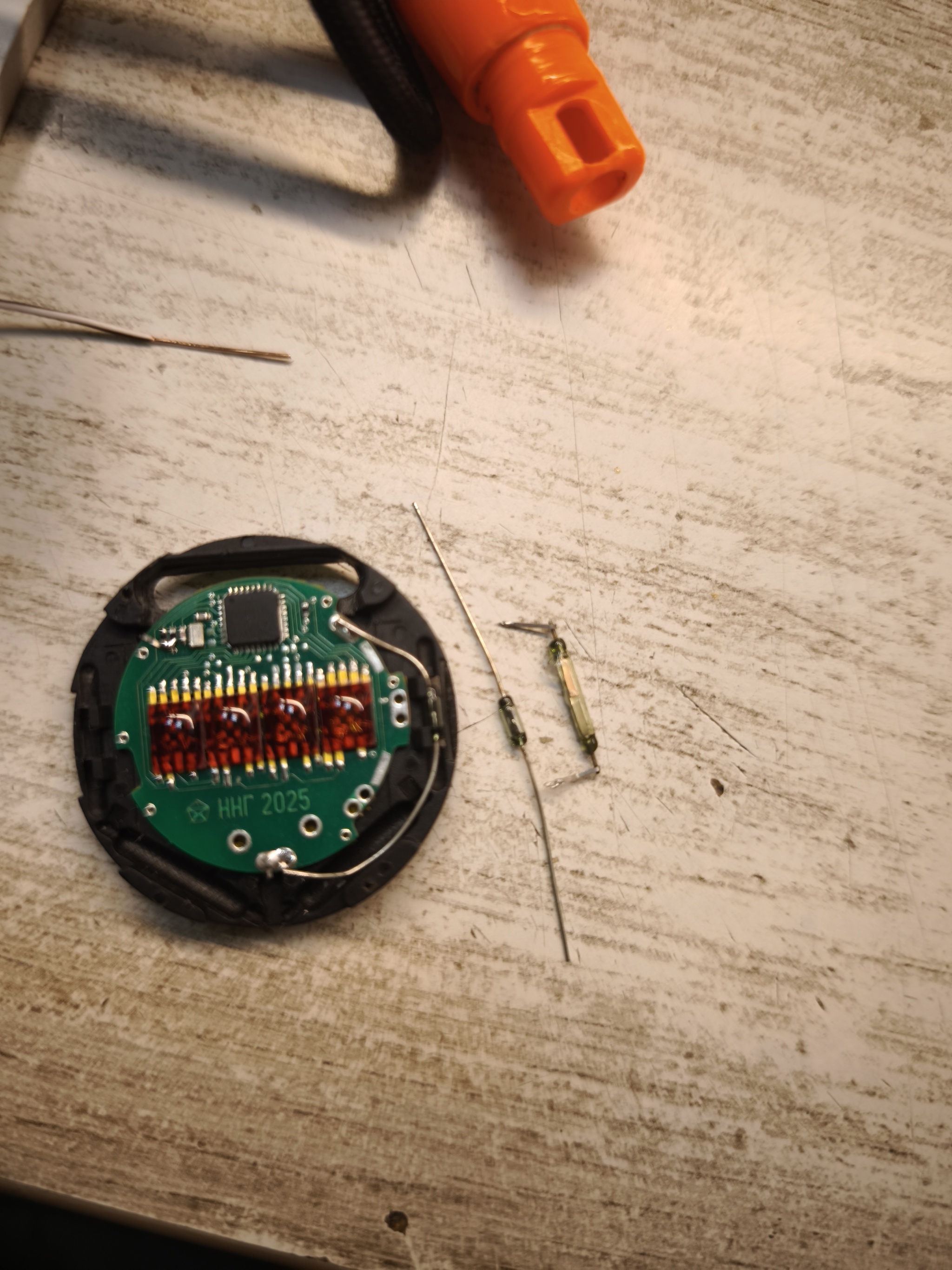

Питание подпаяно, часы работают, осталось дело за кнопками. Заказал миниатюрные герконы с Китая, длинной 7мидлиметров в замен 12 миллиметровых родных. Ждал 26 дней, пришли! И тут меня ждало колосальное разочарование. Современные герконы очень чувствительны, не то что в 70ых, и реагировали на магнит, уже с 25 миллиметров, постоянным нажатием 🫪.

В этих часах четыре геркона два на кнопках, и два под задней крышкой. И вот они были для установки времени, к сожалению фото обратной стороны не сделал. И так, из трёх оставшихся оригинальных, один оказался треснутый, два других в более менее приемлемом состоянии. Пришлось колдовать с тем что есть. Припаяв их к плате, оказалось, что заставить их нормально функционировать, нужно изрядно потрудиться, очень филигранно настроить расстояние до корпуса, и соответственно подвижных магнитов. Имели место буквально десятые доли миллиметра. На настройку, ушло около четырёх часов, монотонной работы. Достал из корпуса, чуть подвинул геркон, вставил в корпус, проверил, мало, или много, и всё по новой. Но как говорится, упорство и труд, всё перетрут.

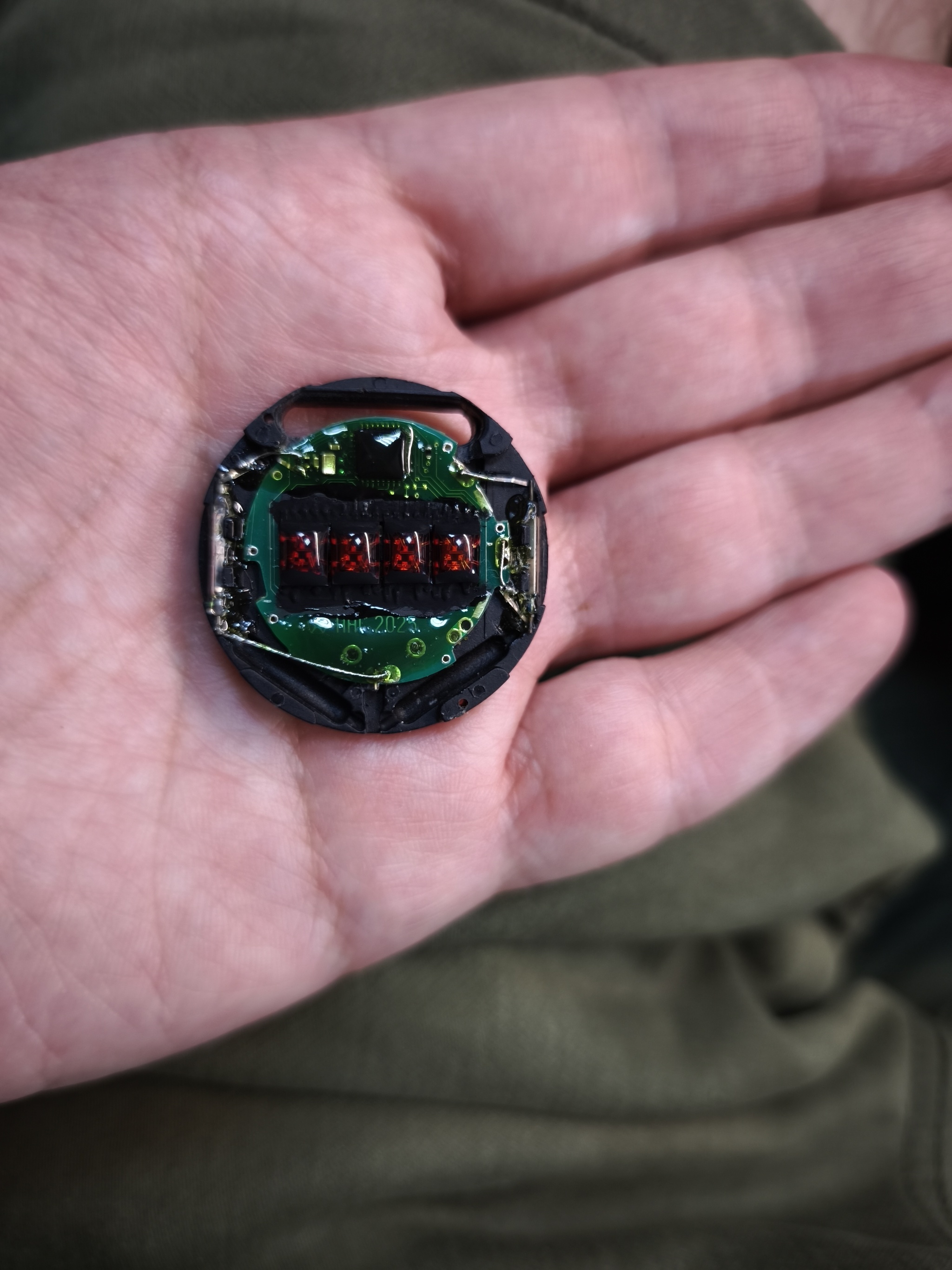

Герконы были зафиксированы прозрачным компаундом, плата покрыта им же но с добавкой зелёного красителя. Выводы индикаторов закрашены чёрной матовой краской.

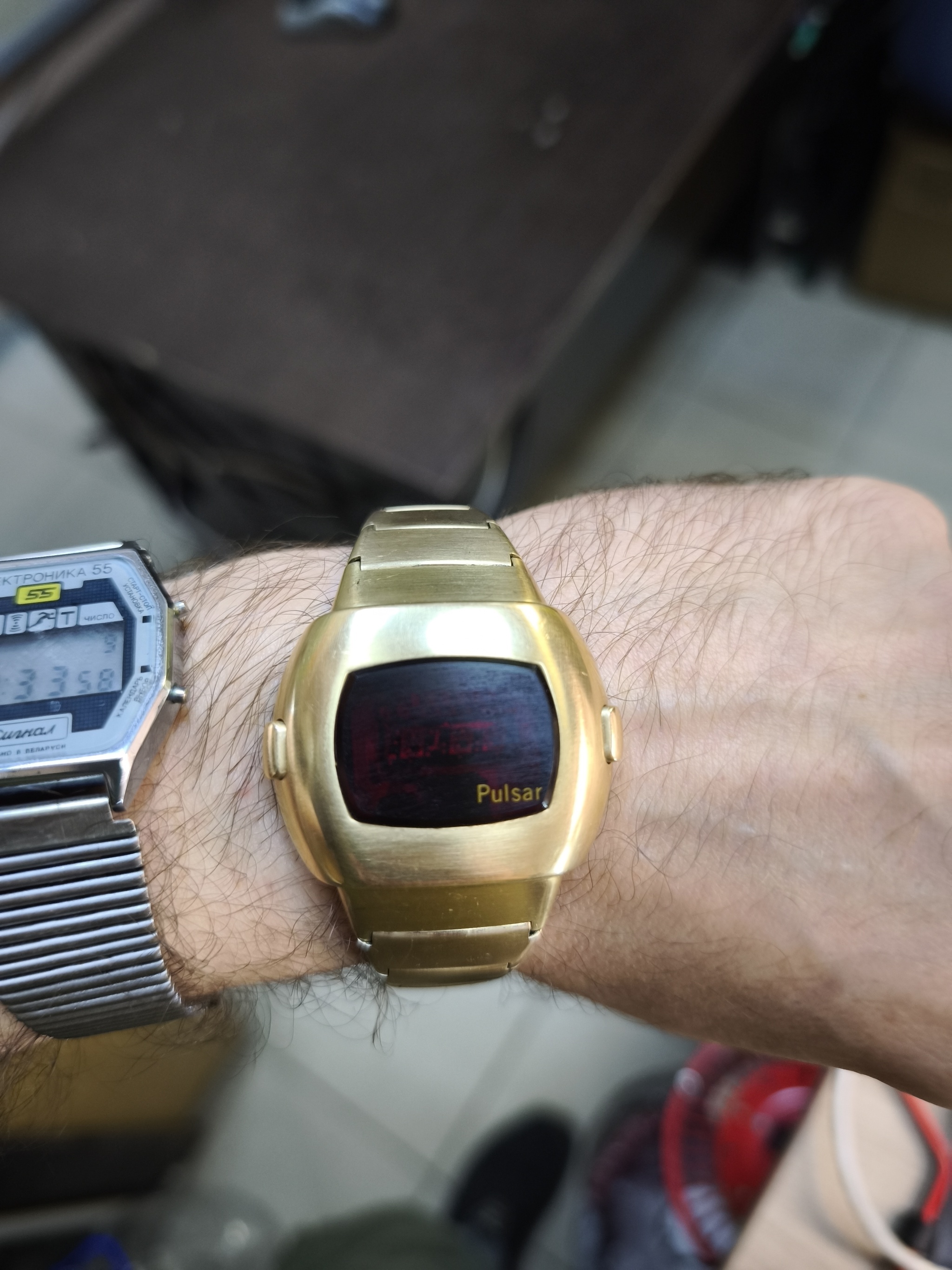

Часы собраны, батарейки вставлены! Результат:

При нажатии правой кнопки, часы показывают время, при нажатии левой, отображается дата, бегущей строкой, в формате число, месяц, год!

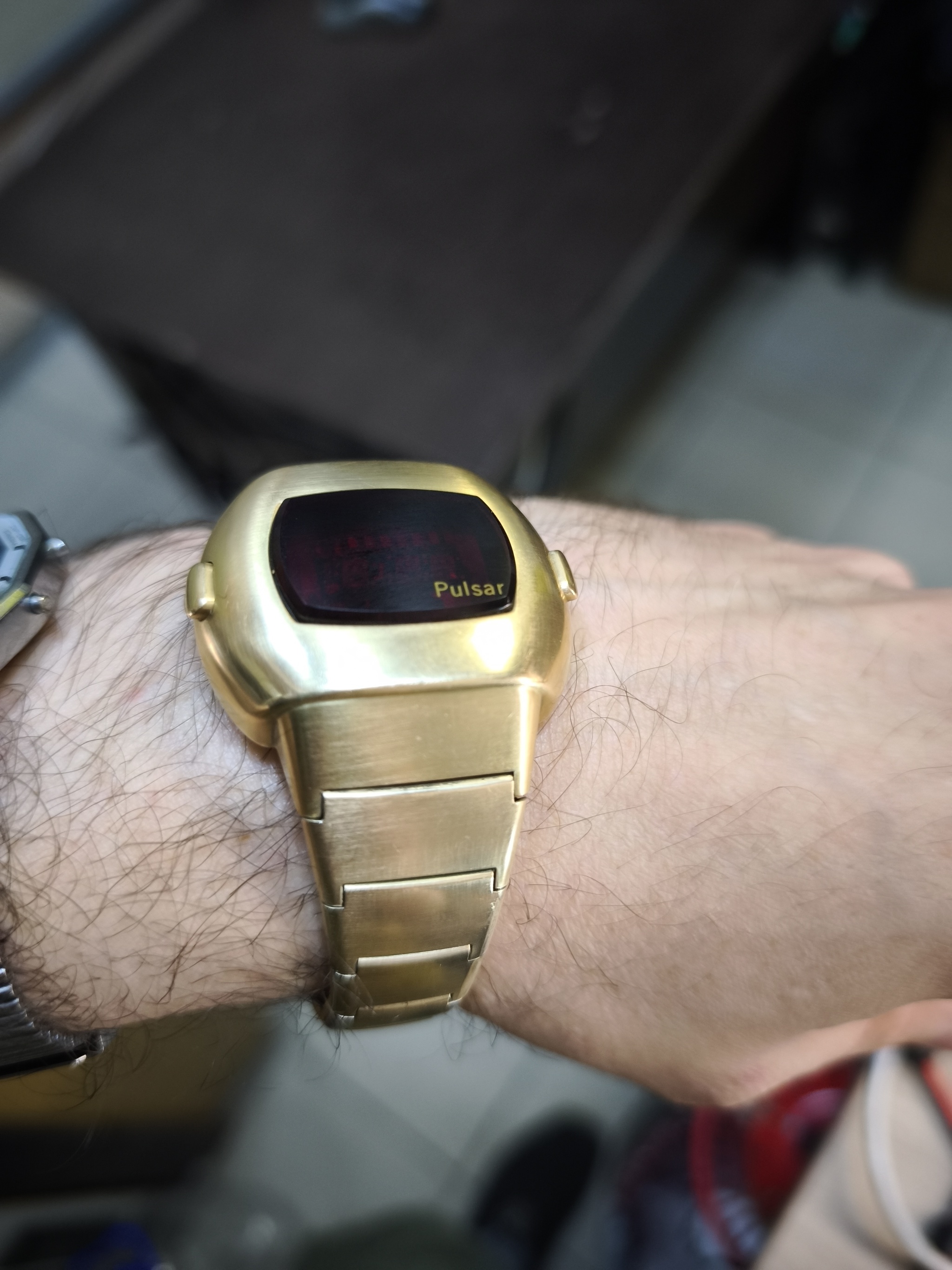

На руке смотрятся шикарно! Даже на моей, размером с куриную лапку)

Окончил работу в пятницу вечером, созвонившись с клиентом, поинформировав о готовности, выслал ему видео работы. Радости у человека, небыло предела! Договорились что заберёт их в понедельник. Но каково было моё удивление, когда я в субботу утром пришел на работу, и обнаружил, что человек меня уже ждёт под дверью. На второс, в чем дело? Что за спешка? Клиент ответил, что от волнения, всю ночь не мог уснуть, не верил что часы работают!

Не планировал нигде выкладывать эту работу, поэтому мало фото и видео. За их качество так же прошу простить.
