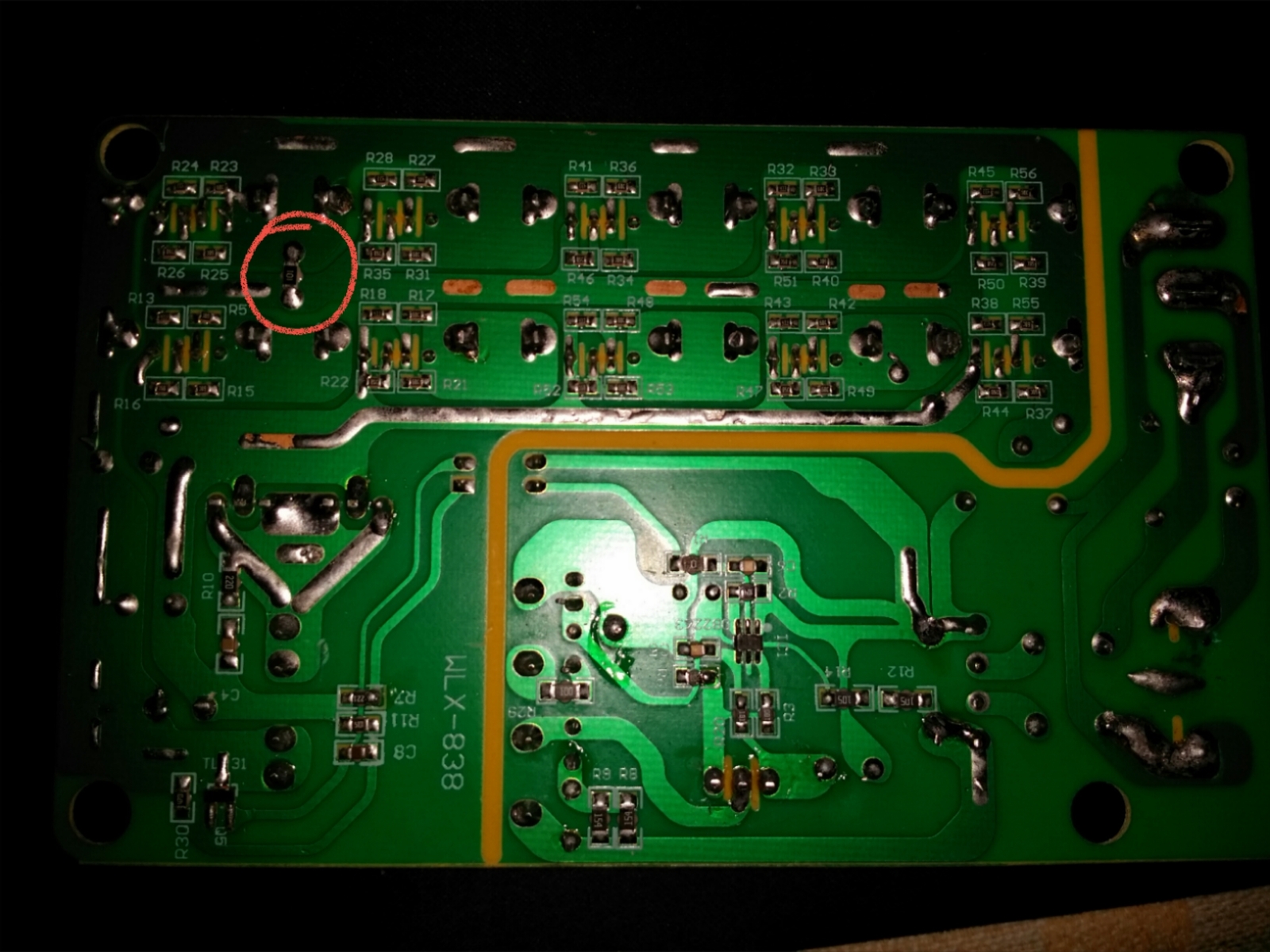

Решил покопаться во внутрянках зу. Ибо пульсация большая. Ничего удивительного - китайцы опять не распаяли половину конденсаторов. Но возник вопрос на кой ляд на входе после предохранителя и фильтра помех перед входным конденсатором стоит мелкая катушка и диодный мост?
судя по фотке один из них установлем м/у минусом диодного моста и общим проводом а другой, отсутвующий - м/у общим и проводом и землей, если в розетках есть заземление, то можно впаять, должны уменьшиться ВЧ помехи, если заземления в розектакх нет то и впаивать его нет смысла.
это не варистор это помехоподавляющий конденсатор, ставится между фазой и землей и между нулем и землей, но так заземления в этом чуде китайской инженерии нет и отродясь не было то и смысла в этих конденсаторах нет.

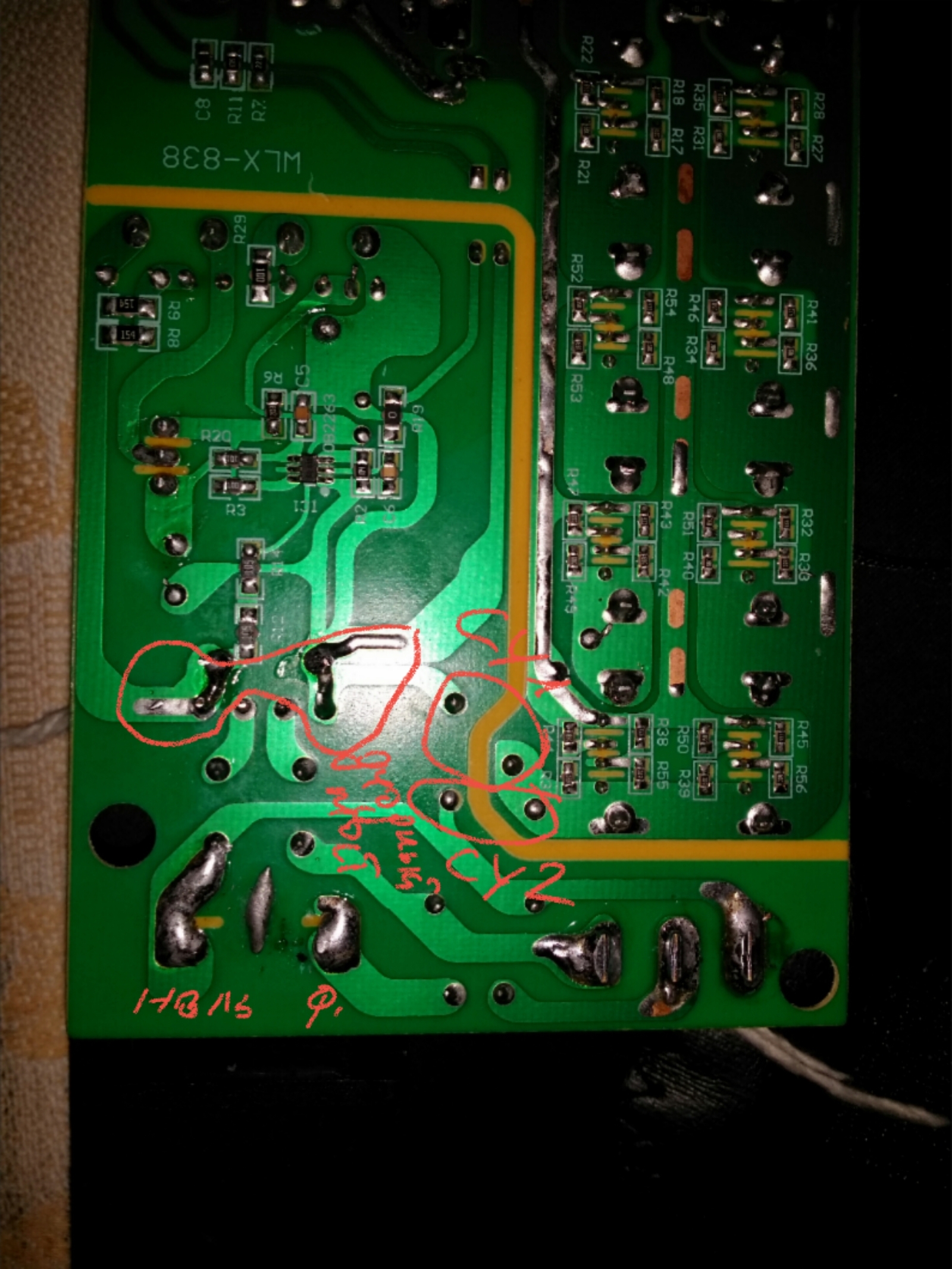

CY1 не на входе. Он после диодного моста. На входе должен был быть СY2, но его тоже не было.
