Шаговый двигатель Nema 17

Господа знающие. Прошу подсказать!
Не получается включить шаговик. Использую Arduino UNO, понижающий преобразователь напряжения / LM2596S (DC-DC) для самой ардуинки, модуль-адаптер для подключения драйверов и сам драйвер DRV8825, ну и шаговик Nema 17. На драйвер подаю напрямую 12V. GDN общий у всего. Если провод из пина D3 тыкать вручную на GDN - двигатель чуть дёргается, т.е. вроде пытается работать, а так, в пине просто издаёт какой то стрёмный скрежет/свист. Проверил пары проводов - 1А 1В, 2А 2В - это тоже подключено правильно да и провод как бы стандартный с двигателем приехал. Крутил потенциометр на драйвере: против часовой стрелки - свистит так же, против часовой стрелки - почти в конце свист полностью исчезает (похоже что просто отключается т.к. руками проворачивается).

Шаговый двигатель Nema 17


Вот скетч. Ковыряюсь 3й вечер. Очень прошу помочь...

(да, я ламер и с электроникой только знакомлюсь)

#define STEP_PIN 3

#define DIR_PIN 2

void setup() {

pinMode(STEP_PIN, OUTPUT);

pinMode(DIR_PIN, OUTPUT);

digitalWrite(DIR_PIN, HIGH);

}

void loop() {

digitalWrite(STEP_PIN, HIGH);

delay(5);

digitalWrite(STEP_PIN, LOW);

delay(5);

}

Arduino/Ардуино проекты

22 поста488 подписчиков

Правила сообщества

— Не оскорблять администрацию.

— Не оскорблять других участников.

— Не затрагивать тему политики.

— Не материться!

— Не допускаются расистские высказывания, сексизм, национализм.

— Запрещена реклама сторонних проектов, товаров, сайтов, блогов, ютуб каналов.

— Нельзя публиковать картинки и комментарии явно сексуального характера.

— Нет спаму и фишингу!

0
Автор поста оценил этот комментарий

Лучше бы схемку нарисовал, а то так нефига не понятно.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

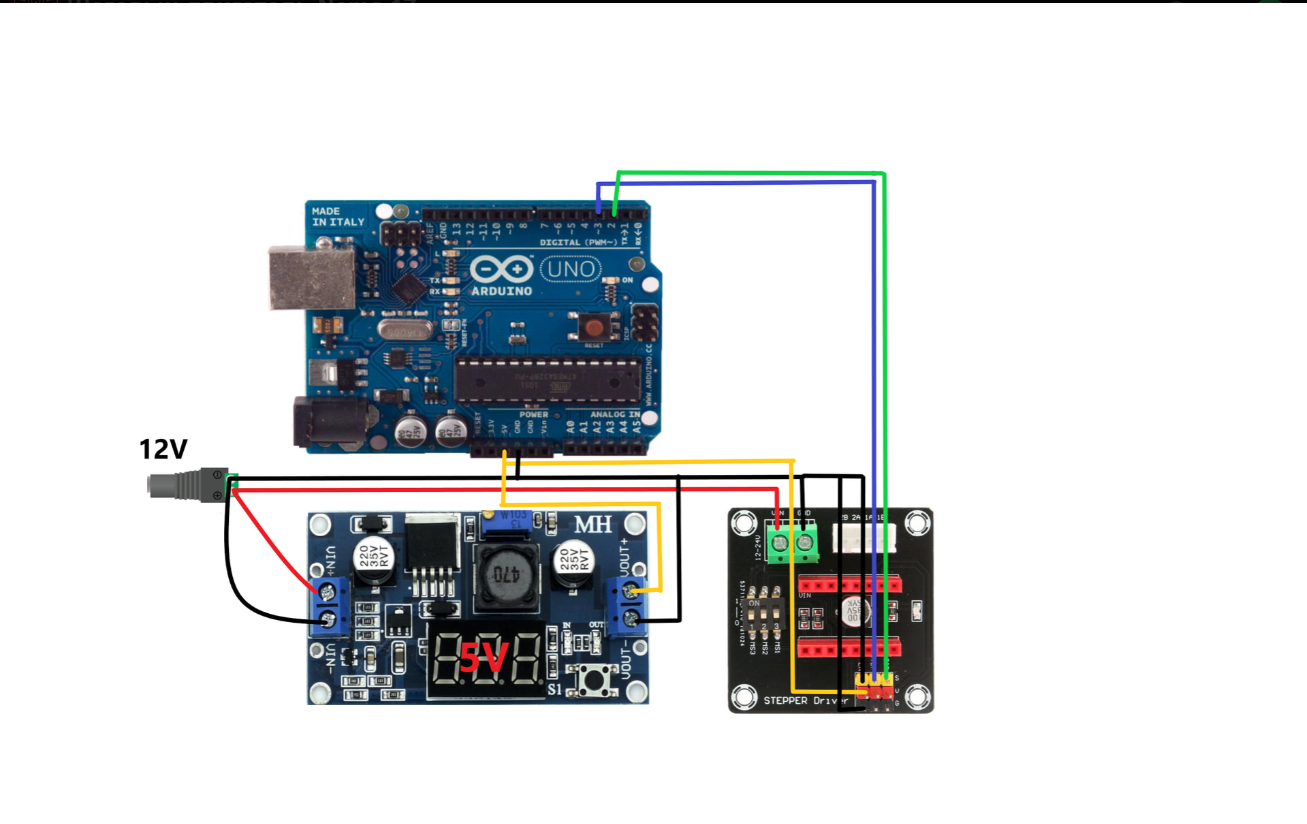

Дополнил

Иллюстрация к комментарию
1
Автор поста оценил этот комментарий

Ты EN не включил

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

???
EN это я читал и на ютубах так делают - замыкают на GDN. Что значит не включил?

0
Автор поста оценил этот комментарий

Вроде нормально.

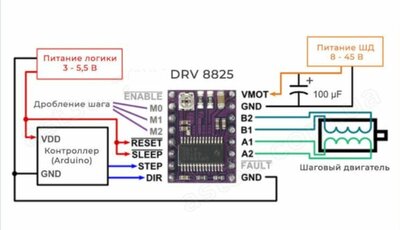

Точно все в порядке с подключением мотора, соответствует картинке выше? Можно попробовать померять сопротивления обмоток прямо на маленькой плате драйвера при подключённом моторе.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Сопротивление это в смысле пары найти? Я это проверял. И провод в принципе стандартный комплектный.
Померил на драйвере при всём включённом - B1 B2 не прозваниваются, А1 А2 прозваниваются. Это оно? В этом может быть проблема?
0
Автор поста оценил этот комментарий

У вашего модуля должны быть соответствующие ножки.

Вот на них напряжение и померять.

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

4.4V на обоих

показать ответы
0
Автор поста оценил этот комментарий

Не пробовали проверять, как Reset Sleep драйвера мотора подключены?

Какие на них напряжения относительно земли?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
А как это проверяется? Не читал о таком...
показать ответы
2
Автор поста оценил этот комментарий

А какова частота подаваемых на ШД импульсов? Не слишком большая? При высокой частоте шаговик ведёт себя похоже - свистит и не шагает :-) Сделайте Step герц 10 - 100.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
А как это сделать, эти герцы?
показать ответы
5
Автор поста оценил этот комментарий

Шаговый двигатель импульсами управляется, а не постоянкой. посмотрите в описании. Ногу EN не обязательно в 0 ставить. у нее есть внутренняя подтяжка. он у вас делает мелкий шаг и переходит в режим удержания

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Если EN провод вытащу, то хоть и не пищит, но не работает - тишина
