Ремонт Sony RX1r (FullFrame мыльница)⁠⁠

Покажу процесс ремонта очень интересного фотоаппарата. Вообще в целом у меня только про ремонт фототехники, тексты и фотографии действительно мои и без использования нейронок, так что лайк и подписка ;)

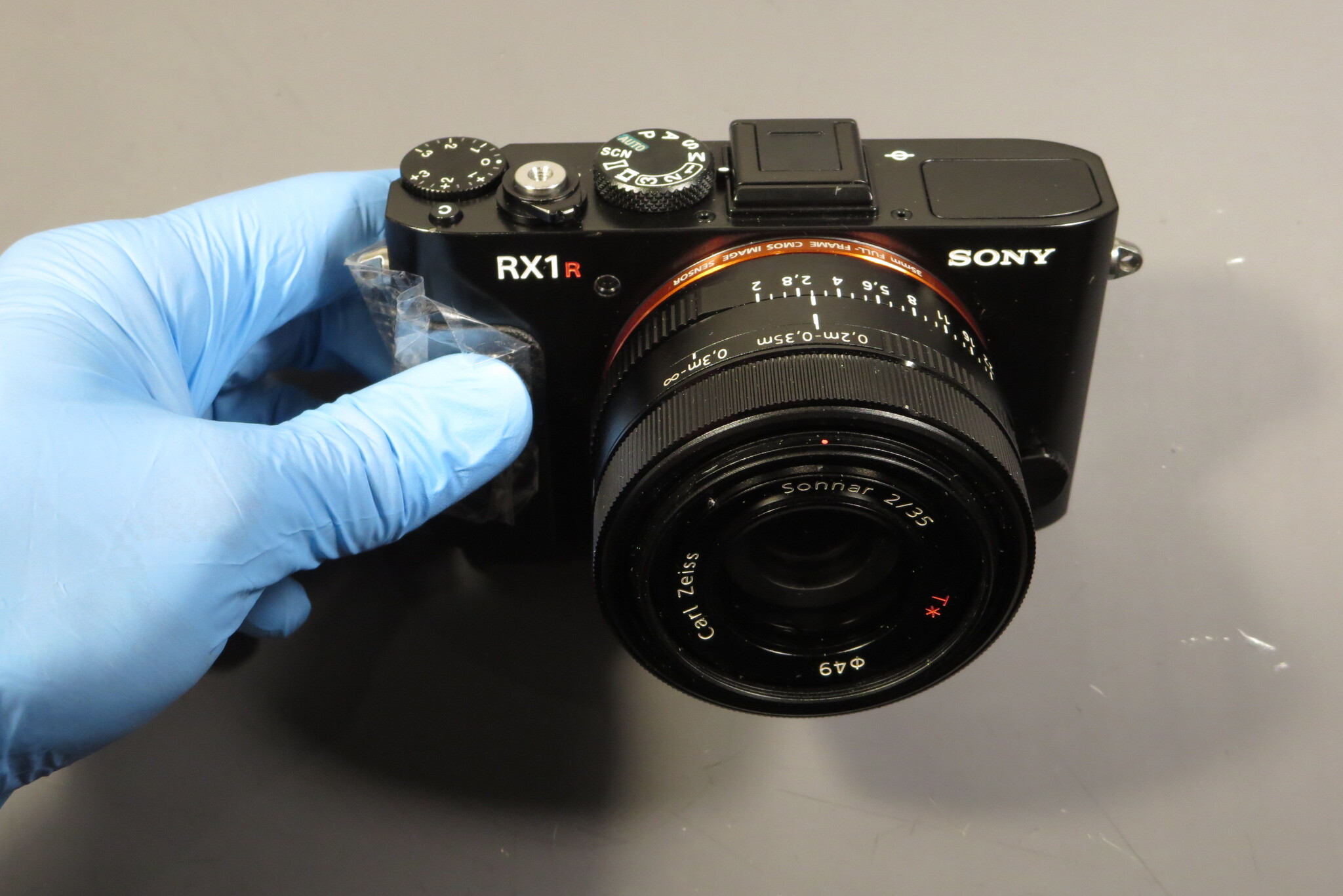

И так, Sony RX1r: модель из 2013. Компакт с ПОЛНОКАДРОВОЙ матрицей и не съемным объективом Carl Zeiss 35mm F2.0. Цену на старте продаж не смог найти, но в 2025 вышла третья генерация этой модели за 5099$. Игрушка для состоятельных ребят.

Я сам лично пользуюсь таким примерно лет 5, кайфовая штучка которая спустя 12 лет не потеряла своей актуальности.

И так, суть ремонта. А это и не ремонт вообще, восстановление работоспособности после модификаций для аэрофотосъемки.
Из за компактности, малого веса, очень классного сенсора без АА-фильтра с хорошей детализацией снимков, эти модели Sony крепили к картографическим дронам и использовали массово для аэросъемки.

А чтобы их использовать в этих целях, их разбирали специально обученные люди и заливали объектив клеем который был сфокусирован на бесконечность (на максимально дальние объекты), немного докидывали проводов для дистанционного управления, а иногда и максимально облегчали убирая всё лишнее, например петли для ремня и прочие не нужные в полете детали.
А фокусировку фиксировали клеем чтобы после полета не было сюрпризов с резкостью, думаю такие полеты серьезно согласуются с разными центрами полетов и прочими организациями. "Ой, фокус не там, давай еще дубль" - такое не получится.

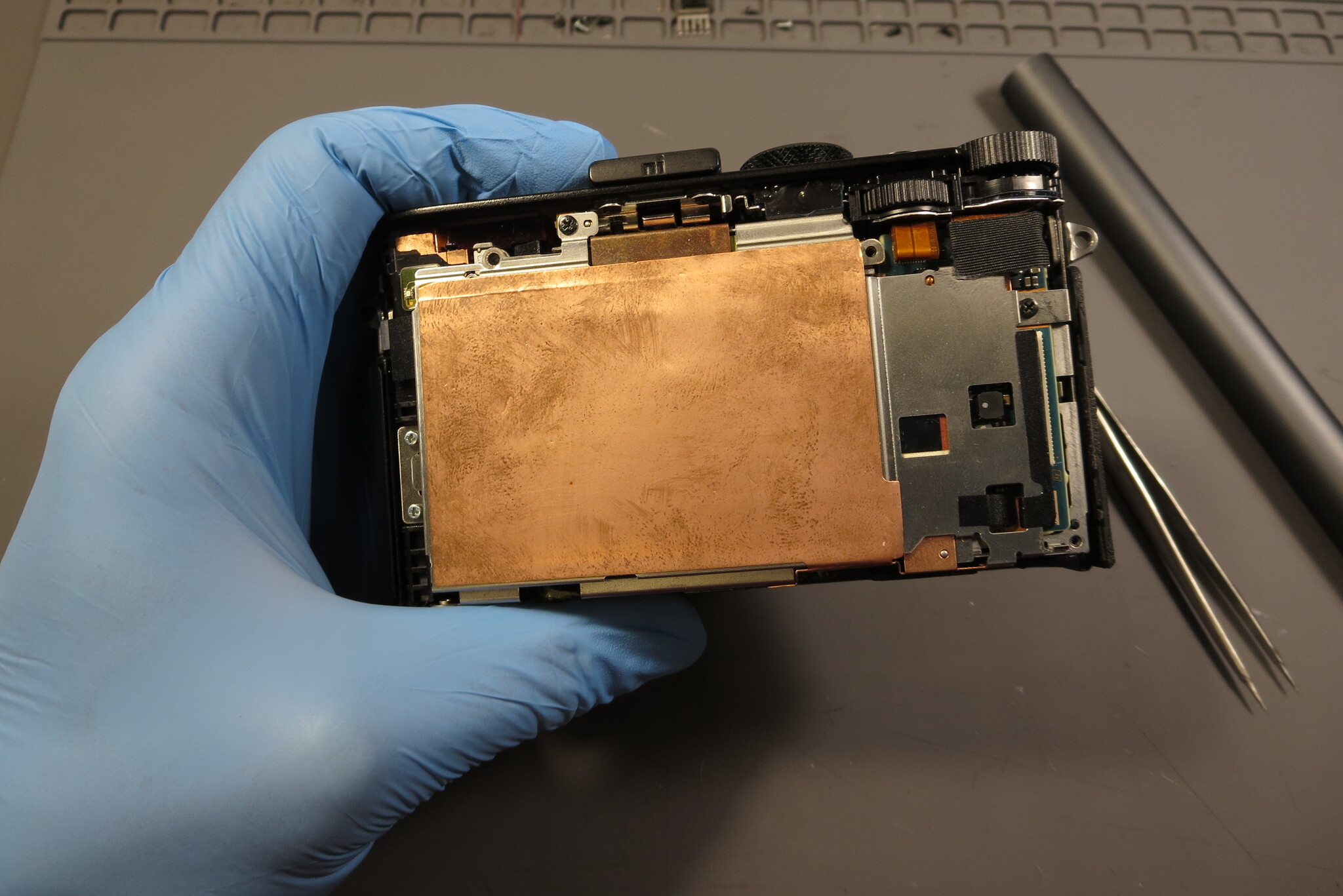

Снимаю крышку и теплоотводящий экран, медный на всю заднюю поверхность. Матрица огромная и жутко греется, требуется хорошее охлаждения.
Экран весь в отпечатках, фотоаппарат пытались восстановить самостоятельно.

Часто такие экземпляры продаются на Авито по сносной цене. Это настоящий кот в мешке, иногда удается восстановить иногда нужно менять много много дорогих деталей.
Они у меня кстати есть, кому такой попадется, пишите, смогу помочь с восстановлением.

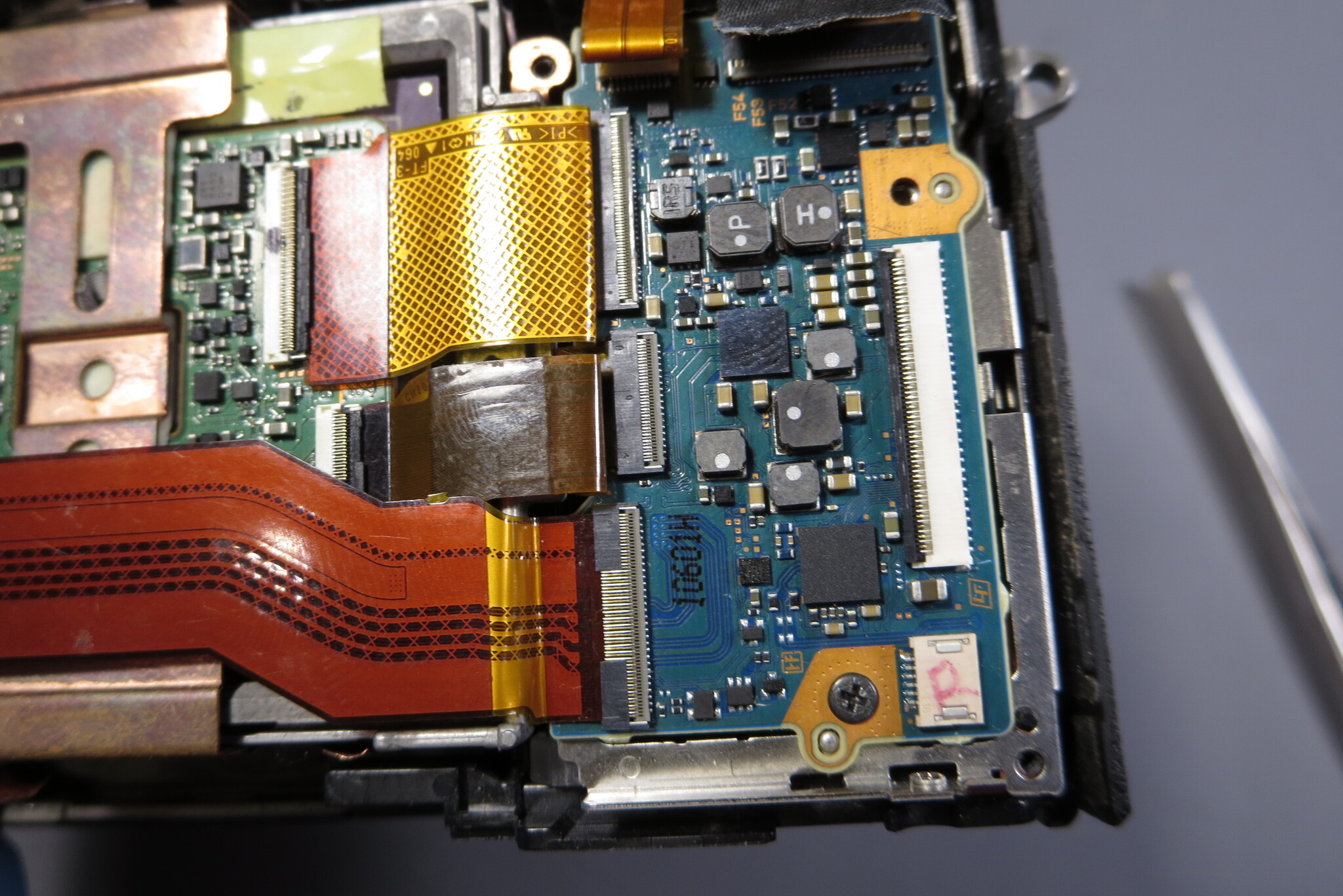

Смотрим далее, сломан один из разъемов. Он идет на боковую панель с HDMI-USB-Mic, не особо важный и работает даже в таком виде.

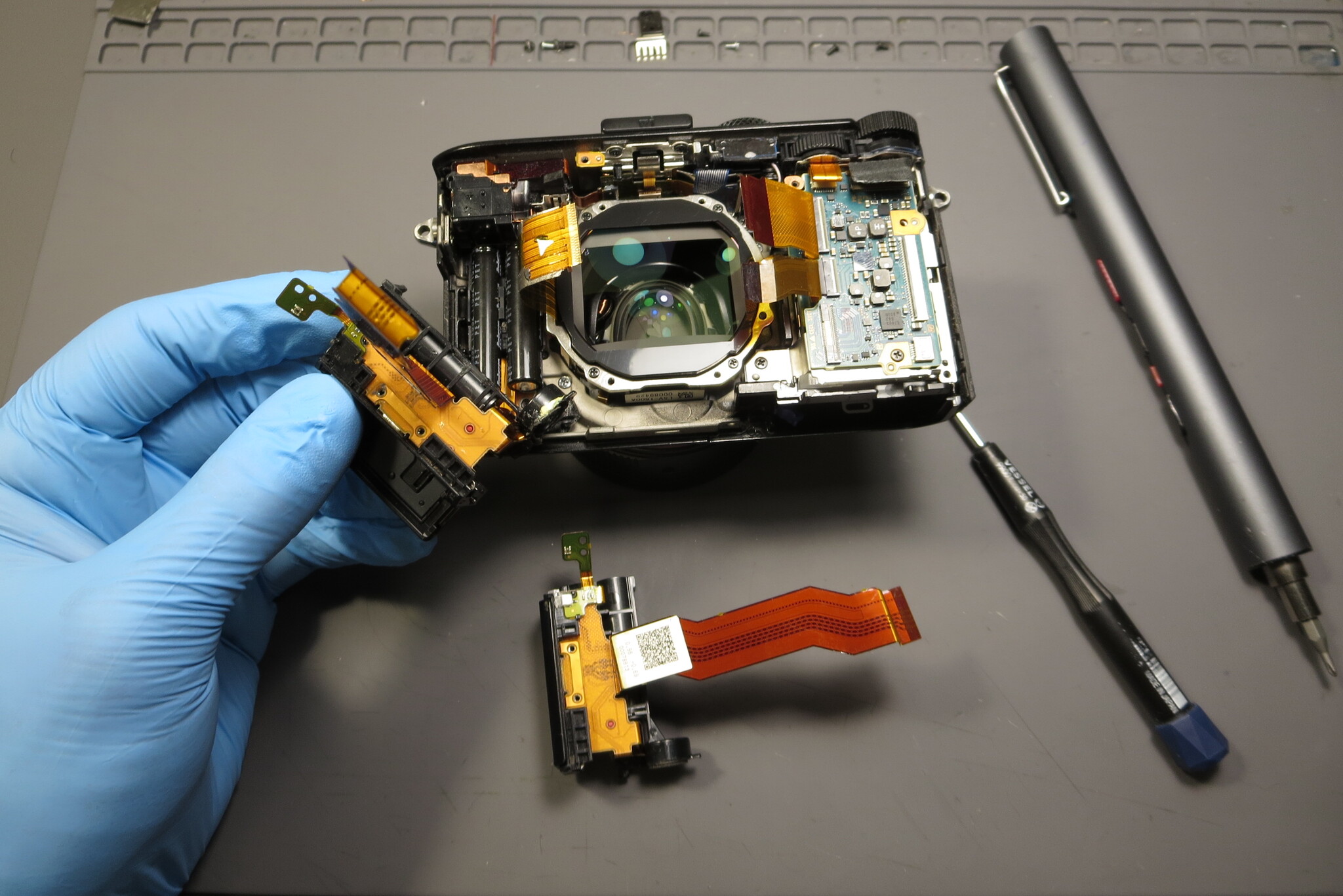

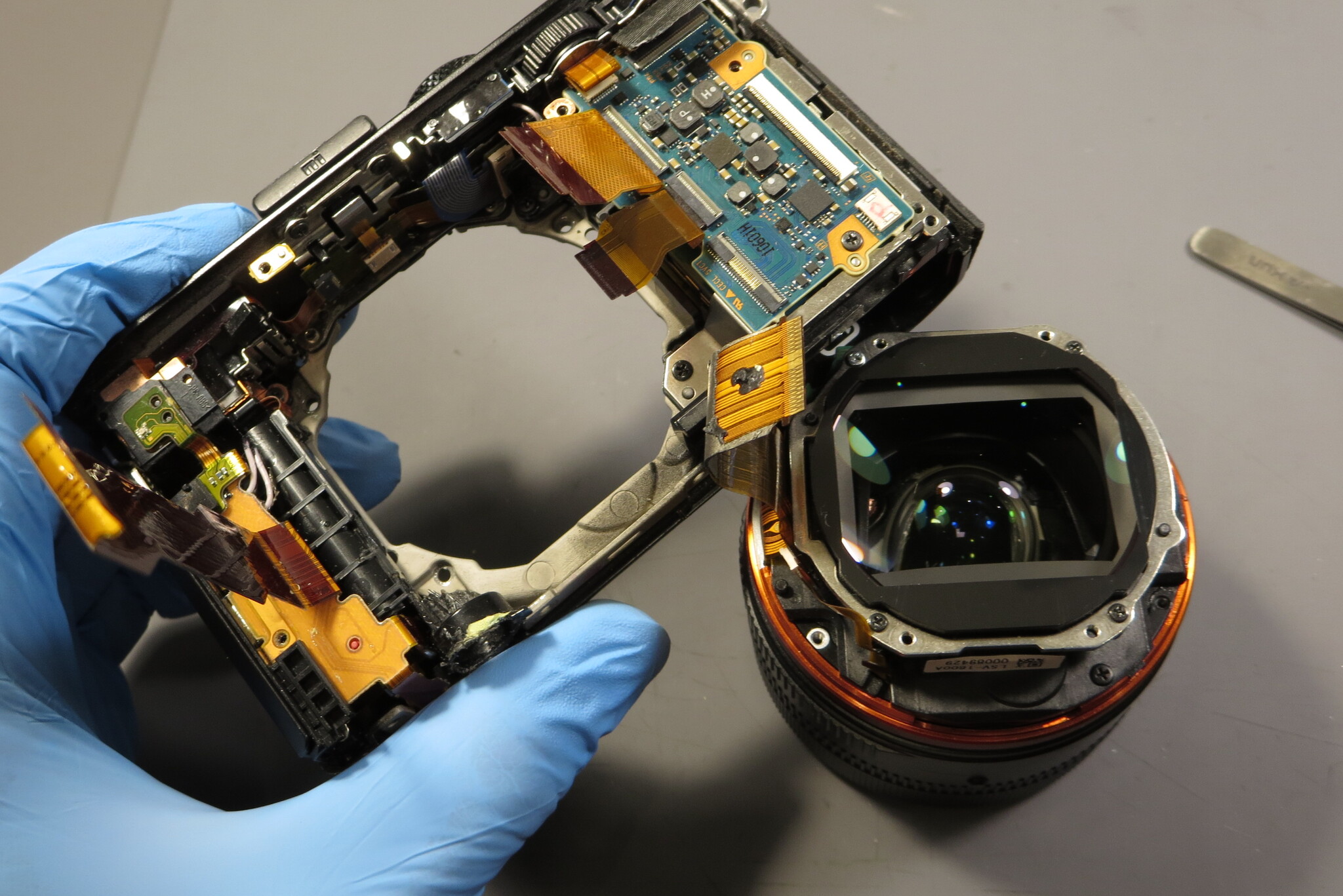

Под замену так же пойдет боковая панель, так как старую прилично так посверлили для укладки дополнительных проводов. Заменю целиком. И видно уже объектив.

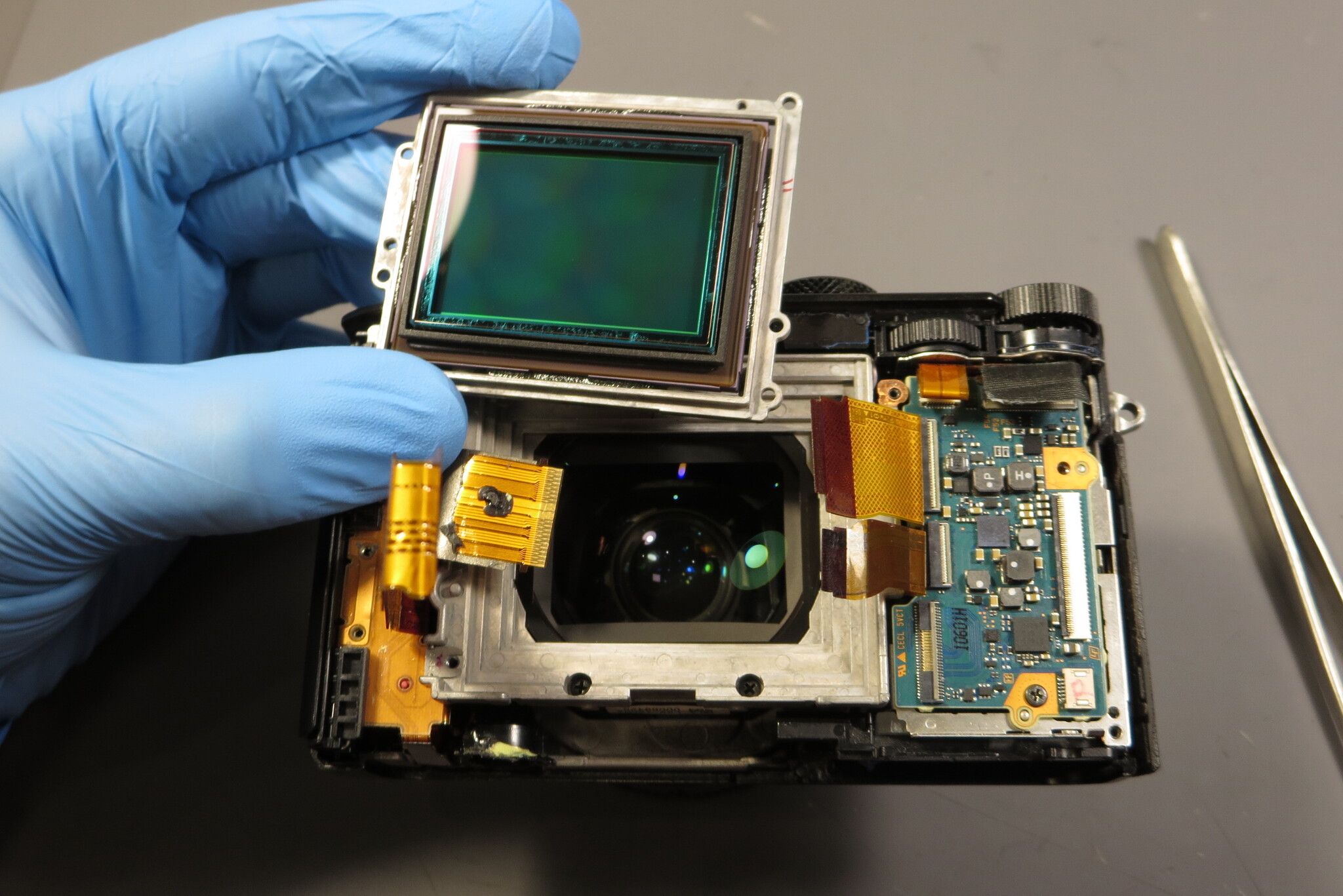

А вот и царская матрица на 24Мп, какая же она здоровенная. (Спойлер: и бракованная, это я уже понял после всех ремонтов и окончательной сборки, в конце поста покажу не очевидную проблему)

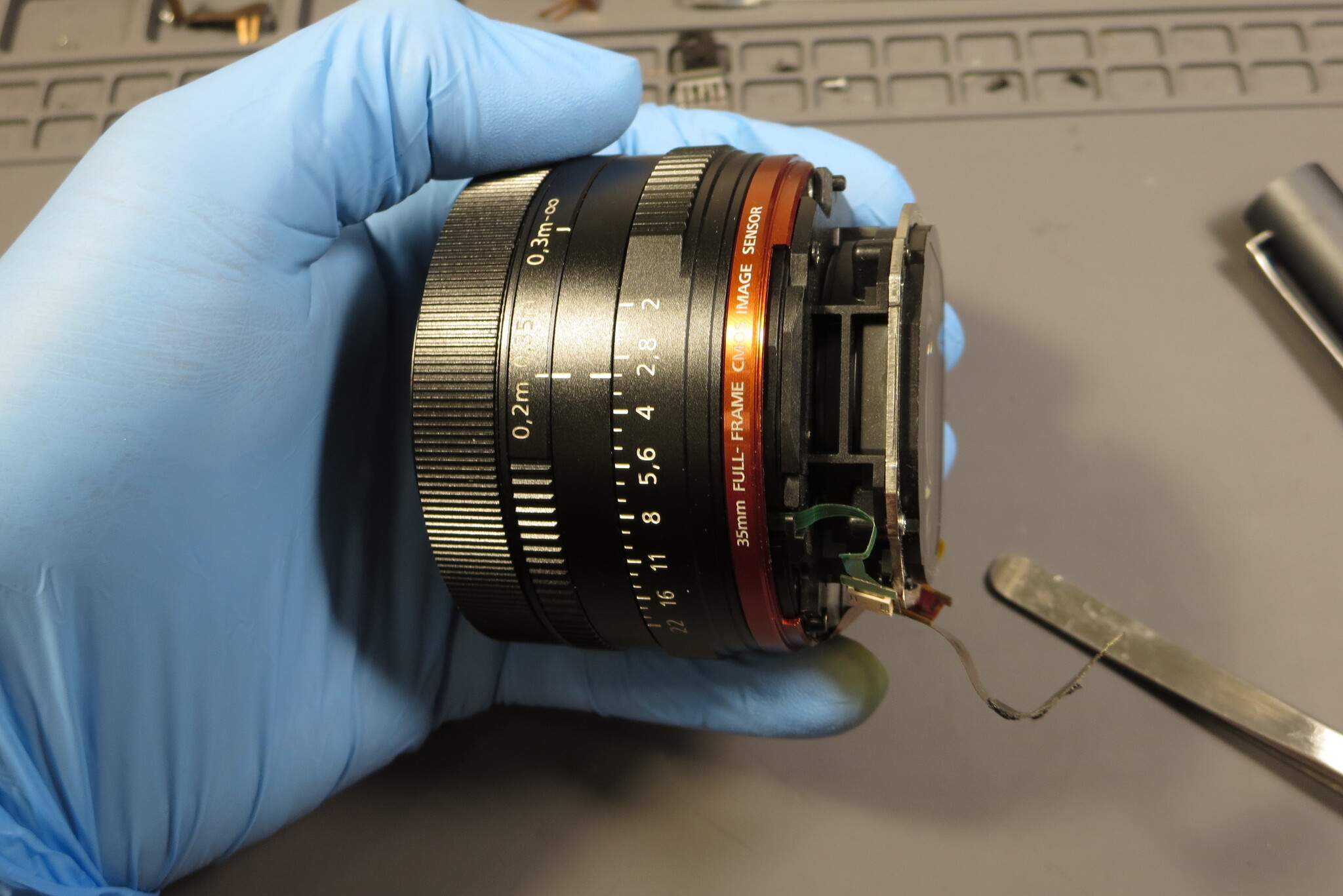

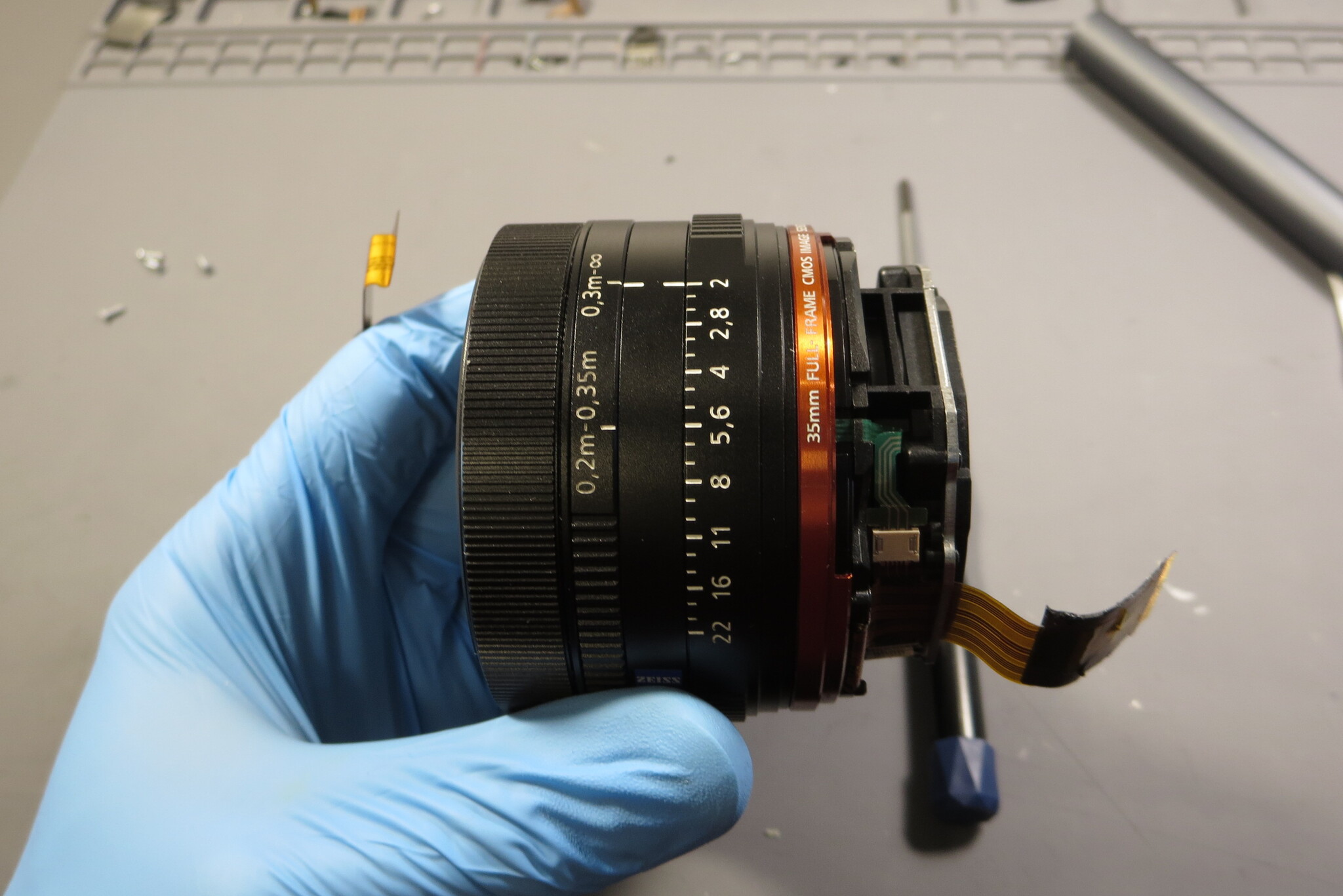

Объектив вытряхнул, теперь нужно вытряхнуть всё из объектива.

Интересные факты про этот объектив. Это вроде как классический и обычный 35мм, только в нем два шаговых мотора для двух подвижных фокус-линз (обычно одна), в нем же установлен центральный затвор. Самое интересное что его рабочий отрезок, т.е. расстояние до матрицы, да его практически нет этого расстояния, вплотную стоит всё. Прям уникальная оптическая схема.
Я говорил что в 2025 вышла модель RX1RIII, так похоже там стоит точно такой же объектив без изменений. 12 лет совершенства!
Многим светлым умам приходит в голову идея прикрутить такой объектив на обычный какой нибудь зеркальный-беззеркальный фотоаппарат, ну так вот, не выйдет.

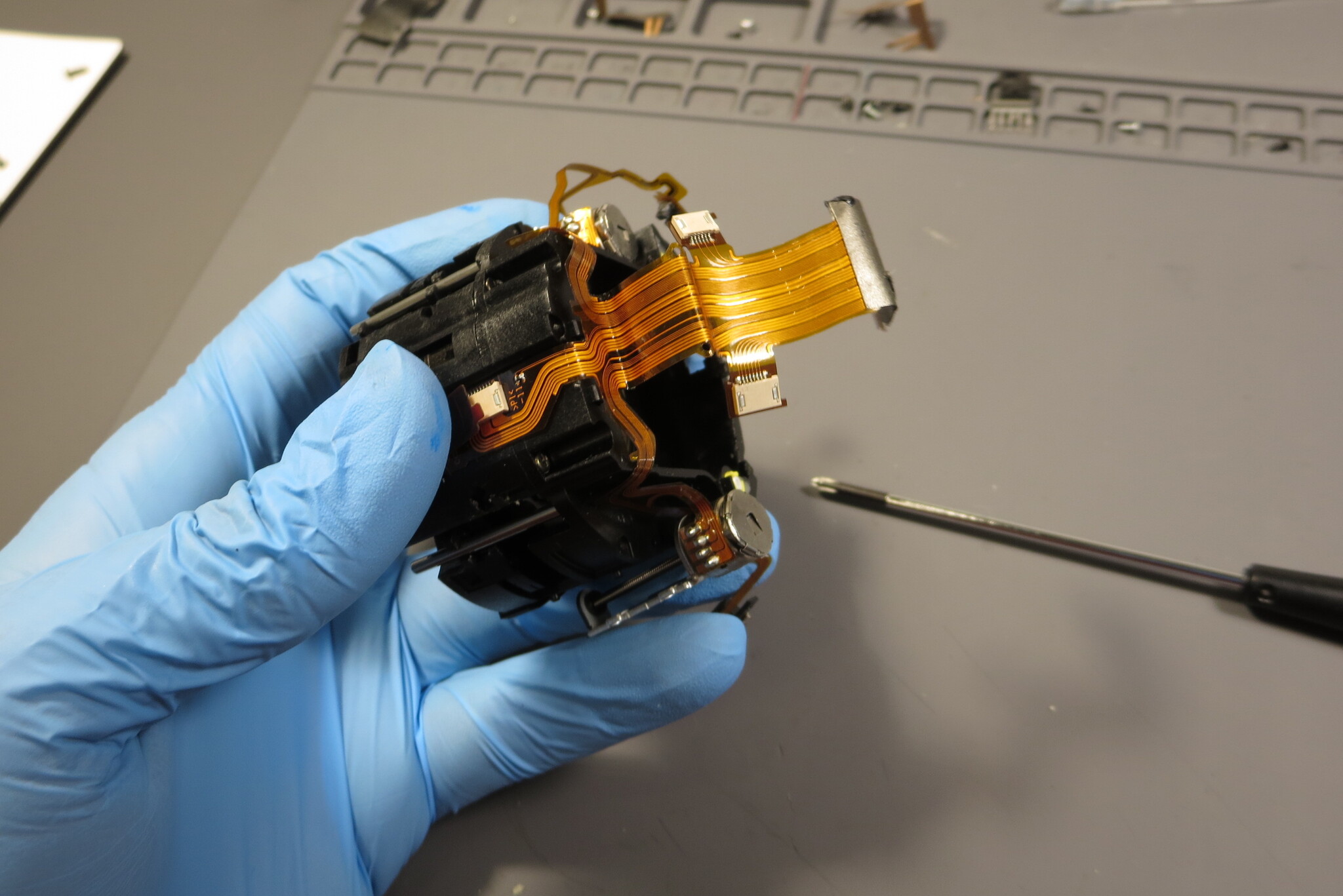

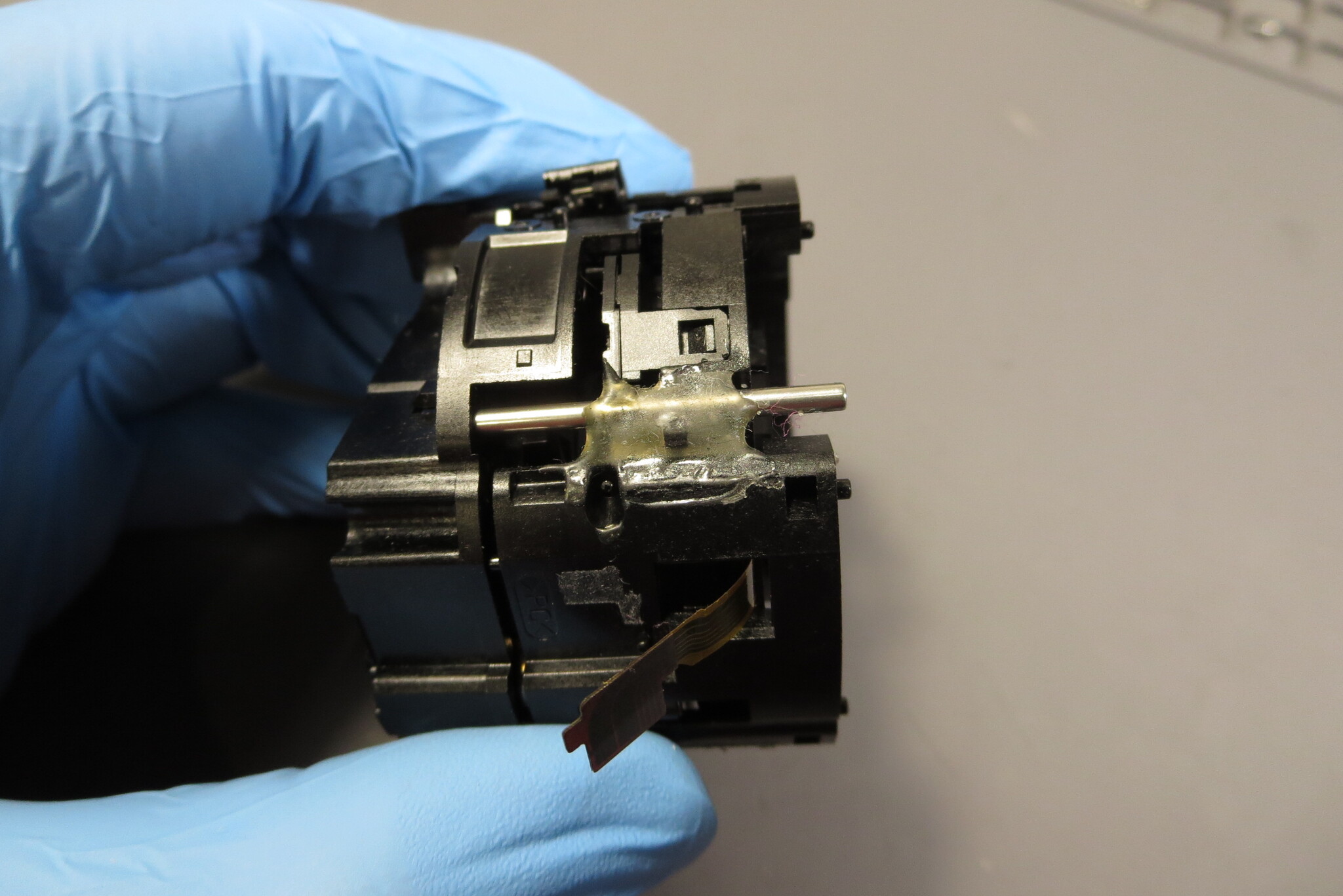

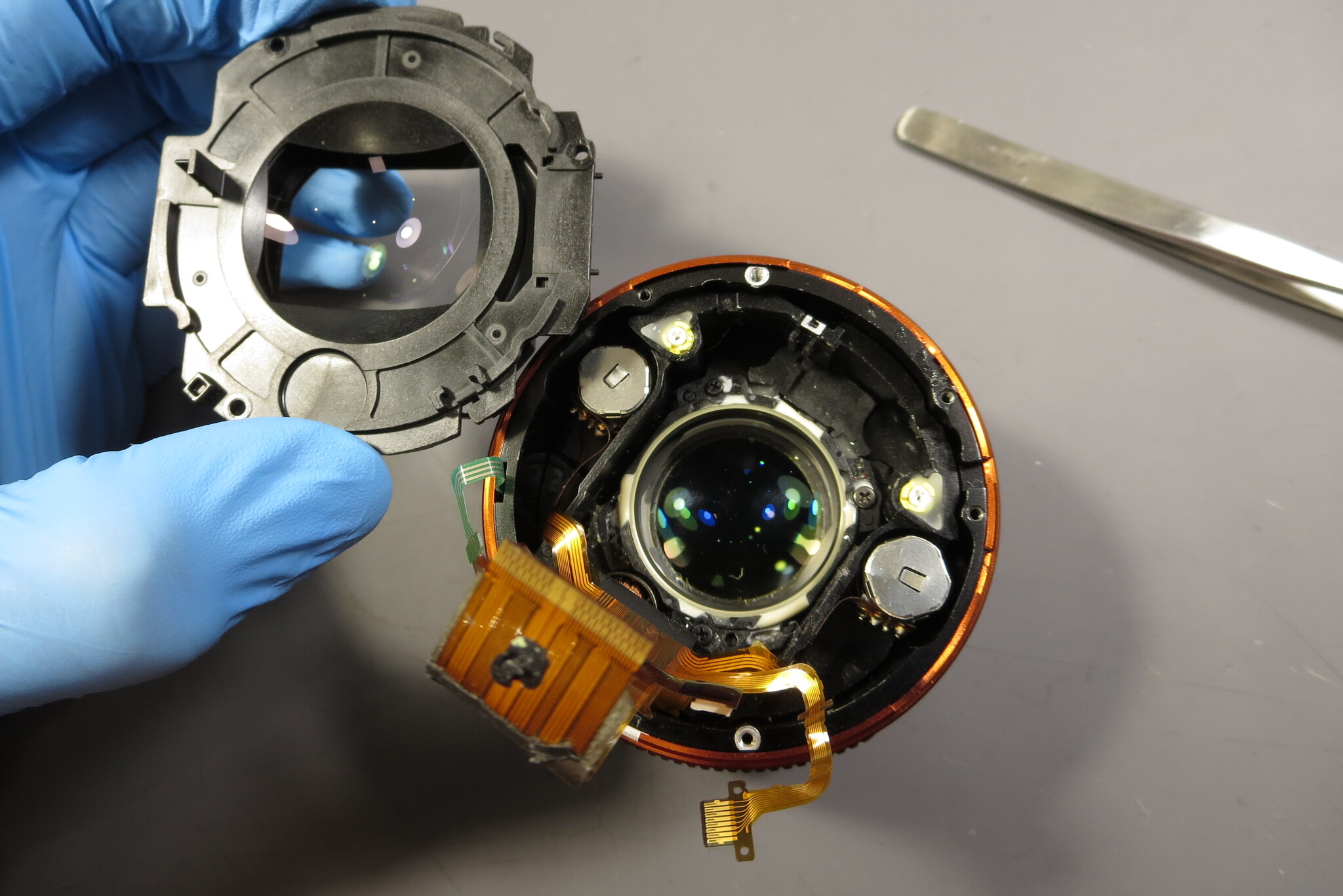

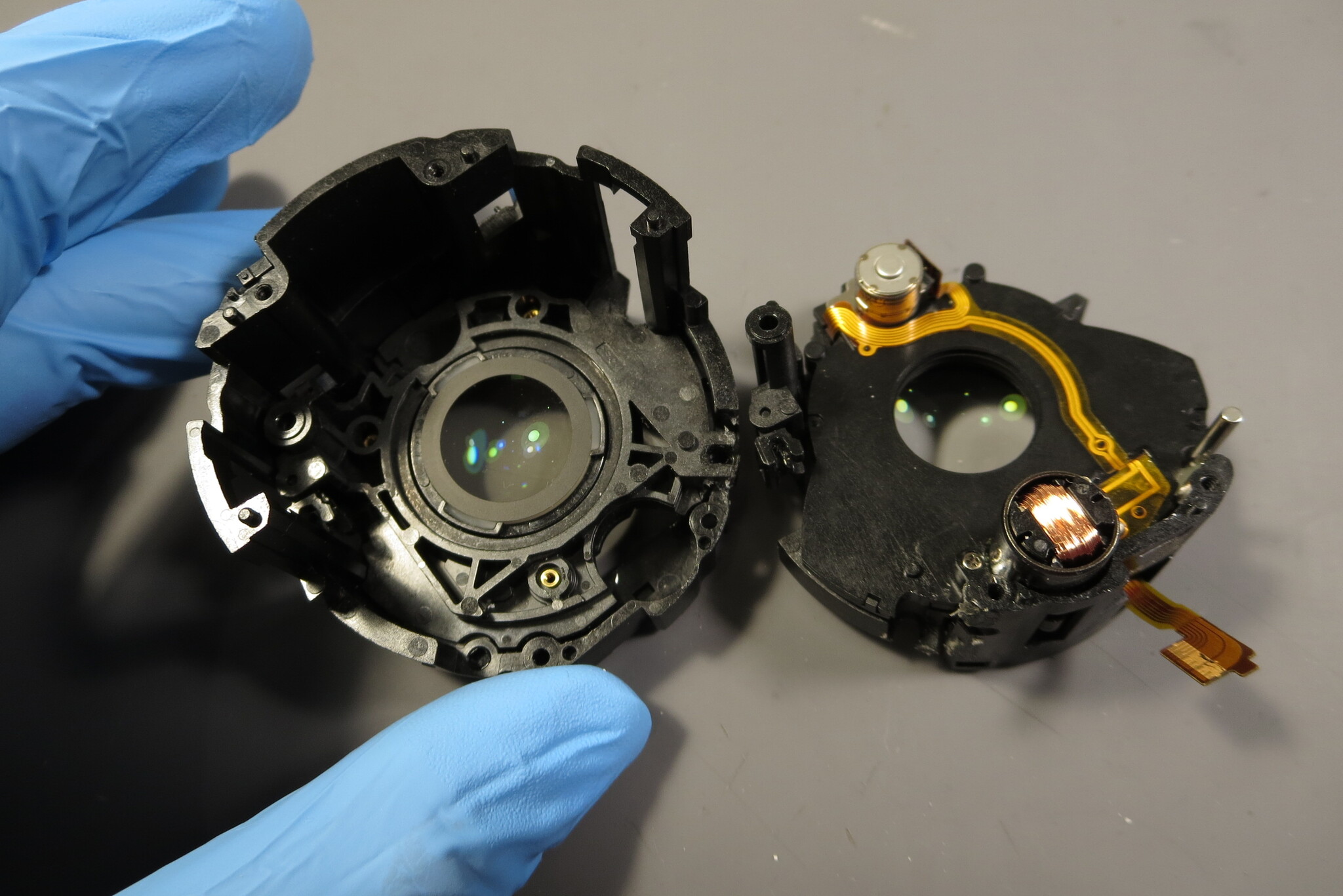

Разбираю объектив до винта, он весь залит клеем.
Владелец попытался вычистить всё сам, и мы уже обсудили что объектив можно просто заменить, но всё удалось сделать и при этом прилично сэкономить.

Детали все отмываются до первозданного вида.
Это мой не первый такой аппарат с такой работой, все они модифицированы по разному и залиты по разному. Иногда обычным термоклеем, иногда жестким эпоксидным.

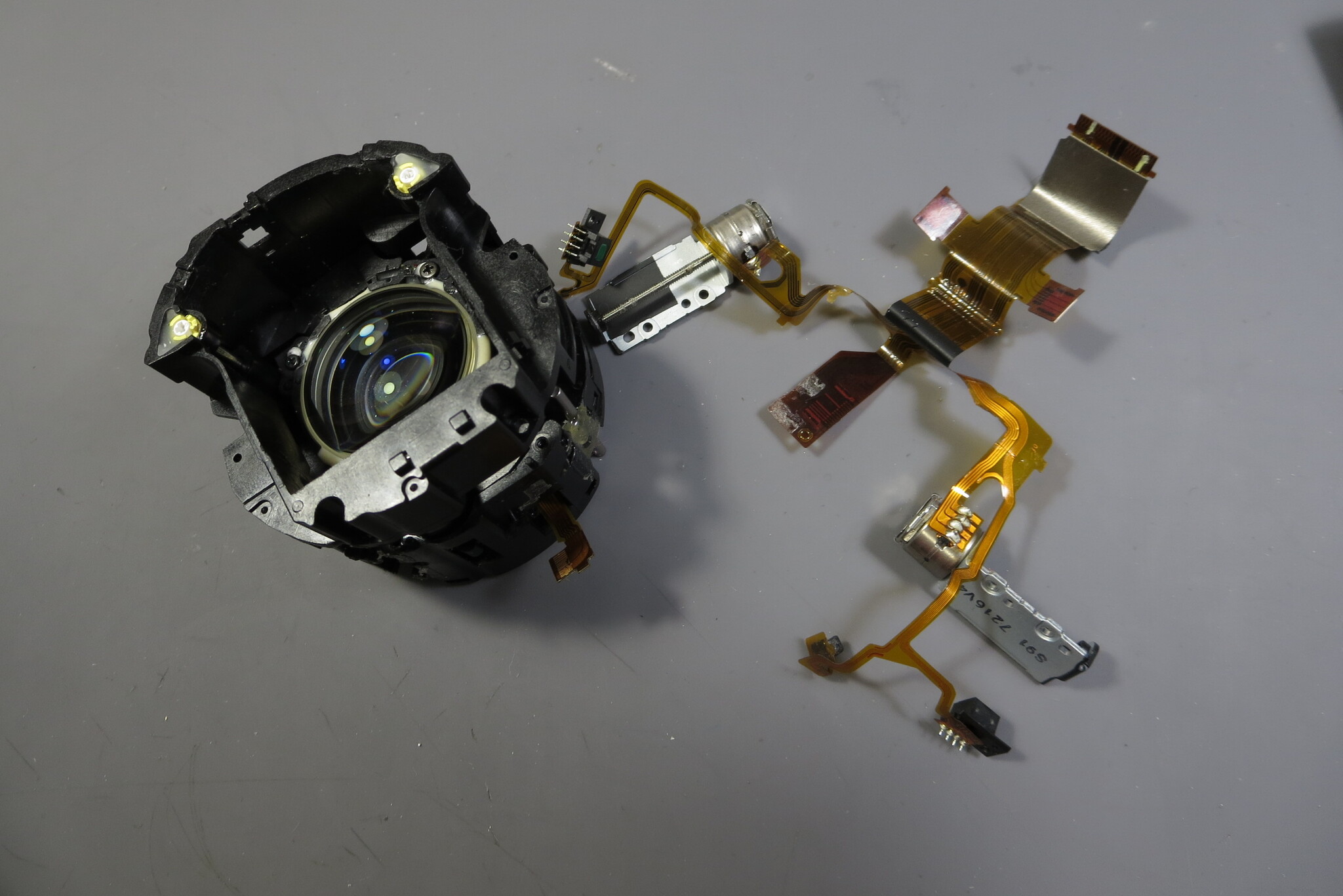

Общий вид:

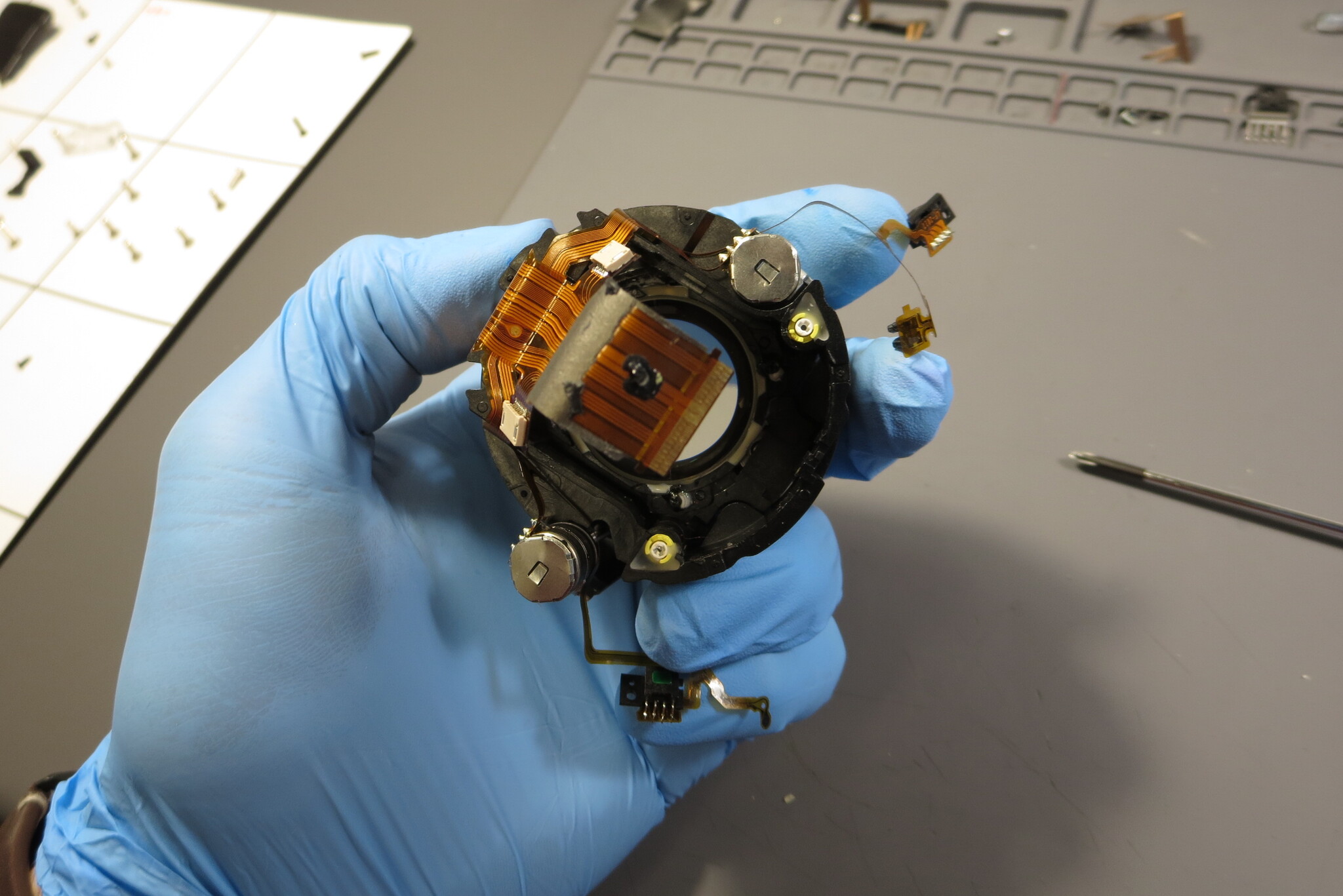

Проверил затвор, целостность диафрагмы и шаговые моторы фокусных линз. Каких либо подозрений не возникло, можно всё собирать и тестировать:

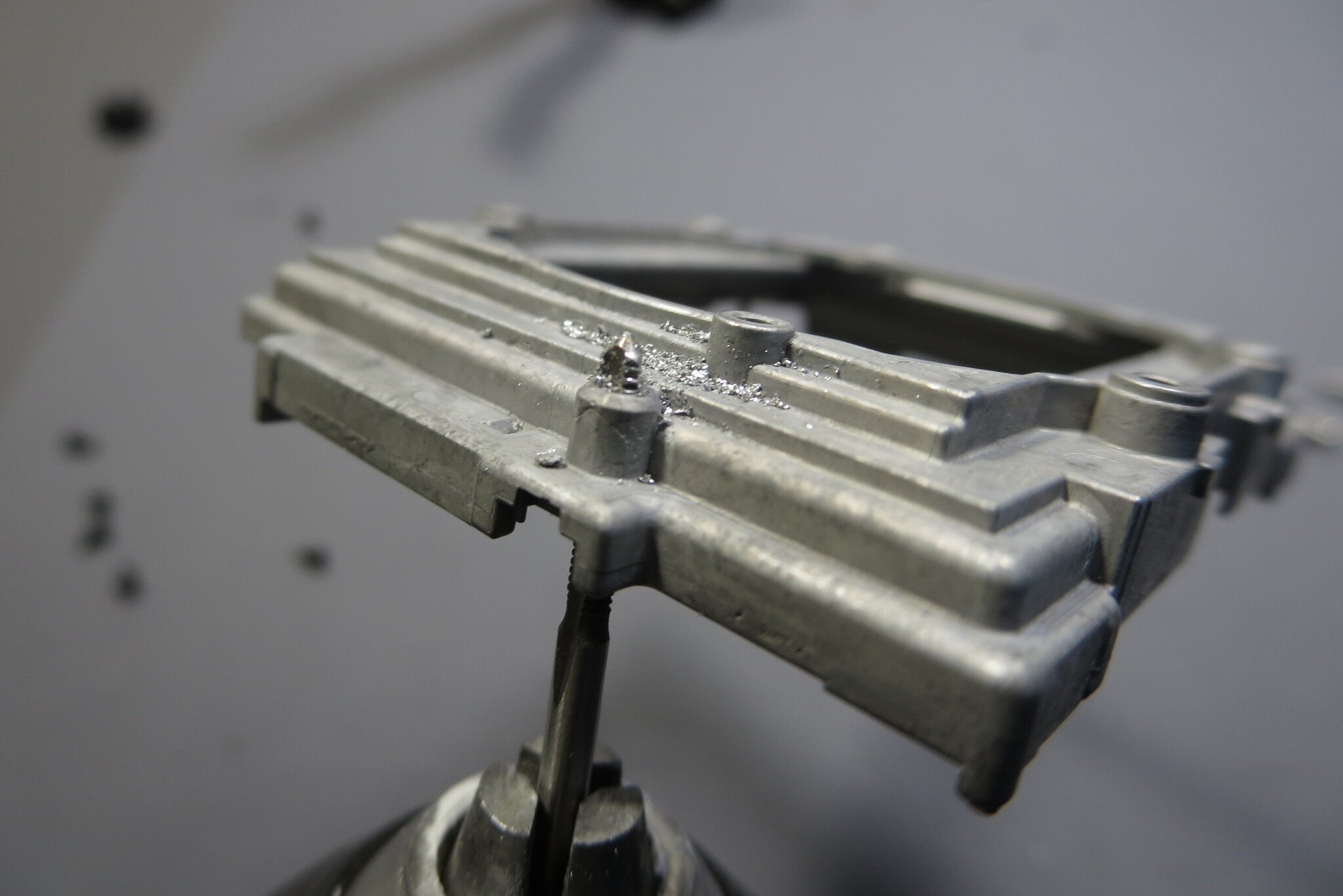

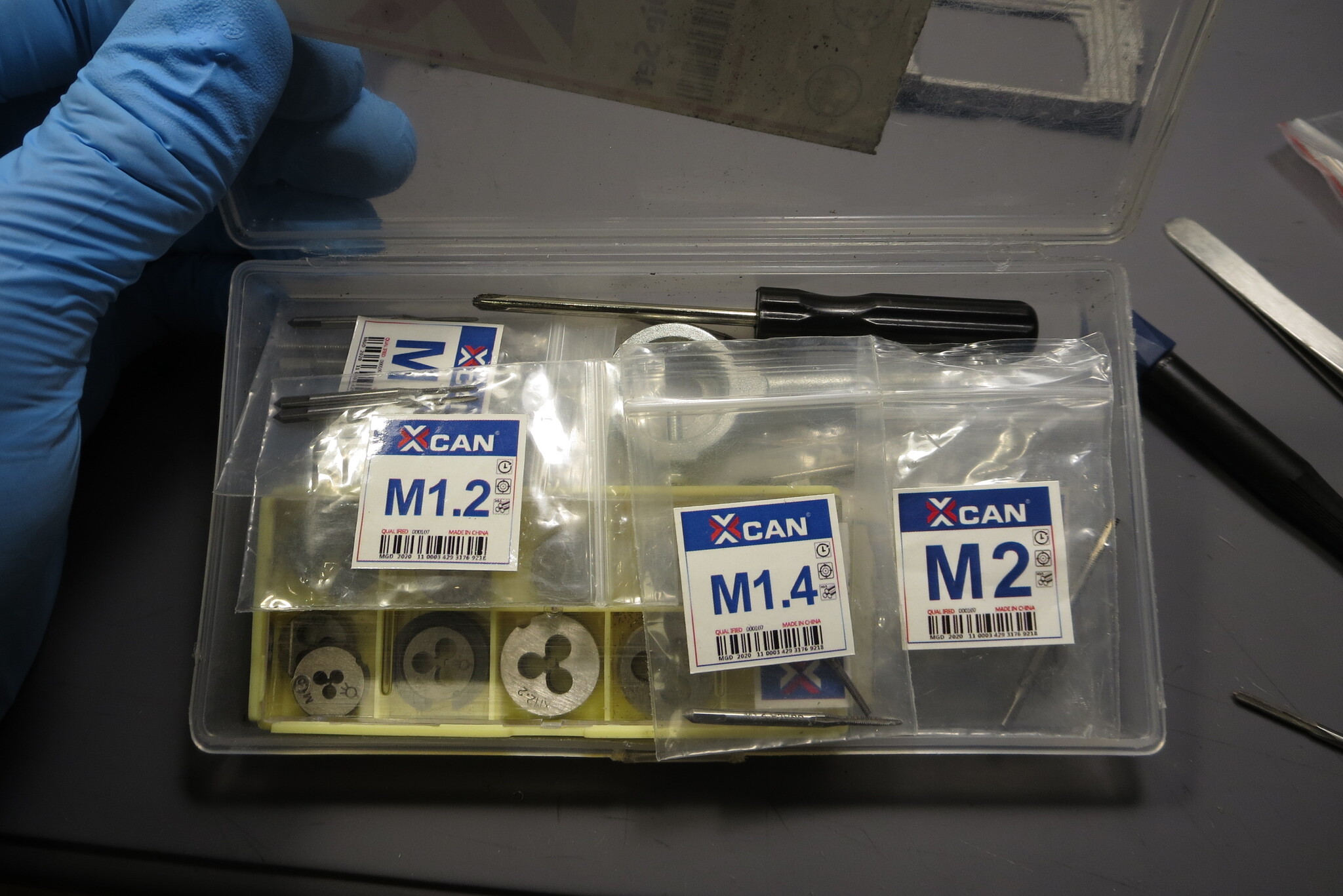

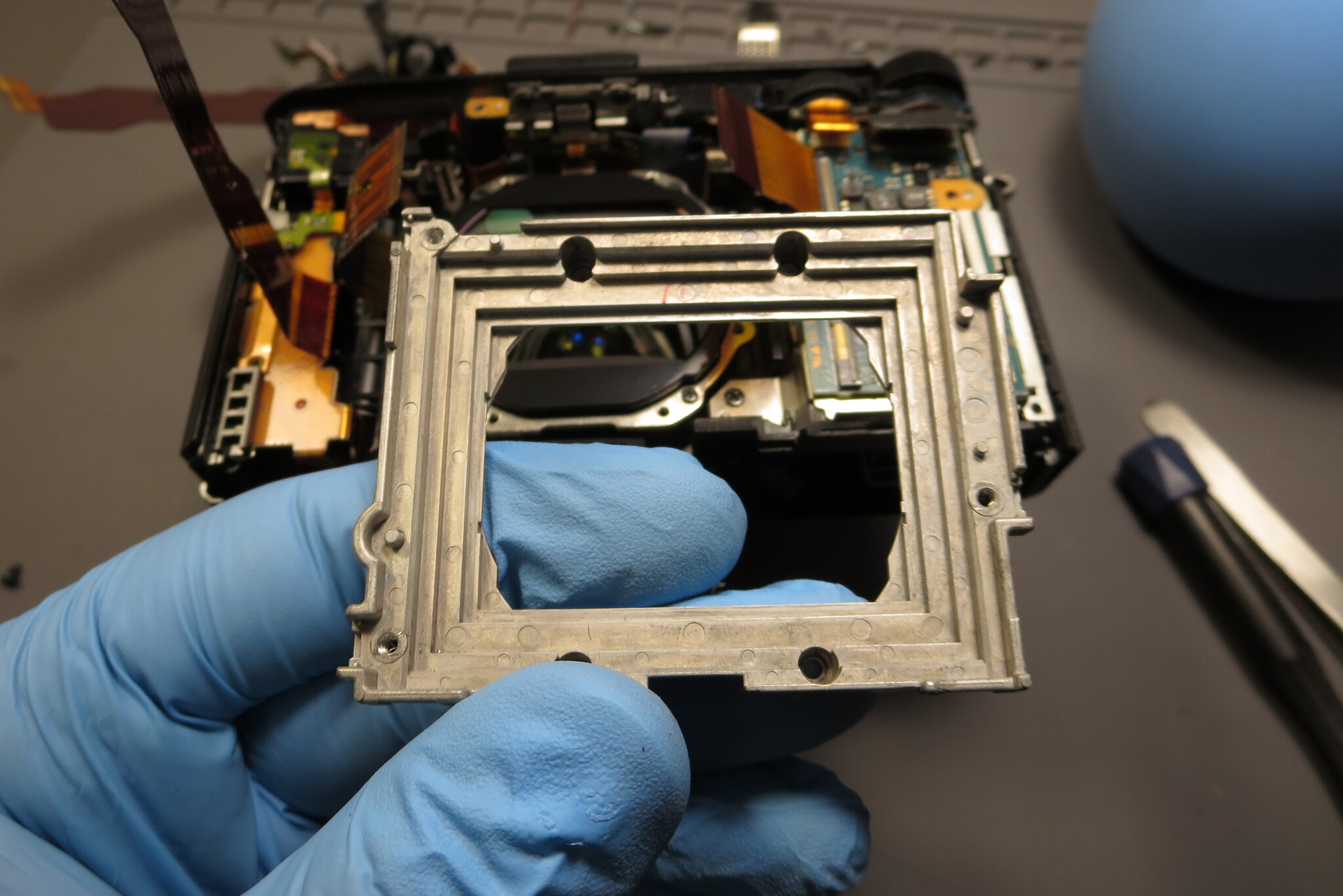

По пути пришлось немного послесарить. Были сорваны винты рамки которая соединяет матрицу и объектив. Не хотелось ее менять и подбирать юстировочные прокладки, решил нарезать новую резьбу под винты большего размера. Были М1.6, сделал М1.8:

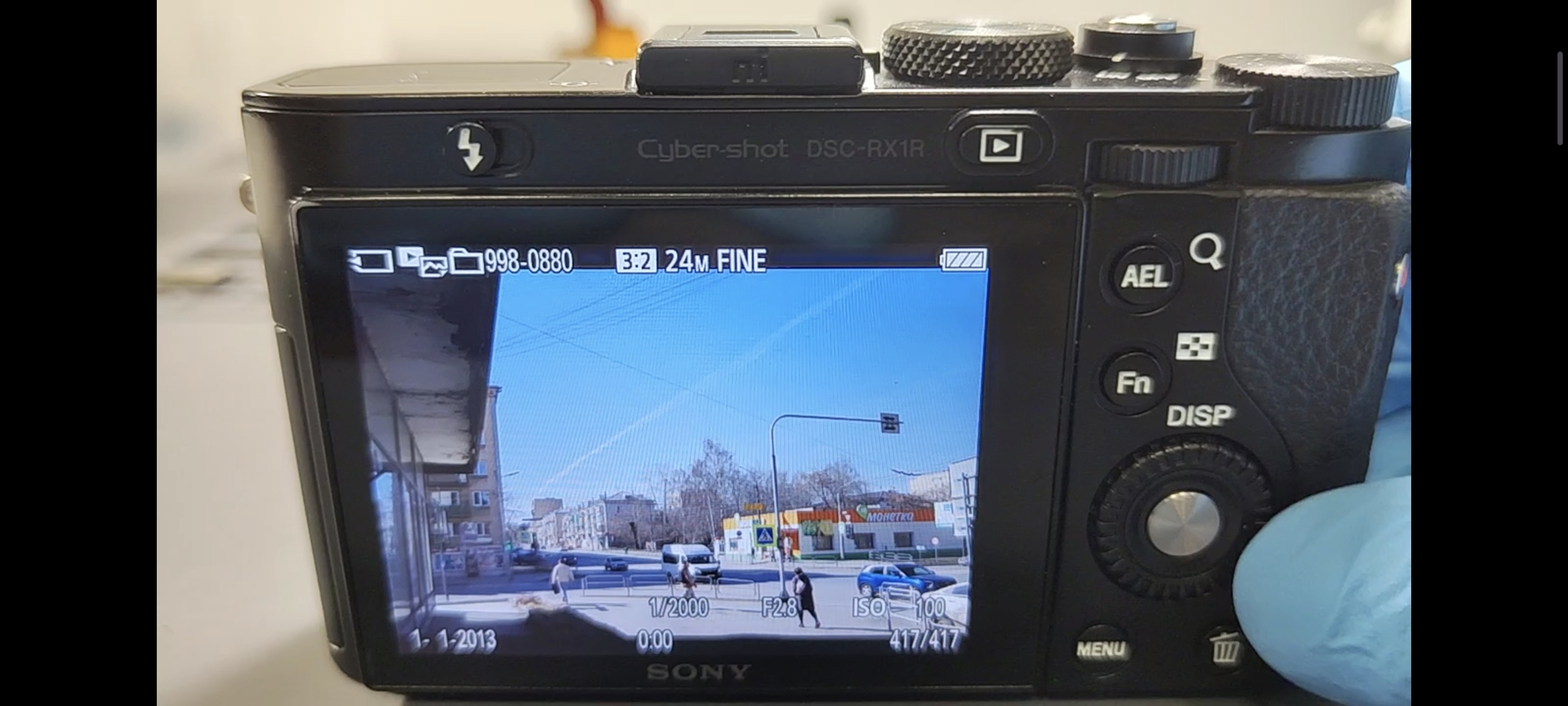

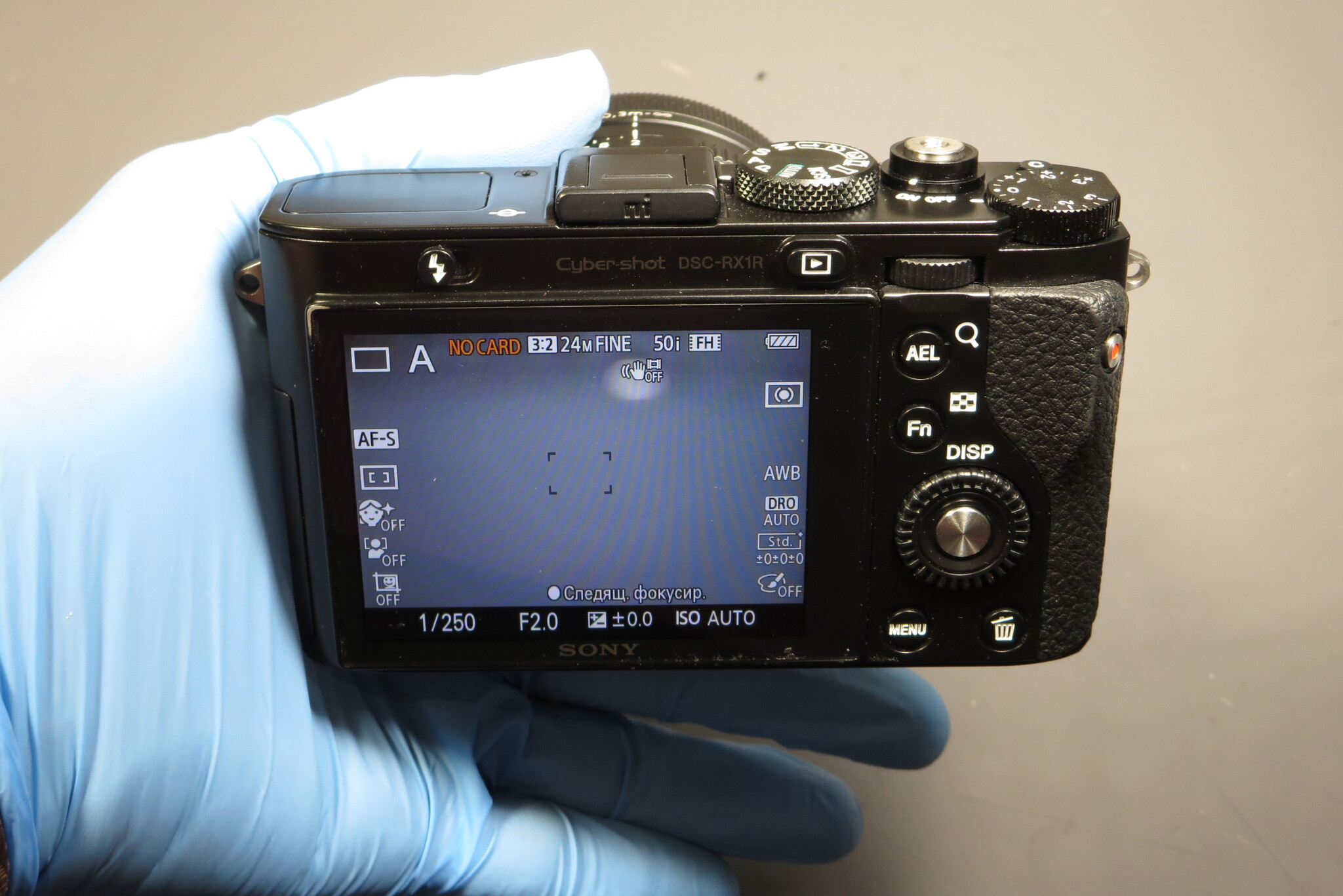

Фотоаппарат собрал, всё красиво, как новый. Начал тестировать и он на коротких выдержках показывает мне засвеченные кадры:
На счет объектива я был уверен, но решил что будет быстрее раскидать свой фотоаппарат и подкидывать заведомо исправные детали и выяснить в чем причина пересвета.
Оказалось что косячит именно матрица, подкидывал три разных матрицы для верности. Пришлось заменить, так как это не было запланировано и матрица у меня была в наличии, то цена ремонта для владельца была озвучена вполне адекватной.
Первый раз столкнулся с такой проблемой, уникальный случай.

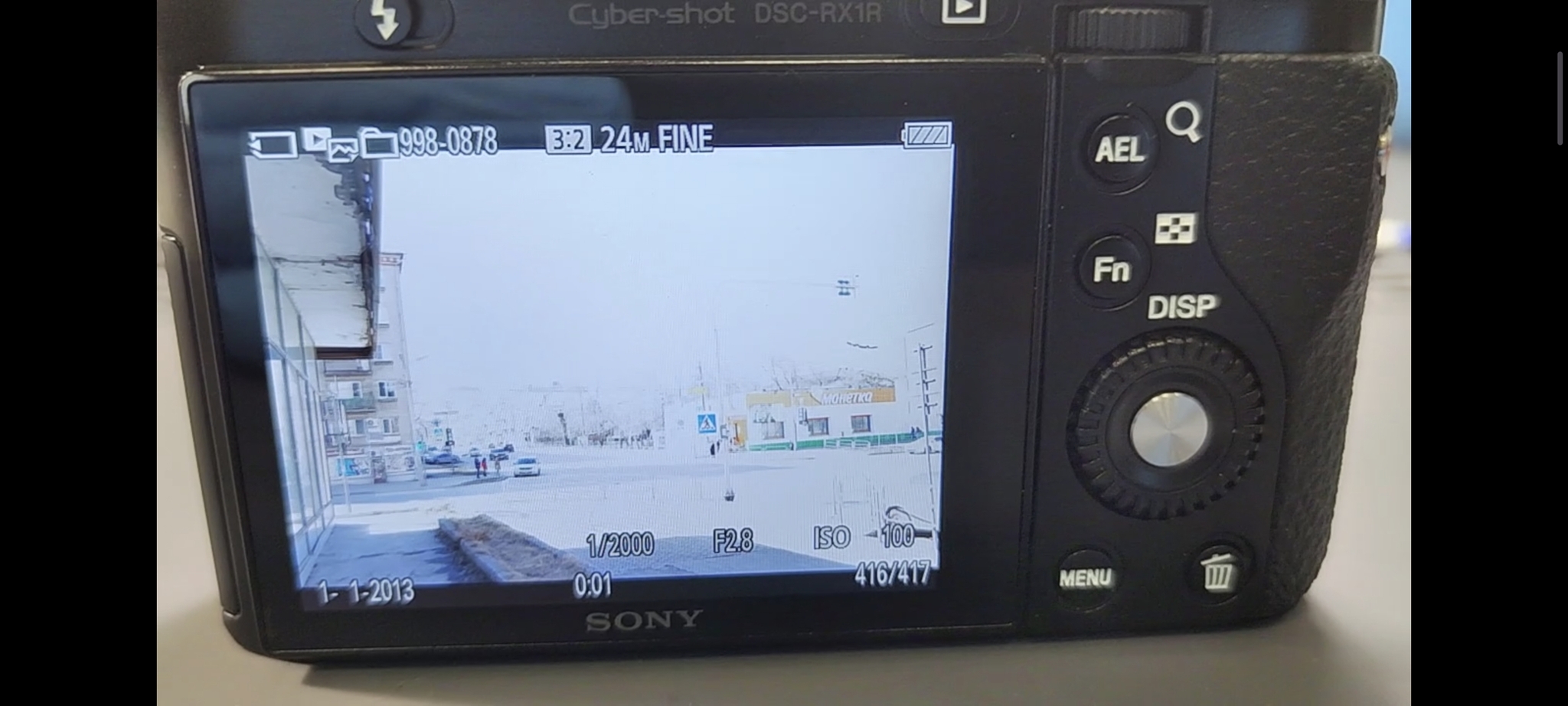

Скрины с видео, качество не ахти, но видно что настройки экспозиции одинаковые:

Старую матрицу оставил себе, есть мысль снести с нее фильтр Байера чтобы сделать чистый монохромный экземпляр. Это отдельная интересная тема для поста, если получится, обязательно покажу.

Кто-нибудь знает как снести фильтр Байера и не повредить сенсор?)))

На этом ремонт закончен, фотоаппарат давно у владельца.
Примеры фото закину в комментарии, лимит фото закончился.
