Ремонт фритюра
Плата фритюра на плате обнаружил резистор 51 ом 2 ватта ,сгоревший ,поменял его на 60 ом ,,при включении резистор разорвало пополам
Кто что думает по этому поводу-сопротивление после резистора и нулевого провода 1500 ом
Сплав розе?
Оплётка для выпайки?
Фен?
Просто залить ноги припоем и вынуть?
Иголкой от шприца?

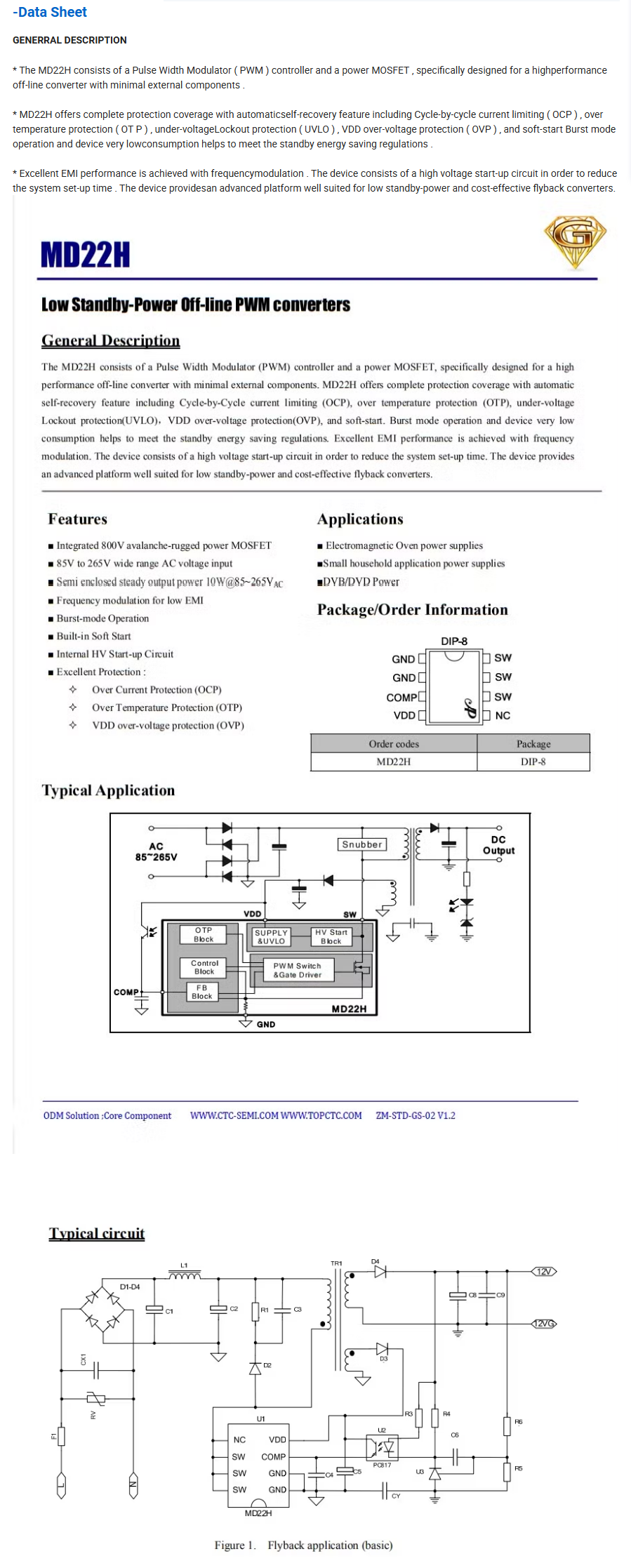

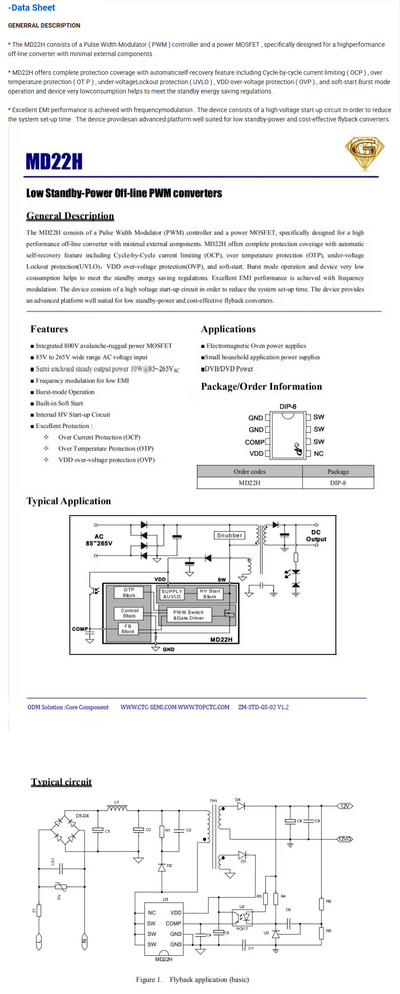

Если всё сложно, позвоните тогда выводы SW и GND
раскрыть ветку (1)
Отпаяйте её. Выводы 5 6 7 8 должны звониться между собой и никуда больше. Так же 1 2 между собой и никуда больше. 3 4 тоже никуда
раскрыть ветку (1)
Первым делом, когда подобные приборы не включаются, смотреть всегда надо дежурное питание.
Если бы это был просто пробитый снабер, система бы работала. Хреново конечно, возможно напряжение плавало бы.
Если на конденсаторе дежурки нет напряжения (310 Вольт) это прямо маркер того, что с ней что-то не так и надо искать либо раскалённый термистор либо подорванные резисторы, дроссели или предохранители.
Самый несчастный блок в современной технике, это дежурка. Постоянно включена, постоянно под нагрузкой, всё что влетает, первым делом летит в неё.
раскрыть ветку (1)
Он этот труп насилует месяц уже, да?
точно, было: Индукционный фритюр-скачёк напряжения!
я уж и забыл, после были ещё картинки интересные:)
Типа, ну, отруби силовую часть, подними сначала сигнальную, чтоб хоть панель ошибки выдавала,
Да даже просто БП импульсный так проверить - подав напряжение на контроллер на высокой стороне с лабика и посмотреть что к чему... потом и на силу можно то же (низкое) напряжение добавить и ещё раз глянуть и потом лампочка.
Но вот эти индукционки со своим мудрёным алгоритмом и внутренним миром - до меня ещё не доходили (и хорошо!)...
упорно пытается починить сразу всё
тоже этим страдаю, особенно - разобрать, с ходу не нашёл, потом - А чего закручивать? всё равно ещё смотреть... а пока пусть полежит, вдруг заработает мысль придёт, что ещё проверить. А потом и винтов х найдёшь:(
раскрыть ветку (1)
Он этот труп насилует месяц уже, да?
Там тупо нет столько деталей, что бы их проверять.
Главное что как-то безсистемно всё. Может опыта просто не хватает, хз.
Типа, ну, отруби силовую часть, подними сначала сигнальную, чтоб хоть панель ошибки выдавала, так нет же, упорно пытается починить сразу всё и с разбегу.
Я бы вот прям до ремонта первым делом подал бы питание на процессор и сразу бы стало понятно, а можно ли её починить быстро в теории.
Хотя есть подозрение, что процессор там что-то на подобии Highway09 и даже в случае его смерти плату можно поднять. Только вопрос, нахрена.
раскрыть ветку (1)
Их два в ремонте было- первый замена платы полностью ,,второй заработал ,месяц жарил картофель и снова в ремонт
Возможно стабилизатор напряжения пробит. Слева от микросхемы как транзистор. Так же сразу рекомендую выдернуть процессор. Кондер силовой на 4,7 выглядит вспухшим
раскрыть ветку (1)

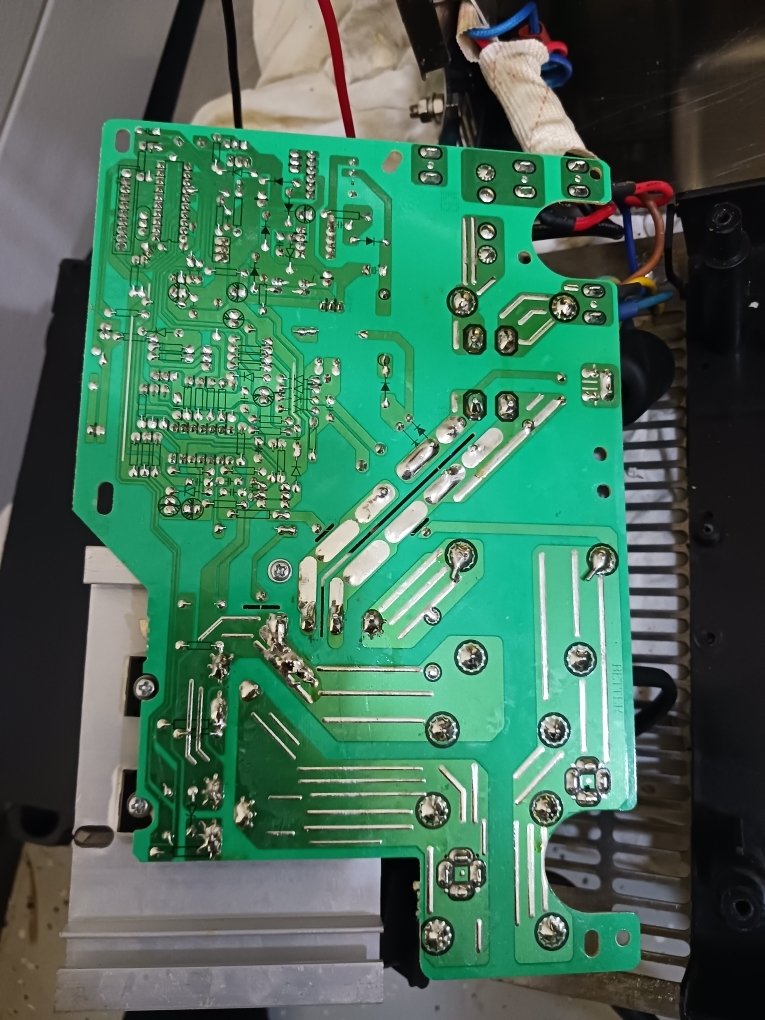

Проверьте ЕС10 (визуально вспухший) на ёмкость и ESR, пробиты ли диоды D14, D16. Мало информации. Нужно фото обратной стороны платы
раскрыть ветку (1)
Проверьте ЕС10 (визуально вспухший) на ёмкость и ESR, пробиты ли диоды D14, D16. Мало информации. Нужно фото обратной стороны платы
раскрыть ветку (1)
Скорее всего этот резистор отвечает за нагрев фритюра, он и нагрелся, но не выдержал нагрева и разлетелся. Резистор бахает если в цепи короткое замыкание, надо проверять транзисторы, кондеры и шимы... там не известно что....
раскрыть ветку (1)
Он отвечает за работу электронного блока управления,после предохлранителя фазы и диодного моста ток идёт на резистор ,после резистора сопротивление в норме -1500 ом
