Привязка центра дырки :)

Здравствуйте. Возник вопрос такой. Принесли партию деталей под расточку. С двумя отверстиями. При измерении центра станок записывает данные в параметры от #100-#103. Далее через команду от это благополучно привязывает уже нулю G54. Так вот при привязке второго отверстия Renshaw выдаёт ошибку "Probe not measuring" из-за того, что в тех же самих параметрах остались числовые значения. Если их сбросить то все норм. Но хотелось бы чтобы в одной программе он сразу привязал два отверстия, и дальше уже делал свои дела по расточка. То есть максимально упростить нажатие кнопки. Кто нибудь знает через что и как это сделать. М30 все обнуляет но и сбрасывает прогрумму в начало.

После измерения 1 отверстия выглядит вот так:

Надо чтобы после привязки и подходу ко второму отверстию было так:

Лига ЧПУшников

2.2K поста12.2K подписчиков

Правила сообщества

никакой политики

2
Автор поста оценил этот комментарий

Привязать оба отверстия по g54, g55 соответственно, вызвать g54 расточить, вызвать g55 расточить. Одна программа, одно нажатие кнопки. Что не так?

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

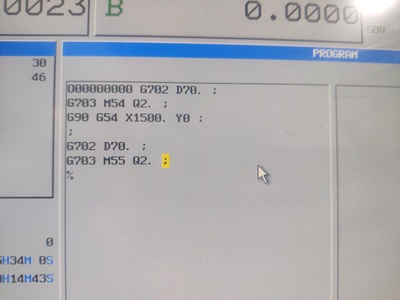

То что надо чтобы за 1 раз привязалась и 54 и 55. И по самой простой логике вот в таком виде оно должно было сработать. Но стойка решила что ну его нахуй
Иллюстрация к комментарию
показать ответы
1
Автор поста оценил этот комментарий
Да, можно отдельно ручками подойти ко второму отверстию. Запустить заново цикл и все привяжется. Цикл выглядит G703M54Q2. Где М54 соответственно G54. После этиз измерений остаются числа в параметрах. Так вот если сделать в одной программе два цикла с М54 и М55 эта падла при касании стенки во втором отверстии ругается. Грубо G703M54Q2. Потом подьем переход ко второму где примерно 300 опускаем и пишем G703M55Q2. Вот при отработки второго он и встаёт, и говорит не хочу
показать ответы
3
Автор поста оценил этот комментарий

Всегда бесила такая херня. Гуглишь ты какую-нибудь проблему, нашел на форуме обсуждение, там, вроде дельные советы дают и в конце ТС пишет "всем спасибо, вопрос решен" и закрывает тему. Так как решен то, расскажи для остальных, кто сталкнется с такой же проблемой

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я под каким то ответом написал, как получилось. Через G53 все получилось, в станочных координатах все перемещения делал для настройки.
0
Автор поста оценил этот комментарий
Всем спасибо за накидывание вариантов. Вопрос решен :)
показать ответы
Автор поста оценил этот комментарий

g53 g54 В абсолютной и в линейной привязке как? Слабо?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Да. Методом проб пришёл к тому что если обнулить в первом отверстии и привязать его в G54, и потом уже от него плясать, то стойка ругается. Сделал через G53 все получилось.
показать ответы
7
Автор поста оценил этот комментарий
А через g55 второе отверстие нельзя привязать?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Можно. Но хотелось бы 1 раз кнопку нажать а не 10 для измерения каждого отверстия
