Параметры КЗ витка⁠⁠

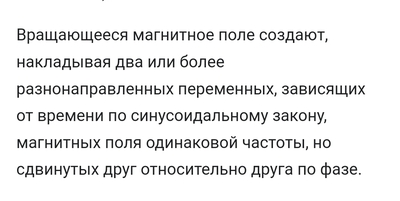

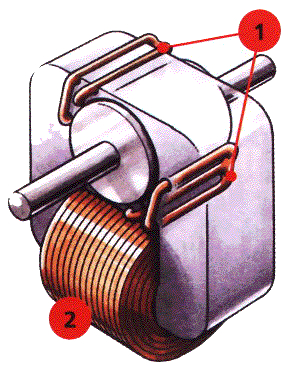

Для создания вращающегося. Вращающийся и асимметричный вот совсем разные вещи.

Что за виток первый раз слышу .... ??

для 85 Ампер должен быть сечения под >10кв.мм медного провода у вас на глаз от силы 4кв.мм. сечение.

Ориентируйтесь на то что :

-10кв.мм до 80 ампер.

-16кв.мм до 100 Ампер.

по ПУЕ

- многожильный медный провод должен быть опресованы. НШВИ или Пропайка или другая медная гильза.

Многожильные медные провода используются только в мобильных соединениях (удленители там или "последний метр" ручного эл.инструмента. во всех остальных местах должны применятся одножильный медный провод.) незнаю правда в тоеже автомбилях всё на многожильных кабелях сделаон, да и в Щитках управления тоже всё на многожильном проводах за частую с комутированно. хотя требования к монопроводу вроде есть.

Люди объясните мне что за Виток ?

отбой комарды гуугл мне помог. правда ясней не особо стало мне бы схемку =) или другое объяснение.

"Другая функция - накопленная в нем магнитная энергия при исчезновении рабочего потока мгновенно исчезнуть не может, а это приводит к рассеянию ее в магнитопроводе в течении какого- то времени, что используется для замедления возврата реле, контакторов и т. д. На дифференциальных реле РНТ-565 он служит для быстрого насыщения магнитопровода при бросках тока намагничивая при включении силового оборудования под вымсокое напряжения для исключения ложного действия защит."

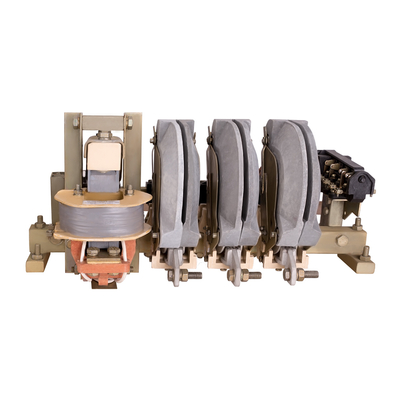

"Контактор КТ-6043БС-400А-380AC-У3-КЭАЗ" а ток 85 идёт через этот контактор ? или через этот вашу накрутку ?

Или у вас управление развалилсоь (колодка справа судя по фото) и там в место колодки используют скрутку ?

ППС: купите магнитный пускатель нормальный или обслужите текущий, не чего не должно грется плохой контакт может быть ? либо ещё что то из схемы ВЫКИНУЛИ и теперь херабора получается....

Сколько раз видел такие витки, столько же раз и удивлялся - зачем они нужны?

Но вот чего ни разу не видел, так это изоляции на таких витках.

Клемник не пойдет , надо сваривать концы. Греется будет в любом случае, он же короткозамкнутый. Лучше использовать медный монолитный провод в стеклотканной или слюдяной изоляции , можно без изоляции . 6-10 квадратов нормально.

Зато толщину шва можно сделать больше. И у нержавейки не такое уж большое сопротивление. Это не фехраль или нихром.

Ну вот и лепи его из него. И удивляйся, что горит. Теплу то в силиконовой рубашке деваться некуда. А вот мотнул бы голого, плотнячком к железу и коротнул его на сварку, забыл бы об этой проблеме. Можно вообще по кругу магнитопровода шов кольцом, нержавейкой электродом проварить и вот тебе короткозамкнутый виток.

У вас провод в изоляции и в воздух висит. А должен быть голый и впрессован в сердечник. Так он излишки тепла будет отдавать магнитопроводу, который будет тепло рассеивать своей массой.

Не совсем понятно что изображено на фото. Какие-то сопли самопальные.

Насколько я помню, КЗ виток ставится на неподвижную часть магнитопровода, где присутствует для него специальный паз. Сделан из сваренной колечком плетенки или из монолитной меди. По моему, он даже не изолированный, просто забивается в паз магнитопровода.

Считать в нем ток как-то в голову не приходило. Тем более, что он сидит считай на хорошем таком большом теплоотводе.

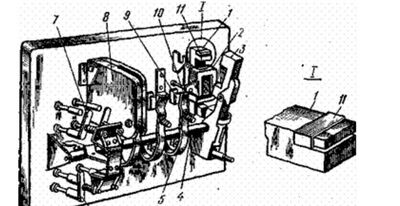

Нашел схему девайса, твой сабж на ней под номером 11.

ну реч о самоцели. это снижение уровня шума или увеличения силы притягивания.
