Нужна помощь
Сдох домофон KEYMAN-PX, вот такой:
С обратной стороны выгорел диодный мост и то ли транзистор, то ли стабилизатор:
Стоял здесь
Вот что удалось считать:
Подскажите что это или где искать, пожалуйста.
Есть сомнения 5 или 12в. ?

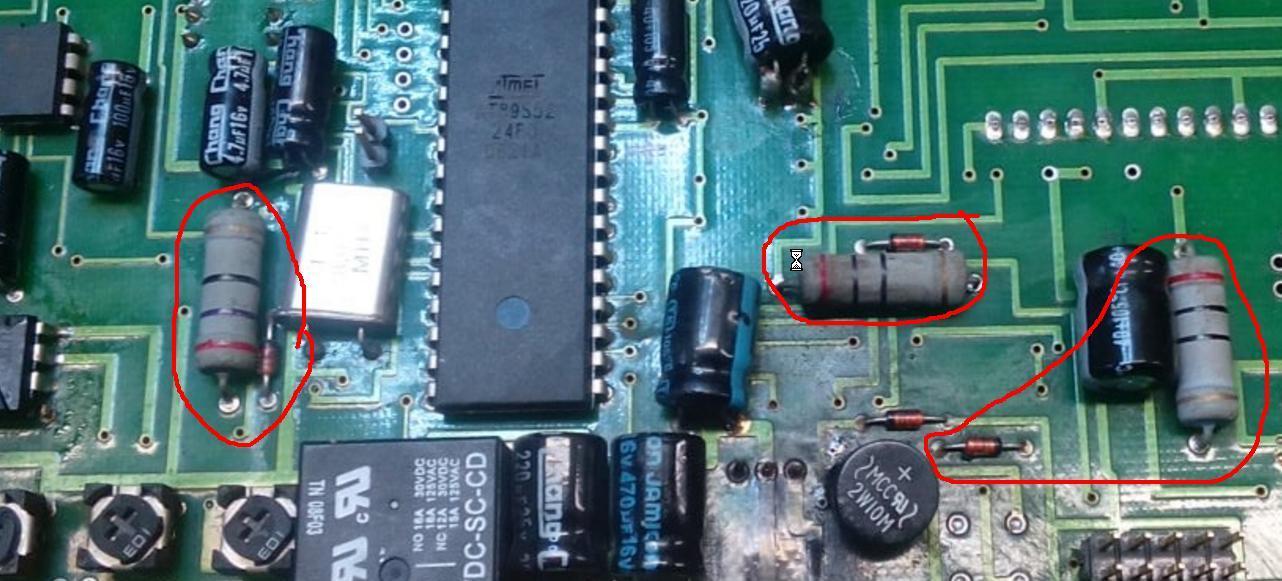

Я думаю 12 - судя по остаткам надписи, а 5в. формируются стабилитронами (рядом с гасящими R)
раскрыть ветку (1)
Верни правый внешний конденсатор, подай питание и глянь напряжение после диодного моста (круглого). Его, кстати, тоже неплохо бы прозвонить для начала.
Если до ~9-12 В, то почти наверняка 7805, а если заметно выше 12В, то 7812.
раскрыть ветку (1)
ну тогда пробуйте заменить стабилизатор, мостик, конденсаторы, удалить треснувшую TBA, и включить. Себестоимость - 5 рублей или из б\у :-)
Дальше - по обстоятельствам
раскрыть ветку (1)
Смысла в ремонте практически нет. Целостность микроконтроллера - под вопросом, даже если его заменить, его нужно программировать. Где взять прошивку??? Треснувшая 8-ножка, если это память, то в ней хранились все ключи. После замены на новую надо заново прописывать все ключи.
раскрыть ветку (1)

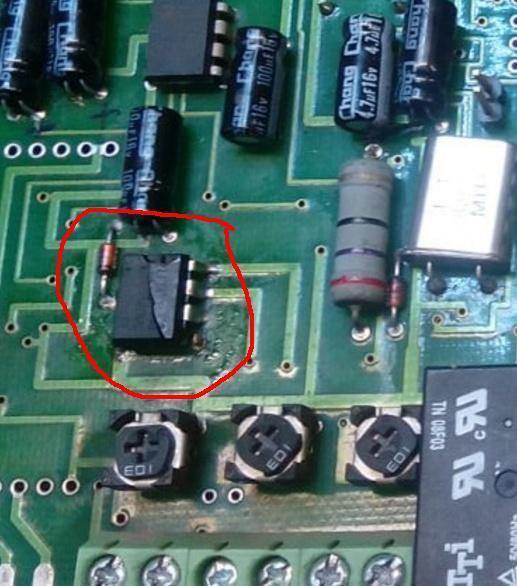

Слева 8-ногая микросхема тоже отправилась в мир иной. Это только явно видимое, целостность остальных микросхем, да и резисторов по цепи питания - под большим вопросом
