ты крутой, тут ничего не скажешь. Но я так и не понял из твоих постов, чем можно управлять и как, вижу что можно контролировать расход электроэнергии, вижу камеры в компьютере, почитал что регулировка света есть, чтобы малыш не мог выключить свет. Но так и не понял общей концепции. Твоя задумка, можешь ответить развёрнуто, что ты в итоге хочешь реализовать ? Очень интересно, подписался.
раскрыть ветку (1)
да тут все очень просто. делаю некую систему домашней автоматизации. управление освещением - это самый легкий этап. дальше буду прикручивать управление кондиционерами ИК-командами, но пока не разобрался с ними, очень уж сложные команды у кондиционеров. в планах - сбор показний счетчиков воды, система защиты от протечек, система автоматического переключения на подачу горячей воды от водонагревателя, если горячую воду отключают, имитация эффекта присутствия (когда никого нет дома, спонтанные включения-выключения света, технически уже можно делать), управления группами розеток, чтобы можно было отключать через веб-интерфейс те или иные розетки. Вообще вся эта система в квартире - тестовый полигон, чтобы знать что и где закладывать, когда, я надеюсь, будет строиться свой дом. а уж в частном доме можно и развернуться - это и управление поливом, и освещение сада, всякие фонтанчики, подогрев дорожек, управление воротами гаража, домофон и система видеонаблюдения - в общем, полный полет для творчества.
показать ответы
раскрыть ветку (1)
да никаким. я предложил вариант перепланировки - мне его согласовали. а уж какие там запреты - я хз
а теперь главный вопрос, зачем все это надо, и не проще ли купить нормальное оборудование, с рук или на том же Али?
раскрыть ветку (1)
ну на вопрос "зачем это надо" - затем же, зачем люди в машину ставят хороший автозвук, зачем кто-то увлекается hi-end акустикой дома, а кто-то ездит каждый месяц серфить на океан. это хобби, это вопрос комфорта и удобства, каждому свое, знаете ли.
по поводу покупного - можно, конечно, и купить. только гемора с инсталляцией столько же, либо чуть меньше, за деньги на порядок больше, либо легкая инсталляция за деньги на 2 порядка больше))) ну и опять же - это хобби.
показать ответы
Что бы ничего не зависало нужно разобраться и написать нормальный софт для этих сетевых приблуд. У меня тоже по началу висли RTL8019, ENC28j60, потом мне это надоело, переписал код и теперь ничего не зависает совсем.
раскрыть ветку (1)
к сожалению, я не уверен, что моя квалификация позволит мне написать библиотеку лучше, чем уже кем-то написано...
показать ответы
Отличная идея. Могу внести пару идей по своему опыту:
1. Мне показалось удобнее и экономичнее раскидать по комнатам локальные модули управления на Arduino Nano. На каждой - управление электроникой по комнате, датчики температуры, влажности, освещенности. Свет подключен через димеры. В части помещений - по датчикам движения (туалет, ванная), в части - автоматоматом при падении освещеости ниже порога (например, в дневное время в холле). В ванной и прихожей датчики расхода(вода и электричество) - читаются и выводятся в общую базу.
2. Вместо проводной связи использовал радиомодули с рабочей частотой 433 МНz
3. Центральный контроллер (он же шлюз между Ethernet и сетью Arduino) - на Mega 2560.
4. В качестве в качестве веб-сервера для интрефейса с пользователем и шлюза с сетью устройств Z-Wave(есть 4 штуки таких) использую RaspberryPi и в качестве стационрной панели управления - старый самсунговский планшет на Android 2.
раскрыть ветку (1)
1. долго выбирал принцип построения сети. остановился на центральном контроллере и центральном сервере, а так по квартире раскидано много витухи, в каждой комнате по 3-4 точки с двойными розетками rj-45, так что при желании любой датчик можно воткнуть в розетку, ведь rj-45 это не только ethernet, это тупо 8 проводов, к которым можно подключить что угодно, а потом скроссировать на патч-панели с чем угодно.
2. я все равно менял проводку, посчитал, что лучше кабеля пока еще ничего не придумали, поэтому избегаю по возможности беспроводных модулей.
3 и 4. Сервер собирал из того что было, а была мать на интел атоме, вот на ней и собрал сервер. а малинку надо было заказывать, да и небюджетно она стоит...
Немного огорчу по поводу I2C:
1) если у вас на какой либо из шин неудачно глюкнуло какое то из устройств - придётся по очереди отключать каждое т.к. по другому источник зависания не найти.
2) Сменить адрес у I2C устройства невозможно. У некоторых устройств есть возможность при помощи перемычек изменить последние 1-3 бита адреса, но я таких не много видел. По факту - 2 одинаковых устройства редко когда можно подключить к 1-й I2C шине.
раскрыть ветку (1)
это что касается датчиков и прочего готового. а у ардуины адрес задается вручную, поэтому можно повесить сколько угодно ( в пределах разумного) ардуин на одну шину...
показать ответы
раскрыть ветку (1)
да все просто. страничка html, на фоне картинка. на ней раскиданы ссылки, стилями css заданы бэкграунды в виде лампочек или выключателей. по нажатию на ссылку - происходит некое событие. дальше идут обработчики на javascript, там идет ajax-вызов скриптов на php, и уже php системными командами i2cget и i2cset общается с ардуинами. самое сложное было разработать систему команд, чтобы ардуино делала то или иное действие. как я уже написал, если интересно - могу описать более подробно скетч...
показать ответы
ПРиветствую, давно что то не было записей, а проект интересен. Планирую тоже делать нечто подобное и есть соответствующие вопросы)
раскрыть ветку (1)
сейчас занимаюсь заменой оборудования. буду переделывать систему управления полностью на промышленные контроллеры Овен. Модули расширения уже купил, ПЛК тоже купил, настраиваю все это дело. Так что в скором времени пост будет.
Неее у тебя другое, когда ты хочешь хайенд аккустику в машину, а покупаешь три старых радио и из них достаешь усилки и динамики, или берешь серф и идёшь на речку...у тебя уже не удобство а только корячиться.
раскрыть ветку (1)
обоснуй.
и, к слову, не зря же многие меломаны гоняются за старыми советскими радиолампами и за немалые деньги заказывают усилители на их основе...
показать ответы
Скажите, любезный, зачем вам патч-панели на 4-5 мягких кабелей?
И даже если их будет больше, почему нельзя сразу в устройства завести?
для себя так и не увидел в них смысла, кроме случаев жесткого наружного кабеля и телефонной лапши
раскрыть ветку (1)
у меня по дому в общей сложности порядка 16 rj-45 розеток. плюс в квартиру заходит 2 витых пары от провайдеров. и один хвост в квартиру заходит телефонный. мне показлось проще один раз все это скоммутировать на патч-панеле, а уже потом спокойно короткими патч-кордами между собой соединять. например, я могу спокойно перенести телефонную базу из одной комнаты в любую другую и для этого мне нужно будет только один кабель переставить из одного порта патч-панели в другой (и я уже так делал).
Ааа, думал есть онлайн рисовалки, а оказывается все так же, как было в моем дипломе на тему умного дома)
раскрыть ветку (1)

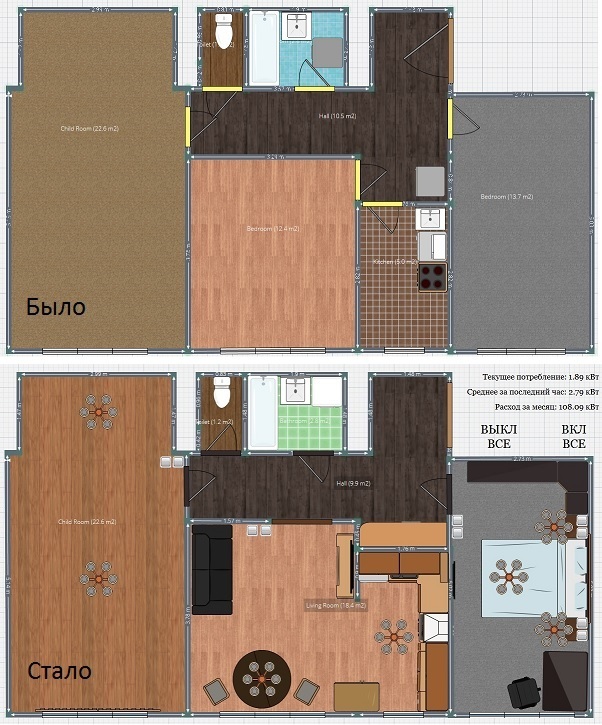

я уже писал - подложка нарисована в planner5d.com
городить создание планов "на лету" - слишком долго и круто для проекта, в котором по сути нарисовать надо один раз...
Упоротый взгляд нашел на чертеже 7 гексакоптеров))))
А если серьезно - автор молодец) пили больше про ардуино))
раскрыть ветку (1)
раскрыть ветку (1)
да, я это видел, но у меня шилды без карт памяти, а там код заточен на сервер целиком на связке ардуино+шилд+карта памяти... в общем не мое, но круто сделано.
Автор - красавчик. Сам как-то хотел сделать подобную вещь, но так как руки были не оттуда и времени маловато - так и не сделал. И извини, если вопрос поднимался - почему arduino, а не raspberry, например? Мне кажется, проблем было бы меньше)
раскрыть ветку (1)
цена вопроса. ардино уно стоит 300р. а малинка на порядок дороже. да и нет смысла в ней при налиции центрального сервера.
показать ответы
@kanakhin, если не секрет, какая у тебя длина I2C шины? Там же длинные провода делать нельзя. Помехоустойчивость феноменально низкая.
раскрыть ветку (1)
Тогда rs485, дубевее и надежнее еще не придумали. По логике тот же serial, если нет автонаправления - + одна нога для его контроля. Адаптеров на usb за копейки много.
I2C все же больше подходит для трансмиссия в пределах платы, нет помехи устойчивости. Можно было вам 1wire предложить, это вообще хит, но я не припомню адаптеров к компу, ток делать самому. Можно на базе ардуинки с serial-usb.
I2C все же больше подходит для трансмиссия в пределах платы, нет помехи устойчивости. Можно было вам 1wire предложить, это вообще хит, но я не припомню адаптеров к компу, ток делать самому. Можно на базе ардуинки с serial-usb.
раскрыть ветку (1)
адаптеры 1-wire usb я вроде видел. но у меня в коде прописан везде контроль приема-передачи, если ошибка вываливается - то просто команда еще раз шлется. для управления лампочками этого за глаза...
показать ответы
Плюсую к ESPшкам, их можно даже программировать из arduino IDE на привычном для ардуинщикам синтаксисе и еще они более производительные, те что я покупал на али за 173рубля за штуку имеют 80МГц процессор и 4Мб флеш-памяти.
раскрыть ветку (1)
вопрос как их использовать в моем контексте. для центрального модуля, к которому подключаются выключатели и контакты реле - у него слишком мало портов ввода-вывода. Если использовать на каждом выключателе по такому модулю - выйдет уже явно дороже, да и разводка будет сложной... использовать такую штуку хорошо для какой-нить приблуды, типа управления рольставнями или жалюзи, или кранами в ванной, но и в этих случаях я лучше кину витую пару и силовой кабель, чтобы гарантированно хватило на все случаи жизни...
показать ответы
Радио не рассматривал? Wifi, bt? Довольно стабильные штуки.
Делал светодиодный контроллер на 160 каналов с управлением по бт с планшета, метров на 15 работал (на заказ, для макета многоквартирного дома)
http://m.youtube.com/watch?v=iv2Rp2jbxhc
Делал светодиодный контроллер на 160 каналов с управлением по бт с планшета, метров на 15 работал (на заказ, для макета многоквартирного дома)
http://m.youtube.com/watch?v=iv2Rp2jbxhc
раскрыть ветку (1)
штука прикольная, но я стараюсь без крайней необходимости не использовать радио-каналы. провод надежнее всего.
показать ответы
Был у меня с овном опыт. Пока он один - все вполне неплохо, не считая совершенно отвратительного интерфейса и ужаснейшего способа с ним общения. Как только его надо с чем-нибудь в системе использовать - нет, спасибо.
И это причем лучшее на рынке, кстати.
Так что мой искренний совет - остаться на ардуино. И удобней и дешевле даже.
раскрыть ветку (1)
может быть. теперь, когда все на i2c работает - наверное на самом деле можно остаться на ардуино...
А как быть с датчиками? Ладно если это просто аналоговый датчик типа фоторезистора, может как-то и прочитается напряжение, а вот если это цифровой датчик? Ну например почти все датчики температуры/влажности цифровые и для них уже написаны свои либы на ардуино.
раскрыть ветку (1)
а вот же вообще проще стало. подключаем его к шине i2c тремя проводами в любой комнате и спокойно считываем либо напрямую сервером, либо любой из ардуин - они все на одной шине i2c сидят...
показать ответы
раскрыть ветку (1)
у счетчика есть выход импульсов, этот выход подключен к ардуине, которая импульсы считает. 1кВт - это 3700 импульсов вроде, или 6400 - не помню, на счетчике написано. Каждую минуту сервер дергает плату и она ему отдает количество импульсов за минуту. эти данные кладутся в базу, а там уже можно делать любые выборки, хоть за месяц, хоть за год, хоть за час...
Человек, можно вопрос, а как вы пришли к идее кухни такой большой? Это вариант со столовой, а большая комната слева - гостиная? Просто видел много проектов но почти везде кухню совмещена с гостиной а мне это претит....
раскрыть ветку (1)
да сама кухня не такая уж и большая. 5 метров квадратных зона кухни. и гостиная метров 12. но у нас вариантов не было. между гостиной и кухней была раньше стена, но кухня 5 кв.м - это вообще издевательство, не развернешься. поэтому стену снес, вход перенес на другую стену, возвел новые стены где был вход, в общем вот как было и как стало:
показать ответы
раскрыть ветку (1)
смотрел, видел, знаю. но городить wi-fi там, где можно кинуть кабель - пока хз, надо ли. но вариант хорош, согласен.
показать ответы
Ппц... Купи уже есп8266 , wifi , 8 нормальных gpio , можно писать прошивку через ардуино иде - 2$
раскрыть ветку (1)
смотрел, видел, знаю. но городить wi-fi там, где можно кинуть кабель - пока хз, надо ли. но вариант хорош, согласен.
показать ответы
Можно большую часть задачь (кроме вэб интерфейса) решить на ПЛК +датчики - гемороев будет меньше, да и надёжней пром автоматика. Яб ещё жк дисплей куданить прикрутил)))
раскрыть ветку (1)
ага, у меня валяется дисплей, но что на него выводить - пока не могу придумать. веб-интерфейс доступен с телефонов, планшетов, компов как локально дома, так и из инета...
показать ответы
мое почтение и уважение автору! существует давно блоки сопряжения doms, у нас их в 99% используют для управления автоматикой АЗС, но их возможности просто потрясающие...
раскрыть ветку (1)
ардуино на данный момент - пробный шар. в дальнейшем хочу переходить на ОВЕН ПЛК, но пока не могу жабу уговорить на покупку)
показать ответы
Что-бы не городить в следующий раз порнухи с передергиванием через реле собственного питания присмотрись к аппаратному вотчдогу, который есть в ардуино. Когда делал одну приблудину для мониторинга, на основе этих езернет шилдов пришлось прикручивать вотчдог на событие "получение пакета данных", если оно не происходит, ардуина ребутается. Лучше, конечно использовать ESP8266, если речь идет об tcp/ip на ардуине, да и как самостоятельный микроконтроллер он тоже не плох.
раскрыть ветку (1)
пробовал, но на моих платах аппаратный вачдог не завелся, возможно завелся бы на arduino UNO, но это все же костыли, от которых я и хотел уйти.
