MAXICOM STA30W1
Доброго утра (было б оно ещё добрым), коллеги. Спихнули мне диспетчера на ремонт "Системный телефонный аппарат", модели MAXICOM STA30W, с жалобами на постоянное неравномерное мерцание нескольких светодиодных индикаторов кнопок быстрого набора, особенно при снятой трубке.

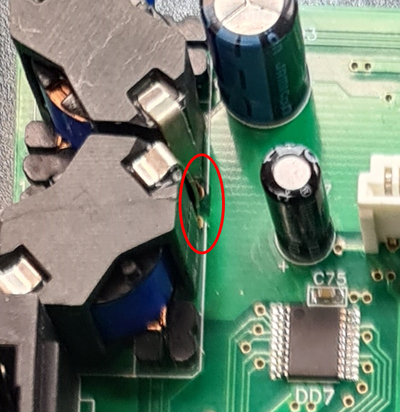

Начал с поэтапного выпаивания и проверки конденсаторов, нашёл два подозрительных на 50 вольт - С6 2,2 и С47 4,7 мкФ, с очень странным ESR, аж за 300 ом, но с номинальной ёмкостью, и парой процентов падения напряжения. Поменял на нормальный ESR, но в процессе расчистки пятачков под конденсаторы от олова, не заметил, как оплёткой смахнул резистор R91. Перерыл всё рабочее место, но его как корова языком слизнула. На чудо не надеюсь, в гугле по нему глухо, но может, у кого есть в зоне доступа подобный аппарат, чтобы подглядеть номинал убежавшего резистора, да и в целом, всю плату, на будущее?
