Лазерная ЪУЪказка

Года три назад я своей кошамбе собрала указку из говна и палок лазерного модуля, кнопки и двух батареек в картонном корпусе, склеенном из коробки от старого телефона. Батарейки тогда запаивала наглухо, потому что не знала, на сколько времени их хватит. Получилось, что двух батареек ААА хватило на примерно три года при регулярном использовании.


Вот так вылядел разобранный старый вариант:

На логично возникающие вопросы типа "Нафига? Купи за 100 рублей готовую", сразу отвечу, что от избытка энергии, от нехер делать, потому что могу - выбирайте любой )


В общем, берем картинку мемасика, Solidworks и штангенциоркуль, измеряем, примерям, материмся и получаем простенькую сборку из двух нужных нам деталей (на картинке крышка снята):

Печатаем корпус и крышку на 3d принтере (у меня Creality Ender 3 Pro).

Пластик - черный PLA. Печать заняла 6,5 часов.

Внешняя часть корпуса и крышки получились очень ожидаемо хреновыми, потому что печатались обе детали внутренней стороной наружу точности ради. Сама затея была просто концептом: получится собрать - не получится, так что я не жалела поверхности - экспериментировала со шкуркой, ацетоном, скальпелем и паяльным феном. Ничем хорошим дело не кончилось - белые разводы и по прежнему неровная поверхность. Потом подумала, может, стоит обклеить чем-то типа ворсистой ткани или бархатной бумаги...


Ну да ладно. Итого, вот всё необходимое для сборки:

На тему винтов и отверстий в крышке под них это отдельная история.

Изначально хотела прикручивать крышку аккуратненькими винтиками в аккуратненькие втулочки по 1,5-2 мм диаметром. Но оказалось, что нужные винты и втулочки в Норвегии хрен купишь. Тема комплектующих и электроники на дому тут мягко говоря непопулярна, соответственно, и нет магазинов типа "Чип и дипа", где можно любую хрень сегодня заказать, а завра тебе привезут.


В местных магазинах, где можно заказать компоненты, чтобы быстро привезли, выбор ооочень скудный. Некоторые магазины вообще работают только с юр.лицами. Заказывать из-за границы - если покупка включая доставку в 350 крон не укладывается, плати 30% налога и еще жди 1-2 недели. Даже хлорное железо я не везде могу купить как физ.лицо, потому что такую лютую химию некоторые магазины продают только фирмам.


При этом в Тронхейме, который считается технологической столицей Норвегии, есть всего одна контора, которая может делать печатные платы физ.лицам на заказ. Но делать она будет минимум месяц и за такие деньги, что быстрее и дешевле в Зеленоградский "Резонит" слетать

и привезти оттуда готовые платы.


Короче, бомбануло у меня от этого всего. В итоге - стильные черные саморезы, оставшиеся от икеевских стеллажей, это всё, что я могла себе позволить здесь и сейчас, и лучшее, что подходило по размерам )) Да, в строительных магазинах я была - там всё от 2 см и длиннее, а мне надо было максимум 1,4 см.


Ладно, идем дальше, собираем все коплектующие в корпус:

Паяем, загибаем, примеряем:

Снова примеряем всё в корпус:

Приклеиваем контакты в батарейном отсеке эпоксидкой Loctite. Кнопки, лазер и светодиоды клеить не надо, хорошо держатся сами за счет трения - магия зазоров.


Локтайтовская эпоксидка в целом мне нравится, при правильном смешивании быстро застывает и хорошо держит, но мне лично неудобна тем, что у меня лапки и я не могу давить на поршень с таким усилием, чтобы из тюбиков компоненты вытекали равномерно. Для фиксации намертво чего угодно с чем угодно мне лично Poxipol больше нравится - там и тюбики отдельные, и застывает за 5 минут до финального состояния, но его в этот раз не было под рукой.

Окончательно укладываем все провода, вставляем батарейки:

Включаем. Принцип тот же, что у обычный лазерной указки: держишь кнопку - лазер светит, тут только еще параллельно светодиоды в глазах:

С другой стороны:

Да, я знаю, что по уму нужен стабилизатор тока для лазерного модуля, но старая конструкция 3 года отработала без него, так что я забила.


Красим:

Прикручиваем крышку ъуъебанскими стильными черными саморезами:

Готово:

Вкл/выкл:

Кошка довольна :)

Всем спасибо!

Сообщество Ремонтёров

8.3K постов44.6K подписчиков

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:


Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом "Ремонт техники".

В сообществе строго запрещено и карается баном всего две вещи:

1. Оскорбления.

2. Реклама.

В остальном действуют базовые правила Пикабу.

14
Автор поста оценил этот комментарий
Мне больше всего понравилось, что у кота вид такой же с припиздинкой, как и у указки :D
раскрыть ветку (1)
7
Автор поста оценил этот комментарий

Кошка с ебанцой, факт ))

показать ответы
7
Автор поста оценил этот комментарий

Все мои девушки тоже любили хлороформ

раскрыть ветку (1)
3
Автор поста оценил этот комментарий

Все ваши девушки были из PLA? ))

0
Автор поста оценил этот комментарий

Для осветления волос обычно использовалось.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Краску для волос покупала, смотрела - там в одной из бутылочек, где обычно должна быть перекись, помимо нее, видимо, еще какой-то херни намешано и у нее консистенция кремообразного жидкого мыла. Попробовать, конечно, стоит, вдруг в  качестве побочного эффекта плата получится блестящей и шелковистой ))

0
Автор поста оценил этот комментарий
В норвегии прохладнее.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Смотря с чем сравнивать ) Прохладнее, чем в Ростовской области, но гораздо теплее, чем в Сибири - за год целых два раза прилось шапку надеть в "лютый трехневный мороз" - 15 )

0
Автор поста оценил этот комментарий

Об этом не знал.... Вариант в сухом виде(таблетки гидроперита или пероксида водорода) тоже дорого? Есть еще вариант травления в медном купоросе, но процесс длительный.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

В России всё что угодно можно купить, были б деньги, а тут за продажей химикалий жестко следят - либо нет в свободной продаже, либо продают только лабораториям, школам и т.д. Не занимается такой херней на дому среднестатистический норвежец :)


Перекись в таблетках я, конечно, поищу, но очень сомневаюсь, я жидкую-то только в одной аптеке нашла. У них тут для медицинских целей перекиси хлоргексидин больше популярен, уж не знаю почему, но купить его можно везде, а вот перекись - почти эксклюзив.

показать ответы
0
Автор поста оценил этот комментарий
Идея: разбирать на запчасти старую технику, детские игрушки. Часто их выкидывают как мусор, а ведь есть мелочи, которые пригодятся. Судя по почти ссср-вскому разнообразию (из твоего текста), то вполне выгодно. Я даже в РФ на всякий случай сохраняю мелкий крепёж (пока что меньше 100 гр, но иногда он реально спасает при ремонте неудачно ремонтированной техники).
P.S: Неловко, но сделаю замечание - PZ саморезы PH отверткой крутятся не очень (саморезы 8-лучевая звезда-крест, а отвертка - крест). Купи набор разных отверток, будет удобнее.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Идея прекрасная, вы даже не представляете, сколько у меня этого старого разборного полезного мусора накопилось, но большая часть осталась в России, и я теперь голову ломаю, вывозя это все ДХЛем и придумывая виртуозные описания в инвойсах, потому что тупорылым пёздам, которые работают в таможне, не объяснишь разницу между древним советским динамиком, выпаянным из игрушечного телефона, и деталью для нового айфона.


На счет типа отвертки и саморезов - принимаю замечание. В наличии у меня есть все калибры звезд, шестигранников и т. д., а эта отвертка просто у меня под рукой среди прочих ходовых, к тому же резьба была уже нарезана до закручивания.

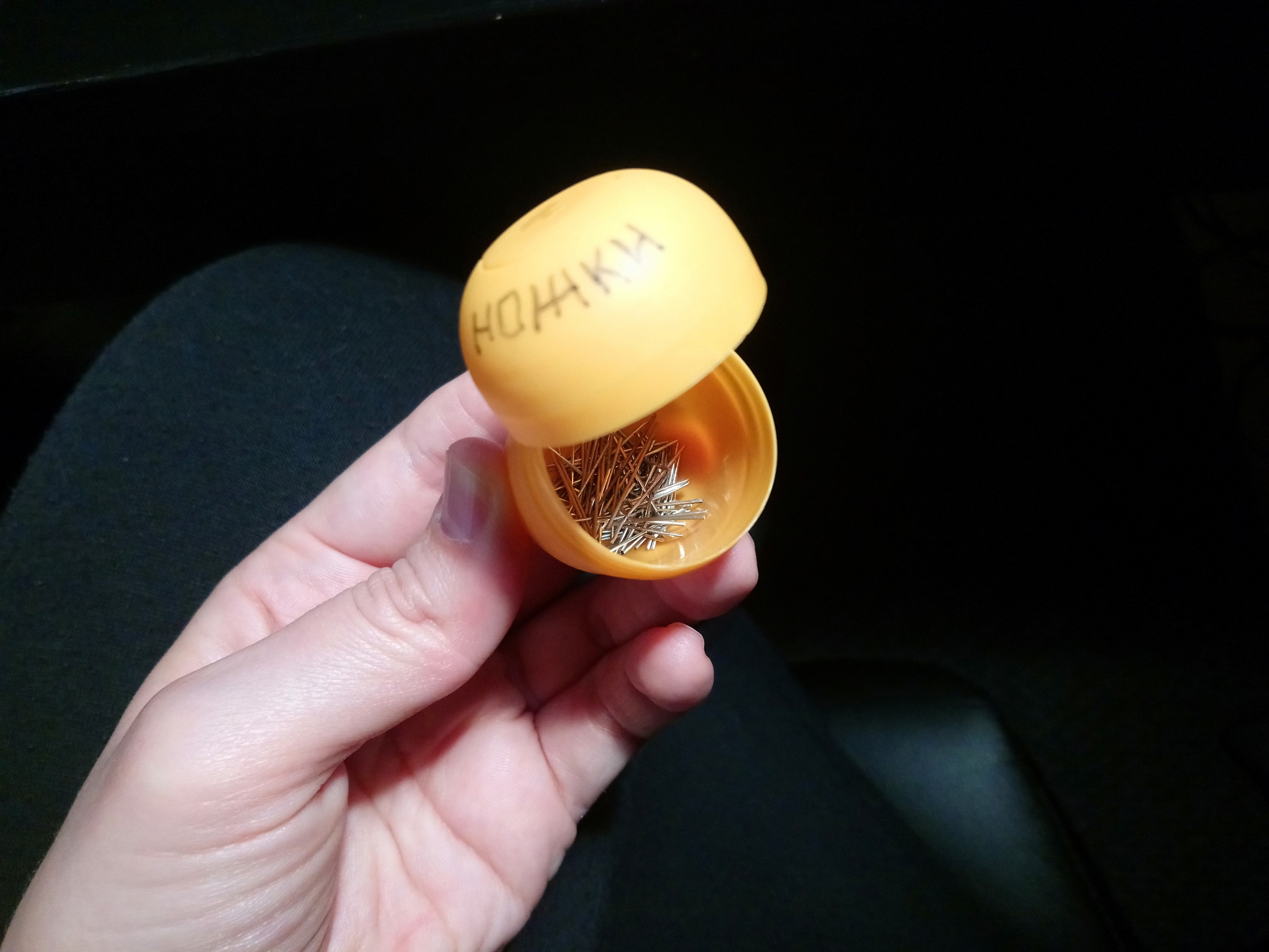

Пссс, ножки от компонентов собираете? ;)

Иллюстрация к комментарию
0
Автор поста оценил этот комментарий

Ах, это для пружин, айм сори, не понял сразу.

Металл с пластиком отлично дружат при нагреве.

Берём старый паяльник (хороший - испортится жало), и вплавляем металл в пластик. И никакого клея.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Согласна про вплавление, единственный момент только - у нас есть только одна попытка, чтобы вплавить ровно и не проебаться, иначе все будет выглядеть как кусок говна. Я в прямоте своих рук не настолько уверена )

показать ответы
0
DELETED
Автор поста оценил этот комментарий
ТС, не подумайте, что хотел обидеть! Ъуъ великолепен!
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Не сразу сообразила, о каком мемасике идет речь ))

На тему имитации жопного пламени - первое, что пришло в голову, это напечатанный шарик, внутри светодиоды и парогенератор от вейпа. Но я насмотрелась новостей о том как эти парогенераторы взрываются, так что я боюсь туда своими пальцами лезть ) И тихо очкую и завидую косплеерам, которые вставляют в шлемы такие штуки )

0
Автор поста оценил этот комментарий
Тс вам надо было посередине сделать отверстие в ЪУЪ,тогда при нажатии получался бы горящий пукан до кучи.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Там с другой стороны на месте пукана - батарейки, некуда светодиод для пукана  воткнуть )

0
Автор поста оценил этот комментарий
Может экспортный вариант они делают более качественным..., не знаю.

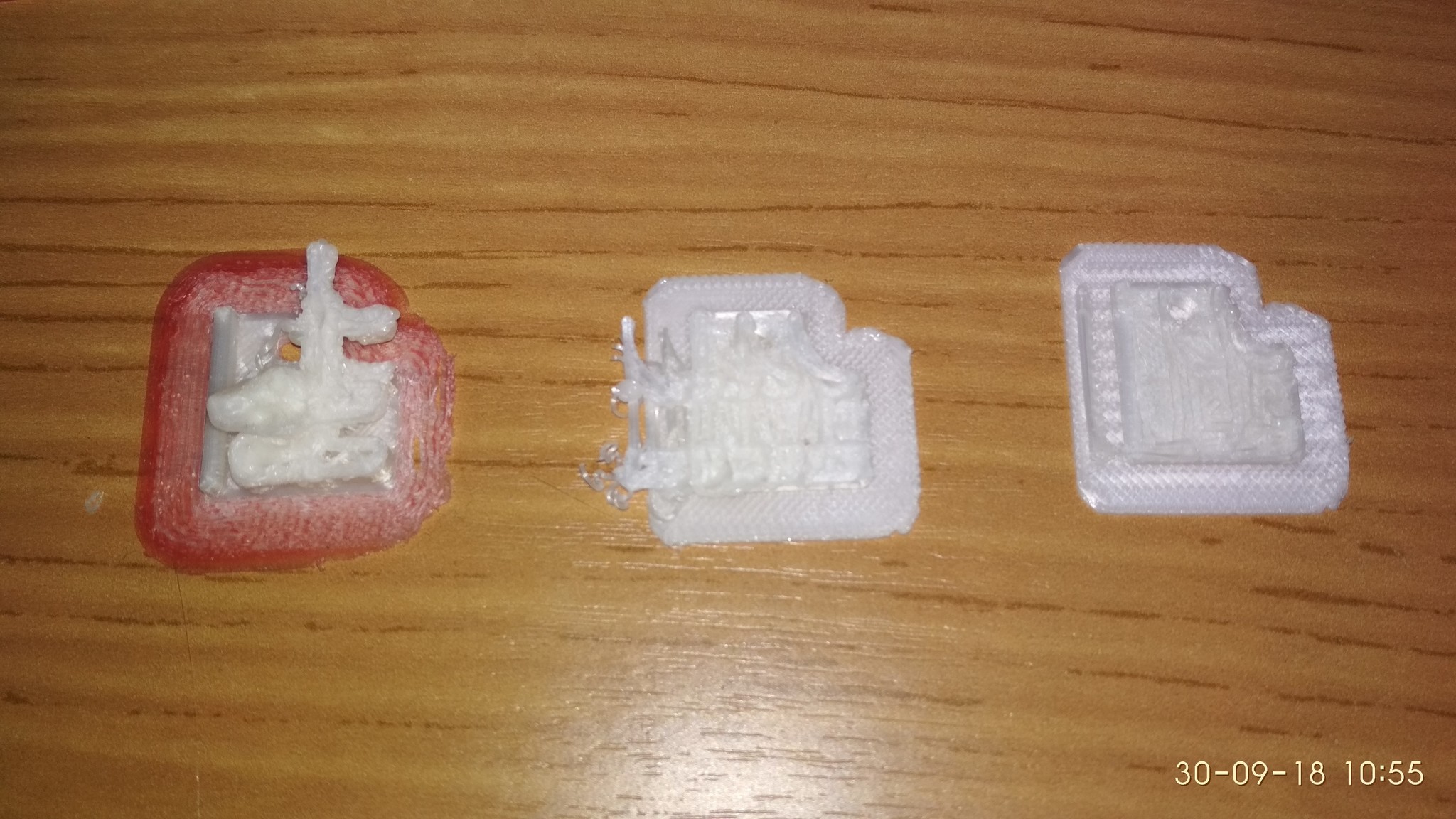

Без проставки он у меня печатал вот так
