я вообще-то уже после этого поста собирался идтить покупать паяльники, текстолиты и тд. но подумал второго подождать, дабы яснее было. а ты все никак, да никак.
Ладно, ты меня вынудил, иди за паяльником, только я вот не знаю сделать пост-теорию, или пост продолжение сборки усилителя, а то знаешь ли я почти собрал уже, фоткал попутно)
Да это то в статье написано) я немного другое спросил) Транзистор же не может усилить ток базы верно? база это как управляющий сигнал, а для управляемого устройства(в реле в данном случае) нужен внешний источник питания с необходимым значением тока, верно?
При данной схеме коефициент усиления по току будет равен Iк/Iб. Для того чтобы это все работало, необходимо чтобы на выводе МК подключенном к транзистору было некоторое положительное напряжение... если например 12В и 80Ма а ток ноги 10Ма, то коефициент усиления по току равен 8(На коллекторе разумеется)
В общем я вернулся с вопросами =) Надеюсь не сильно напрягаю). Засел я за транзисторы. Например что бы запустить реле 12В 80мА от МК(ток ноги 10мА). Мы берем транзистор например КТ315(в статье брали такой =)) подключаем как на картинке. Так вот в чем вопрос, мы же в любом случае используем внешний источник питания 12В который обеспечивает нужное "количество" Ампер. И получается что транзистор всего лишь пропускает(на землю) необходимое "количество" мА. Так почему же его называют усилителем тока? По сути транзистор это тоже реле. И еще раз прошу прощения за назойливость =)
При данной схеме коефициент усиления по току будет равен Iк/Iб. Для того чтобы это все работало, необходимо чтобы на выводе МК подключенном к транзистору было некоторое положительное напряжение... если например 12В и 80Ма а ток ноги 10Ма, то коефициент усиления по току равен 8(На коллекторе разумеется)
Еще недавно вычитал о печати схемы на фольге. Фишка в том, что фольгу сдирать не нужно, она сама стравливается => все дорожки остаются абсолютно целыми. Увы, сам пока не проверил..
Убей свой лазерный принтер...УБЕЕЕЕЙ... К тому же как ты видишь людей у которых нет лазерного принтера...Приходят они такие на ближайший пункт распечатки и говорят: *знаете мне тут нужно схему на фольге распечатать, вы не волнуйтесь ваша аппаратура не сломается..*
Получиться ! Не получиться поможем ! Главное начать ! И кстати если 2к большая сумма можно попробовать собрать не ламповый усилитель (споры про теплый ламповый звук можно откинуть, я не ценитель и особой разницы не чувствую ) они намного проще (если на МС то там и паять нечего, а на транзисторах та же рожа только в профиль) и дешевле
В дополнение, из личного опыта, скажу: 1) Всегда зачищайте тектолит\гетинакс мелкой шкуркой(можно металлической щеточкой для посуды) - это увеличит в разы адгезию тонера на медь. Так же перед термопереносом рекомендую протереть плату бензином "Калоша". 2) Если тонер местами перевелся с дефектами, лучше исправлять не маркером, а лаком(взять у жены\сестры\подруги старый бутылочек), при небольшой практике при помощи зубочистки выходит довольно хорошо, а главное - нет подтравов, в отличии от маркера, да и сохнет лак 5-10 минут. 3) Лудить плату рекомендую не паяльником, а специальным сплавом(Розе или Вуда) в водном растворе лимонной кислоты, так как происходит более щадящие нагревание меди(около 100 градусов Цельсия, в замен 250-350), что в свою очередь предотвратит отслаивание медного проводника от текстолита. 4) Перед сверлением платы не поленитесь взять в руки керн и накернить все отверстия, это облегчит вам жизнь при сверлении, к тому же сверло не будет гулять по плате. 5) Температуру травителя можно взять и выше. Часто приходится пользоваться раствором, которым повидал на себе уже не мало плат, по этому я использую ванночку, к которой плавает контейнер для травления, а в ванночку же наливаю кипяток из чайника. Для ускорения процесса, раствор можно помешивать, но я предпочитаю взять ватную палочку и периодически проходить по поверхности, таким образом среднее время травления составляет в среднем 30 минут(в зависимости от площади платы). 6) Так как ацетон\растворитель\бензин имеют свойство изрядно вонять, то советую рядом с рабочим местом налить в контейнер(кружку, ведро) воды, и после работы с этими жидкостями, кидать в воду тампоны, промоченные ими(вонять не будет на всю квартиру - меньше нервотрепки от мам\пап\жен и т.д. и т.п.).
Для одноразового травления лучше использовать перекись с лимонной/уксусной кислотой. Травит быстрей (если повезет с пропорцией), имеет относительно приятный запах (если использовать лимонную кислоту), после травления приобретает красивый голубоватый оттенок, а самое главное, если попадет на одежду или куда либо - выкидывать не придется. http://radiokot.ru/lab/hardwork/62/
Ну.. я как бы думаю что если народ заинтересует то литературу они и сами могут почитать, верно? А делать пост по теме по которой ты написал... ну не знаю какого он будет размера, люди на эту тему книги пишут.
я не на столько хорош, с расчетами у меняя вообще беда. Сейчас беру себя руки пытаюсь наконец изучить транзисторы(принципы работы и прочее). А на данный момент я умею довольно неплохо паять(ну это сугубо мое личное мнение), воспроизводить готовые схемы и вот. И жаль что в моем окружении нет людей к которым я могу обратиться за советом)) Кстати как у тебя с ассемблером и микроконтроллерами AVR? Был бы благодарен за статью про таймеры, никак не могу разобраться с ними((
Эээ парень, девушке можешь помочь, может что-то и получится, но мне-то зачем?) Можешь конечно расписать блок питания на 12В 1,3А а то мне считать впадлу)
ГОСПОДА я забыл дописать, что после пропайки дорожек нужно снять лишнюю канифоль(если вы будете делать так как я писал), снимается она тем-же ацетоном за 2-3 подхода.
Если любителей эзотерики соберется нормально, ну что же запилю пост с полным пояснением физики углубляясь в работу элементов, я думаю много народу желает знать как устроенны MOSFET-ы.
я родилась в древние времена, когда телевизоры ломались, папу часто звали "починить тилевизер", и папа меня с собой таскал по соседям. подавала ему то олово, то канифоль. эх.. детство )) паять умею .
Паяльник многофункционален, я считаю любой человек должен уметь с ним обращаться... Припаять что-нибудь, или узнать какую-либо важную информацию, он поможет везде! :D
Попросту говоря это усилитель электрических сигналов) В данном случае сигнала который идет на динамики. Именно ламповый усилитель, потому что у лампы радиоламп есть такое интересное свойство, как более четкое выделение 2,3 гармоник сигнала, в результате имеем *Теплый или же ламповый звук* он довольно сильно отличается от обычного звучания.

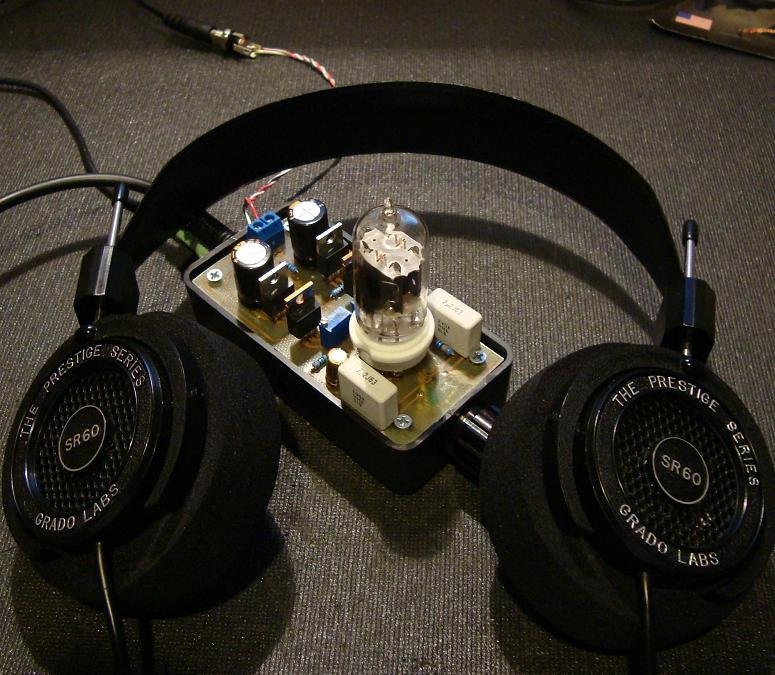

Собирал данную схему год с лишним назад. Не советую её повторять. Если хочется А-класс, соберите по схеме Линсли Худа "glh headphone"(транзисторный) или SRPP (без выходных трансформаторов на 4шт 6н23п). з.ы. Если уж очень хочется, собирать данную схему лучше навесным монтажом.
Это схема для ознакомления, если бы я написал что сейчас мы соберем Hi-end усилитель, то я бы наверное взял пару миллионов денег и пошел покупать радиорынок.
Преимущество в том, что, говоря по-простому, звук, усиленный через ламповый усилитель, искажается в гораздо меньшей степени, чем усиленный через усилитель, собранный на полупроводниках. Именно лампы дают характерное "тёплое" звучание, столь любимое аудиофилами. Хотя с развитием техники "качество звучания" полупроводников серьёзно увеличилось.
Большое преимущество полупроводников, их цена... Лампа не дешевое удовольствие...Особенно разряда Hi-end, там вообще люди бешеные деньги вкидывают не то что в аппаратуру а даже в кабеля её соединяющие)...
на струйном принтере получалось хуже. И еще будущую плату ацетоном обработал и наждачной бумагой "нулёвкой". Та если вспоминать там очень много нюансов всяких.
папка в детстве занимался похожим, дома подписка журнала "радио" двадцатилетняя. аромат канифоли один из самых любимых)) я могла часами смотреть как он паял разное)
Как только так и сразу, сейчас на этой неделе был занят, делал дела. Следующий пост все равно будет углубление в эзотерику(схемы принцип работы элементов и тд.)
Молодчина ! Подписался на тебя ! Пост не читал (фоторезистом пользуюсь, лут пройден) но надеюсь новички все поняли (обьяснил доходчиво) ! Можно один вопрос ? А почему именно на лампах ? Не проще было бы на той же TDA'шке для новичков ?)))) или тут дело принцыпа ?)
Этот вопрос меня в могилу заведет) Пообешал просто выложить пост про ламповый усилитель))) А так тоже больше лампу люблю, на ТДА спаять вообще в легкую можно, плату травить дольше будешь, чем паять))
Блин ты красавчик) давно хотел заднюю оптику в авто переделать, но на драйв2 ни одного подобного мануала по "травлению". Теперь всё предельно понятно)) спасибо тебе!)
Лампы не развиваются уже много лет, в то время как полупроводники постоянно совершенствуются. Разве может технология середины прошлого века серьёзно конкурировать с современной?
В плане ширпотреба нет, магнитофоны и прочую технику на лампах никто делать не будет. Но усилители и теже гитарные комбики на лампе звучат по другому, иначе, теплее и ласковей чем холодное усиление полупроводников, и поэтому их разгребают, думаешь на них маленький спрос? или они чем-то хуже?
Спрос на лампы ужасный, ходовые лампы как 12АU7 вообще в дефиците 4 интернет магазина облазил пока нашел где могут поставить в течении 10 дней, на радиорынках вообще смысла искать нет.
Сравнивать лампы и полупроводники это глупо, во 1-х потому что звук разный, во 2-х потому что топовое звучание получается только на Hi-end лампах. давайте поставим на этом жирную точку.
Если вы так любите полупроводники как-нибудь спаяю вам на TDA-шке и 4-х кондерах усилитель, коль вам лампа кажется старьем.
1 или 1.41 это коэффициент счета... каждый инкремент таймера увеличивает его значение на 1 или некоторую величину немного больше 1 (в зависимости от МК нужно палить документацию), если таймер двухбайтный то максимальное его значение 65536 операций счета.
Если таймер за 1 счет отсчитывает ровно 1 миллисекунду, то для того, чтобы получить прерывание от таймера по переполнению на 10-й секунде нам нужно установить изначальную позицию таймера на 55536, после начала счета выполнится 10000 операций счета и следовательно пройдет с момента счета 10к миллисекунд(10 сек).
В случае если таймер делает такт счета за время больше чем 1 миллисекунда нужно выполнить небольшой расчет:
10 сек нам нужно отсчитать 1,2 миллисекунды - предположительное время за которое МК выполняет 1 такт счета(НАПРИМЕР, точные данные ищи в доках)
и так 10000 миллисекунд / 1,2 миллисекунду = 8334 такта. в 2-х байтах таймера хранится 65536 импульсов счета 65536 - 8334 = 57202. - значение полученное при расчете, которое нужно занести в таймер, при счете с этого значения переполнение произойдет через 8334 такта или 10 сек.
ATMEL же. Интелы мы в универе изучали... то еще удовольствие было. У меня проблема такая. Таймер умеет делать прерывания по переполнению, с прерываниями и заданием таймера и предделителя я разобрался, а вот как понять когда это переполнение произойдет и как их считать, и можно ли прерывание "отсрочить" допустим выполнять после 6 переполнений или же это нужно делать обычным ветвлением?
...Точно сказать не могу так как в универе был давненько, короче суть в том, что если у тебя таймер 2-х байтный например и тебе нужно отсчитать 10 секунд то необходимо в константу таймера запихнуть 55536, счет начнется с этой константы в результате переполнения наступит через 10000 милисекунд. после того как таймер перевалит за 65536...А дальше тебе просто нужно палить регистр в котором находится бит переполнения таймера, если нужно конспекты поднять могу, они где-то валяются. Кстати где учишься, а то программа ппц похожая)
Ссылка на оригинал статьи в одном из комментов, хз что там на хабре было, мой выбор практически случаен, если найдешь точно такие-же пояснения и материал, я ничего больше выкладывать не буду ибо плагиат)
на медь. Текстолит под ней:) По тому же принципу. Просто нужно было сделать маленькую платку, а лазерного не было принтера под рукой. Пришлось экспериментировать. Не так как с тонером, но получилось.
я не очень уловил, по какому принципу образуются части электросхемы? Хлорид железа (III) (который соль, а не кислота, хотя среду то имеет кислую XD ) должен что то заместить на тестолите, но что? я так понял, в тонере лазерного принтера содержится какой то металл, вытесняемый железом?
текстолит фольгированный, фольгированный означает что на плоскостях текстолита есть небольшой слой меди, тонер прилипает под действием температуры к меди(кроме того глянец тоже способствует), потом ты кладешь плату в раствор хлорного железа и происходит процесс вытравливания меди, все незащищенные тонером участки будут вытравлены, останется только слой меди под тонером(дорожки)
