Задача 2⁠⁠1

Давление открытия обратного клапана? Так он не умеет редуцировать. Обратный клапан не создает падение давления (оно небольшое и им пренебрегаем) он при 10 полностью откроется и после себя в трубе будет полное давление, пока не откроется следующий и следующий до тех пор пока или все не откроются или насос сдохнет и его производительности перестанет хватать.

Если насос создаёт поток, то что обозначают цифры напротив клапанов? Давление или расход? Если это давление, то будьте любезны указать давление, создаваемое насосом. Если в задаче насос - это сферический конь в вакууме, который будет поднимать давление до бесконечности при заданном потоке = conts, то я уже ответил ниже #comment_395927459

они все покажут 10 потому как давление будет сбрасываться через всю ветку

Так в условиях нет и заполненности систем. Реально может студентам интересно чтобы размышлять, но нормальные люди без доп информации просто даже не смотрят твои задачи им просто тупо лень писать. По минусам посмотри стату

Так число оборотов неизвестно. Внимательнее.

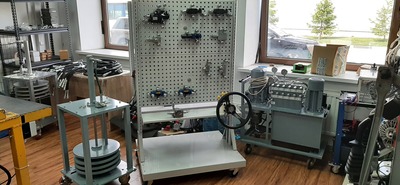

Вот раз у тебя есть доступ к такой лабе, сделай такой эксперимент. Потом сюда видос запили, чтобы подкрепить свою теорию наглядным примером. Только я тебе сразу могу сказать, что эксперимент твою теорию не подтвердит.

Ты безнадёжен. Купи себе хотя бы два предохранительных клапана и проведи эксперимент. Потом покаятельный пост обязательно напиши.

Сам читай #comment_395950203

нули

Зато ты на 146% уверен в своей правоте, но доказать её не можешь. Еще раз, ты закон Паскаля не учёл вообще, хоть и апеллируешь к физике. А в том предыдущем посте тебе тоже намекнули что всё не так. Да и в объяснениях всё в одну кучу свалил. Не надо тебе преподавать.

Я про понятие вообще, а не конкретную задачу.

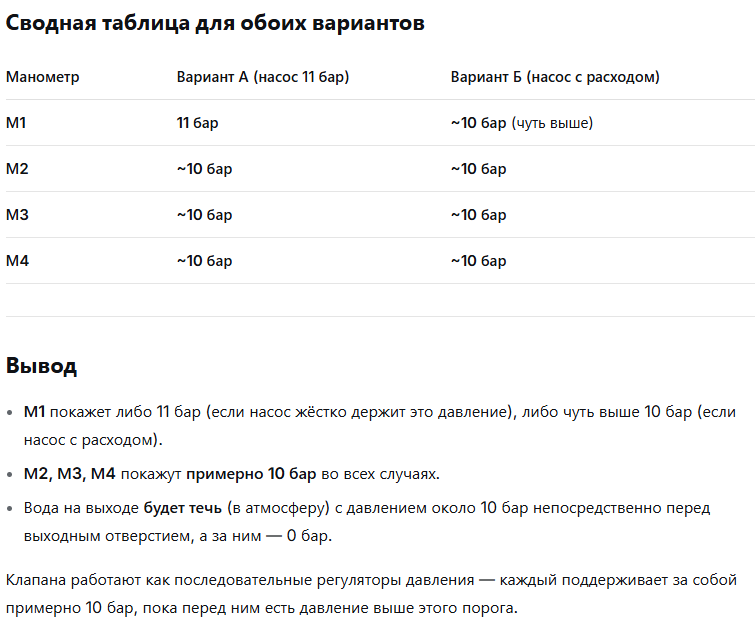

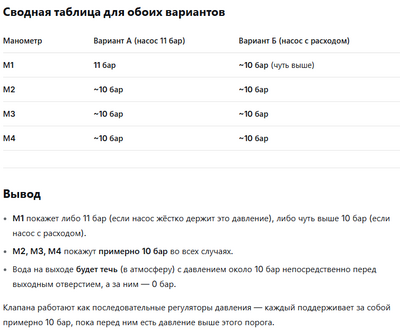

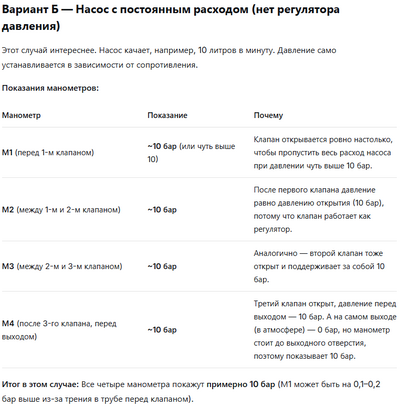

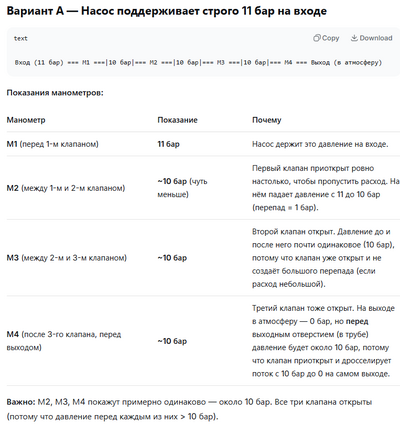

Оно ошибочное по причине того, что по закону Паскаля у тебя давление действует одинаково во все стороны, поэтому как только у тебя открывается первый клапан, у тебя моментально давление в области за манометром становится точно таким же как и до него. У тебя когда клапан открывается он давит на пружины клапанов с ОДИНАКОВЫМ давлением. Потери давления на предохранительных клапанах не происходит, они на то и предохранительные. Не веришь мне, вот тебе ответ нейронки. Твой вариант с супернасосом - это вариант Б.

Как вариант завоздушенная система заполняется водой: воздух сжимается, вода нет, и у воды есть инерция которая ударяет в стенку закрытого трубопровода. Воду в квартире никогда не отключали что ли? Или резкое изменение скорости потока.

Если ты не знаешь что такое гидроудар, то как ты вообще можешь что-то по гидравлике преподавать? Но тебе для просвещения скажу - это резкий скачок давления в системе. Чаще всего возникает когда запускается насос или открывается магистраль, заполненная воздухом.

Теоретик ты наш. Ты задачу даже поставить корректно не смог, чтобы её было возможно решить.

Я вижу ГОСТ 2.781-96 ты уже нашел.

И теперь ответь глядя на свою картинку, что это? И зачем нужны такие клапана? А заодно заметь, что никаких цифр тут нет. И еще подумай, какой смысл ставить в твоей системе такие клапана в принципе?

Что значит "например"? Обозначение на схеме должно однозначно характеризовать устройство. Стандартизованное обозначение я привёл выше, а то что у тебя - это не пойми что, похожее на обозначение обратного клапана.

Как включишь, так и будет так и будет...

Вот это вообще как понимать?

Вот тебе еще пример обозначения редукционного клапана. Разницу видишь? И эта разница мне сразу говорит об устройстве.

То есть цифры над клапанами - это не ограничение максимального давления перед ними, а что же это тогда? Вообще, что это за элемент такой: предохранительный клапан, редукционный клапан, еще какой-то клапан? Это крайне важно для понимания задачи, потому как результат будет разный. Есть стандартизованные обозначения для гидросхем, нахрена эту отсебятину придумывать, чтобы люди голову ломали, что под этим в виду имел ТС.

Только в области электроэнергетики.

Вот и очень плохо, что этого нет в условии. Как тогда можно вообще решить поставленную задачу, если вы ставите ограничение по давлению, но при этом не говорите какое оно на входе.

Самое забавное что ни гидравлику, ни пневматику, мне специально не преподавали.

Задача -дерьмо. Предположи, что насос давит меньше десятки. И все твое "обучение" на подтирки туалетные пустить

Во-первых, для начала нужно знать, какое давление создаёт насос. Во-вторых, предохранительные клапана на схемах обозначаются так. А то что на схеме не более чем подпружиненный обратный клапан, который открывается при минимальном давлении.

В условии не указано, а значит насос типичный. С гидроударом, кавитацией и прочими прелестями.

Смотря какой насос. Гидроудара может и не быть

Тебя в вики забанили?

Так её неправильно решили. А ты людей в заблуждение вводишь, что они правы.

Гидроудар не сильно зависит от того постоянная производительность насоса или переменная

Если давление насоса не превышает 10 попугаев, то все манометры покажут по нулям. В случае давления от 10 попугаев они все покажут 10 потому как давление будет сбрасываться через всю ветку. Случай, когда пропускная способность трубопровода меньше производительности насоса пока не рассматриваем.

Если предположить что числа рядом с обратными клапанами обозначают давление их открытия, то первый покажет 50, второй 40, 3-й - 30, 4-й - 20, 5-й -10, остальные по нулям.

50 на первом

Не более 50

Ложное. Их значения гидроударом подпрыгнет.

Так вот, то что ты нарисовал - это обычный пружинный обратный клапан, который открывается при минимальном давлении. Его откроет любой насос, если он не сломан. Но допустим ты изобразил предохранительный клапан, а цифра рядом с ним - это давление его открытия (сам клапан нормально закрытый). Ты включаешь свой чудо насос у которого нет ограничения по давлению. Но для того чтобы ты понял, как будет работать такая система, если её реально собрать, пусть он выдаёт 11 атмосфер (все твои числа на схеме тоже в атм.). Итак, мы теперь с уверенностью можем сказать, что перед первым клапаном 11 атм. Вот тебе и гидроудар, кстати. У нас же супернасос, он с нуля сразу 11 выдаёт. Что будет с клапаном 1-2. Он откроется, потому как давление на входе больше 10. И если мы говорим, что весь поток сразу уходит в трубу, то и манометр 1 тоже покажет 10, а не 11. Потому как у нас происходит мгновенный сброс давления Что у нас начнет показывать манометр 2 - быстро растущее давление, до какого значения? До 10, а потом начнет открываться клапан 2-3. И так далее до последнего манометра откроются все клапана. Ни о каком суммировании силы упругости пружины тут речи быть не может, потому как на каждом участке между манометрами давление будет выравниваться равным 10, потому что насос всё время будет подпирать давлением. Очень вероятно, что в начале клапана начнут стучать, пока давление во всей линии не выварняется. Именно по этому запрещено ставить предохранительные клапана последовательно. Надеюсь понятно объяснил.

На установившмся режиме при отсутствии сопротивления трубопровода давление будет одинаковое с отклонениями в рамках допуска зависящее от класса точности.
