Custom IEM DIY girl-edition⁠⁠

После успешного решелла Westone 1 (Custom IEM DIY или решелл Westone 1) захотелось сделать простенькую двухдрайверную арматурную конфигурацию.

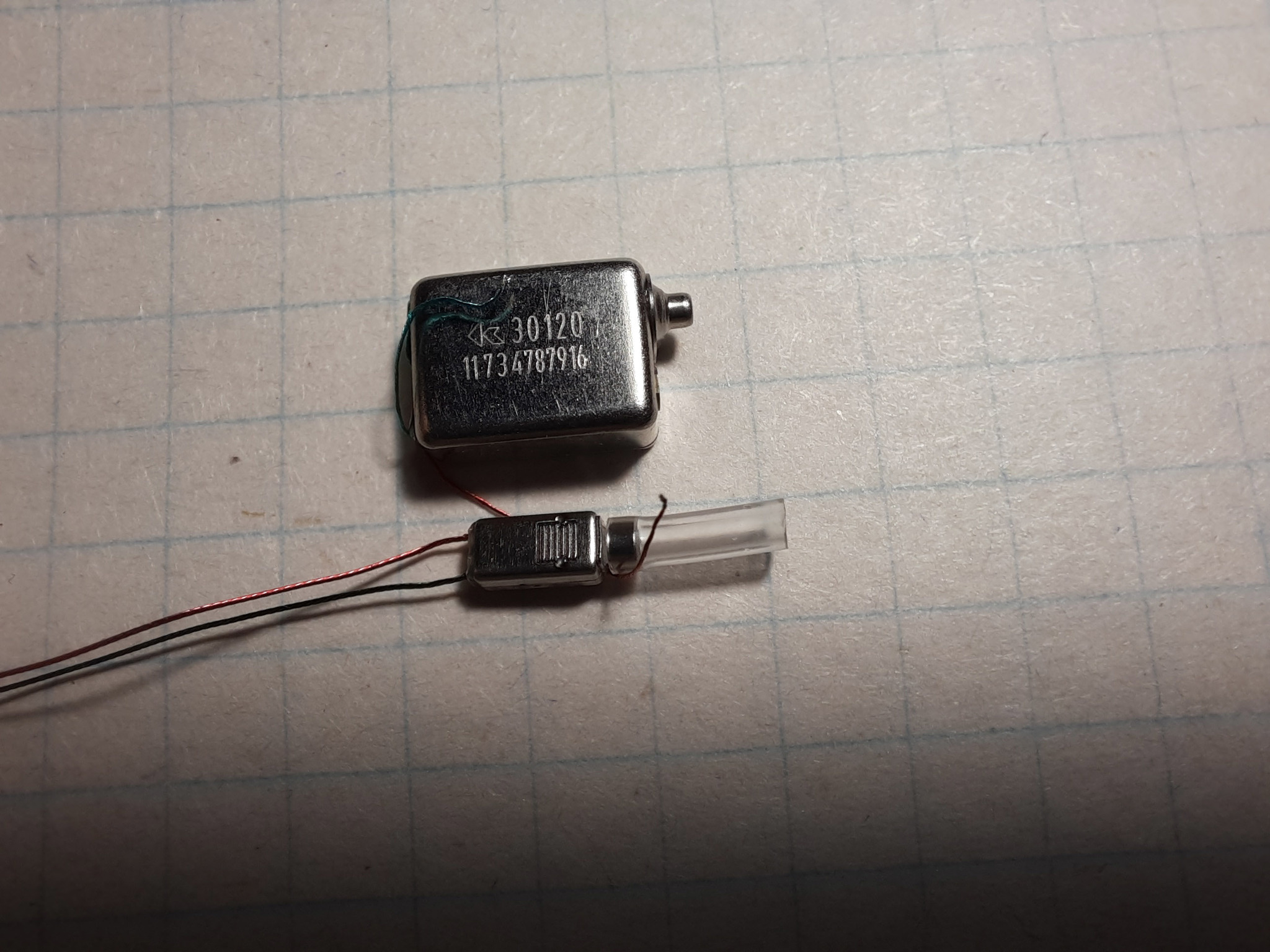

Выбор динамиков пал на самые дешёвые варианты, что есть из Knowles на али - басовый CI-30120 и средне-высокочастотник RAD-33518. Крайне удивился миниатюрности второго, на фото сравнение с динамиком из Sennheiser CX-300.

Подключил их параллельно, предварительно спаяв проводки, вырванные из старых наушников. Что-то не совсем понимаю, как найти подобные в продаже, если кто-нибудь в курсе правильного названия проводов как в средненьких затычках - 0.2мм многожильный с диэлектрической краской/покрытием, желательно без кевларовой нити внутри, подскажите пожалуйста. Динамики склеил друг с другом смолой. Выглядит не очень аккуратно, согласен. Ещё тренируюсь паять.

Процесс создания шелла подробно описывал в прошлом посте, повторяться не буду. Но сейчас разжился дремелем на 150 Вт, дело пошло быстрее.

На звуковод от басового драйвера поставил фильтрик на 4700 Ω (действительно ли есть связь с Омами это или какие-то другие попугаи пока не разобрался, но чем больше значение, тем сильнее срезаются пики на АЧХ. В теории. Картинка замеров АЧХ с форума headfi). Маленький драйвер оставил без фильтра.

Далее монтаж внутрянки в шелл, закрепление его неподвижно путём припекания смолой к корпусу, финальное отрезание звуководов. Также прилепил сеточку, которая по идее должна защищать малюсенькие отверстия от ушной серы и прочего. Лицевая панель вырезана из готового листа акрила 1мм.

Подготовка к покраске занимает очень много времени, изгибов и труднодоступных мест тут с избытком, наждачкой не везде получается залезть. Каждая неровность в итоге будет видна на финальном результате. Красилось всё цветным гель-лаком для ногтей, где-то в 4 слоя, на последнем сделан "дизайн" и покрыт топом без липкого слоя. Но должной шумоизоляции не вышло, поэтому звуковод наращивался этим топом до необходимого, ибо сейчас делал наушники не себе, и поэтому понять где нарастить, а где спилить ещё сложнее. В итоге получилось такое:

Но не всё так гладко - из-за того, что у используемого в этот раз MMCX коннектора упор только изнутри (решил взять такой, потому что монтаж гораздо проще, чем в прошлый раз, где упор был снаружи), он продавился внутрь и джек уже до него не доставал, никак притянуть не получилось. Видимо слишком мало смолы держало его с раковиной в контакте. К тому же были нарекания по посадке именно на этом наушнике. Пришлось вскрывать и всё делать заново прямо начиная со слепка уха.

Но и на этом не закончилось - криво направил коннектор, джек "папа" провода упирался в голову так, что даже не давал правильно сесть наушнику. Рассверлил всё около него, подвинул, залил смолой, наконец всё вроде в порядке.

В итоге заказчица после всех мучений осталась довольна качеством звука, а я начал подбирать арматуры к следующей сборке, которая кстати уже готова. Но о ней в следующем посте.
