Цифровые мультиметры СССР⁠⁠

В 2000 году (мне был 21 год) я устроился работать электромонтером по РЗА на нашу Колпинскую ТЭЦ. Времена были трудные, инструмента на складах предприятия было мало, мне выдали пару отверток и пассатижи с бокорезами, остальным пришлось укомплектовываться из собственных запасов. Измерительных приборов, понятное дело, не выдавали, и я приобрел Китайский всем хорошо знакомый мультиметр DT-830, который верой и правдой служил мне много лет, естественно, он подвергался модернизации и регулярно ремонтировался.

В те годы я даже не подозревал, что существуют отечественные переносные цифровые мультиметры, но однажды коллега по цеху принес мне в подарок наш цифровой мультиметр МР-12.

Я некоторое время им поработал, но так как у него не было крышки отсека батареи и по сравнению с китайцем DT-830 он был большеват, я очень быстро положил его в ящик стола и забыл про него.

В 2012 году, когда я увольнялся с ТЭЦ, вместе со старыми реле, которые послужили основой моей коллекции, я прихватил с собой и мультиметр МР-12. Естественно, я положил его в коробку и упрятал её в кладовку, а далее в связи с многочисленными переездами про мультиметр я снова надолго забыл. И вот на днях спустя почти 9 лет один мой хороший знакомый похвастался приобретением достаточно редкого цифрового мультиметра ЦР-04 и тем самым навел меня на мысль найти мой мультиметр и описать его на страницах своего виртуального музея и снять про него фильм.

Уже при подготовке материалов к статье и фильму я провел поверхностный анализ отечественной радиоизмерительной промышленности и оказалось, что в СССР в конце 80-х-начале 90-х цифровые переносные мультиметры для широкого потребления действительно выпускали и даже не одну модель, например:
Марийский завод «Контакт» имени 50-летия СССР, ныне АО «Контакт», с 1988 года производил микромультиметры цифровые Электроника ММЦ-01 и Электроника ММЦ-03;

Минский опытный завод «Промсвязь» ПО «Промсвязь», ныне ОАО «Промсвязь», с конца 80-х (предположительно с 1989 года) выпускал мультиметр цифровой радиомастера ЦР-04;

Новороссийский завод «Прибой», ныне АО «Прибой», с 1988 года выпускал вольтметр универсальный цифровой В7-47;

Житомирский завод «Электроизмеритель», ныне ПАО «Электроизмеритель», с 1982 года производил цифровые комбинированные приборы 43302, а с 1987 года - модель 43309;

Краснодарский завод радиоизмерительных приборов, ныне ООО «РИП-Импульс», с 1984 года производил вольтметры универсальные цифровые В7-41;

Экспериментальный завод средств автоматизации НПО «Пищепромавтоматика» в конце 80-х (предположительно с 1986 года) начал выпуск мультиметра цифрового для радиолюбителей МЦР.

Конечно, позже, уже в России, появилось много разных моделей цифровых мультиметров, но это уже была другая, не единая страна.

Более подробно остановлюсь именно на мультиметре МР-12, так как он у меня есть в наличии.

Мультиметр предназначен для использования в качестве учебного пособия в школах, учебных заведениях, организациях ДОСААФ, а также для широкого круга радиолюбителей и специалистов службы быта.

Мультиметр позволяет измерять напряжение и силу постоянного и переменного тока, сопротивление постоянному току, проверять полупроводниковые диоды при настройке и ремонте сложной бытовой техники.

Разработан прибор был Краснодарским научно-исследовательским институтом радиоизмерительной аппаратуры «РИТМ» (НИИ РА «РИТМ»), а производил его Краснодарский завод радиоизмерительных приборов (Краснодарский РИП).

С 1987 года и завод Краснодарский РИП и НИИ РА «РИТМ» входили в Краснодарское производственное объединение «Импульс».

Конструктивно мультиметр выполнен в малогабаритном корпусе из ударопрочного полистирола. Корпус состоит из двух частей (крышки и основания), соединенных между собой двумя винтами. На основании расположена подставка, которая фиксируется в сложенном виде. В нижней части основания находится крышка батарейного отсека, под которой устанавливается батарея питания и расположен плавкий предохранитель на ток 0,25 А, защищающий вход «мА» от перегрузок.

На верхней крышке расположены движковый выключатель питания, табло индикатора, входные гнезда и переключатель, являющийся одновременно переключателем режимов работы и пределов измерения. На шильдике крышки нанесена вся информация, необходимая для правильной эксплуатации мультиметра.

В комплект поставки к мультиметру входили:

1. Пробник высокочастотный;

2. Кабель соединительный белый;

3. Кабель соединительный черный;

4. Щупы игольчатые;

5. Вставки плавкие ВП2Б-1В 0,25 А 250В;

6. Руководство по эксплуатации;

7. Футляр.

Краткие технические характеристики мультиметра.

Диапазон измеряемых величин:

Напряжение постоянного тока:

от 100 мкВ до 1000 В, пределы измерения 200 мВ, 2000 мВ, 20 В, 200 В, 1000 В;

Напряжение переменного тока:

от 100 мкВ до 750 В частотой от 20 Гц до 1 кГц, пределы измерения 2000 мВ, 20 В, 200 В, 750 В;

от 100 мкВ до 200 В частотой от 20 Гц до 20 кГц, пределы измерения 2000 мВ, 20 В, 200 В;

от 500 мВ до 15 В частотой от 0,1 до 100 МГц, предел измерения 20 В.

Сопротивление постоянному току:

от 0,1 Ом до 1999 кОм, пределы измерения 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

Сила постоянного тока:

от 10 мкА до 6 А, пределы измерения 20 мА, 200 мА, 6 А.

Сила переменного тока:

от 10 мкА до 6 А частотой от 20 Гц до 1 кГц, пределы измерения 20 мА, 200 мА, 6 А.

Класс точности (относительная погрешность):

Напряжение постоянного тока:

1,0/0,2 при измерении на пределах 200 мВ, 2000 мВ, 20 В, 200 В;

1,0/0,3 при измерении на пределе 1000 В.

Напряжение переменного тока:

2,5/1,0 при измерении на пределах 2000 мВ, 20 В, 200 В при частоте от 20 Гц до 40 Гц;

4,0/2,0 при измерении на пределе 750 В при частоте от 20 Гц до 40 Гц;

1,5/0,5 при измерении на пределах 2000 мВ, 20 В, 200 В при частоте от 40 Гц до 1 кГц;

2,0/1,0 при измерении на пределе 750 В при частоте от 40 Гц до 1 кГц;

5,0/2,0 при измерении на пределах 2000 мВ, 20 В, 200 В при частоте от 1 кГц до 5 кГц;

10,0/2,0 при измерении на пределах 2000 мВ, 20 В, 200 В при частоте от 5 кГц до 10 кГц;

15,0/2,5 при измерении на пределах 2000 мВ, 20 В, 200 В при частоте от 10 кГц до 20 кГц;

10,0/2,0 при измерении с ВЧ пробником на пределе 20 В при частоте от 0,1 до 100 МГц.

Сопротивление постоянному току:

0,5/0,2 при измерении на пределах 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

Сила постоянного тока:

1,5/0,5 при измерении на пределах 20 мА, 200 мА, 6 А.

Сила переменного тока:

4,0/1,0 при измерении на пределах 20 мА, 200 мА при частоте от 20 Гц до 40 Гц;

6,0/2,5 при измерении на пределе 6 А при частоте от 20 Гц до 40 Гц;

2,0/0,5 при измерении на пределах 20 мА, 200 мА при частоте от 40 Гц до 1 кГц;

2,5/1,0 при измерении на пределе 6 А при частоте от 40 Гц до 1 кГц.

Потребляемый ток: не более 4 мА.

Напряжение питания: от 7 до 10 В.

Габариты: 38,5 х 83 х 184 мм (В х Ш х Д).

Вес: не более 0,3 кг (без батареи), в футляре 0,7 кг.

Статья в видео формате

Полная версия статьи и больше фотографий: http://museumrza.ru/ETL/radioizmeritelnye-pribory/multimetr-...

Фотографии мультиметров ММЦ-01, ММЦ-03, В7-41, В7-47, МЦР, 43302, 43309, ЦР-04 взяты из открытых источников.

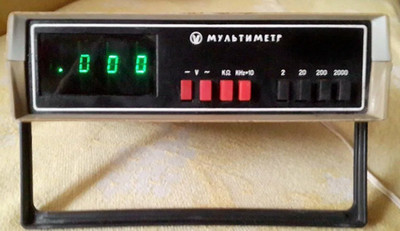

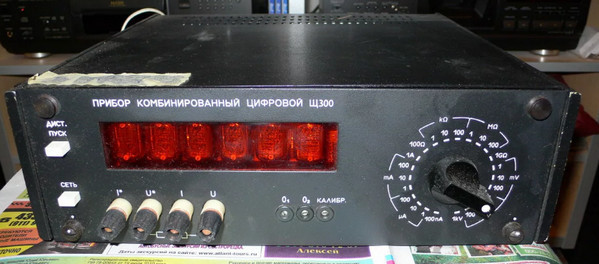

А у вас были (есть) советские цифровые мультиметры?
