Сборка моего нового ЧПУ WorkBee
Не знаю, во сколько постов выльется, но решил рассказать, как пришел к тому, что заказал новый станок.
В общем, при апгрейда своего станка, который описал ранее, заказал ещё на 11.11 вот такой шпиндель, 65мм, вместо макиты что б встало без переделок.
Наличие было только со склада в Китае, ну все равно решил брать. Через буквально дня 4 появились и на складах РФ дороже на пару тысяч. Кстати, несколько пожалел на тот момент, что не подождал, а с другой стороны, я же не знал, что он появится. Ехал по итогу ко мне этот шпиндель порядка 2.5 месяцев. И когда приехал, взяв его в руки я понял, что ставить его на текущий станок я его не хочу, тяжёлый он для моего бедолаги. Ну это забегая вперёд рассказал.
В начале января в нашем чпу чате очередной раз подняли тему китов станков из Китая, у нас многие так уже обновились, и я, обычно отрицательно относившись к этой идее по причине отсутствия бабла (достаточно много семья потратила на мое недавнее лечение) в сторону новья даже не смотрел. А в этот раз решил глянуть. И что я увидел, комплект механики стоит 48 тысяч. Это сам каркас + двигатели нема23 2.45 Ньютона. Само собой это далеко не цена готового станка.
Взвесив за и против, обсудив данные траты с супругой, решил брать, ну грубо говоря, на кредитные деньги, посчитав, что станок мне обойдется порядка 80 тысяч от и до, а свой старый с учётом апгрейда в формате готового решения примерно за столько и постараюсь продать, да на самом деле думал, что если и за 75-70 уйдет, я буду доволен, так как кредитных я взял полтинник, остальное докупал постепенно, зарабатывая с заказов. Я бы и полтинник заработал, но копить это совсем не моё.
Из плюсов, что я ожидаю и получу от нового станка (по опыту владельцев) это повышение рабочей подачи, не сказать что прям намного, но глубина врезания будет выше в 2-4 раза от моих текущих показателей, соответственно, скорость при 2д работах возрастёт кратно. При 3д тоже ожидаю повышение скорости, так как тут т8 винты 2мм шаг, 4 заходные, достаточно шустрые. Ну и движки далеко не слабенькие.
Электрику я полностью обкатал на своем текущем станке, схемы подключения, концевики, вник вообще в схему работы и как это собирается в одну каску. Потому уже знал, что мне ожидать при сборке нового, что покупать и тд.
Ну наверное, список формировать и показывать особо резона нет, но скажу так, с али не так уж и много чего заказал, многие взял в отечественном интернет магазине.
До покупки станка собрал все комплектующие, а это кабель каналы, блок питания, драйвера, плата управления, концевики, шпиндель полторашка с частотником, лазер буду снимать со старого, так как покупал его недавно. Осталось взять проводку, буду монтировать на пвс, электро шкаф для сборки блока управления станком да и собственно все. Подстолье буду делать по новой после того, как продам старый станок, так как его подстолье во-первых слабое, а во-вторых по размерам меньше, чем требуется.
На днях получил желдором кит-комплект и потихоньку приступил к сборке. Ну и естественно начал сравнивать элементы со старичком.
Это сравнение нового нема23 с нема17.

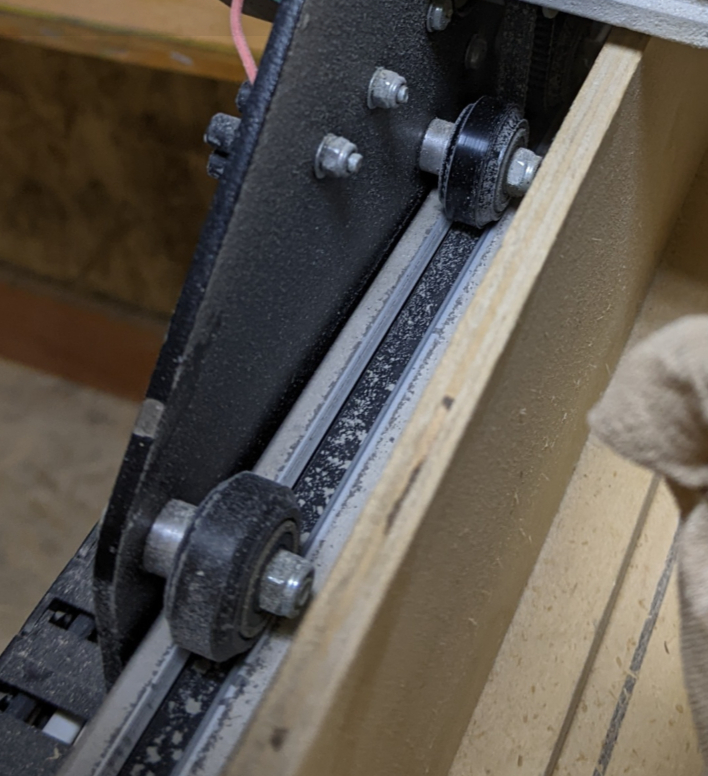

По несущим пластинам, 3мм на старом, 6мм+3 мм на новом, 5 колес против 14
Ну и ось Z для наглядности. На самом деле на старичке она неплоха вцелом, особенно после замены шпильки на т8.
Ну пока наверно достаточно, потом в один пост постараюсь уложить всю сборку, и возможно, запуск станка, пока ещё в процессе, потому загадывать как пойдет не буду
