РС модель СУ-76М 1:10
И снова я здесь со своими игрушками. Пока КВ-1 ожидает плату управления, и работы с ним встали так, как необходимо организовывать проводку по месту и устанавливать дополнительное оборудование когда все будет в сборе.
А строить то хочется дальше, выбор пал на простенькую СУ-76М. Модель польского происхождения, упрощенная, что вроде и хорошо, но с другой стороны и плохо. Страдает детализация, мало подвижных элементов, ну и копийность скатывается в никуда. Но забегу вперед результат мне понравился.

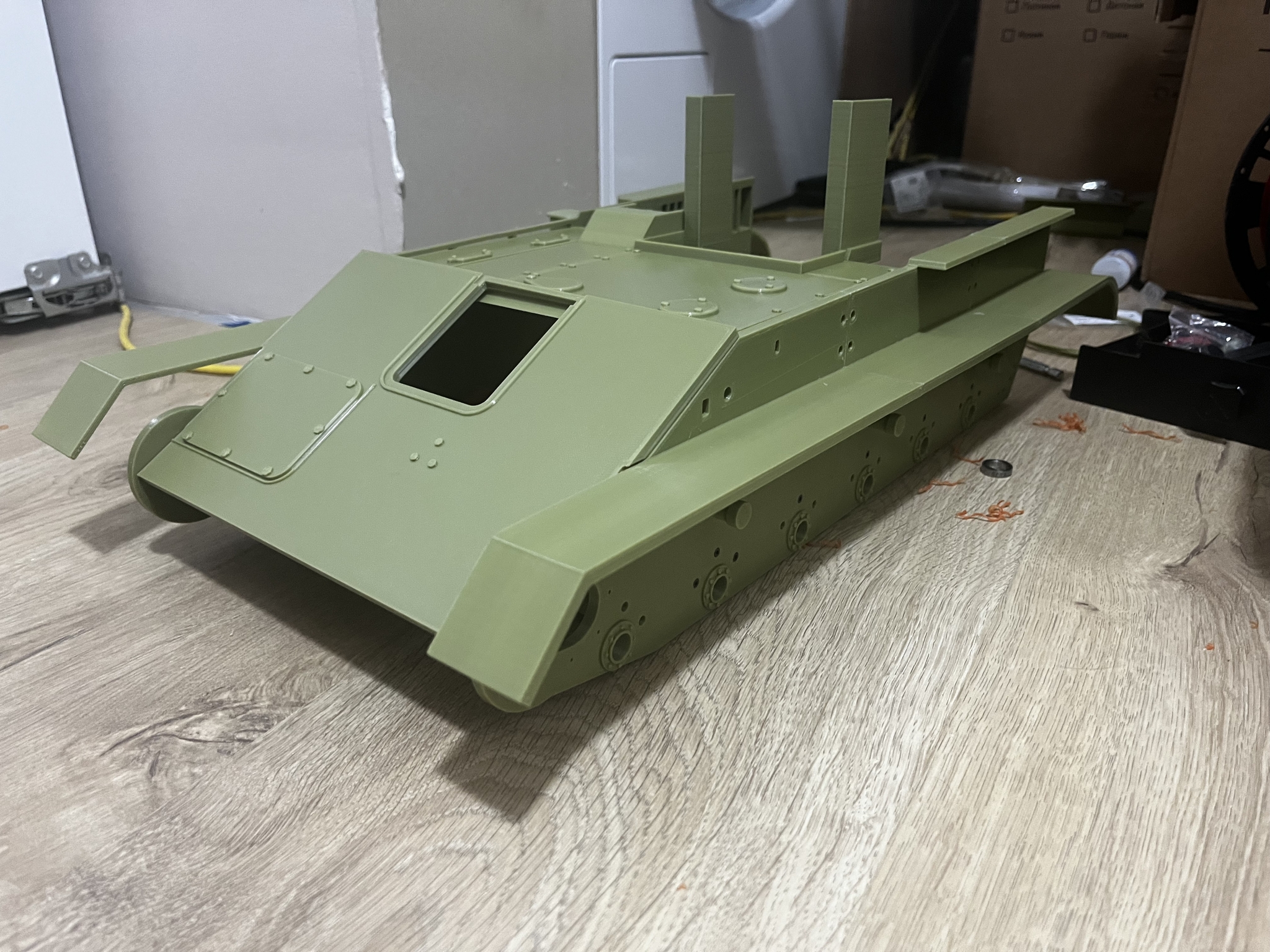

Начало как всегда, много и нужно печатаем все детали, сборка начинается с ванны.
Стыкуются половинки хорошо, немного подправить пришлось дефекты печати, типа слоновьей ноги, но там буквально пару десяток. Буквально за вечер вырисовывается основа.

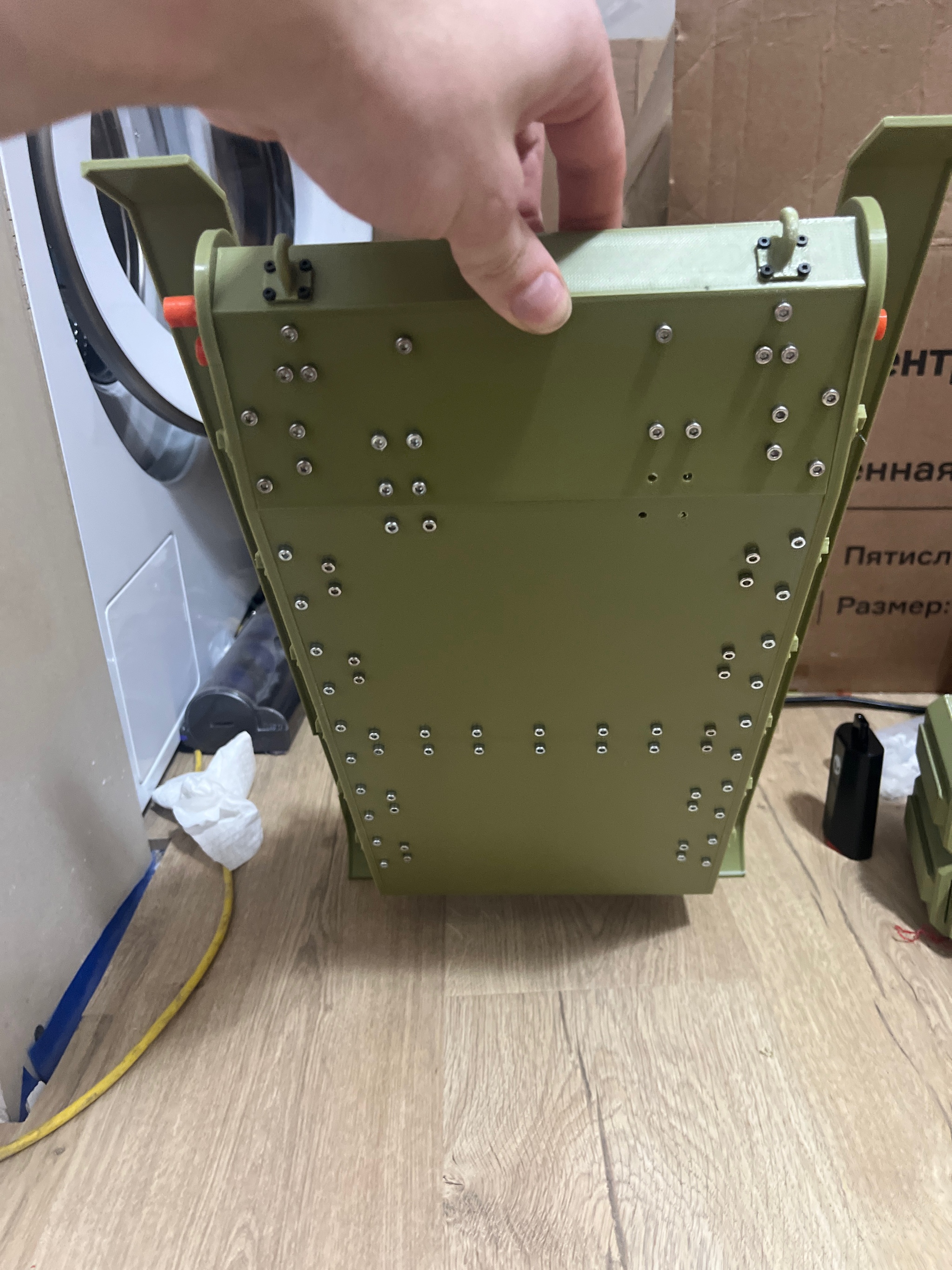

Забыл сказать о днище, оно получилось здесь довольно живым, а не просто гладкий лист. Такой подход мне понравился.
Долго плевался с ходовой части, она короткоходная, без подшипников, рычаги многосоставные. Чую это все вылезти при эксплуатации, будет ломать не смотря на заполнение.

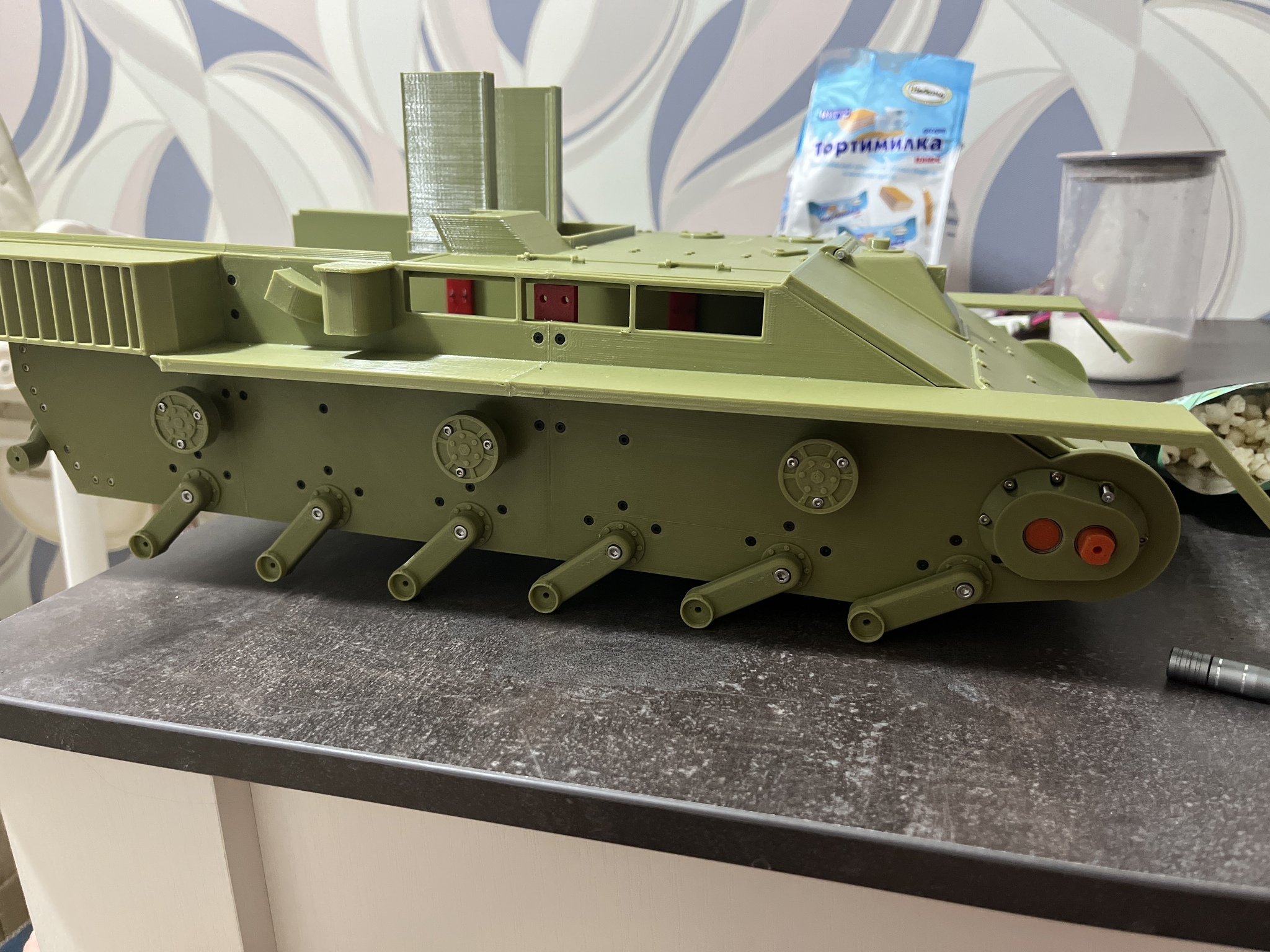

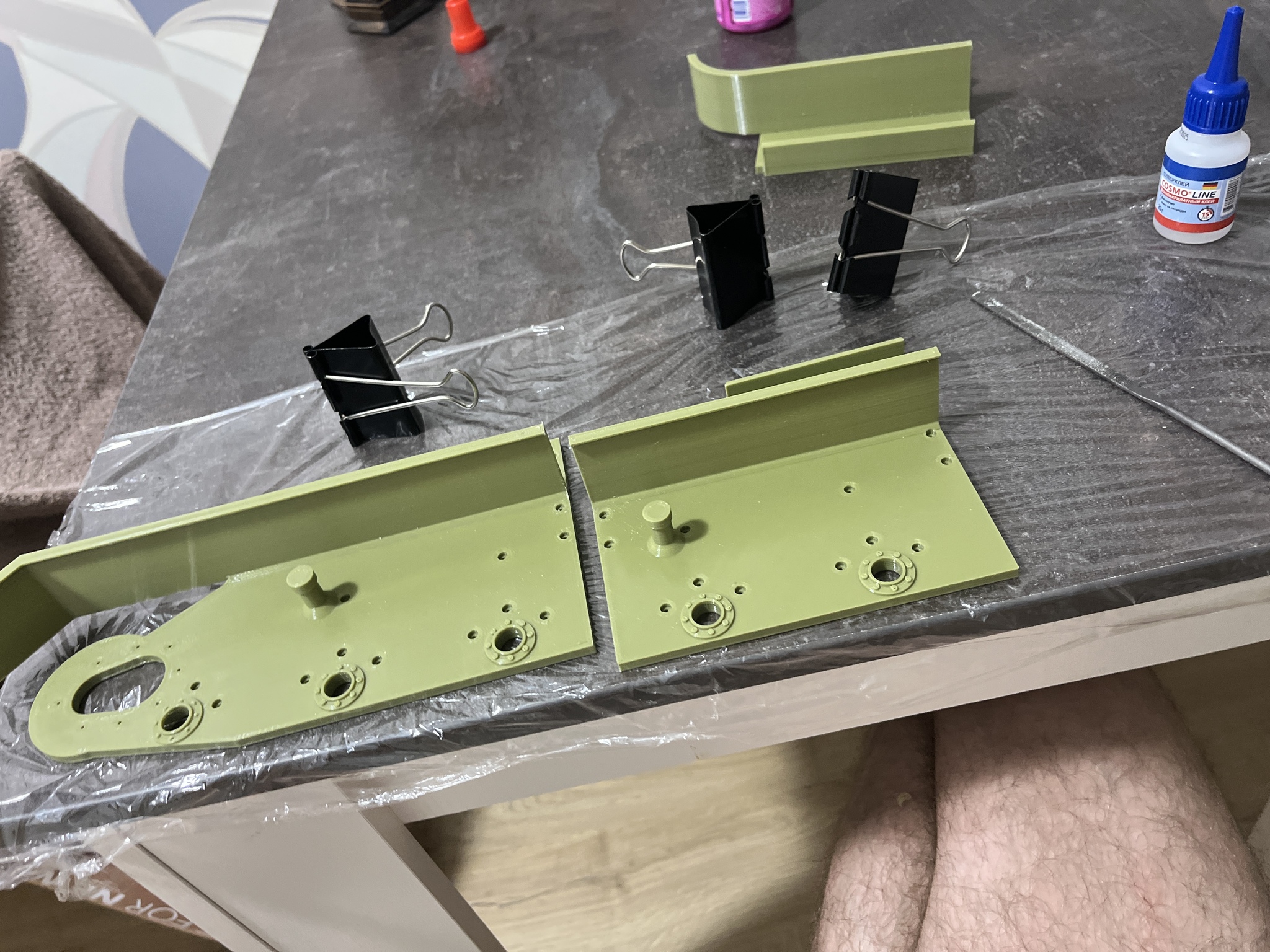

Тут немного отсутствуют фотографии и в связи с этим ломается хронология. На фото выше уже собрана подвеска, и установлены редукторы, из за этого морда перевешивает зад.

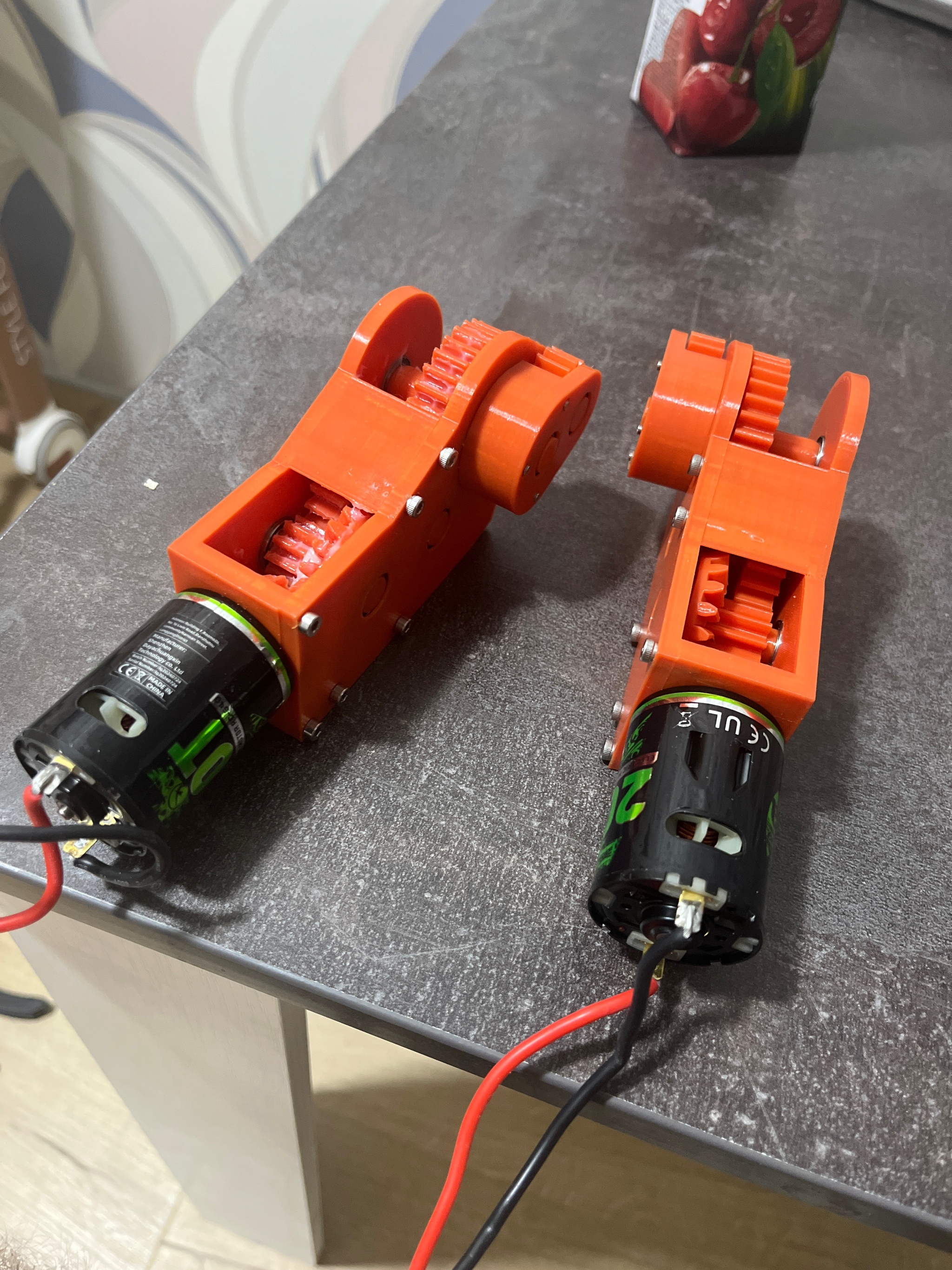

Редукторы тут по классике если не изменяет память 1:3, получились относительно КВ-1 тихими.
В таком виде редукторы весят по пол килограмма.

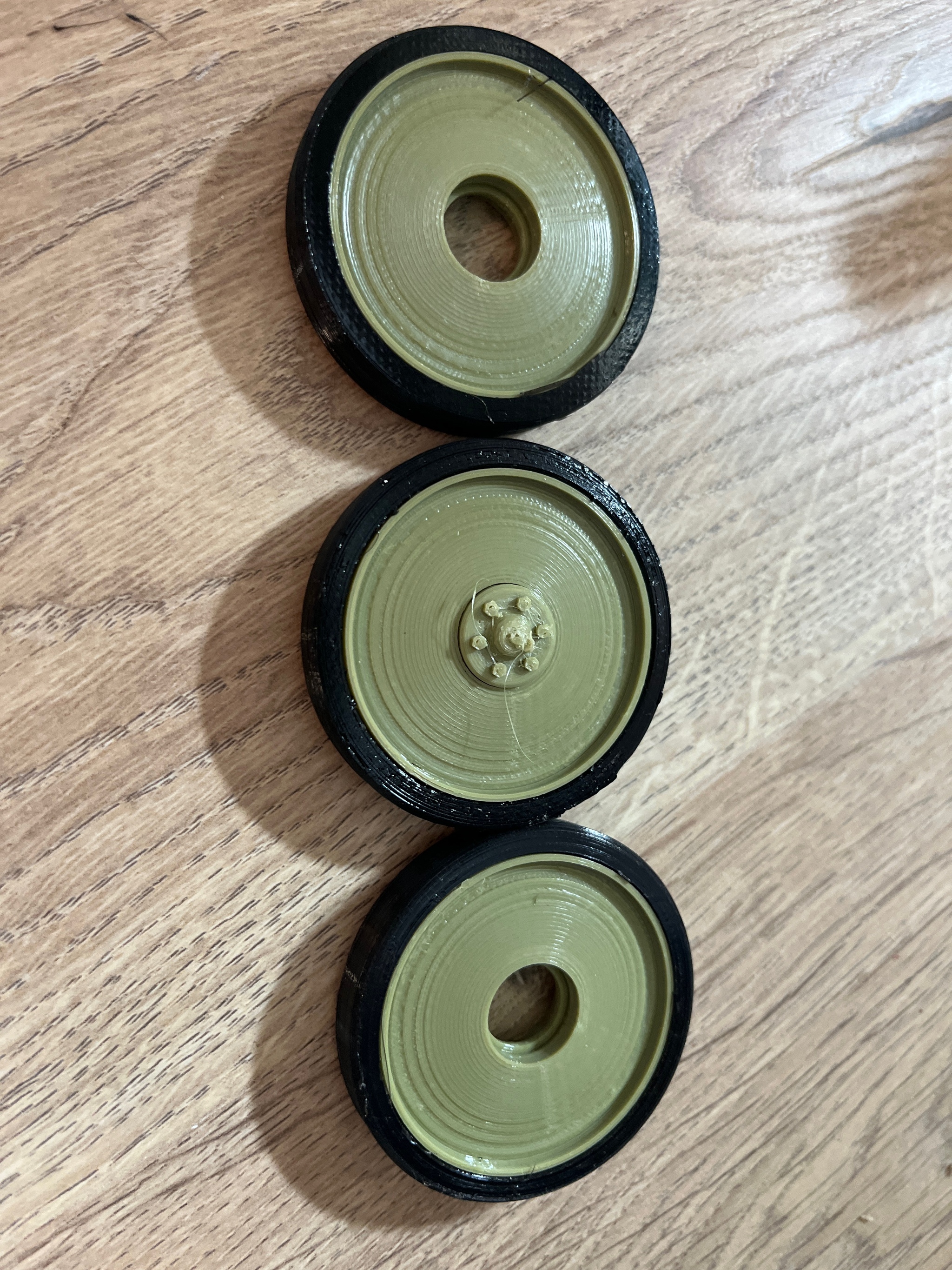

А дальше пошли катки, они тут простые, не двойные, собрано на подшипниках с бандажами из TPU-95A. Впервые печатал резиноподобными пластиками. В принципе сложности не возникло. Немного волосит, но лень было отстраивать откаты.

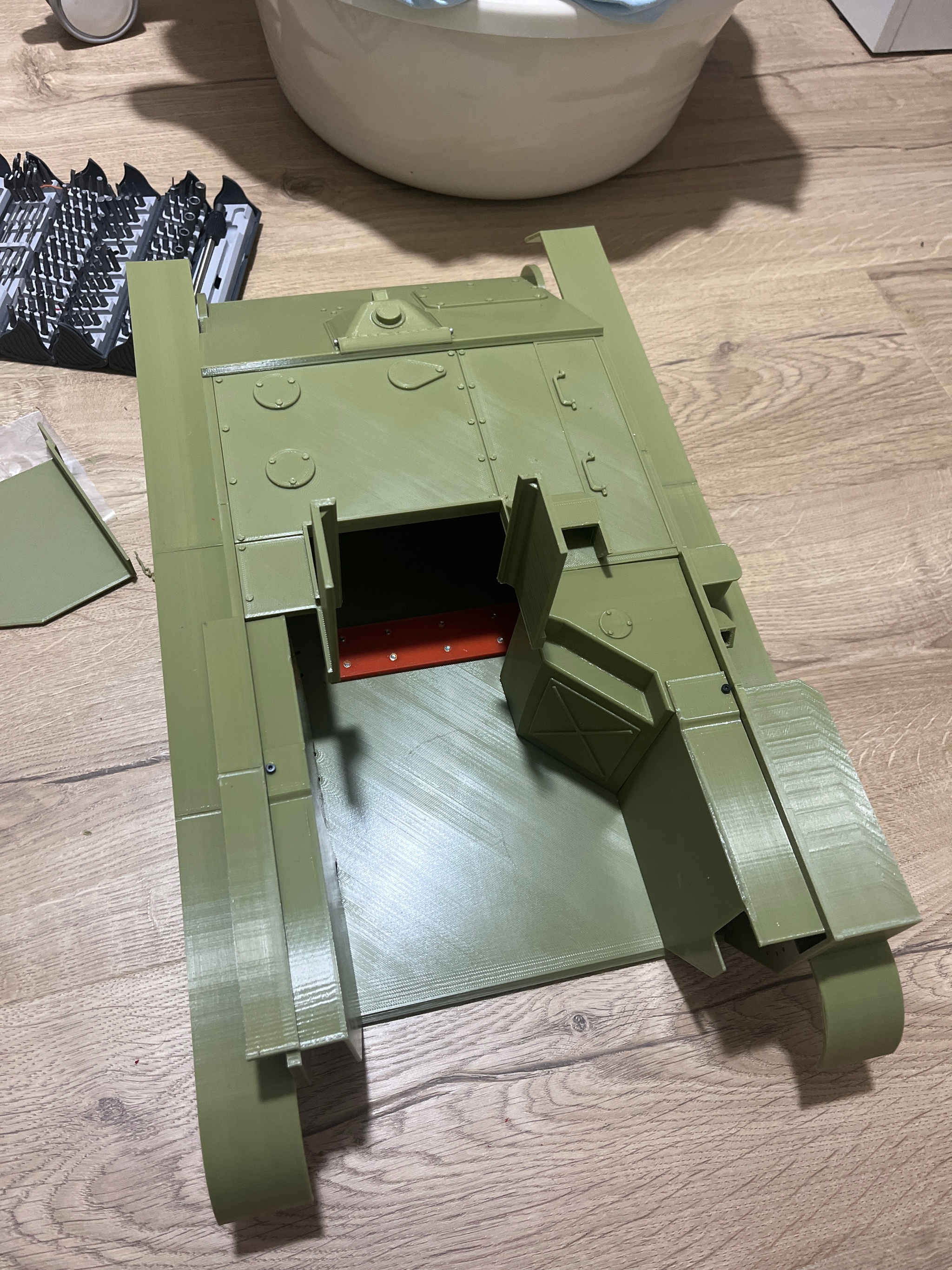

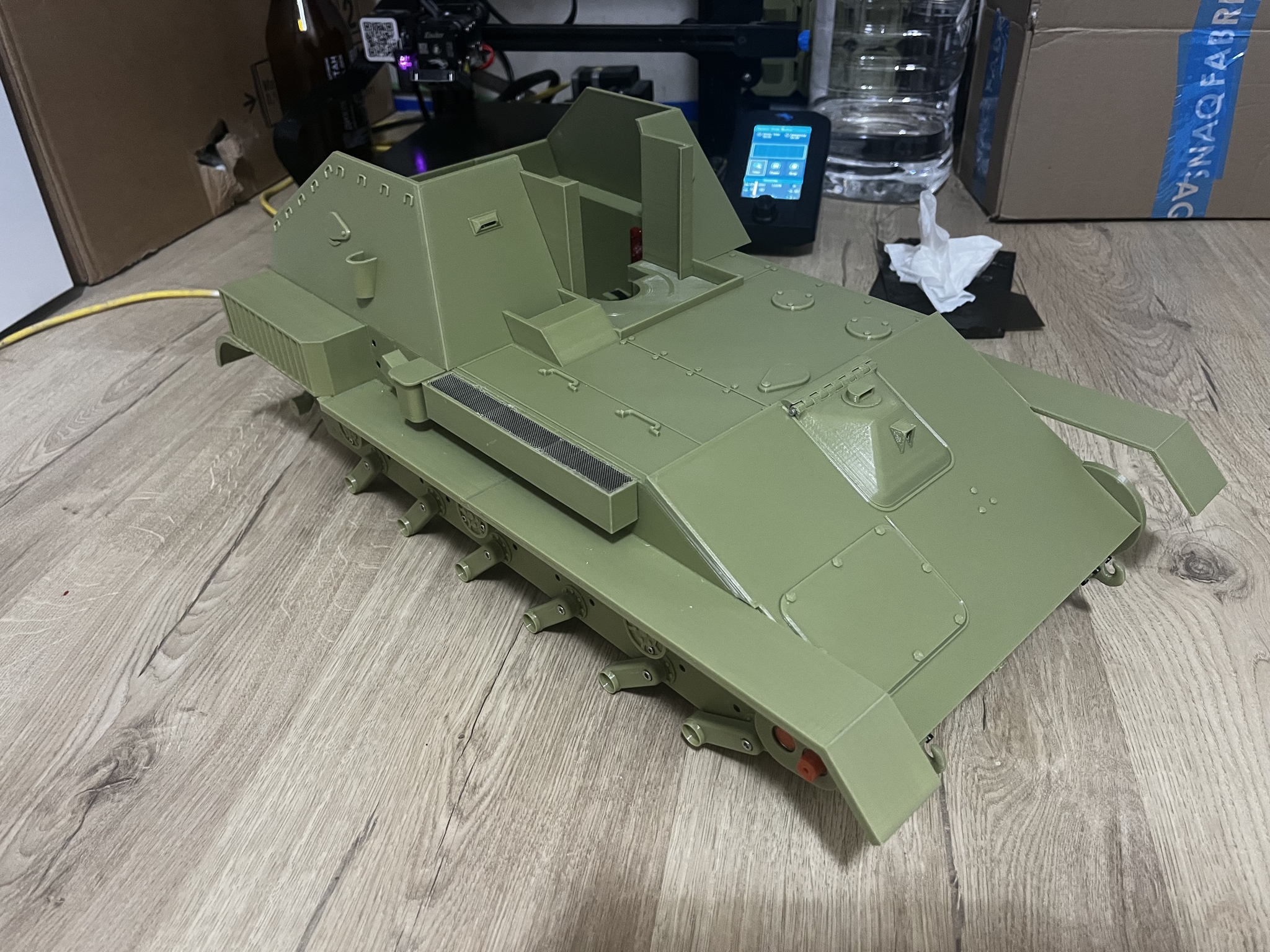

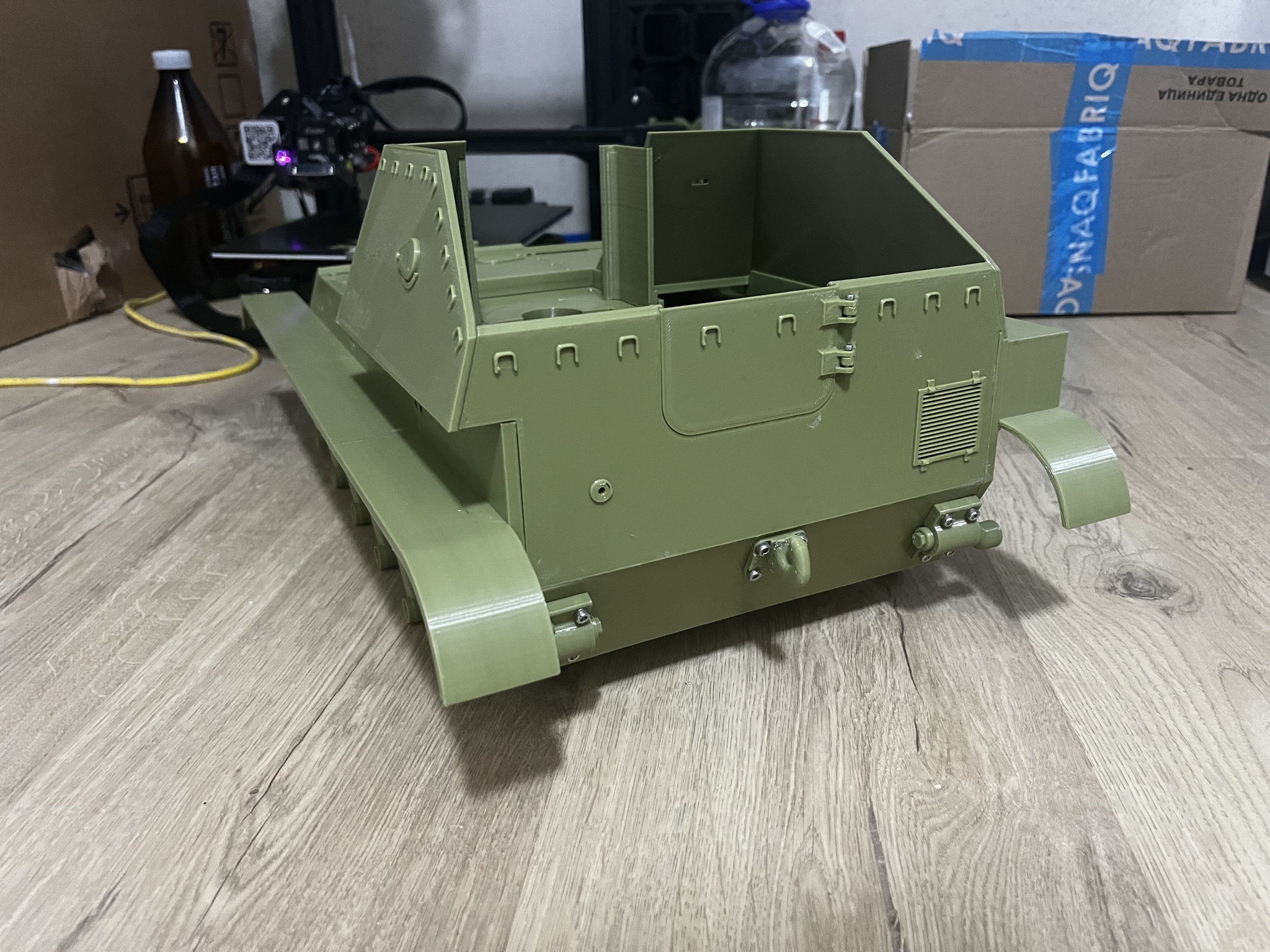

А дальше пошла просто навесуха, прогнозисты рубки, сходится все отлично. Единственная проблема вклеивать такие большие детали. Нужно контролировать много мест.

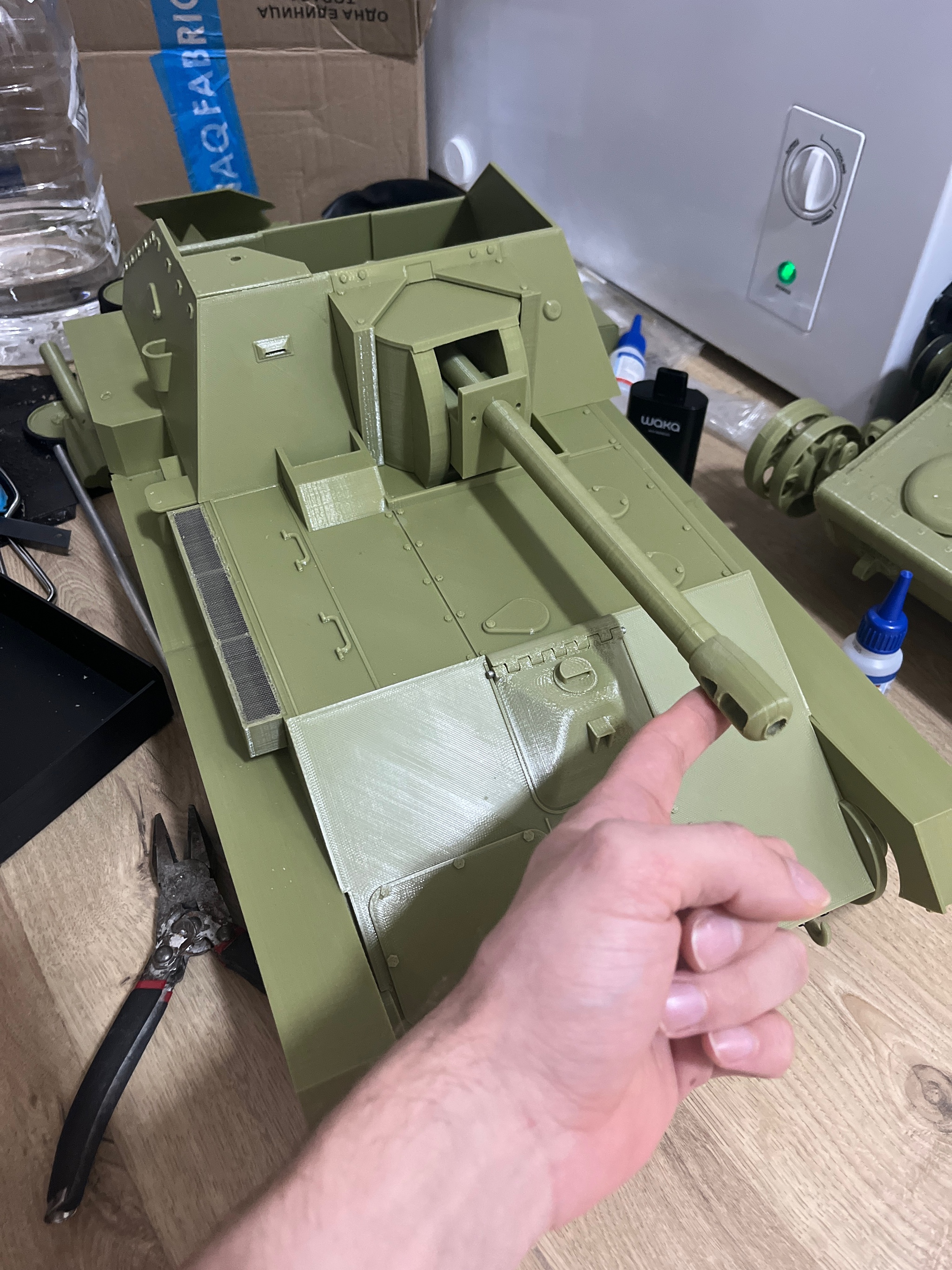

А далее орудие, крови оно попило прилично, пришлось много шлифовать и подгонять, что бы откат был плавный.

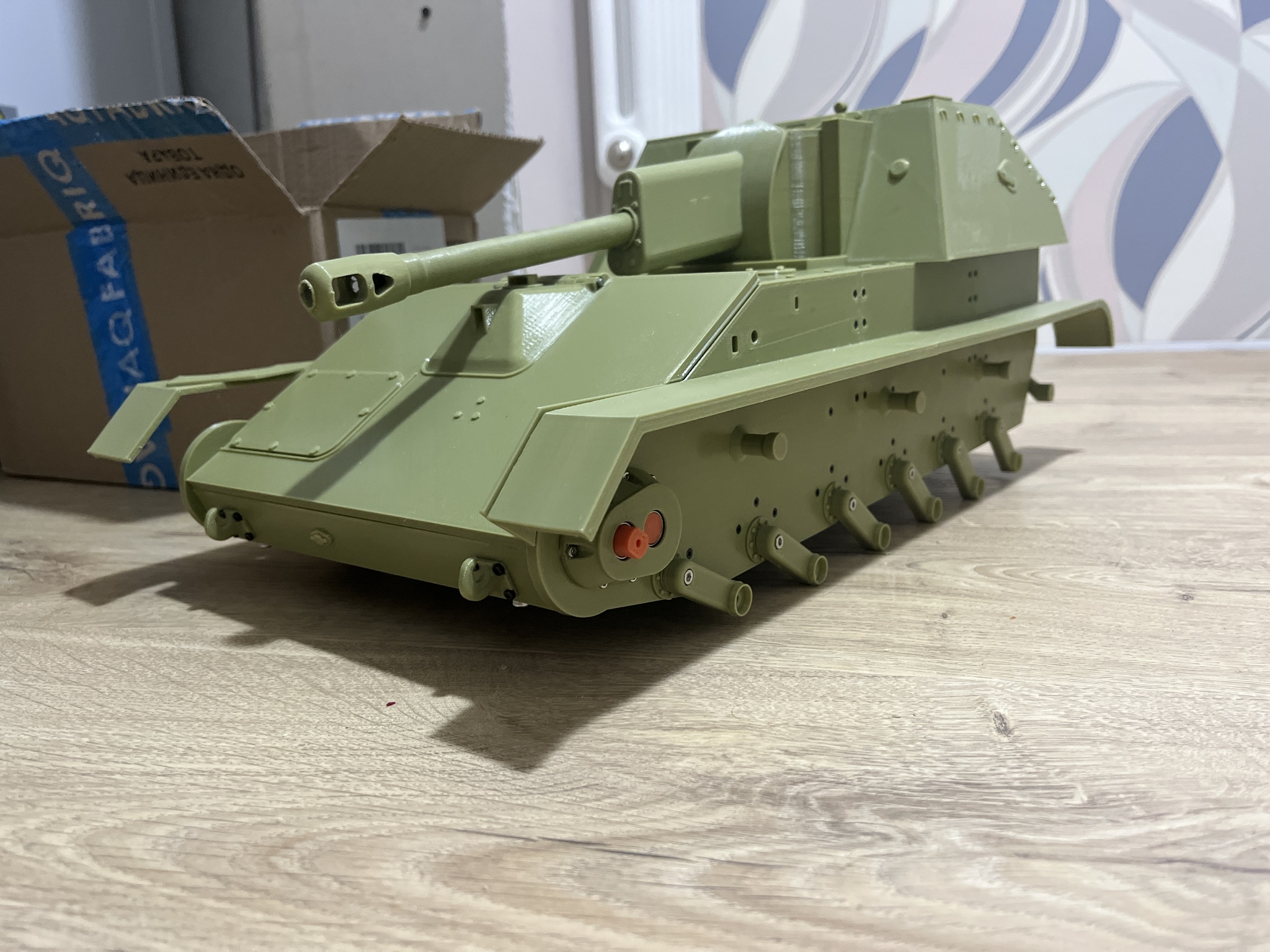

Предварительная примерка прям радовала) пушка прям ощущалась мощно. Хотя на КВ-1 тоже 76 мм калибр, но пушка по проще, а тут и дульный тормоз, да и пушка по массивнее.

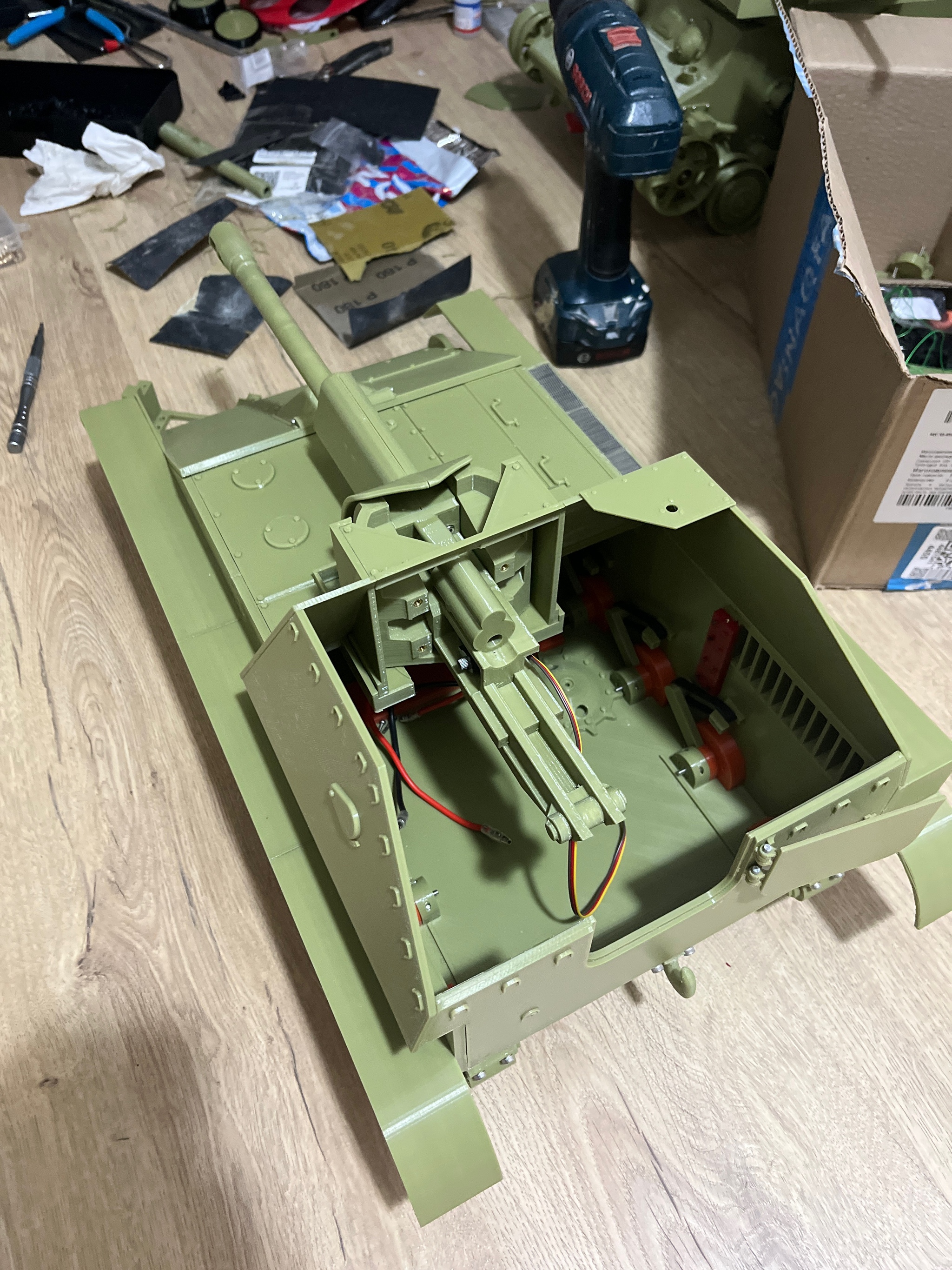

Пушка в положении грусти)) имеет все ходы движения, по горизонтали , вертикали и откат орудия. Пушка в сборе вышла около 600 грамм.
Дальше немного мелочи пошло, декоративные панели боевого отделения. Реализованный способ крепления этих панелей мне не нравится, буду думать как закрепить по лучше.

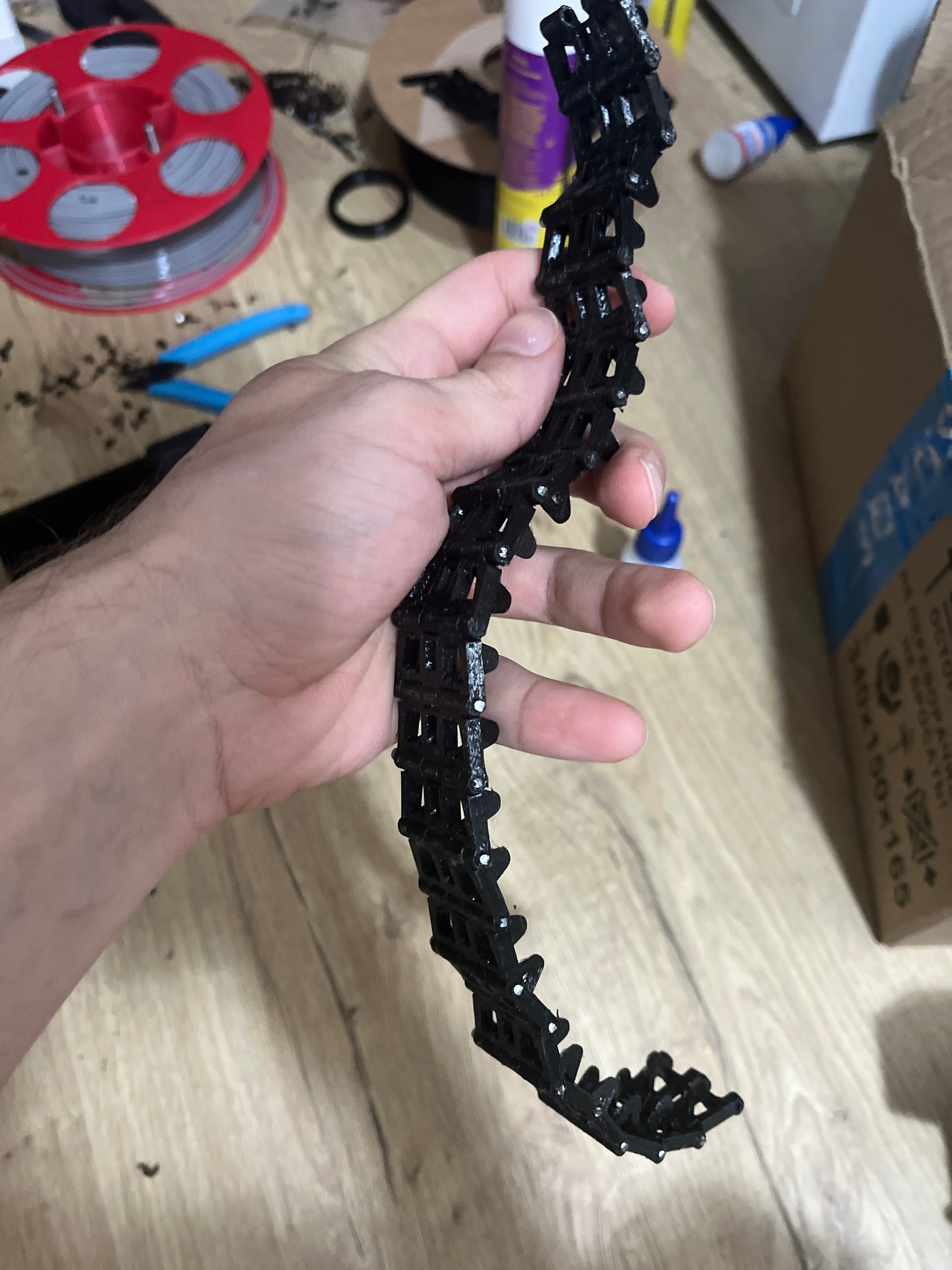

И на последок я оставил гусеницы…

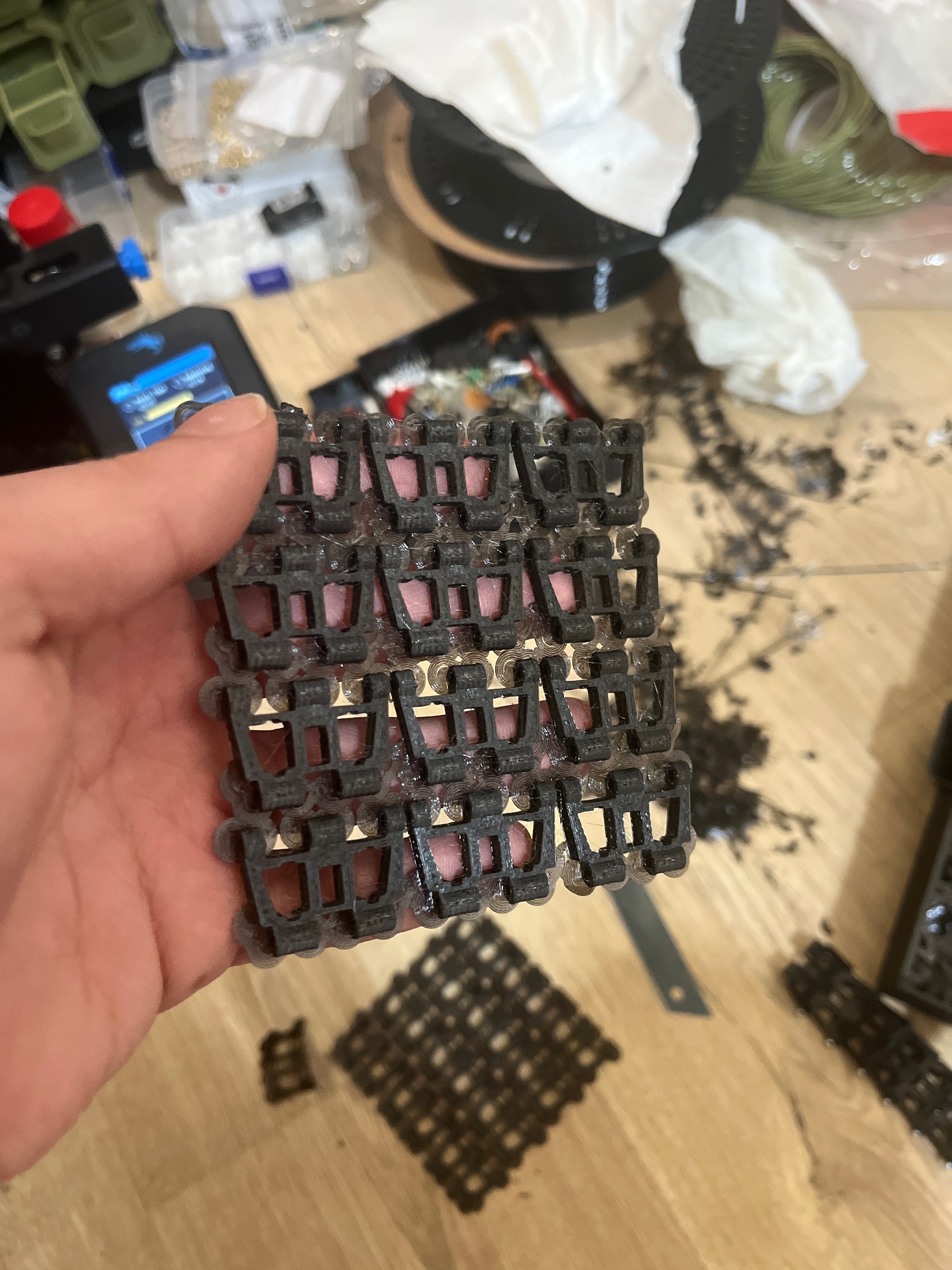

Немного не мало 126 траков вышло) опять пришлось два комплекта печатать)

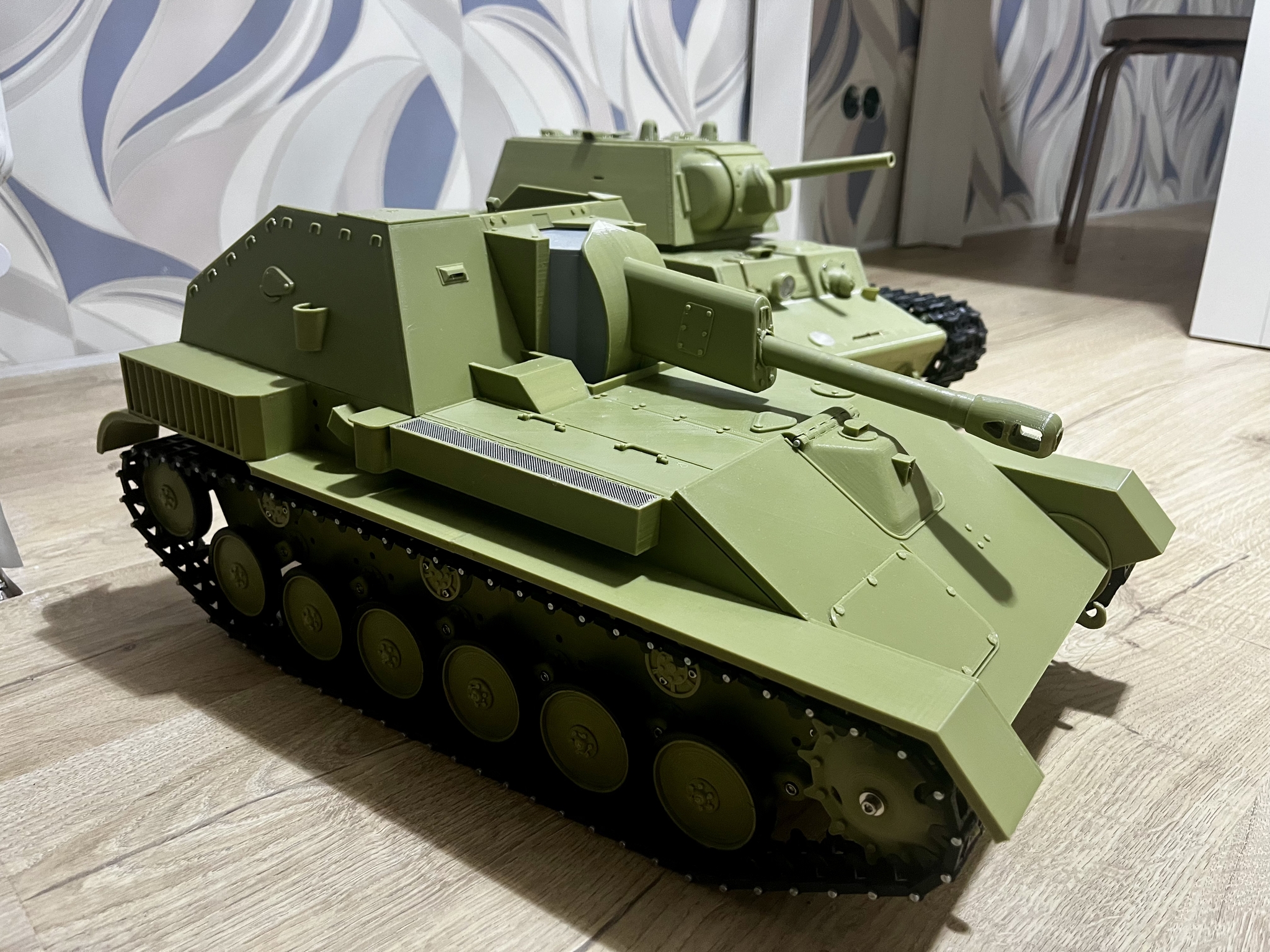

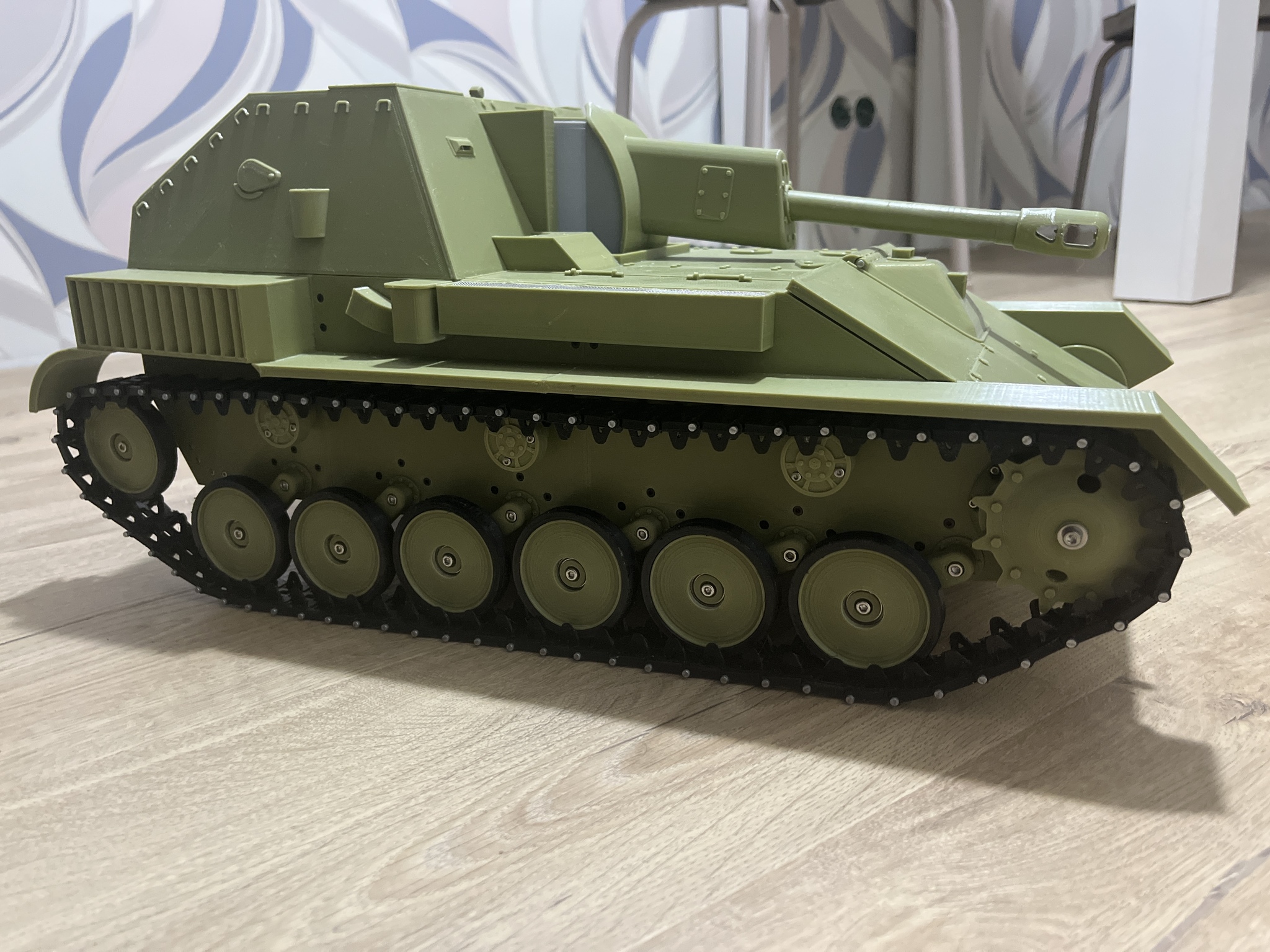

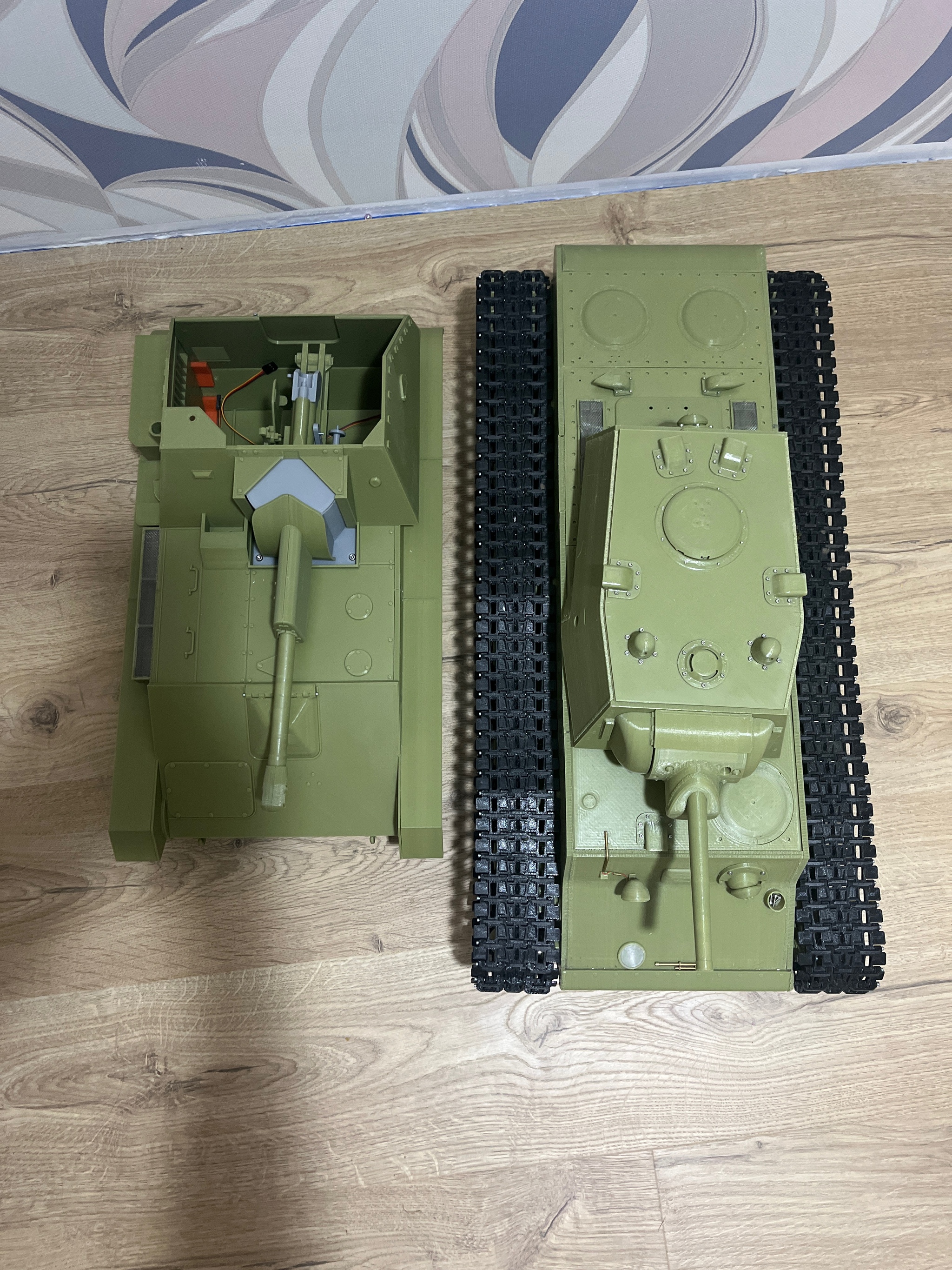

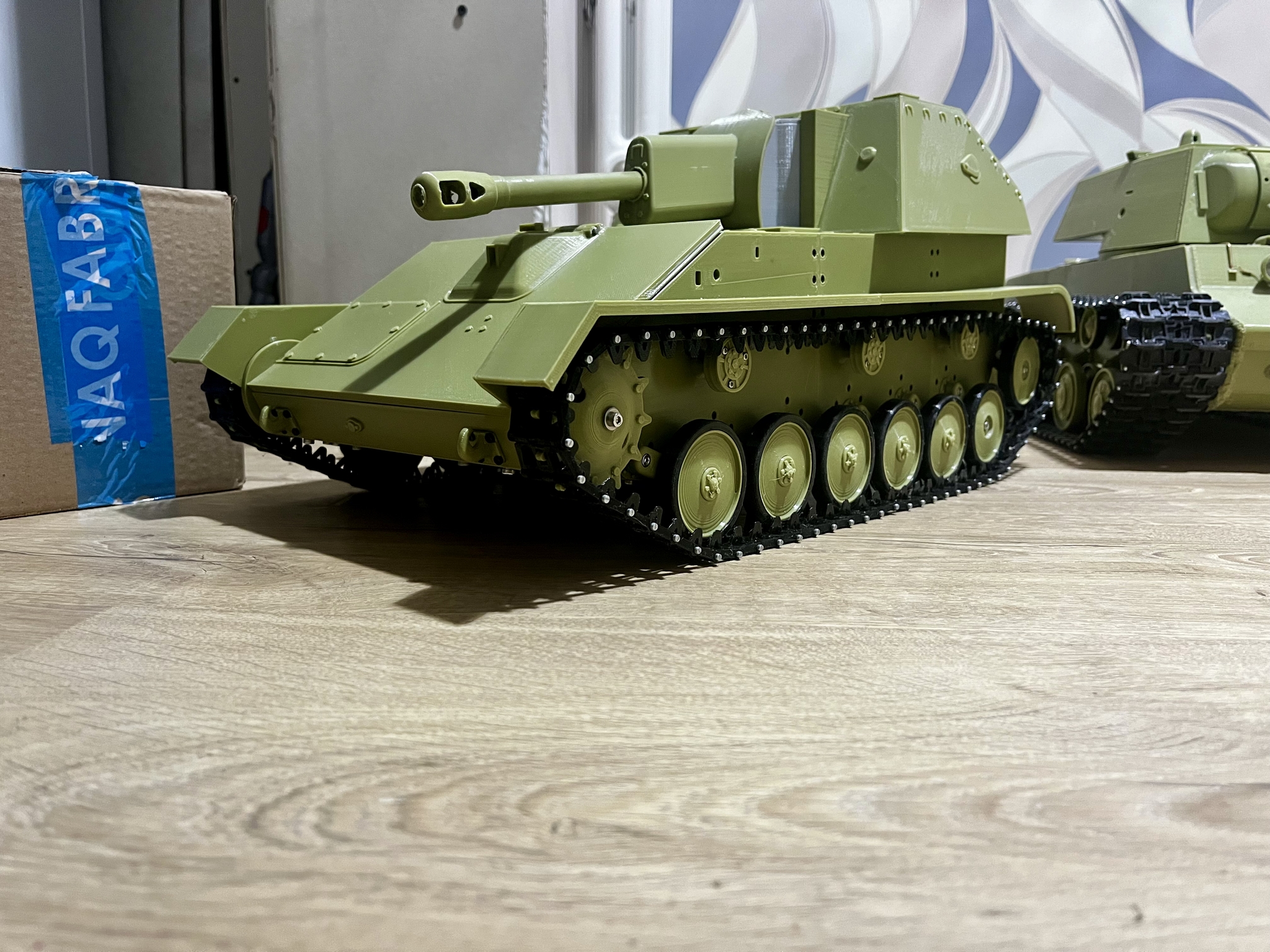

Но в этот раз с траками я разделался за два вечера) с КВ-1 я страдал дольше. Ну и на финал немного фоток предварительного финала

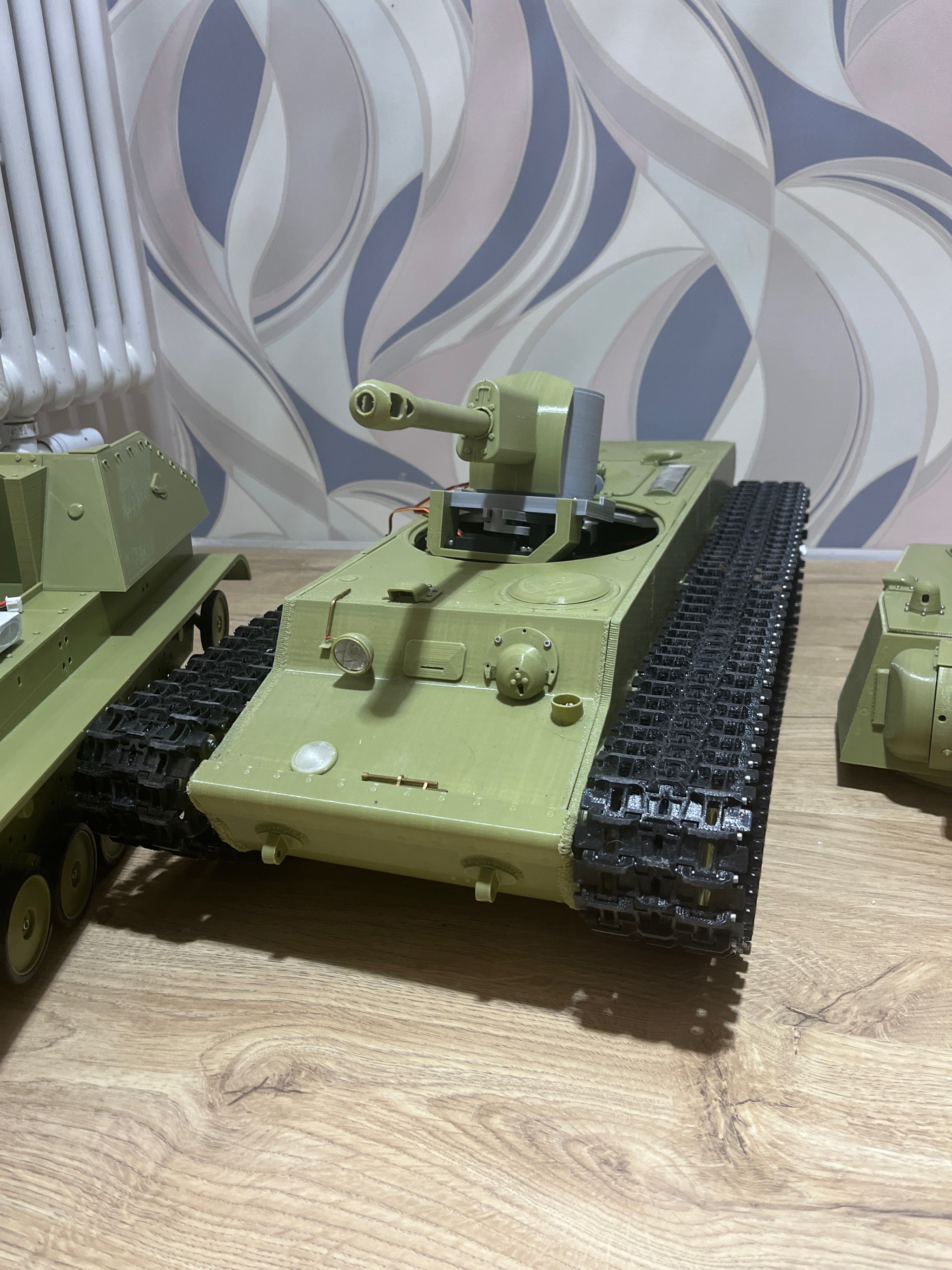

Ну и немного наркомании)
КВ-76М
Подведу итоги, модель вышла 4кг весом без аккумуляторов и декоративных элементов. Думаю до 5 кг разбухнет. Времени ушло 2 месяца не спешной печати и сборки.
В планах установка дым-машины, звукового модуля, пошить тент для боевого отделения, напечатать мелочь типа снарядов, радиостанции и прочих атрибутов. Сделать латунные ящики, и шансовый инструмент, спаять глушитель)
Архив моделей можно взять в моей группе в телеграмме: https://t.me/rc_model_1_10
Не реклама группы, мне подписчики ради количества не интересны. Ищу единомышленников, кому это интересно, кто может подсказать что-то, или наоборот ищет помощи в этом увлекательном хобби)
