Всем привет, кто подскажет в чем причина такого включения стабилизатора? (Щелчки). Дальше работает, вроде как, нормально, но сильно его не загружали потребителями.
Прошу прощения за кривую ссылку, Пикабу не даёт вставлять нормально новые короткие видео в ютубе

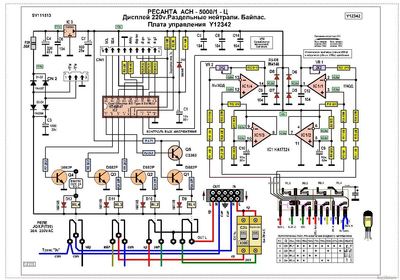

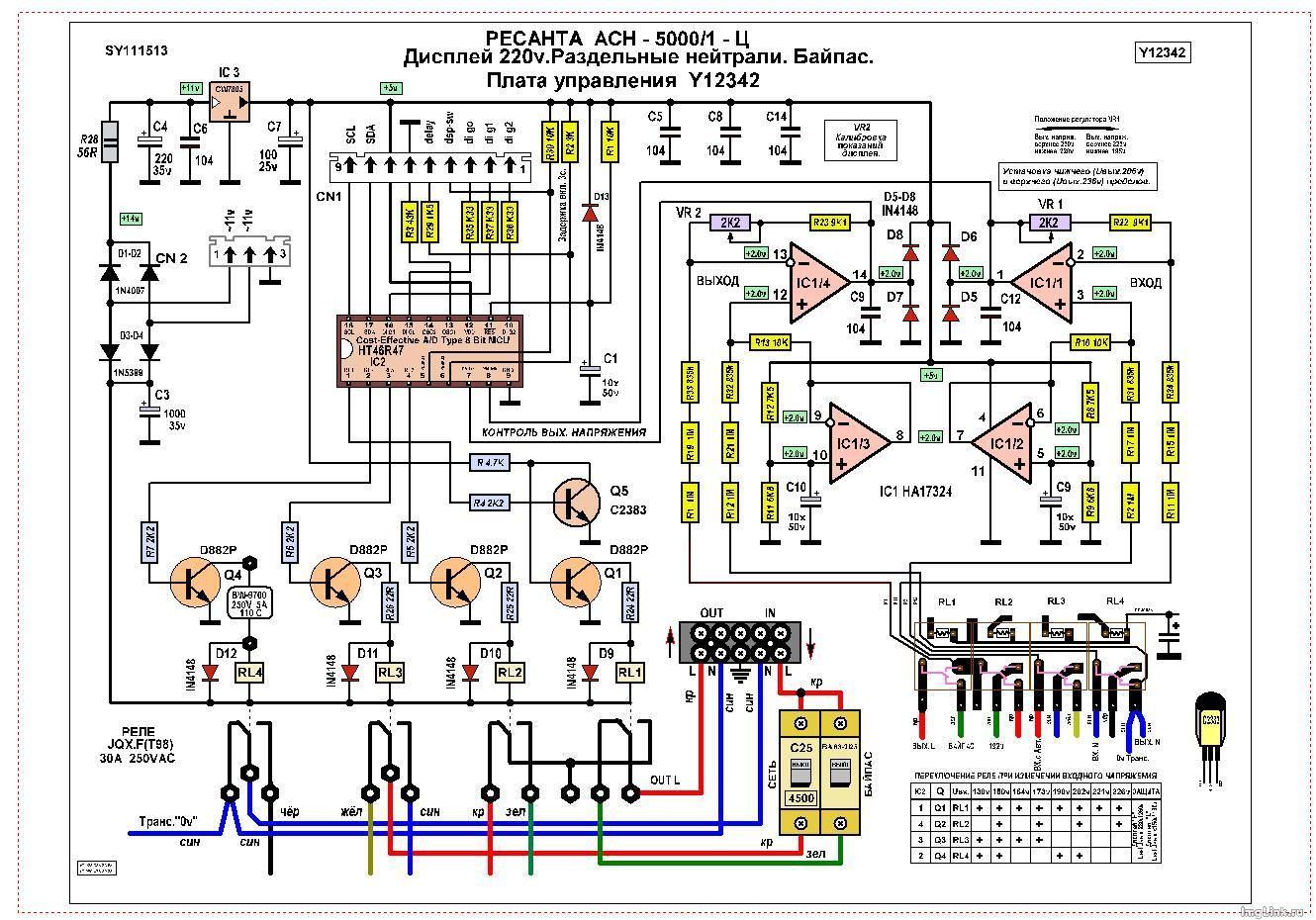

Схемы этих стабилизаторов однотипны, ищи похожую от Ресанты. Если в кратце, то с вторичной обмотки берут 12 вольт, через линейный стабилизатор LM7805 стабилизируют и питают микросхемку управления. Проблема в том, что электролиты по цепи питания сохнут. Меняй и будет тебе счастье. Их там на линии 12 вольт и 5 вольт несколько штук. На схеме которую я приложил это С3, С4, С7
Схемы этих стабилизаторов однотипны, ищи похожую от Ресанты. Если в кратце, то с вторичной обмотки берут 12 вольт, через линейный стабилизатор LM7805 стабилизируют и питают микросхемку управления. Проблема в том, что электролиты по цепи питания сохнут. Меняй и будет тебе счастье. Их там на линии 12 вольт и 5 вольт несколько штук. На схеме которую я приложил это С3, С4, С7
На плате управления надо заменить все электролитические конденсаторы. Их там штук 5-7 бочонков. Просто вздувшиеся конденсаторы искать бессмысленно, все конденсаторы работали в одних условиях и все в одинаково в хреновом состоянии.
Заменить и будет работать нормально.
Наугад причину никто не назовет. Первое что стоит сделать - снять крышку и проверить электролитические конденсаторы, если есть вздувшиеся - заменить.
