Помогите пожалуйста собрать квадрокоптер

Добрый день, ребята, давно хочется вникнуть в тему дронов и обрести новое хобби))

Пожалуйста, не кидайтесь сразу тапками, хочу сам собрать квадрокоптер с FPV для полетов, побыстрее и подальше, но и чтоб не стоил "мильйон"))

Уже отлетал на Syma Х8с и DJI Tello. Syma не далеко летает, на метров 100-150, про Tello вообще молчу. Ну и паяльник держать умею, из рук не вываливается.

Просмотрел несколько видео как собрать с нуля, но хотелось бы не просто купить и собрать по списку, а понимать что на что влияет и на какие параметы деталей нужно обращать внимание. Поэтому собрался ряд вопросов.

Кому не лень, ответьте пожалуйста, помогите разобраться.

1) FPV (интересуют набор с очками)

Насколько я понял, эта часть состоит из 4 модулей: камера -> передатчик -> приемник -> очки.


-- камера:

Смотрел на такие:

RunCam SkyPlus/PZ0420M

Foxeer Predator V2 Mini 1.8mm

Foxeer Predator Micro V3 Super Racing

Есть ли существенная разница? На что обратить внимание? У всех камер универсальный ли разъем для подключения к передатчику? Крутая картинка не нужна.


-- передатчик:

Тут мало что понял, один идут с антенной, к другим нужно антенну докупать.

Где-то больше каналов, где-то меньше. Выходная мощность должна совпадать с мощьностью приемника?

Как подобрать чтоб передатчик не бил дальше чем пульт управления? Что выбрать?


-- премник

Тоже не понял, видел комплекты передатчик + приемник, приемник + очки и отдельно приемники. Если его брать отдельно, есть ли в очках разъем для его подключения или это только для экрана?


-- очки

Разброс по цене огромный. Есть дешевые MJX G3D 4.3" 5.8G, есть FPV EV800, есть SkyRC 7" 1024x600 и т.д. Какие выбрать и по какому принципу, не понимаю.

2) Пульт

По какому принципу выбирать? Лучше с приемником или без?

Видел такие, но разницу не совсем понимаю. Хочется чтоб был максимально универсальным, но, опять же, по адекватной цене. В чем разница и какие параметры пульта критичны?

FrSky Taranis Q X7

Flysky FS-i6 FS I6

Flysky FS 2,4G I6S

3) Премник на дроне

Собственно, если нет его в комплекте с пультом, то какой брать? Я так понимаю, что в плате управления он не встроен.

Как подобрать, чтоб подешел к пульту и, как писал в разделе FPV про передатчик, как подобрать, чтоб FPV не било дальше чем управление у пульта? Или тут есть момент, что у пульта или у FPV должен быть больший запас дальности?

4) Полётный контроллер

Тут так понимаю идет основной упор на процессор. Какие модели сейчас актуальны?

Видел в инстукциях такие:

MatekSys F411 One

MatekSys BetaFlight F405

naze32

5) Пропеллеры

На что виляют двухлопасные, трехлопасные, четырехлопасные пропеллеры? Какие для чего лучше использовать?

На что влияет диаметр пропеллера?

6) Моторы

Огромная туча разных, как подобрать нужные, на что обратить внимание?

Есть ли какая-то не совместимость с пропеллерами (разъем крепления, максимальный/минимальный размер лопасти)?

Как определить минимальную мощность моторов для поднятия определенного веса?

В чем разница коллекторных и бесколлекторных?

7) Плата управления моторами

Видел 4в1 и на каждый мотор отдельно. В чем разница и смысл?

Как подобрать к моторам, по каким параметрам? Мощности?

8) Рама

Как понять, какой диаметр пропеллеров на нее можно посавить?

Дюймы и миллиметры, на что указывают, расстояние от куда до куда?

Если взять сильно большую раму, а пропеллеры маленькие, не будет ли, какого-нибудь "диссонанса", который скажется на управляемости или раме быстро расшатается?

У кого-то слышал, что он как-то разу отрабатывал суперклеем. Надо ли, каким именно клеем и как?

Есть ли какой-то более-менее универсальный вариант?

Я смотрел такие:

RC 180 V2 186mm

HGLRC Batman220 220mm

HGLRC Sector Freestyle 5/6/7 дюймов 226/260/296 мм

F450

9) Аккумуляторы

Можно ли как-то прикинуть какой объем нужен? И какой аккумулятор дрон сможет унести? Чтоб не получилось, полетал 3 минуты и домой. Или чтоб подключил большой емкостью, а его дрон не смог поднять.

10) Дополнительное оборудование

Видел вешают GPS, пищалки для поиска.

Какие еще есть "плюшки"?

Должны ли они в полётный контроллер подключаться или есть автономные (достаточно просто питание завести)?

И добавьте пожалуйста если я что-то не заметил, без чего дрон не сможет полететь.


Заранее большое спасибо.

Правила сообщества

Запрещается

1) Оскорблять друг друг

2) Всякого вида реклама

4
Автор поста оценил этот комментарий

Ты сначала определись для чего тебе коптер нужен, тогда и подберём компоненты. А то можно и аппарат далеко/долго собрать на 7дюймовых пропах и с lrs. Или гоночный, а может быть тебе под фристайл нужен и т.д. Опять же нужно определиться с бюджетом, который ты готов потратить. P.s. не реклама, в Москве есть очень грамотный магазин на данную тематику air-hobby.ru

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Я все и сразу хочу. А еще чтоб денег не надо было тратить) Ну как можно определиться, когда не пробовал всего?)

Собрать можно и по обзорам на ютубе. Просто хочется хоть какого-то понимания того что буду собирать. Допустим кто-то спросит почему я такие моторы выбрал и что я скажу? Потому что парень в ютубе так сказал?))


На самом деле, как я писал в комментах выше, не хочется потратить денег, понять что мне этот сетап не подходит. А заменить компоненты на то что мне нужно - не получится, потому, что собрал из старых, несовместимых или уникальных компонентов и теперь нужно абсолютно все покупать с нуля.

показать ответы
2
Автор поста оценил этот комментарий

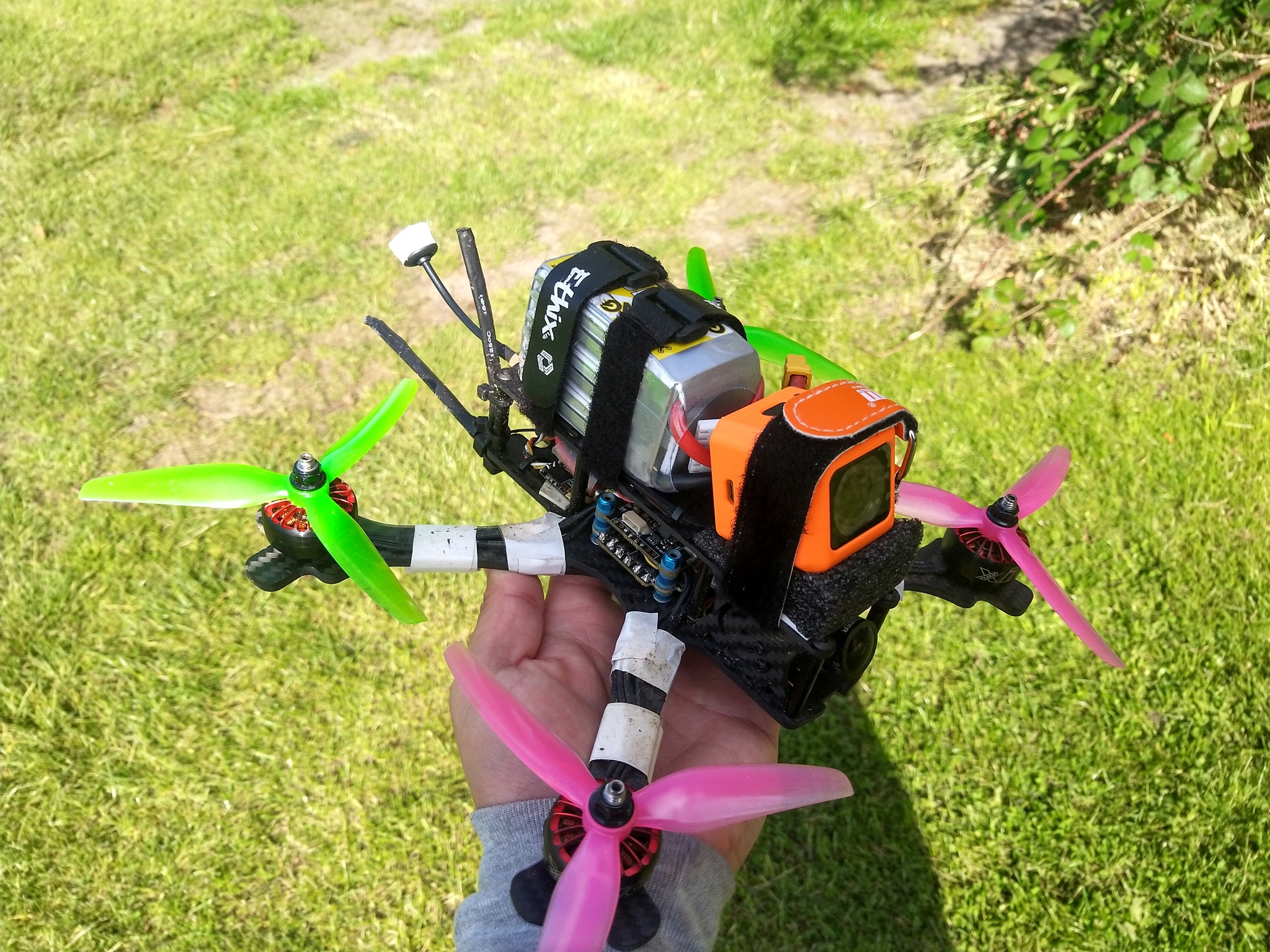

Мой пездюк :)
Иллюстрация к комментарию
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Супер, то что нужно)) несколько раз перечитывал ваши комменты, искал в гугле не понятные слова и термины. Теперь стало намного яснее. Огромное спасибо!)


И собралось несколько вопросов:


Регуляторы.. 4в1 или 4 штуки по одной на лапу это сугубо личное. Кто-то говорит что 4 раздельных это простота и дешевизна замены, но я лично ни разу 4в1 не сжигал и не ломал. Различаются по силе тока. На S6 суммарный ток будет редко когда превышать 100 ампер, так что 30амп на канал это уже с запасом.
S6 нашел только на 22 вольта и от 10000мач. Еще и весят от 1,3кг и выше, коптер такие вообще поднимет? Так же не понял про суммарный ток на S6, 30А на канал - это на один мотор? Тогда суммарно выходит 120А. И точно речь идет об амперах а не о ваттах? А то какие-то фантастические цифры, аккум, получается, должен отдавать 2.5кВт и это только на моторы))

Хотя может я не правильно понял написанное?


Почему кроссфайр? Просто по тому что это 865/915 мгц и они пробивают любое говно, где 2.4ггц отвалятся еще на подлёте и меньше задержка.

Не совсем понял, коптер и пульт общаются в нескольких диапазонах параллельно? И что-то нужно переключать?

Пульты модульные? в них можно что-то добавлять? Функционала из коробки для старта не хватит?


По фпв самое сложное и не понятное)

Про dji-fpv ты имел ввиду эти DJI FPV GOGGLES? Стольок денег я не готов вывалить(( Мне бы что-то в ценовой категории еachine EV800

из опыта полетов только сима и телло, но там по картинке ориентироваться сложно, задержки существенные


Не совсем понял про Бетафлай. У всех в обзорах только его и видел. Это зашитая система в полетный контроллер?


По зарядке. А какая у тебя зарядка? Потому что то что я видел, в районе 60Вт только.

показать ответы
1
Автор поста оценил этот комментарий
Гм... Вообще то хобби это вот совсем не бюджетное, стоит ещё разок задуматься, стоит ли.. Ну вот например, закупка комплектухи - можно конечно взять просто комплект для постройки одного борта, но скорее всего, учитывая что паять будете это в первый раз он даже не полетит - что-то пойдет не так ещё на стадии постройки. В результате кучка железок на которые уже хорошо потратился и ни какого выхлопа. Даже если удастся собрать все без волшебного дыма, первые полеты очень плохо переносятся дронами :) моторы, лучи, регуляторы будут расходкой, про винты даже и упомянуть не стоит. Результат тот же - несколько минут полёта и на полку, ждать новых запчастей. Иногда даже не успеваешь понять что летал. Я вот третий год пошел как летать начал, а и то до сих пор когда заказываю комплектуху на новый коптер беру с запасом. Моторы +2, полетник, еср +1, видео запасное, лучи на раму тоже желательно. Иначе будешь не летать а вздыхать. Только вот дорого это все.... Так что ваши 700 вечнозелёных это только для начала разговора, и тоине факт что за эти деньги успеешь хоть что то понять прежде чем все переломаешь.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Есть замечательная фраза:

Hе количеством страниц меряется приятность книги и не шириной канала меряется интернет, но меряются удовольствием, получаемым от соприкосновения с контентом.


Вот и тут, если удовольствие от происходящего будет достаточным, то и денег можно будет выделить больше и жаба не будет так давить)


Хочется верить, что на стадии постройки все пройдет гладко. Принципиальные схемы читаю, рука на smd пайке набита, с ардуиной немного дружу.

Понимаю что могут быть проблемы. Но если соберу на один квадрик и пойму что отстой. Пойму какую начинку я хочу, но окажется что пульт и очки не подойдут, аккумы тоже на мусорку и "давай по новой, Миша, все херня". Я уже врядли захочу еще раз все с нуля начинать. Поэтому не хочется на старте потратится и разочароваться.

показать ответы
0
Автор поста оценил этот комментарий
У меня сложилось впечатление, судя по количеству вопросов, ТС не собирается ни чего строить, но очень хочется поговорить на эту тему :) В коментах дали много хороших советов, но беда в том что эта тема слишком емкая, чтобы справиться с ней за один пост. Чтобы был толк надо учить мат. часть, перелопатить не один тематический сайт. Лично я начинл с Оскара , там реально есть все что надо начинающему. А половина рунета это переводы его статей. Или быстрый способ - ищем видео из серии собираем первый коптер, там под ним будет список комплектухи, уже проработанный на предмет совместимости. Собираем, пробуем летать, попутно понимая куда двигаться дальше. Как и многие в коментах порекомендую AirHobby самые адекватные цены в Москве у них. Ну или китайские магазы, долго только у них стало.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ну конечно, я же 70 летний дедушка на пенсии)) Или перед рабочим днем ночь не спал, смотрел инструкции и обзоры только потому что хочется поговорить))


Смысл моего поста в том, что я не хочу потратить около 700$ и понять, что купил старое говно, от которого даже не получу эстетического удовлетворения. И теперь нужно снова с 0 все покупать.


Вот @emigrant тут достаточно ясно, по крайней мере для меня, объяснил. Для себя сделал вывод, что для начала закажу себе пульт, очки, камеру, аккумы, зарядник и раму. А потом под нужные мне моторы и полетный контроллер найду обзор с проверенным набором компонентов и буду собирать.

показать ответы
1
Автор поста оценил этот комментарий

да там без вопросов можно научиться. все десятки раз разжевано. главное смотреть нужную тему  ;-) Удачи !

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

спасибо)

1
Автор поста оценил этот комментарий

Ну и 1й лучше заказывать аппу (точно не флайскай i6) подрубить ее к компу и гонять в симуляторы.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

А какую тогда лучше? Выше человек советовал радиомастер TX16S, но 150$ жаба давит, хотелось бы до 110$ влезть.

показать ответы
2
Автор поста оценил этот комментарий

вобще однозначный ответов тебе никто не даст. из указанных тобой пультов лучше конечно taranis QX7. приемник к нему X-SR. Контроллеры матековские хорошие. чтобы много не паять можно взять сразу с разводкой платы питания типа Matek F 405 SE. РАма - каак правило размер рамы определяет размер пропеллеров - 5 дюймовая рама предполагает 5 дюймовые пропеллеры, как-то так если по-простому. Аккумуляторы как правило к гоночным и фристайловым коптерам идут 3-4 баночные от 1300 до 2200 Ma емкость и токоотдача 40-60А.. вобще лучше все-таки зарегиться на форуме, и там все почитать.. или не региться и просто почитать ). А что бы дрон полете еще нужны прямые руки и много возьни с настройками, и прежде чем лететь далеко и по ФПВ нужно научиться летать рядом вокруг себя.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ну вот, некоторые моменты стали яснее))

Уже пробежался по форуму, нашел подходящие темы. Скорее всего не целый пост там вывалю, а определенные вопросы.

показать ответы
4
Автор поста оценил этот комментарий

вот правильная ссылка http://forum.rcdesign.ru/

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо)

0
Автор поста оценил этот комментарий
Угу, я в своё время сам там опыта набирался и собрал себе кратер
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Хм, точно адрес правильный? А то попадаю на сайт музея "Тульский пряник"

показать ответы
2
Автор поста оценил этот комментарий

Вот это да. Вот так техзадание вы тут выложили. Ответ на вопросы будет выглядеть как книга средних размеров. Про моторы, пропеллеры и проч. можно почитать в моем посте по авиамоделизму. Хочу заняться авиамоделизмом. С чего начать?

А про ФПВ - это серьезнее.

Так-то, ваши знания, судя по вопросам,. таковы, что лучше собирать по готовому набору из какой-нибудь статьи, а уже в процессе разбираться что и зачем.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Ага, спасибо, почитаю.

Просто хочется хоть какие-то ответы получить, чтоб собрать квардрик на более современных деталях, а то все видео и инструкции, которые я нашел, 19 года и раньше.

показать ответы
3
Автор поста оценил этот комментарий
Сходи на форум http://redesign.ru - там по профилю будет вопрос
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Спасибо, попробую.

показать ответы
0
Автор поста оценил этот комментарий
Как подписаться на пост?) тоже почитаю ответы, тоже хотел бы попробовать. Я полный Новичек, дроны видел только издали, но паяльник, паяльная Станция - все есть
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Как подписаться не знаю, но пост можно сохранить себе.

Будем надеяться, что кто-нибудь подскажет, а то пока только минусы кидают)
