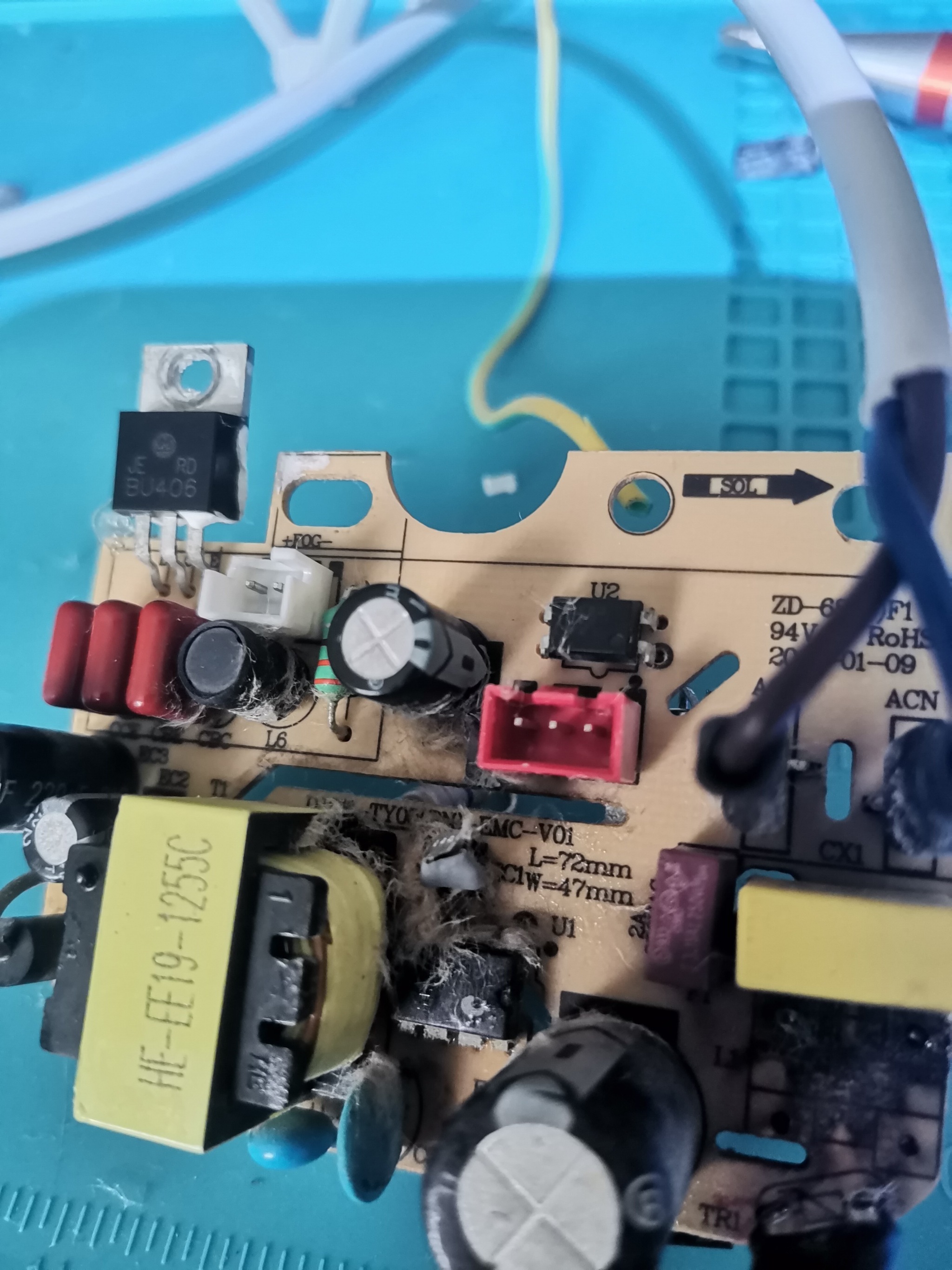

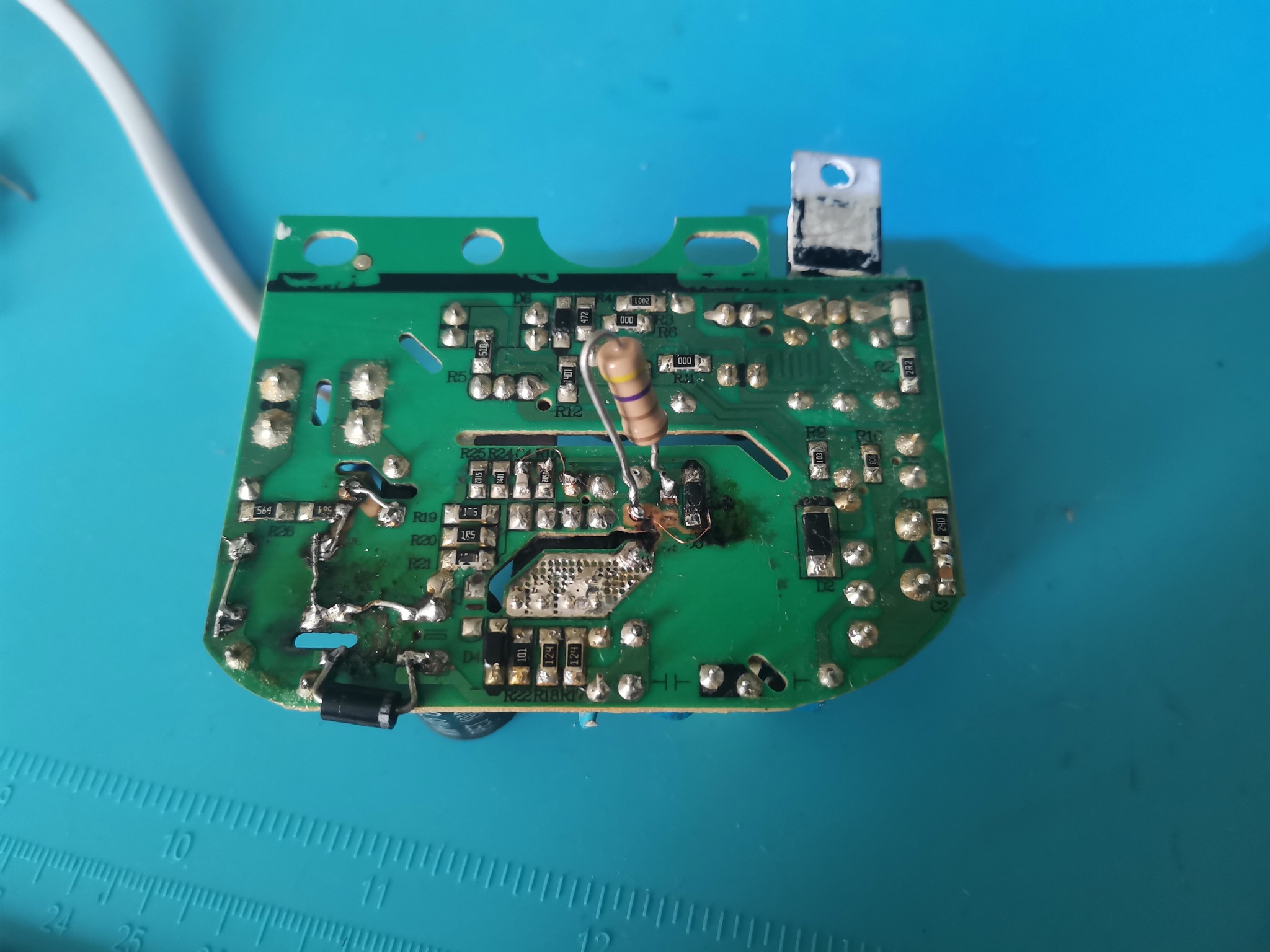

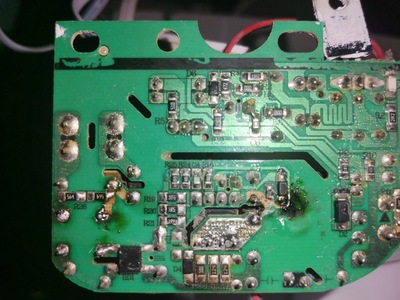

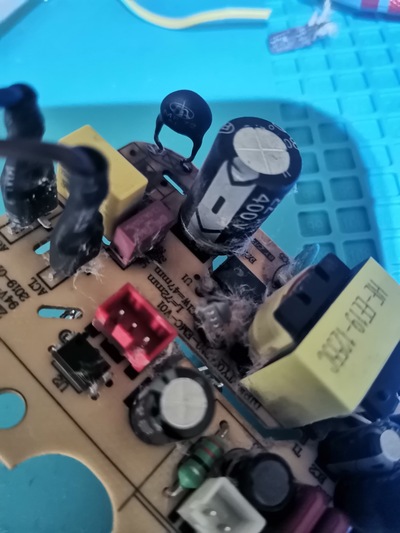

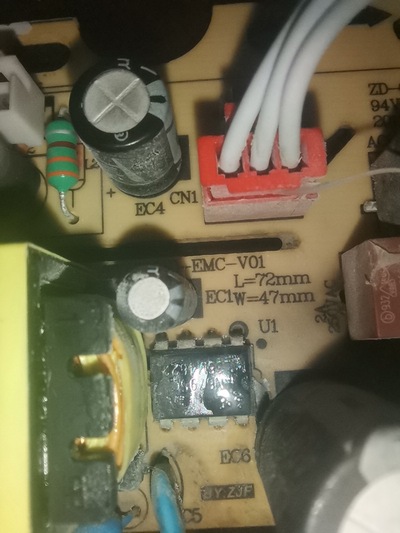

Всем привет. Друг мне принёс погоревшее днище от увлажнителя, как "опытному спецу" перепайки электролитических кондеров)) на посмотреть что с ним)). В итоге разобрал, погорели дорожки на плате питания и отгорели ноги у дроселя на входе питания. Маркировка есть, но по ней ничего не находится подобного. Может кто подскажет где найти замену такую же или аналогичную? Может что то и получится, по баловаться....

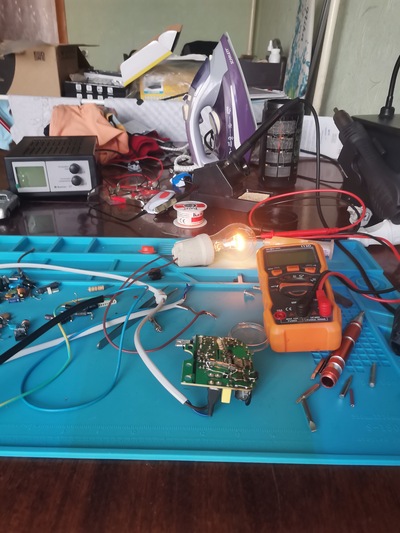

это фото такое или в полнакала?
На выходе БП точно нет кз ? (хотя тогда бы он запускался рывками)
Можно поставить на вольты и глянуть где падение напряжения.
Если правильно помню - диод демпфера проверяли, но он тоже под подозрением - можно отключить цепь питания микры что бы они не запустилась если что и лампа не должна гореть при этом.
Ещё остаётся проверить электролит.
мне кажется тут ппц....
но можно попытаться - в первую очередь отмыть всё от соли - это будет не просто, можно попробовать с лимонной к-той, но она тоже проводящая и потом надо будет оооочень тщательно промыть и всё это что бы не попало в транс

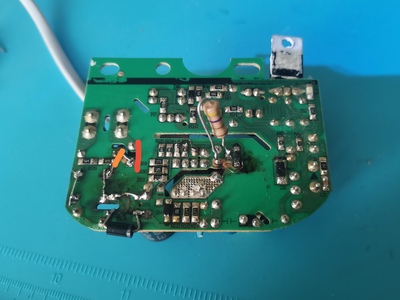

кроме того что тут уже написали - обведённое должно было сгореть
да.

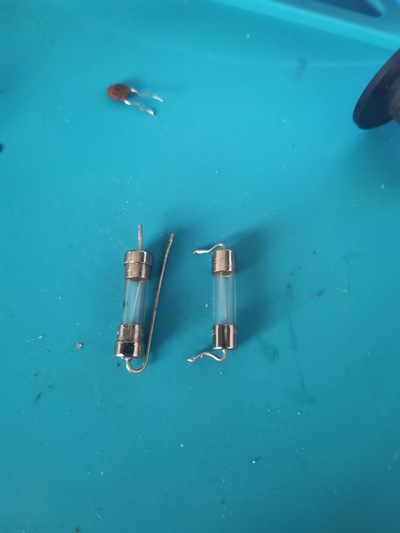

Там был предохранитель. Но всё же лучше через что-то ограничивающее ток включить на всякий случай.
тоже так думал, но ТС упорно верит в неё - вроде даже кз нет, а пробило с +320V на обмотку питания шимки до диода

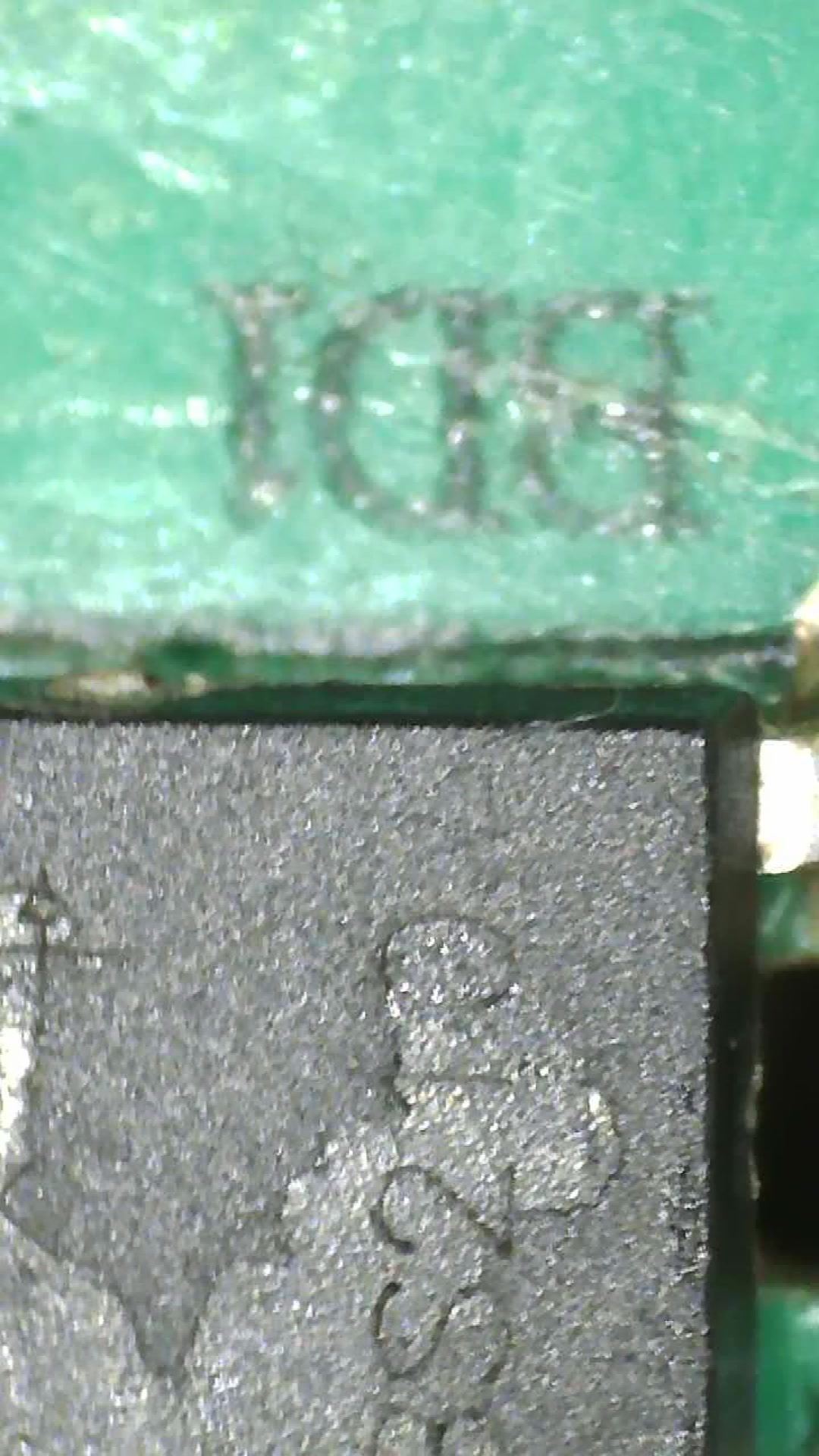

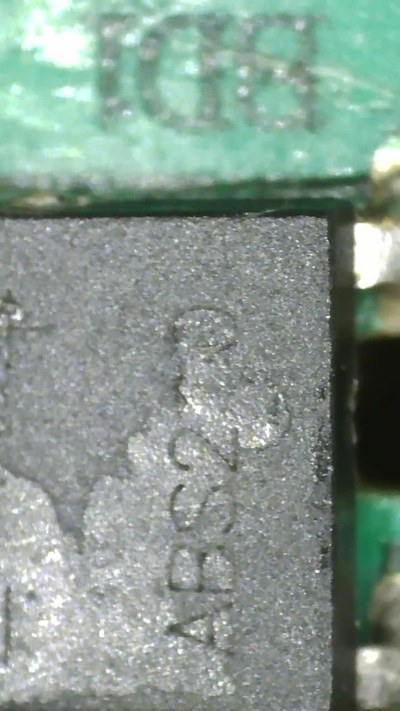

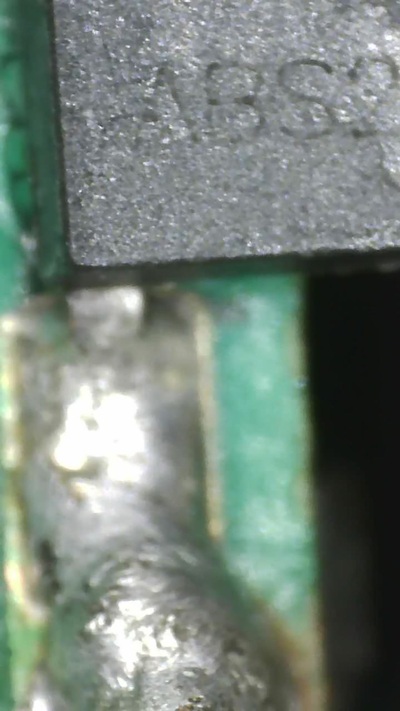

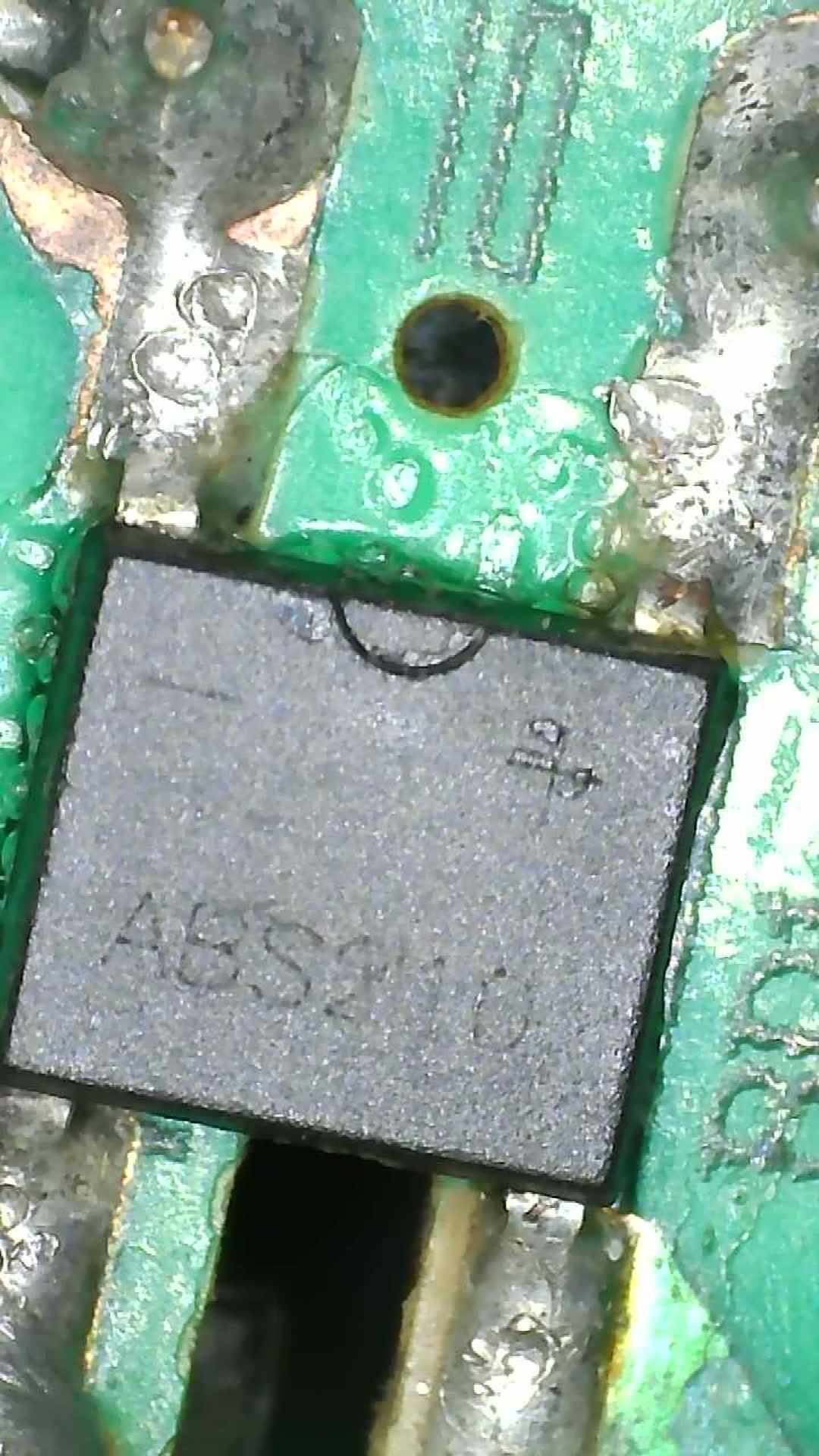

да мост это диодный, не удивительно, что сдох если аж синфазник отвалился....
так что вы про целую микру по виду пишите, а я про "крышу ей сорвало" - по сути)

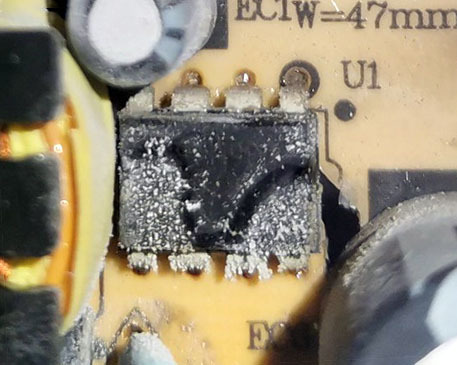

как тут уже написали - звоним тестером все выводы (кроме cs) на GND - в режиме диода, должно быть везде много, скорее даже уйдти за пределы шкалы если исправно
не вспомню со вчера проверяли ли снаббер

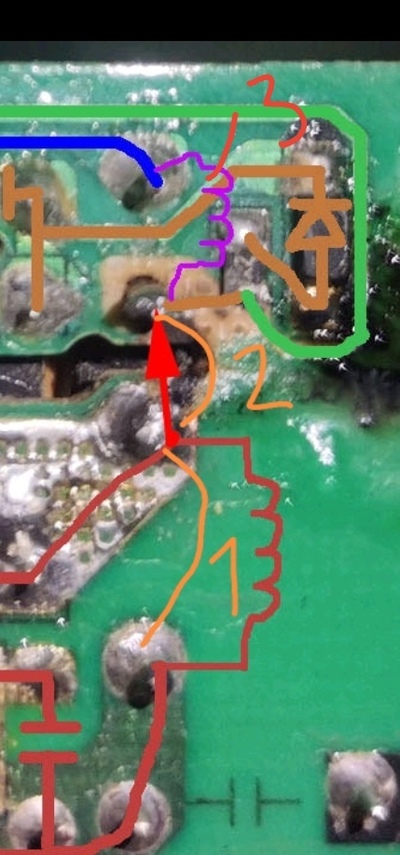

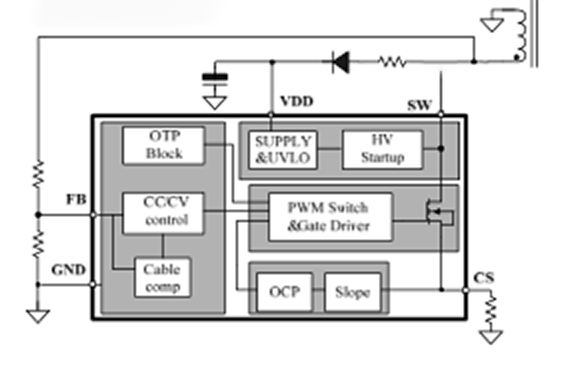

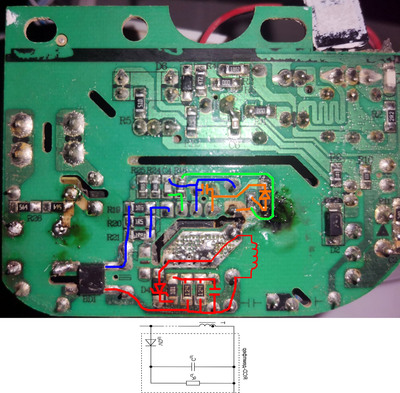

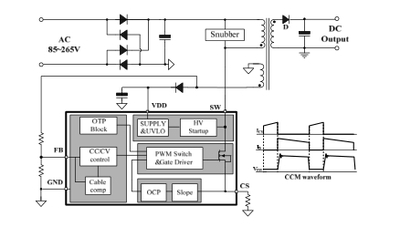

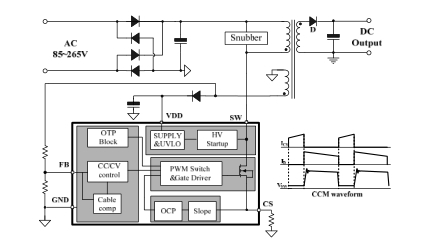

Диодный снаббер на плате мне распарсить не удалось - привёл схему какая обычно бывает и на неё похоже, сами там разберётесь как дорожки идут - не суть, по идее она целая должна быть

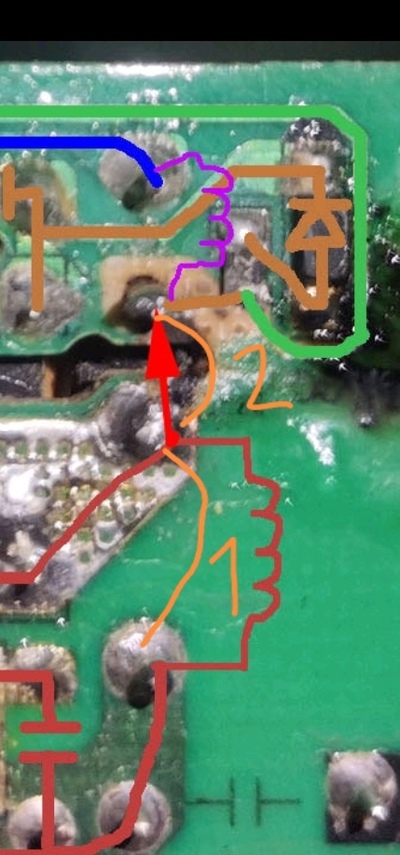

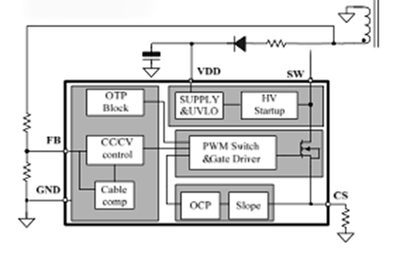

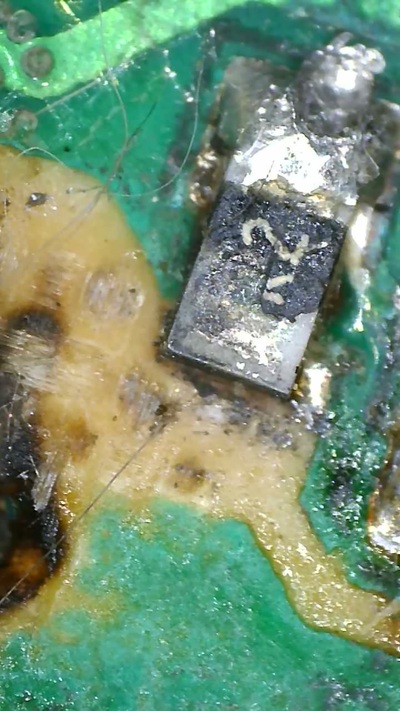

Пробой судя по всему произошёл с +320V на обмотку питающую микру, проверить оранжевый диод, резистор 2R2 или 22R (обычно такой) , ну и первым делом как выше написал - вывод питания микры Vdd(4) на GND(3) - не должно быть кз
мне кажется тут ппц....
но можно попытаться - в первую очередь отмыть всё от соли - это будет не просто, можно попробовать с лимонной к-той, но она тоже проводящая и потом надо будет оооочень тщательно промыть и всё это что бы не попало в транс
кроме того что тут уже написали - обведённое должно было сгореть
мне кажется тут ппц....
но можно попытаться - в первую очередь отмыть всё от соли - это будет не просто, можно попробовать с лимонной к-той, но она тоже проводящая и потом надо будет оооочень тщательно промыть и всё это что бы не попало в транс
кроме того что тут уже написали - обведённое должно было сгореть

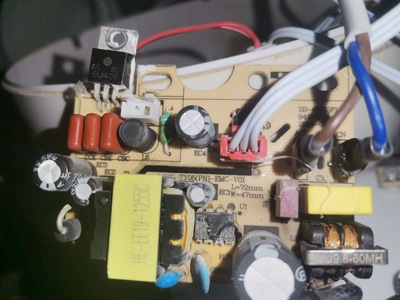

судя по куску платы (диодный мост и термистор рядом)
..там это не важно .просто фильтр помех
можно вообще перемычки поставить пока не купишь\оторвёшь с БУ плат
p/s
я бы думал где шимку брать они наверняка уже того
2 - это уже у нас микра звонится, видимо можно прекращать мучать труп.... в принципе тема то известная - почему и комментаторы вроде сразу слились.... - слетели тапки синфазник - не жилец :)
да.
Там был предохранитель. Но всё же лучше через что-то ограничивающее ток включить на всякий случай.
да мост это диодный, не удивительно, что сдох если аж синфазник отвалился....
так что вы про целую микру по виду пишите, а я про "крышу ей сорвало" - по сути)
как тут уже написали - звоним тестером все выводы (кроме cs) на GND - в режиме диода, должно быть везде много, скорее даже уйдти за пределы шкалы если исправно
не вспомню со вчера проверяли ли снаббер
Диодный снаббер на плате мне распарсить не удалось - привёл схему какая обычно бывает и на неё похоже, сами там разберётесь как дорожки идут - не суть, по идее она целая должна быть
Пробой судя по всему произошёл с +320V на обмотку питающую микру, проверить оранжевый диод, резистор 2R2 или 22R (обычно такой) , ну и первым делом как выше написал - вывод питания микры Vdd(4) на GND(3) - не должно быть кз
Это симметричный дроссель фильтра. Если он отгорел, то за ним на плате одни угольки остались
из любого БП выдери
но тут надо найти почему оно так прогорело..это вряди КЗ в витках

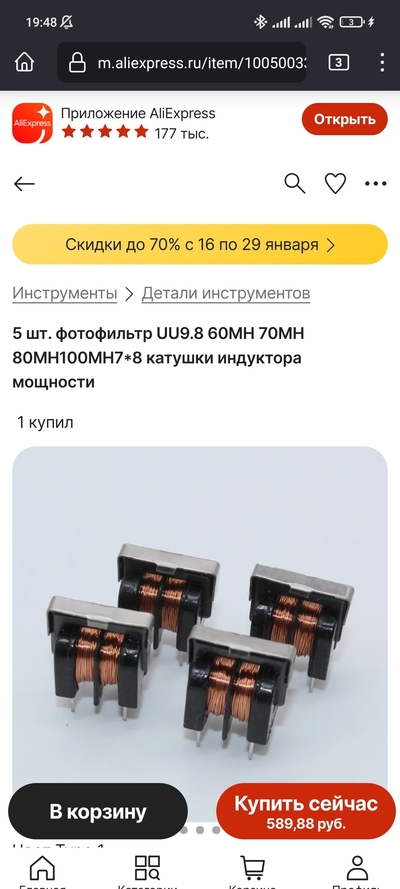

https://aliexpress.ru/item/4001194772924.html
80р= 5 штук
