Покрасочная камера своими руками⁠⁠

Всем здравствуйте. Хочу рассказать как я делал себе покрасочную камеру из говна и палок из того что было под рукой.

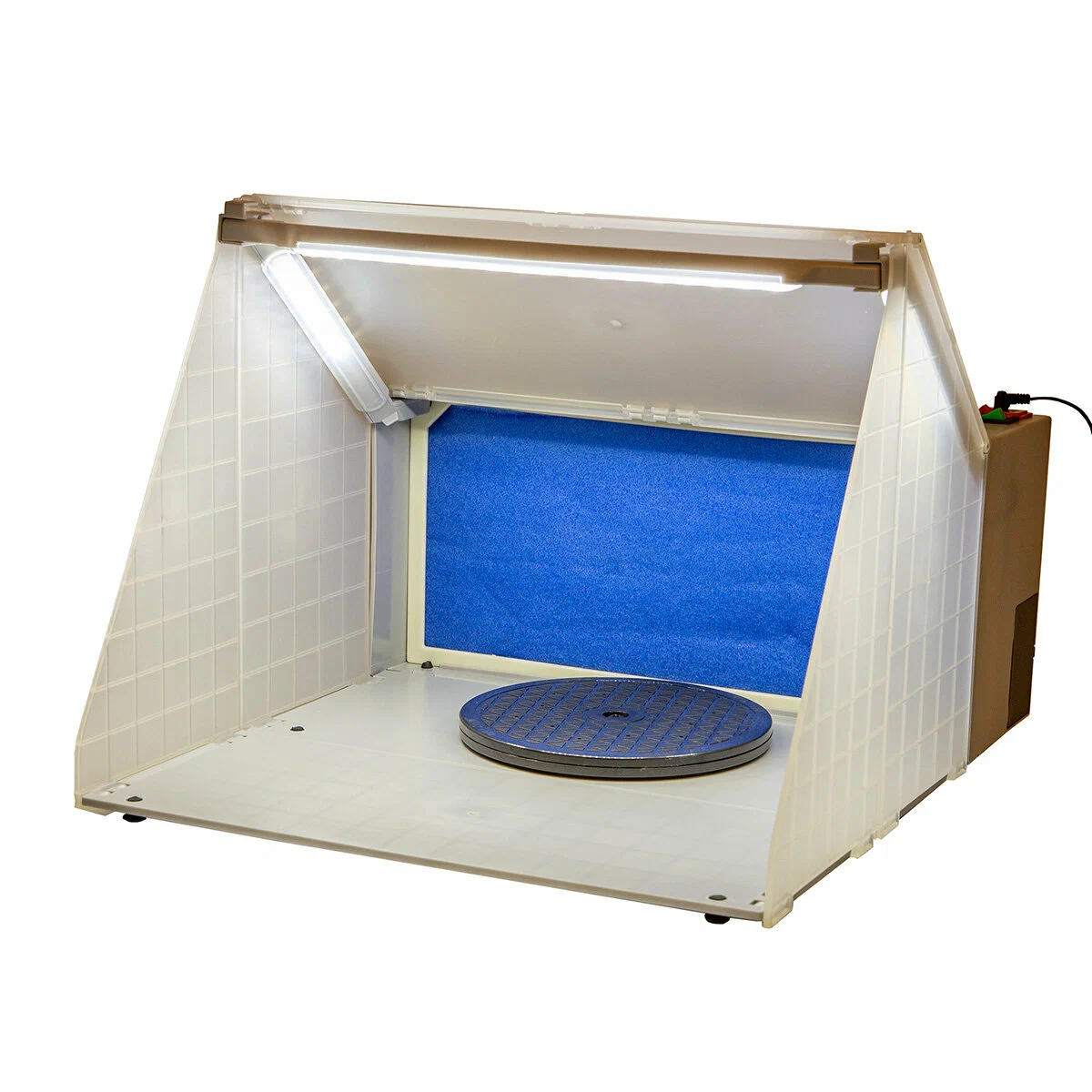

Когда появился аэрограф возникла необходимость как-то обустроить место для покраски, что бы была покрашена только модель, а не всё вокруг. По началу просто огораживал место покраски картонками, красил в коробке но это всё не то.Конечно можно было приобрести готовый вариант, типа такого.

Нарядно конечно но средняя цена около 10 тыщ рублей, это может и не очень дорого, но в условиях ипотеки и прочего деньги совсем не лишние, да и без ипотеки десятка на дороге не валяется. Тем более это по сути коробка с вентилятором и фильтрующим элементом, да и наши руки не для скуки, а значит можно сварганить что-то самому, так даже интереснее.

Итак вариант первый. Мне как-то попали в мои загребущие руки несколько рекламных щитов из вспененного ПВХ ( или как он там правильно называется). Из них собрал на термоклей короб, сверху установил канальный вентилятор, который мне отдали как оставшийся после ремонта, а в качестве фильтрующего элемента натянул на вентилятор мешок от пылесоса для маникюра. Жена занималась маникюром и поделилась со мной. Для освещения был куплен в леруа светодиодный светильник. Всё это включалось через двухклавишный выключатель, который у меня остался после ремонта в квартире. Собственно куплен был только светильник, остальное либо было либо досталось на халяву. стержни для термоклея не в счет. Получилась такая конструкция.

Выглядит конечно не как заводской но в принципе свою функцию выполняет и пару лет я этим аппаратом успешно пользовался. Однако в процессе эксплуатации вылезло несколько нюансов. Во первых фильтр по уму всё таки должен находиться перед вентилятором. У меня на лопастях появился налет, который уже смыть не получается. Во вторых мешок предназначен для улавливания пыли и твердых частиц. При работе с краской он вполне справлялся, а вот при работе с лаком стал замечать еле заметный, но всё таки туман за пределами камеры, а значит либо мешок пропускает частицы лака, либо не хватает тяги, чтобы всосать весь распыл, либо всё вместе, что скорее всего. Короче говоря я решил провести модернизацию, при этом сохранив концепцию "сделал из того что смог достать", то есть максимально бюджетно.

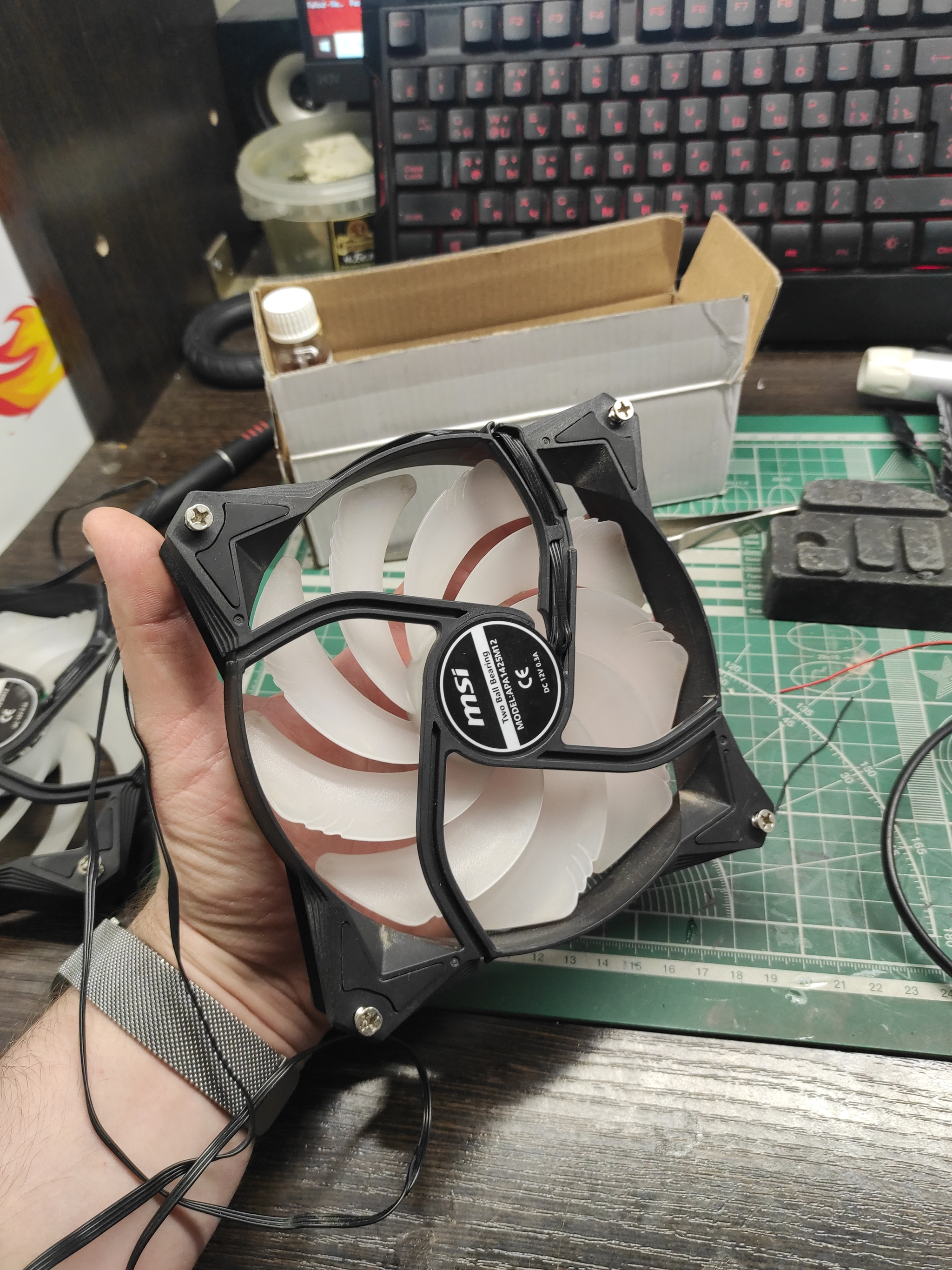

Что бы увеличить тягу надо добавить вентиляторов. Поспрашивал народ, нет ли чего подходящего у кого-нибудь. Коллега по работе отдал два вентилятора от сдохшей водяной системы охлаждения для пк.

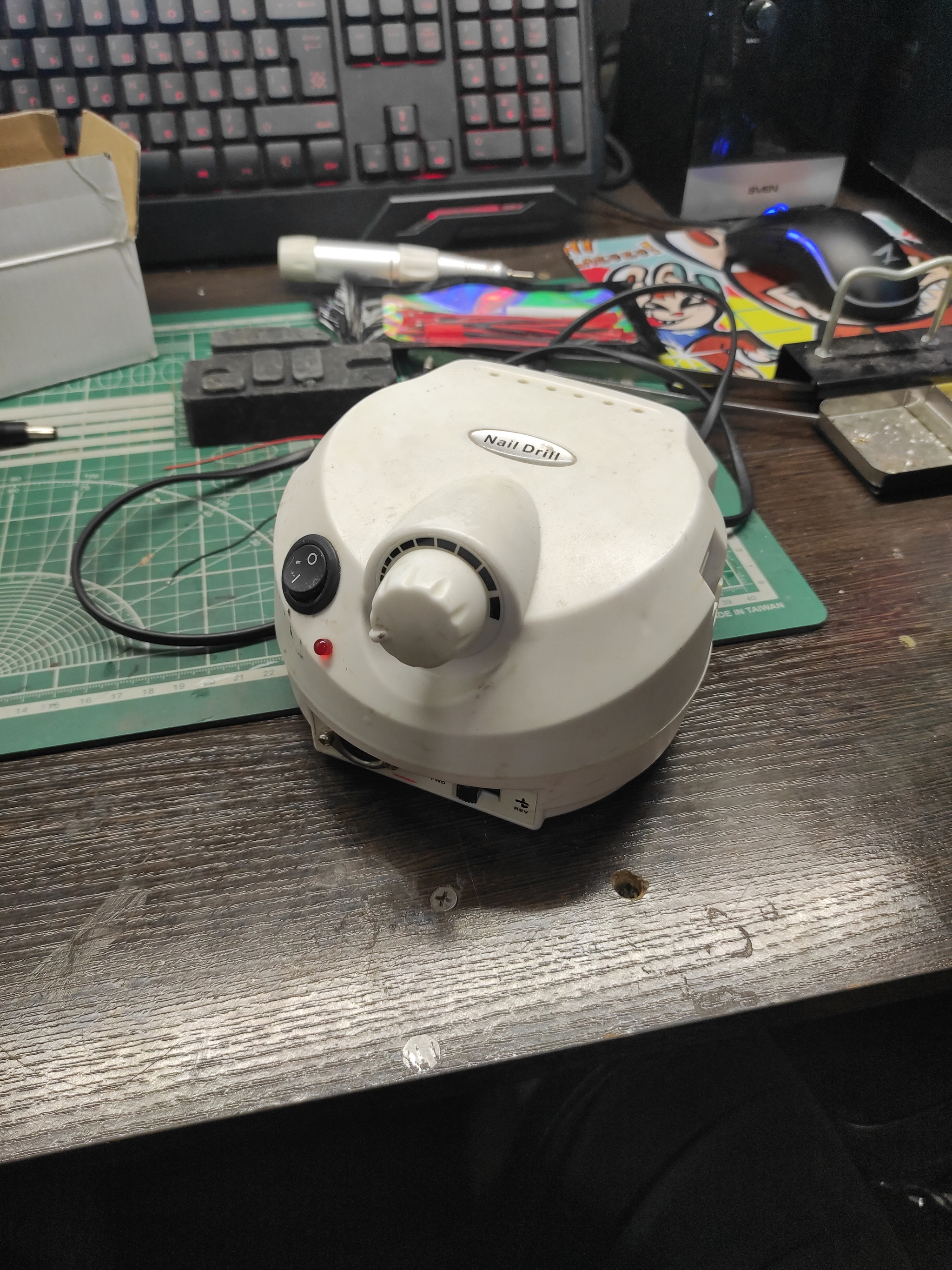

Вентиляторы работают от 12В, значит нужен блок питания. Как я уже упоминал моя жена занималась маникюром и однажды у неё умер маникюрный аппарат, типа гравёра только под насадки чисто для ногтей. Сдох аппарат как всегда неожиданно и не во время, на замену был экстренно приобретен новый. У старого, как оказалось, сдох сам гравёр, а управляющий блок остался жив и он выдаёт как раз 12В. Тогда он был отправлен в запас и вот настало его время.

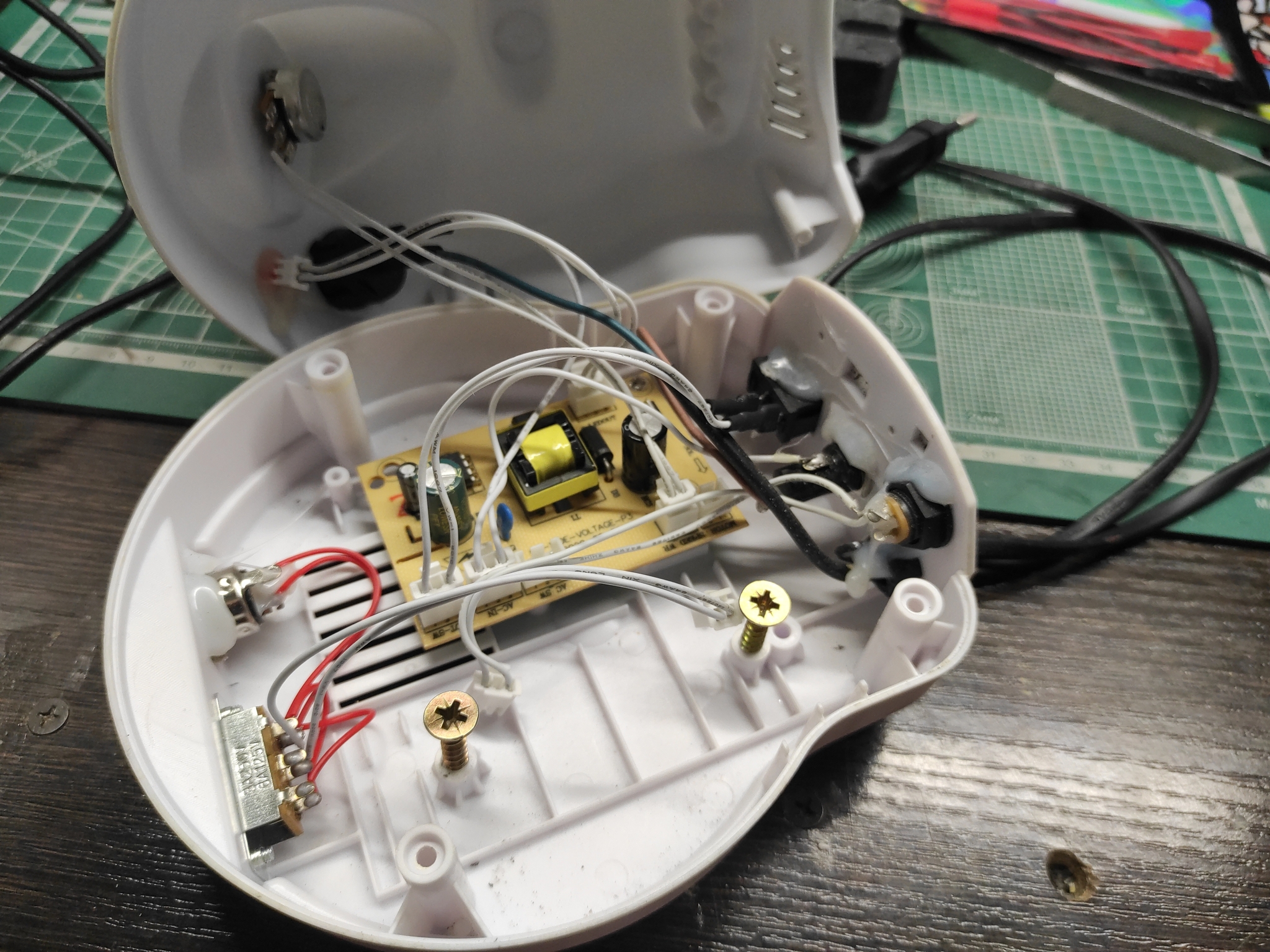

Блок был весьма увесистый, внутри оказался прикручен груз, видимо для устойчивости наверное, который я выкинул за ненадобностью. Внутри небольшая плата, по сути это просто блок питания на 12В с прикрученным переменным резистором и всякими переключателями. почти все выходы оказались сделаны через разъемы, что позволило мне отключить ненужное и использовать различные выходы как мне удобно.

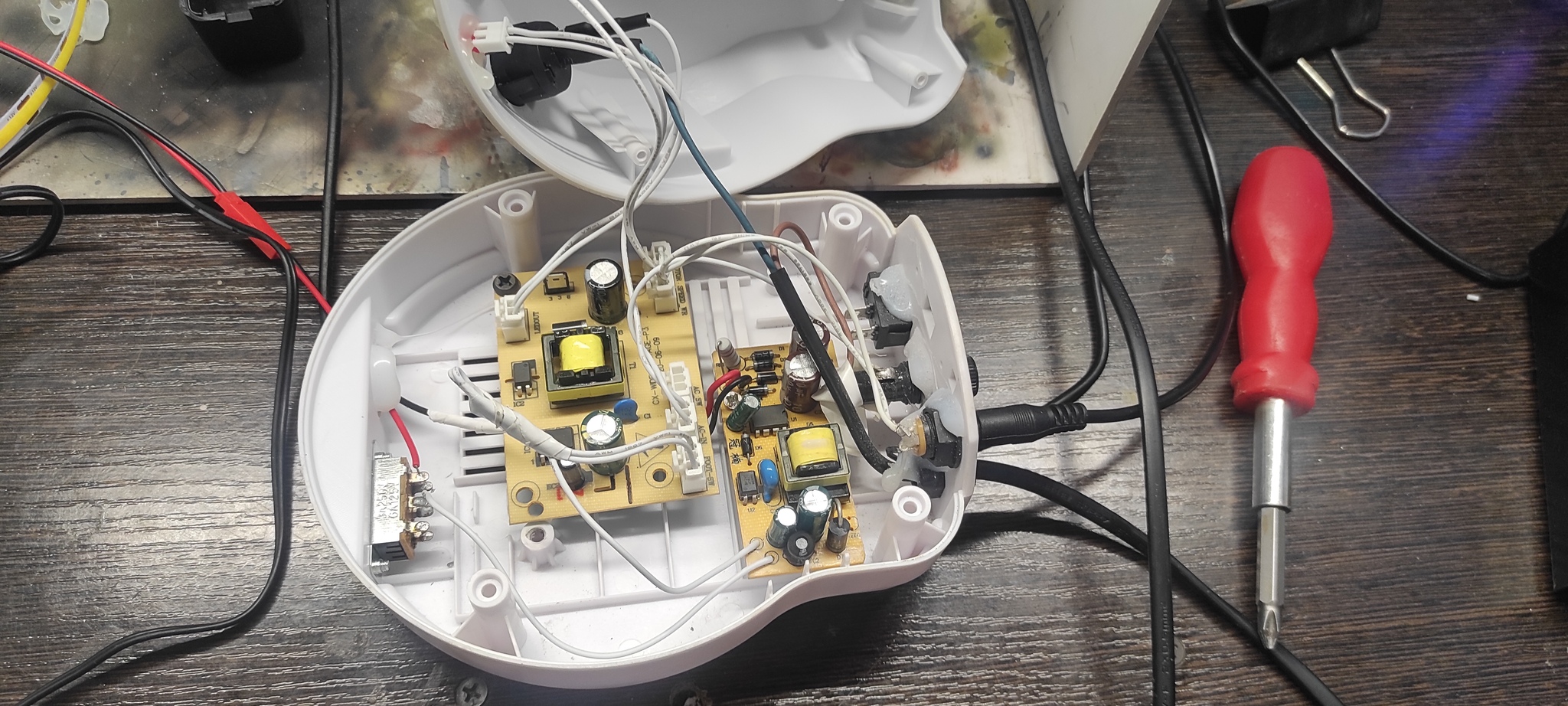

Регулировку оборотов решил оставить, раз она есть то почему бы и не воспользоваться. Для освещения использовал остатки светодиодной ленты, которые остались после ремонта в ванной. Я там решил замутить подсветку под ванной и образовался лишний кусочек, лента яркая и свет ближе к естественному, что приятнее чем холодный белый, который был изначально. Для работы ленты взял блок питания, который у меня завалялся толи от старого роутера толи еще от чего. Его я разобрал и плата удачно вписалась в корпус блока управления вентиляторами.

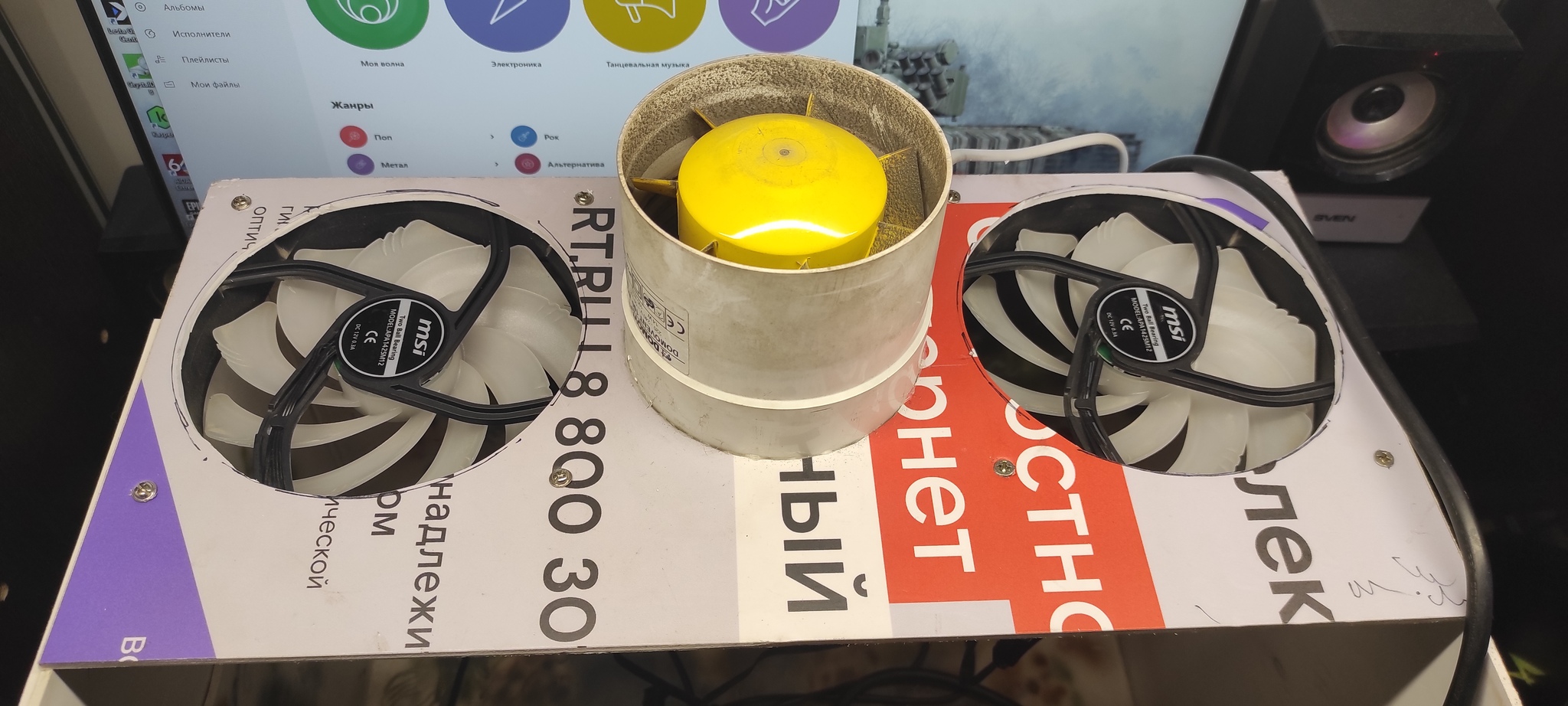

Старый вентилятор я оставил, а новые установил по бокам.

Блок управления доп вентиляторами и светом приладил с боку, там же расположил двухклавишный выключатель, первая клавиша подает питание на блок, вторая включает центральный вентилятор.

Внутри короба установил панель, сделанную из обрезков потолочных ПВХ панелей, оставшихся после ремонта в квартире. В этой панели сделал проём, который по периметру обрамлен рамкой из стартового профиля для ПВХ панелей, а профиль этот у меня остался,вы не поверите, после ремонта в квартире))) В эту рамку из профиля вставил фильтр для покрасочной камеры, единственное что я купил для вот этого всего...

Сверху удлинил крышку короба,сделав отверстие под камеру телефона для съемки процесса покраски, а то приходилось ставить телефон на штатив перед собой, а это не очень удобно.

Собрав всё это воедино и скрепив всё термоклеем получил вот такой вот агрегат.

Вроде не плохо вышло, тянет хорошо и фильтр именно для покрасочных работ. Главное сделано своими руками и сохранена концепция дендрофекальной сборки минимальных финансовых затрат и использования доступных материалов. Насколько это эффективно будет работать покажет время, но учитывая что и первый вариант работал в общем то неплохо, то эта система не должна подвести.

Надеюсь кому-то это было интересно, может даже чем-нибудь поможет.
